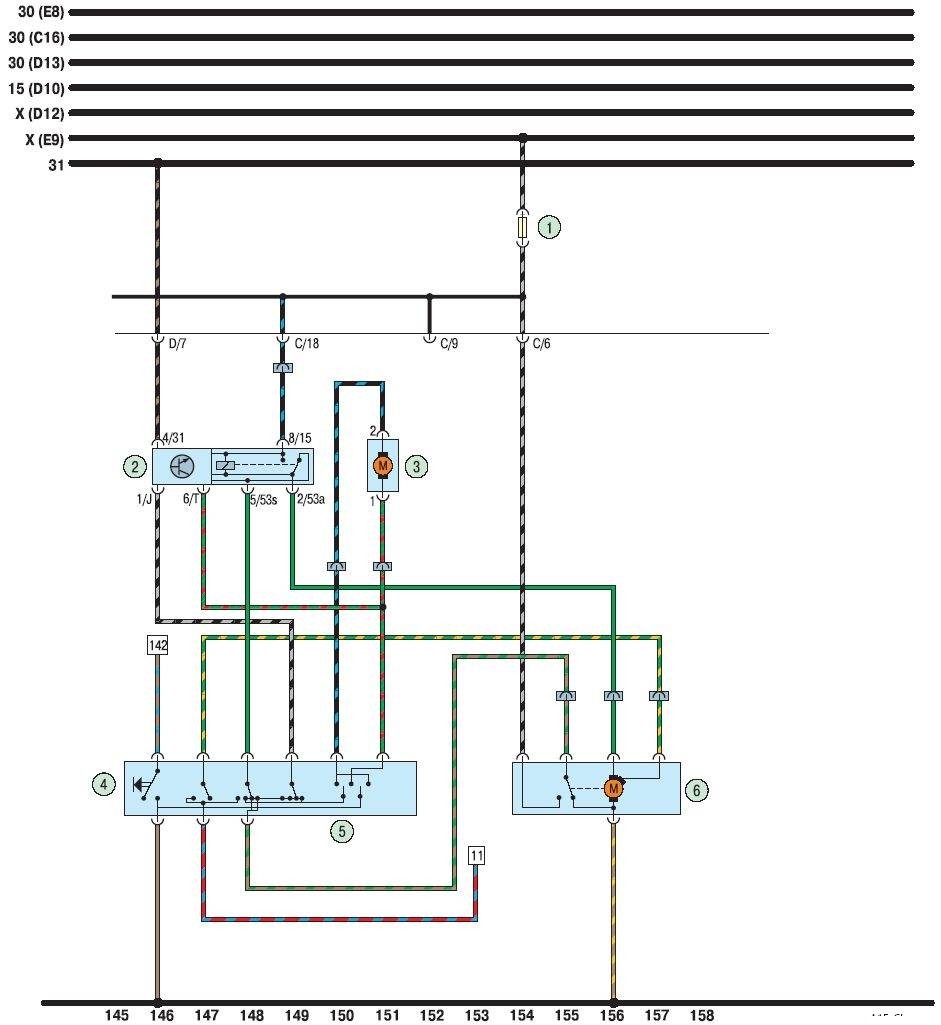

Chery Amulet A15. Электросхема очистителя и омывателя лобового стекла, звукового сигнала

1 - предохранитель (15 А); 2 - реле очистителя ветрового стекла; 3 - насос омывателя ветрового стекла; 4 - кнопка включения звукового сигнала; 5 - переключатель очистителя и омывателя ветрового стекла; 6 - очиститель ветрового стекла

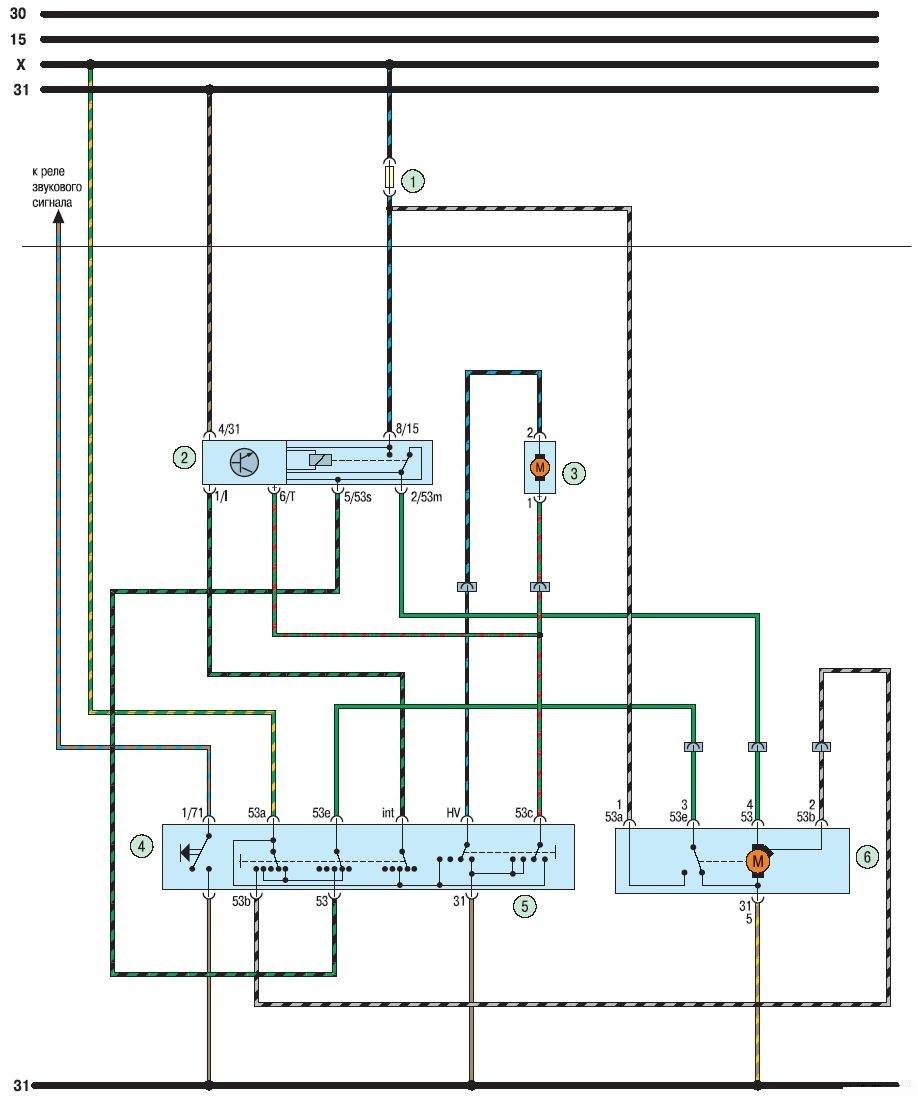

Электросхема очистителя и омывателя лобового стекла, звукового сигнала (вариант 2)

1 - предохранитель (20 А); 2 - реле очистителя ветрового стекла; 3 - насос омывателя ветрового стекла; 4 - кнопка включения звукового сигнала; 5 - переключатель очистителя и омывателя ветрового стекла; 6 - очиститель ветрового стекла
