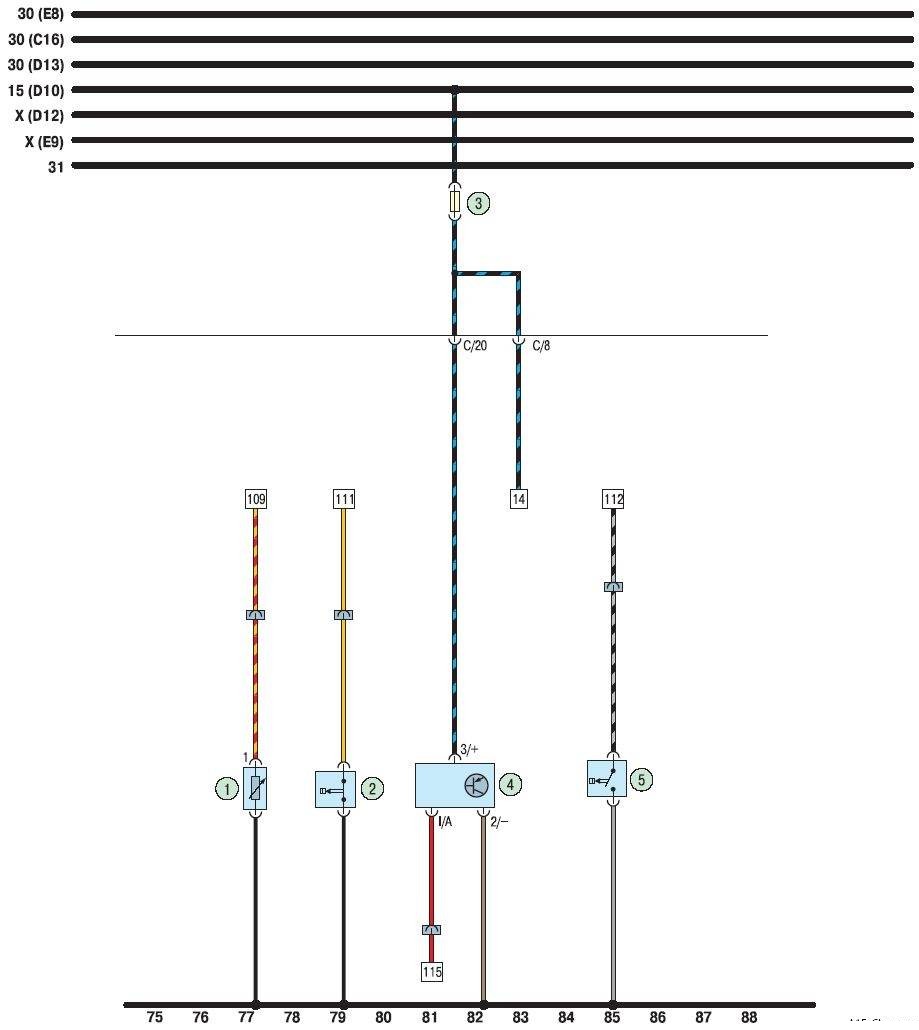

Chery Amulet A15. Электросхема датчика падения давления масла, датчика температуры охлаждающей жидкости, выключателя сигнальной лампы ручного тормоза, датчика скорости

1 - датчик температуры охлаждающей жидкости; 2 - датчик аварийного падения давления масла; 3 - предохранитель (10 А) датчика скорости; 4 - датчик скорости; 5 - выключатель сигнальной лампы включения стояночного тормоза
