Chery Amulet A15. Блок управления отоплением и кондиционированием

Вам потребуются: отвертки с плоским и крестообразным лезвиями.

1. Отсоедините провод от клеммы «минус» аккумулятора.

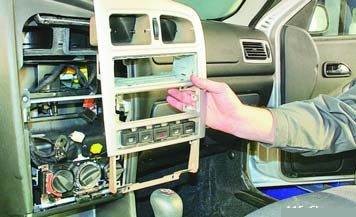

2. Снимите накладку центральной консоли (см. «Снятие и разборка приборной панели»).

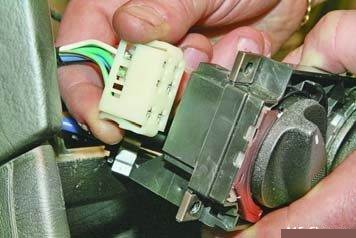

3. Сожмите фиксаторы...

4. ...и отсоедините колодку жгута проводов.

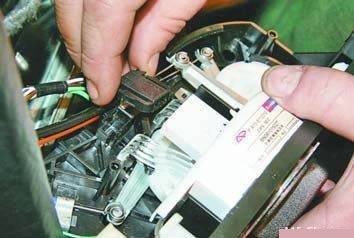

5. Аналогично отсоедините остальные колодки жгутов проводов от выводов блока управления отопителем.

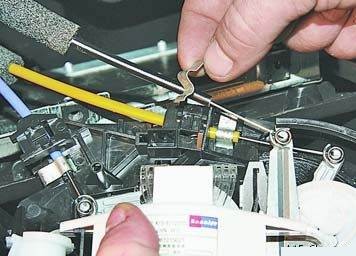

6. Поддев за край...

7. ...снимите пружинный держатель.

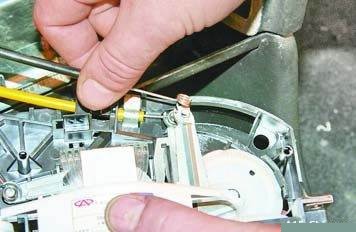

8. Отсоедините наконечник троса привода от рычага управления заслонками отопителя.

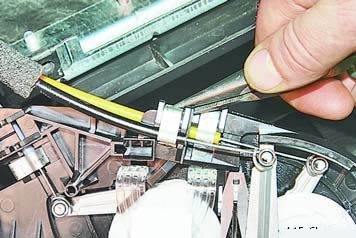

9. Аналогично отсоедините остальные тросы привода заслонок отопителя от рычагов блока управления...

10. ...и снимите блок управления системой отопления и кондиционирования.

11. Установите блок управления системой отопления и кондиционирования и все снятые детали в порядке, обратном снятию.
