Вам потребуются: ключи «на 10», «на 13», «на 22», торцовая
головка «на 16», отвертка с плоским лезвием.
1. Удерживая ключом «на 10» болты,
отверните ключом «на 13» две гайки крепления
фланца приемной трубы к фланцу нейтрализатора,
разъедините фланцы и снимите уплотнительную
прокладку.

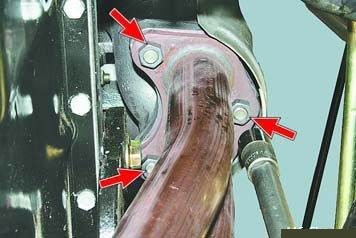

2. Торцовой головкой «на 16» отверните три
гайки крепления фланца приемной трубы к
выпускному коллектору.
Рекомендация
Гайки крепления фланца
приемной трубы после длительной эксплуатации
«пригорают» к шпилькам. Во избежание поломки
шпилек перед отворачиванием смочите резьбовые
соединения жидкостью WD-40 (или составами,
подобными ей) или керосином.
Рекомендуем при каждой
разборке соединений заменять гайки новыми, так
как грани гаек могут смяться и при последующей
затяжке (отворачивании) могут сорваться совсем,
после чего отвернуть гайку будет очень трудно.

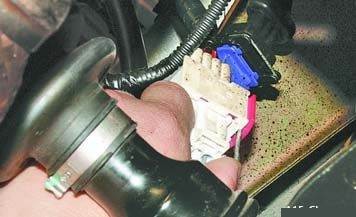

3. Выдвиньте из колодки датчика
концентрации кислорода фиксатор...

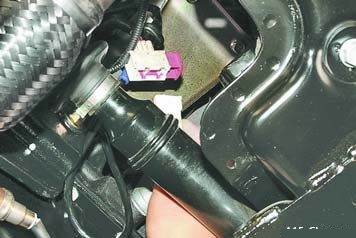

4. ...и разъедините колодку.

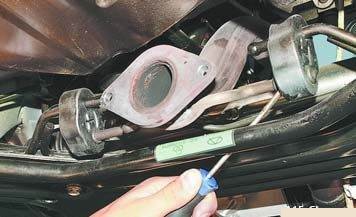

5. Снимите с кронштейна приемной трубы
подушки подвески (операция показана при снятом
нейтрализаторе отработавших газов).

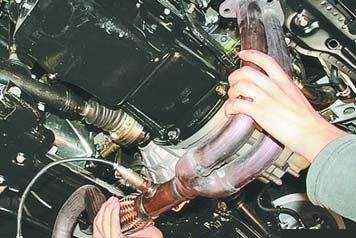

6. Сдвиньте фланец приемной трубы со
шпилек выпускного коллектора и снимите трубу.

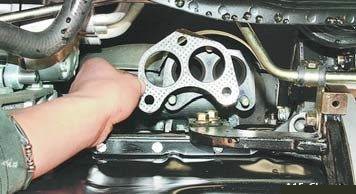

7. Снимите уплотнительную прокладку с фланца выпускного
коллектора.
Рекомендация
Заменяйте новыми
уплотнительные прокладки между фланцами приемной
трубы, нейтрализатора и выпускного коллектора
при каждой разборке соединения, так как сильно
обжатые прокладки не обеспечат надежного
уплотнения.
8. Ключом «на 22» выверните из приемной трубы датчик
концентрации кислорода и установите его на новую приемную трубу.
9. Установите приемную трубу в порядке, обратном снятию
