Chery Amulet A15. Технические характеристики

Рисунок 1.1. Габаритные размеры автомобиля

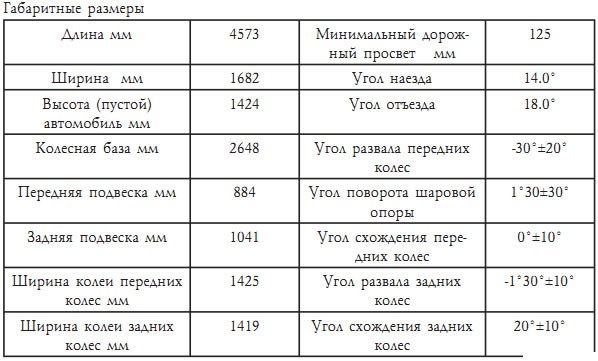

Габаритные размеры автомобиля показаны На рисунке 1.1

Рисунок 1.2. Подкапотное пространство автомобиля (вид сверху): 1 – блок реле и предохранителей фар и кондиционера; 2 – воздухоподводящий рукав; 3 – дроссельный узел; 4 – двигатель; 5 – впускная труба; 6 – указатель (щуп) уровня масла в системе смазки двигателя; 7 – катушка зажигания; 8 – вакуумный усилитель тормозов; 9 – бачок главного тормозного цилиндра; 10 – расширительный бачок системы охлаждения двигателя; 11 – блок реле и предохранителей электровентилятора системы охлаждения двигателя; 12 – бачок омывателя ветрового стекла; 13 – бачок гидроусилителя рулевого управления; 14 – аккумуляторная батарея; 15 – основной блок предохранителей; 16 – электронно-гидравлический блок антиблокировочной системы тормозов (ABS); 17 – коробка передач; 18 – стартер; 19 – радиатор системы охлаждения двигателя; 20 – пробка маслоналивной горловины; 21 – термозащитный экран; 22 – компрессор кондиционера; 23 – генератор; 24 – крышка привода газораспределительного механизма; 25 – воздушный фильтр

, техническая характеристика приведена в табл. 1.1. Элементы автомобиля, расположенные в подкапотном пространстве, и основные агрегаты показаны На рисунке 1.2, Рисунок 1.3 и Рисунок 1.5.

Рисунок 1.3. Подкапотное пространство автомобиля (вид снизу) и основные агрегаты: 1 – тормозной механизм переднего колеса; 2 – насос гидроусилителя рулевого управления; 3 – двигатель; 4 – передний подрамник; 5 – приемная труба системы выпуска отработавших газов; 6 – стартер; 7 – коробка передач; 8 – тяга привода рулевого управления; 9 – рычаг передней подвески; 10 – привод левого переднего колеса; 11 – пробка отверстия для слива масла из коробки передач; 12 – задний подрамник; 13 – стабилизатор поперечной устойчивости; 14 – привод правого переднего колеса; 15 – пробка отверстия для слива масла из двигателя

Рисунок 1.5. Основные агрегаты автомобиля (вид снизу сзади): 1 – тормозной механизм заднего колеса; 2 – основной глушитель; 3 – ниша для запасного колеса; 4 – топливный бак; 5 – амортизаторная стойка задней подвески; 6 – трос привода стояночной тормозной системы; 7 – балка задней подвески; 8 – каталитический нейтрализатор отработавших газов; 9 – дополнительный глушитель

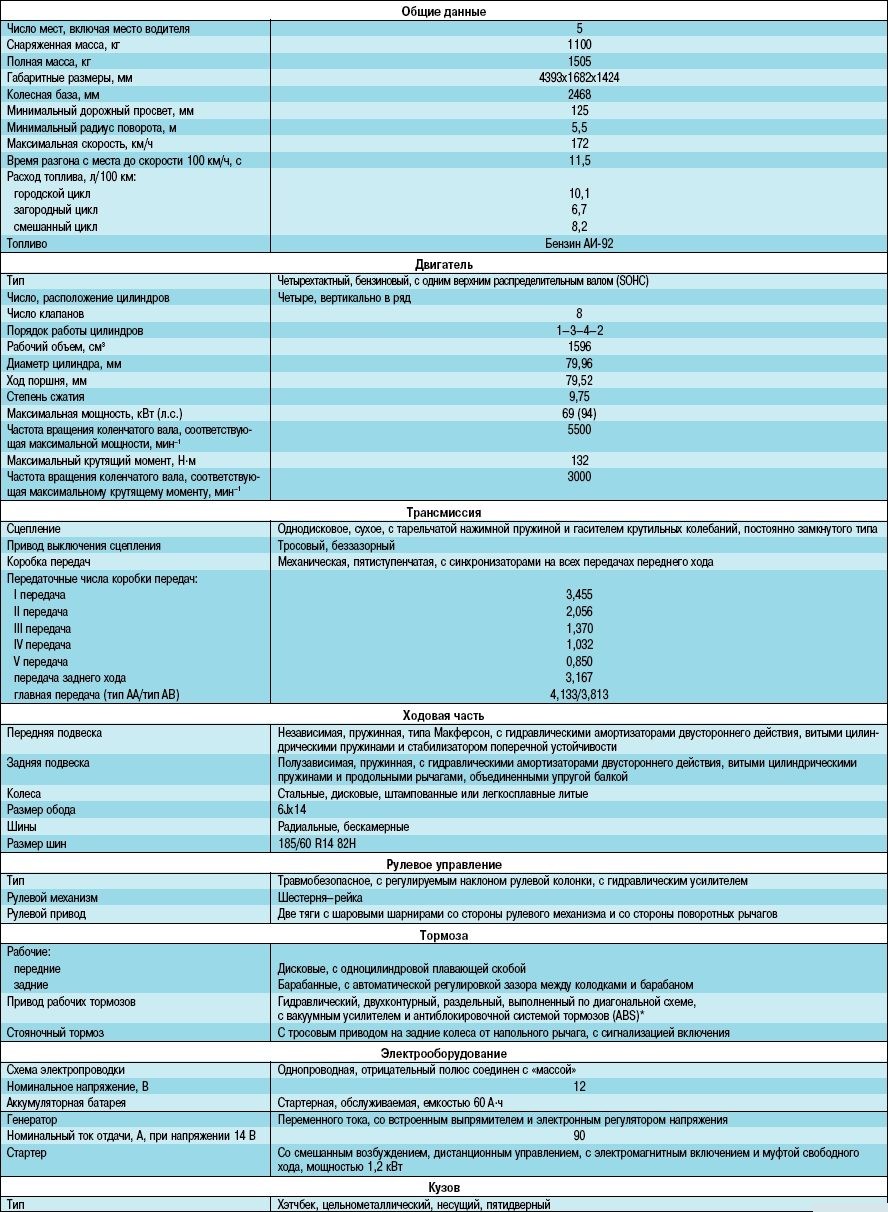

Таблица 1.1 Техническая характеристика автомобиля

*Устанавливают в зависимости от комплектации автомобиля.
