Гидромотор трактора Беларус 2103Д
Гидромотор (рисунок 2.48) аксиально-поршневой нерегулируемый является
силовым узлом гидрообъемного привода.

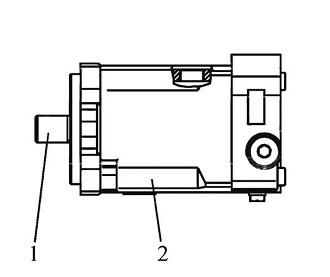

Рисунок 2.48 - Гидромотор
1 - ват; 2 - корпус
2.5.2.3 Масляный бак гидросистемы поворота
Маслобак гидросистемы ГСП механизма поворота и гидросистемы механизмов
навески и натяжения гусениц объединены в одном корпусе и разделены
перегородкой. Маслобак установлен за кабиной между гусениц.
Масляный бак служит емкостью для хранения и очистки РЖ гидросистемы.
Заправочная емкость бака гидросистемы ГСП механизма поворота 42 л.
Емкость бака оборудована сапуном 4 (рисунок 2.49), штуцером для забора
масла 13, сливным шлангом 2 для слива масла и указателями уровня масла
1.
Заправка маслобака ГСП механизма поворота производится через фильтр 3,
отвинтив пробку 8. Масло необходимо заливать через фильтр с тонкостью
фильтрации не грубее 25 мкм или через два слоя батиста.

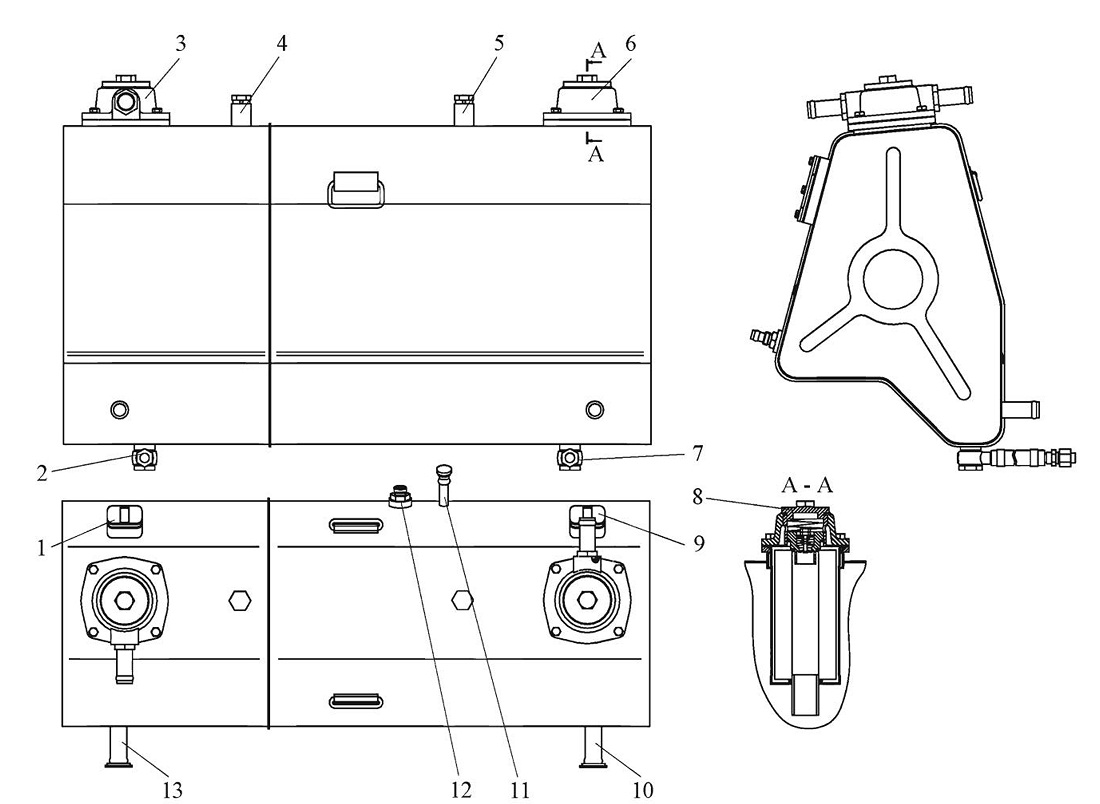

Рисунок 2.49 - Бак гидросистемы ГСП механизма поворота
1,9- смотровые окна; 2,7- сливные шланги; 3,6-
фильтры; 4,5 - сапуны; 8 - пробка фильтра; 10,11,12,13 - штуцеры
