Наименование параметра (характеристики)

Значение параметра (характеристики)

2103Д

1 Тип

гусеничный с задним расположением ведущих звездочек

2 Марка

БЕЛАРУС

3 Модель

2103Д

4 Гусеница:

- тип

резиноармированная

- ширина, мм

500

5 Тяговый класс

4

6 Номинальное тяговое усилие при буксовании 5 %, кН

40

7 Скорости движения расчетные (при номинальной частоте вращения коленчатого вала двигателя), км/ч:

- переднего хода (наименьшая / наибольшая)

3,23 / 27,36

- заднего хода (наименьшая / наибольшая)

4,52/15,16

8 Число передач (переднего хода / заднего хода)

16/8

9 Двигатель:

International

1-308 530/DDC S40E Ml37

- тип

дизельный, жидкостного охла­ждения, 4-х-тактный, рядный, 6-ти цилиндровый, с турбонад­дувом, системой электронного управления и контроля подачи топлива

-    мощность номинальная, кВт

-    частота вращения коленчатого вала, мин¹:

1)   номинальная

2)    минимальная устойчивая холостого хода

3)    максимальная холостого хода

160

2200

850

2375

- удельный расход топлива при номинальной частоте вращения коленчатого вала двигателя, г/(кВтч)

230±5

Наименование параметра (характеристи ки)

Значение параметра (характеристики)

2103 Д

- максимальный крутящий момент, Нм

949

10 База, мм

2300±30

11 Колея, мм

1600±20

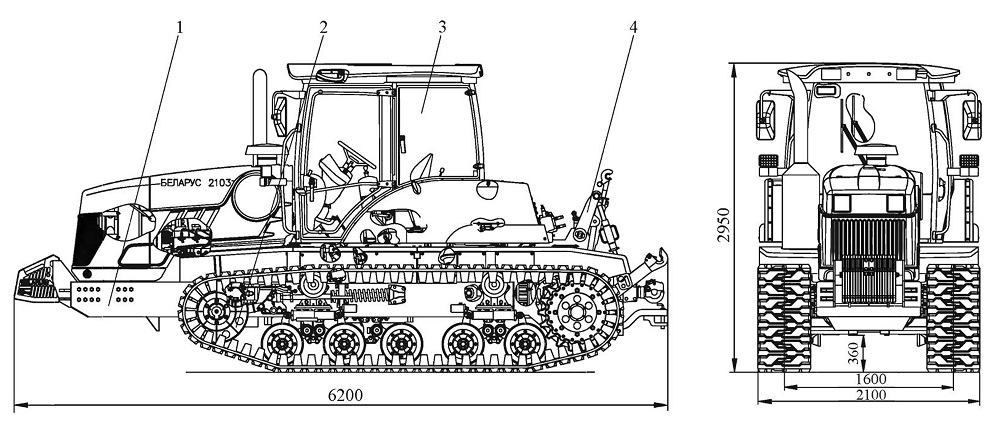

12 Габаритные размеры в транспортном положении, мм:

- длина (с передними балластными грузами)

6250±50

- ширина

2100±30

- высота

2960±30

13 Дорожный просвет, мм

360±30

14 Наименьший радиус поворота, м

3,2

15 Преодолеваемые препятствия (при движении по сухому грунту):

а) угол подъема и спуска:

1)    при отсутствии технологического оборудования

2)    при наличии технологического оборудования

30°

20°

1-------------

б) угол бокового крена

12°

в) глубина преодолеваемого брода, м

0,8

16 Угол въезда

15°±5°

17 Масса трактора

(с передними балластными грузами 450 кг), кг:

а) конструкционная (сухая)

9600±200

б) эксплуатационная

10500±200

18 Среднее давление гусеничных движителей на грунт, кПа

46

19 Гидросистема:

раздельно-агрегатная с разомкнутой циркуляцией и полнопоточной фильтрацией рабочей жидкости

а) количество выводов

4 пары

б) максимальная расчетная мощность гидросистемы от эксплуатационной мощности двигателя (для гидросистем машин, агрегатируемых с трактором), %

17

в) номинальное давление, МПа

18

г) давление настройки предохранительного клапана, МПа

20-₂,«

Наименование параметра (характеристи ки)

Значение параметра (характеристики)

2103 Д

д) давление настройки клапана натяжения гусениц, МПа

ОТ 12.1.5

20 Пневмосистема:

а) давление воздуха, МПа

от 0,65 до 0,8

б) падение давления воздуха в течение (30±1) мин при исходном положении педали управления тормозом, МПа

0,2

21 Номинальное напряжение, В:

- генератора

14

- системы электропуска двигателя

24

22 Основное рабочее оборудование:

а) задний вал отбора мощности:

1) тип

независимый двухскоростной

2) частота вращения ВОМ при независимом приводе, мин'¹:

-   с хвостовиком ВОМ тип 1C (из ЗИП)

-   с хвостовиком ВОМ тип 3 (установленном на тракторе)

540

(при частоте вращения двигателя 1924 мин'¹)

1000

(при частоте вращения двигателя 1910 мин¹)

3) максимальная мощность, кВт

140 (с хвостовиком ВОМ тип 1C)

4) хвостовик

-   тип

-    направление вращения

3 по ГОСТ 3480 (20 шлицев) или 1C ГОСТ 3480 (8 шлицев) по часовой стрелке (со стороны торца хвостовика)

б) тягово-сцепное устройство:

1) тип

лифтовое

2) тяговый брус:

-   допустимая вертикальная нагрузка, к.Н

-    расстояние от торца ВОМ до оси присоединительного пальца, мм

-    расстояние от опорной поверхности до точки сцепки, мм

16

500±10

380±10

3) крюк с амортизатором:

-    расстояние от опорной поверхности до горизонтальной оси зева крюка, мм

-   расстояние от торца ВОМ до оси крюка, мм

от 455 до 950 415±10

Наименование параметра (характеристи ки)

Значение параметра (характеристики)

2103 Д

в) задний механизм навешивания оборудования:

1) тип

шарнирный четырёхзвенник с быстросъемными устройствами, категории 3 ГОСТ 10677

2) грузоподъемность при расположении центра тяжести груза на расстоянии (610±10) мм от оси подвеса, кг

5500

23 Длительность непрерывной работы без дозаправки топливом при средней загрузке двигателя 80 % от эксплуатационной мощности двигателя, ч, не менее

10

24 Ёмкость топливного бака, л, не менее

500

25 Ежесменное оперативное время технического обслуживания, ч

0,07

26 Трудоемкость {оперативная):

- средняя ежесменного технического обслуживания чел.ч, не более

0,30

- удельная суммарная, чел-ч/ч, не более

0,02

27 Коэффициент готовности:

- по оперативному времени

0,98

- с учетом организационного времени

0,97

28 80-процентный ресурс до первого капитального ремонта, ч, не менее:

- трактора (кроме гусениц)

10000

- гусениц (до списания)

2000

29 Средняя наработка на отказ II и III групп сложности в течение гарантийного срока службы трактора, ч, не менее

800

30 Срок службы трактора, лет

10

8 Угол поперечной статической:

при отсутствии технологического оборудования не менее;

- при наличии технологического оборудования не менее

35°

25°.
