Установка колеи передних колес тракторов с ПВМ

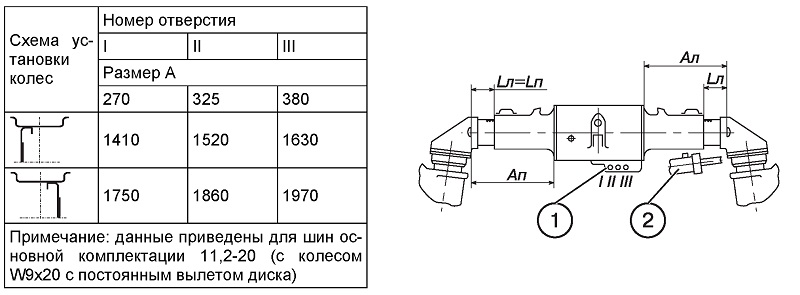

1. ПВМ с коническими редукторами; ГОРУ с цилиндром в рулевой трапеции.

Ширина колеи трактора с ПВМ может быть отрегулирована (для шин 11,220) в пределах от 1400 мм до 1600 мм, а с перестановкой колес — от 1750 до 1950, путем выдвижения корпусов колесных редукторов (с коническими зубчатыми передачами).

Для регулировки колеи выполните следующие операции:

1. Затормозите трактор стояночным тормозом. Положите упоры спереди и сзади задних колес.

2. Установите домкрат под левую сторону ПВМ. Поднимите колеса до отрыва от земли.

3. Ослабьте 4 болта крепления крышки регулировочного винта и снимите крышку (2).

4. Отвинтите две гайки (1) и выньте два клина на левой стороне ПВМ.

5. Ослабьте затяжку гаек (3) на концах трубы рулевой тяги (4).

6. С левой стороны ПВМ выньте шплинт и затем фиксирующий палец (5). Если расстояние «Н» больше, чем 70 мм, переставьте фиксирующий палец (5) (положение II).

7. Отсоедините гидроцилиндр (2) от кронштейна (1).

8. Вращая с помощью ключа левый регулировочный винт, передвиньте корпус колесного редуктора до получения требуемого расстояния «А». Одновременно, вращением трубы (4) изменяйте длину рулевой тяги на величину, соответствующую устанавливаемой колее.

9. Установите и закрепите палец цилиндра (2) в отверстии кронштейна (1) в соответствии с таблицей выше.

10. Установите и затяните клинья и крышку регулировочного винта.

11. Повторите операции на правой стороне. Установите размер Ап=Ал.

12. Отрегулируйте схождение передних колес. (см. Рекомендации ниже).

13. Затяните гайки трубы рулевой тяги.

14. При перестановке колес затяните гайки крепления дисков к фланцам моментом 210...260 Нм. При этом обратите внимание чтобы направление вращения колес совпадало с направлением стрелки на боковине шины.
