Подсоединительные элементы электрооборудования трактора Беларус МТЗ-826

Подсоединительные элементы электрооборудования трактора Беларус МТЗ-826

Стандартная 7-ми штырьковая розетка предназначена для подключения потребителей тока транспортной машины или прицепного сельскохозяйственного орудия. Устанавливается на задней опоре кабины. С розеткой соединяется штепсельная вилка жгута проводов присоединенных машин.
Маркировка клемм розетки:

1 —Указатель поворота левый;

2 —Звуковой сигнал;

3 — «Масса»;

4 —Указатель поворота правый;

5 —Правый габаритный фонарь;

6 —Стоп-сигнал;

7 —Левый габаритный фонарь;

8 — Подключение переносной лампы и других потребителей с токовой нагрузкой до 8А.

Установка монитора на тракторе

Электронный монитор может устанавливаться на передней стенке кабины. Для установки имеются два отверстия на передней стенке между передним и нижними стеклами слева и справа от щитка приборов.

7/2 синхронизированная коробка передач в сочетании с синхронизированным понижающим редуктором позволяет получить 14 передач переднего хода и

4 — заднего хода.

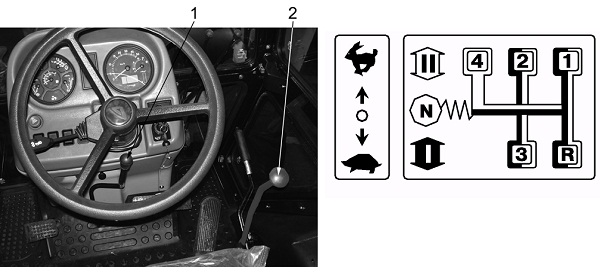

Переключение передач производится рычагом (2) в соответствии со схемой переключения. Прежде чем включить передачу, включите требуемый диапазон (ступень).

ВАЖНО! Включение диапазонов и передач производится одним рычагом (2), причем в первую очередь включается диапазон (l-ый или II-ой).

Рычаг понижающего редуктора (1) должен всегда находиться во включенном состоянии: вперед — прямая передача «Н» или назад — замедленная передача «L».

Внимание: Использовать передачу «R» в тяговом режиме не допускается.

ПРИМЕЧАНИЕ: Рычаг понижающего редуктора или мультипликатора не имеет фиксированной нейтрали. Установка рычага в нейтраль допускается только при запуске дизеля в холодное время года.

Управление коробкой передач

Управление реверс-редуктором+

(если установлен)

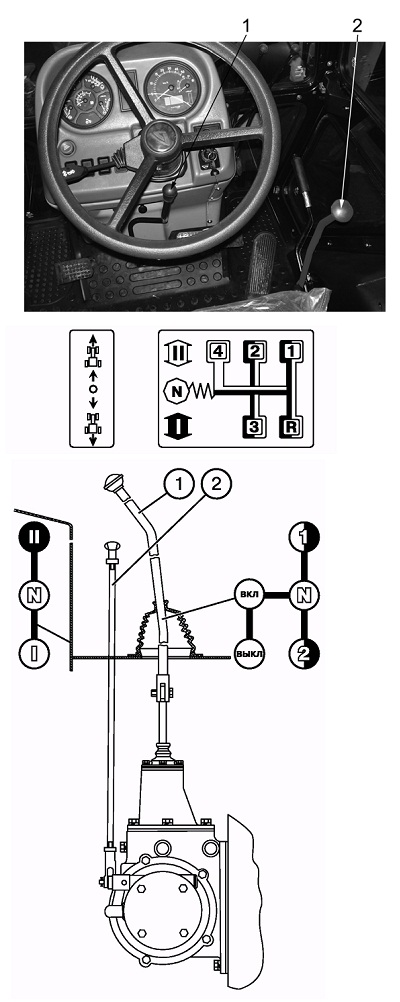

Управление реверс-редуктором производите рычагом (1), который имеет следующие положения:

• Реверс включен — крайнее заднее положение;

• Реверс выключен (передний ход) — крайнее переднее положение

ВНИМАНИЕ! При установке рычага переключения передач в положение «R» (задний ход), когда рычаг находится в крайнем заднем положении, трактор будет двигаться вперед.

Управление ходоуменьшителем

Рычаг переключения передач ходо-

уменыиителя (1) имеет пять положений:

• «Выкл.» — выключен;

• «Вкл.» — включен;

• «N» — нейтраль;

• «1» — первая скорость ходо-уменьшителя;

• «2» — вторая скорость ходо-уменьшителя.

Тяга переключения диапазонов (2) хо-

доуменыиителя имеет три положения:

• I — первый диапазон — пониженные скорости (нижнее положение);

• II — второй диапазон — повышенные скорости (верхнее положение);

• N — нейтраль (среднее положение).

Управление включением переднего ведущего моста

Рычаг управления (1) имеет три фиксированных положения:

• «ПВМ выключен» — крайнее нижнее положение. Используйте на транспорте при движении по дорогам с твердым покрытием;

• «ПВМ включен принудительно» — крайнее верхнее положение. Используйте этот режим кратковременно для работ на рыхлых и влажных почвах и, при необходимости, при движении задним ходом.

• «ПВМ включается (выключается) автоматически» — среднее положение. В этом режиме происходит автоматическое включение и выключение ПВМ с помощью муфты свободного хода в зависимости от буксования задних колес. Используйте этот режим на различных полевых работах.

ВНИМАНИЕ! При использовании трактора без карданных валов рычаг управления (1) устанавливайте в крайнее верхнее положение («ПВМ включен принудительно»).
