Приложение (Трактора МТЗ-80, МТЗ-82)

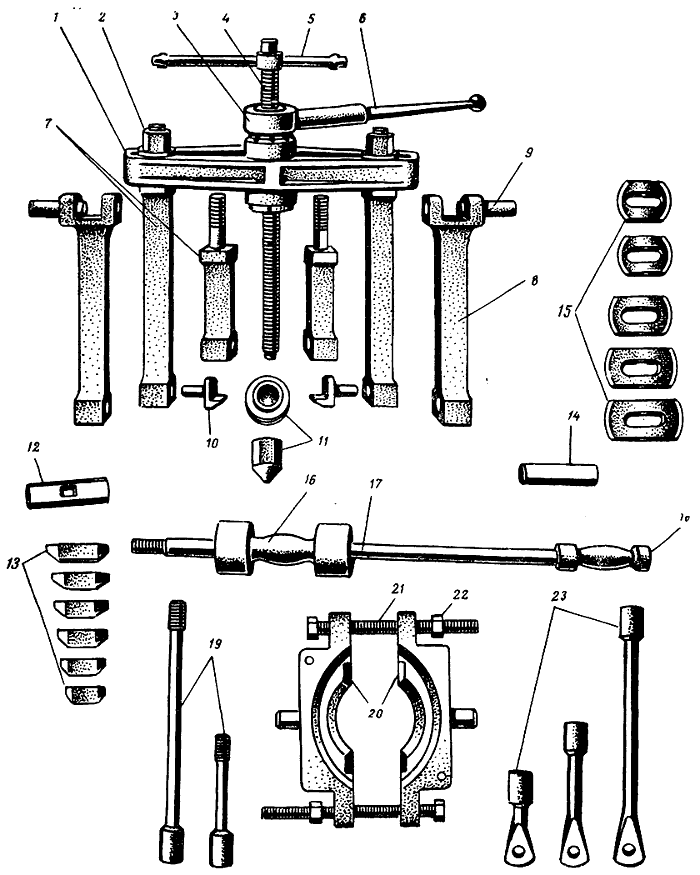

Комплект универсальных съёмников для разборки и сборки тракторов МТЗ-80, МТЗ-82: 1 — балки (большая и малая); 2 - гайка; 3 - ключ-трещотка; 4 - силовой винт; 5 - вороток; 6 - ручка; 7 - стойки (длинная и короткая), 8 - удлинитель; 9 _ палец удлинителя; 10 — захват; 11 - сменные упоры- 12 - держатель клиньев; 13 - сменные клинья; 14 — палец сменных захватов; 15 — сменные захваты; 16 — ударник; 17 — направляющая, 18 -ручка; 19 — переходники (длинный и короткий); 20 — плита; 21 — винт; 22 — гайка М20; 23 — сменные тяги (длинная, средняя и короткая)
Компоновка деталей для выпрессовки втулок и подшипников из отверстий: а — двухлапчатым съемником; б — инерционным съемником
Компоновка деталей для спрессовки подшипников и шестерен с вала двухлапчатым съемником с кольцевым захватом

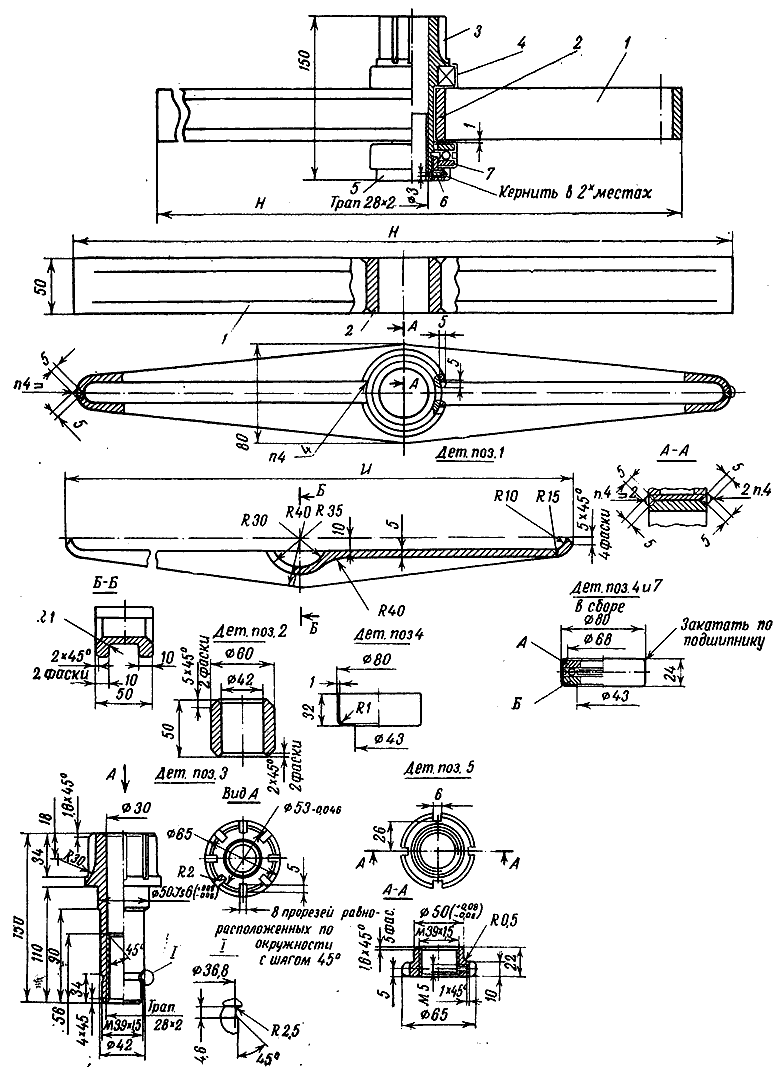

1. БАЛКИ тракторов МТЗ-80, МТЗ-82
|
Наименование |
Н, мм |
|
Балка большая |
530 |
|
Балка малая |
380 |
|
№ позиции |
Наименование |
Количество |
|
1 |
Балка большая |
1 |
|
Балка малая |
1 |
|
|
2 |
Втулка |
2 |
|
3 |
Гайка шлицевая |
2 |
|
4 |
Стакан |
4 |
|
5 |
Гайка |
2 |
|
6 |
Винт М5Х25 |
4 |
|
7 |
Подшипник 8010 |
4 |
Кольцо А должно свободно вращаться в кожухе. Кольцо Б закатать неподвижно.
2. ГАЙКА (2 шт.)

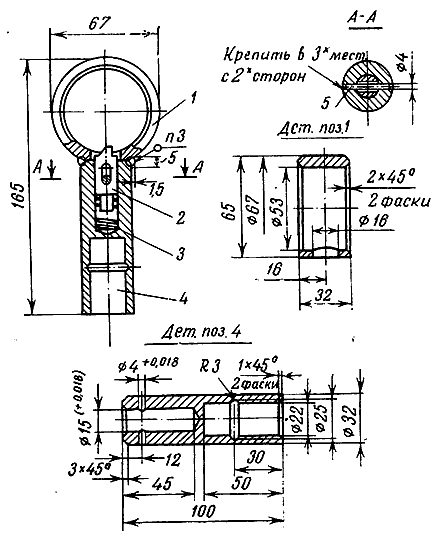

3. КЛЮЧ-ТРЕЩОТКА тракторов МТЗ-80, МТЗ-82
|
№ позиции |
Наименование |
Количество |
|
1 |
Кольцо |
1 |
|
2 |
Зуб |
1 |
|
3 |
Пружина |
1 |
|
4 |
Ручка |
1 |
|
5 |
Штифт 0 4х30 |
1 |
4. СИЛОВОЙ ВИНТ тракторов МТЗ-80, МТЗ-82
|
№ позиции |
Наименование |
Количество |
|
1 |
Винт |
2 |
|
2 |
Шарик 0 10 мм |
2 |
5. ВОРОТОК
|
№ позиции |
Наименование |
Количество |
|
1 |
Вороток |
1 |
|
2 |
Шарик 0 5 мм |
2 |
|
3 |
Пружина |
2 |
6. РУКОЯТКА
|
№ позиции |
Наименование |
Количество |
|
1 |
Рукоятка |
1 |
|
2 |
Пружина |
1 |
|
3 |
Шарик 0 5 мм |
1 |
7. СТОПКИ тракторов МТЗ-80, МТЗ-82
|
№ позиции |
Наименование |
Количество |
|
1 |
Стойка длинная |
2 |
|
Стойка короткая |
2 |
|
|
2 |
Пружина |
4 |
|
3 |
Шарик 0 5 мм |
4 |
|
Наименование |
L, мм |
|
Стойка длинная |
400 |
|
Стойка короткая |
265 |
8. УДЛИНИТЕЛЬ тракторов МТЗ-80, МТЗ-82
|
№ позиции |
Наименование |
Количество |
|
1 |
Удлинитель |
2 |
|
2 |
Пружина |
2 |
|
3 |
Шарик 0 5 мм |
2 |
9. ПАЛЕЦ УДЛИНИТЕЛЯ (2 шт.)
10. ЗАХВАТ (2 шт.)
11. СМЕННЫЕ УПОРЫ
|
№ позиции |
Наименование |
Количество |
|
1 |
Упор конусный |
1 |
|
2 |
Упор плоский |
1 |
12. ДЕРЖАТЕЛЬ КЛИНЬЕВ тракторов МТЗ-80, МТЗ-82
|
№ позиции |
Наименование |
Количество |
|
1 |
Держатель клиньев |
1 |
|
2 |
Пружина |
1 |
|
3 |
Шарик 0 5 мм |
1 |
13. СМЕННЫЕ КЛИНЬЯ (6 шт.) тракторов МТЗ-80, МТЗ-82
|
Размеры, мм |
Количество |
|
|
Н |
Н1 |
|
|
70 |
40 |
1 |
|
80 |
40 |
1 |
|
90 |
40 |
1 |
|
100 |
70 |
1 |
|
110 |
70 |
1 |
|
120 |
70 |
1 |
14. ПАЛЕЦ СМЕННЫХ ЗАХВАТОВ
15. СМЕННЫЕ ЗАХВАТЫ (5 шт.)
|
Размеры, мм |
Количество |
||
|
R |
D |
D1 |
|
|
63 |
71 |
85 |
1 |
|
67 |
75 |
85 |
1 |
|
95 |
85 |
95 |
1 |
|
120 |
100 |
110 |
1 |
|
140 |
110 |
120 |
1 |
16. УДАРНИК
17. НАПРАВЛЯЮЩАЯ
18. РУЧКА
19. ПЕРЕХОДНИКИ (2 шт.)
|
Наименование |
L, мм |
Количество |
|
Переходник длинный |
400 |
1 |
|
Переходник короткий |
140 |
1 |

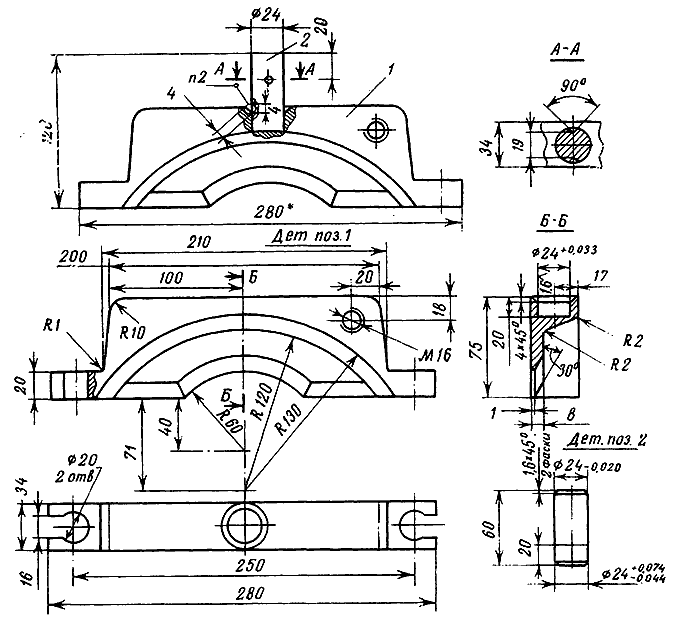

20. ПЛИТА
|
№ позиции |
Наименование |
Количество |
|
1 |
Плита |
2 |
|
2 |
Палец плиты |
2 |
21. ВИНТ (2 шт.)
23. СМЕННЫЕ ТЯГИ (3 шт.)
|
Наименование |
Размеры, мм |
Количество |
|
|
L |
L1 |
||
|
Тяга длинная |
400 |
380 |
1 |
|
Тяга средняя |
220 |
200 |
1 |
|
Тяга короткая |
140 |
120 |
1 |
Примечания:
- Силовые элементы комплекта съемников (винты стойки удлинители, захваты, плиты и т. п.) изготавливать из стали 50Х ГОСТ 4543—71.
- Балки (изготавливать из стали 45 ГОСТ 1050—74.
- Остальные детали изготавливать из конструкционных сталей.
