Демонтаж и ремонт переднего ведущего моста трактора МТЗ-82

Появление следов смазки на фланце карданного вала и корпусе главной передачи свидетельствует о потере эластичности или разрушении манжеты ведущей шестерни.

При замене манжеты ведущей шестерни главной передачи отсоединяют карданный вал, отворачивают корончатую гайку и снимают фланец кардана. Затем отворачивают болты крепления стакана подшипников главной передачи и двумя монтажными болтами выпрессовывают его из корпуса моста. После этого выпрессовывают ведущую шестерню из стакана и извлекают обойму в сборе с манжетой (рис. 2.4.20—2.4.22).

Рис. 2.4.20. Взаимное расположение деталей главной передачи ведущего моста:
1 — ведущая шестерня; 2, 5 — подшипники; 3 — регулировочные прокладки; 4 — стакан; 6 — манжета; 7 — обойма сальника; 8 — фланец; 9 — гайка

	Рис. 2.4.21. Выпрессовка обоймы сальника в сборе с манжетой: 1 — обойма сальника;  2 — стакан;  3 — двухлапчатый съемник
	Рис. 2.4.22. Спрессовка внутренней обоймы подшипника с ведущей шестерни:  1 — подшипник;  2 — ведущая шестерня;  3 — двухлапчатый съемник

Следы масла на внутренней поверхности обода колеса или фланца диска свидетельствуют о разрушении манжет оси колеса.

Для снятия стакана манжет предварительно снимают колесо и редуктор конечной передачи в сборе (рис. 2.4.23, 2.4.24). Затем отворачивают два болта крепления радиального подшипника, снимают ведомую шестерню и выпрессовывают фланец колеса (рис. 2.4.25, 2.4.26). Стакан манжет и стакан наружной обоймы подшипника выпрессовывают с помощью двух монтажных болтов (рис. 2.4.27, 2.4.28).

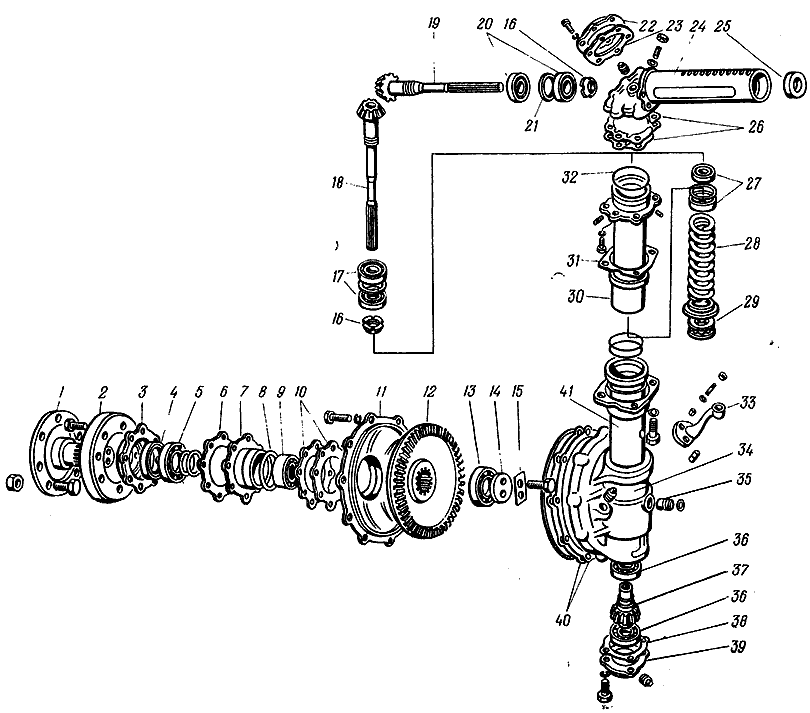

Рис. 2.4.24. Взаимное расположение деталей редуктора конечной передачи:
1— фланец; 2 — грязевик; 3 — корпус сальника; 4— манжета; 5, 9, 13, 17, 20, 27, 29, 36 — подшипники; 6, 23, 31, 38, 40 — прокладки; 7 — стакан; 8, 32 — кольца; 10, 26 — регулировочные прокладки; 11. 22, 39 — крышки; 12, 37 — шестерни; 14 — шайба; 15 — пластана; 16 — гайка; 18 — вал; 19 — полуось; 21 — регулировочное кольцо; 24, 34 — корпуса; 25 — манжета; 28 — пружина; 30 — труба шкворня; 33 — рычаг; 35 штифт; 41 — гильза

	Рис. 2.4.23. Снятие колеса и редуктора конечной передачи:  1 — колесо;  2 — болты крепления редуктора;  3 — редуктор конечной передачи
	Рис. 2.4.25. Снятие крышки редуктора конечной передачи в сборе:  1 — крышка редуктора;  2 — корпус редуктора
	Рис. 2.4.26. Снятие ведомой шестерни:  1 — ведомая шестерня;  2 — крышка редуктора;  3 — подшипник
	Рис. 2.4.27. Спрессовка корпуса манжеты:  1 — корпус манжеты;  2 — грязевик;  3 — технологический болт;  5 — крышка редуктора
	Рис. 2.4.28. Спрессовка стакана подшипника:  1 — стакан подшипника;  2 — корпус редуктора;  3 — технологические болты;  4 — болт

Нагрев корпуса верхней конической пары колесного редуктора и отсутствие в нем смазки указывают на износ или разрушение манжеты вертикального вала.

Уменьшение хода сжатия подвески, снижение ее жесткости свидетельствуют о потере упругости пружин. Затрудненное вращение рулевого колеса на поворотах (при исправном гидроусилителе руля) указывает на выход из строя упорных подшипников или заедание телескопических соединений подвески.

Для замены деталей подвески достаточно снять колесный редуктор. При замене гильзы шкворня используют специальные съемники. В процессе разборки заменяют вышедшие из строя детали и контролируют наиболее изнашиваемые поверхности, руководствуясь приводимыми ниже данными.

Размеры деталей подвески ведущего моста трактора МТЗ-82, мм

Заклинивание колес, повышенный шум в корпусе моста, чрезмерный нагрев стакана подшипников главной передачи, большое количество металлических частиц в масле, слитом из корпуса моста, указывают на разрушение или предельный износ подшипников ведущей шестерни главной передачи или дифференциала, на сколы или выкрашивание зубьев конических шестерен главной передачи.

Усиливающиеся при поворотах трактора шумы и стуки в корпусе моста, сблокированность обеих осей колес на поворотах, отсутствие блокировки колес при буксовании свидетельствуют о выходе из строя деталей дифференциала или механизма блокировки.

Для устранения отказов и неисправностей главной передачи и дифференциала вывешивают передний мост, устанавливают на подставки и снимают главную передачу. Затем проводят внешний осмотр ее деталей и, проворачивая монтажным ломиком ведомую шестерню, осмотр деталей дифференциала (рис. 2.4.29).

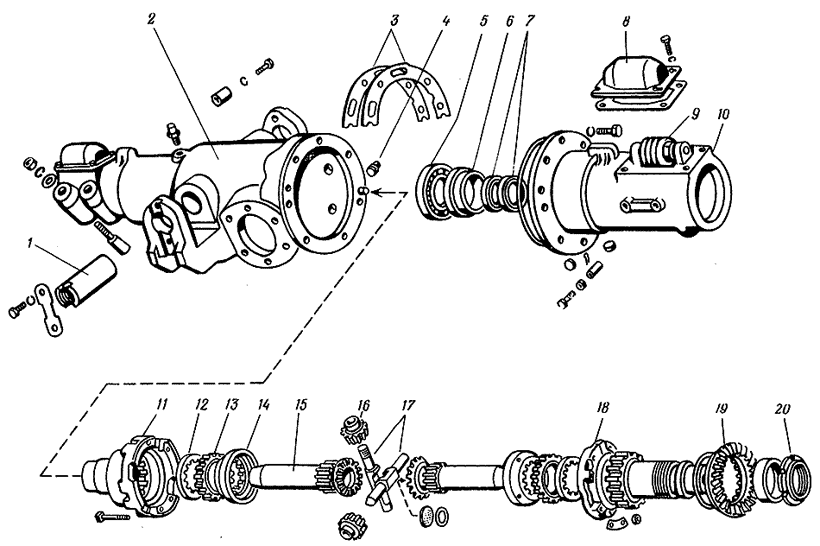

Рис. 2.4.29. Взаимное расположение деталей корпуса, крышки и дифференциала переднего ведущего моста:
1 — ось; 2 — корпус; 3 — регулировочные прокладки; 4 — пробка; 5 — подшипник; 6 — обойма сальников; 7 — манжеты; 8, 10 — крышки; 9 — червяк; 11 — коробка дифференциала левая; 12 — ведомый диск; 13 — ведущий диск; 14 — чашка; 15 — шестерня; 16 — сателлит; 17 — оси сателлитов; 18 — коробка дифференциала правая; 19 — ведомая шестерня; 20 — гайка

Если в процессе осмотра обнаруживаются поломки или износы деталей дифференциала, а также если необходимо заметить шестерни главной передачи, приступают к снятию дифференциала (рис. 2.4.30).

Для разборки дифференциала отворачивают болты, стягивающие коробки; при этом следует учитывать, что разукомплектовывать и менять взаимное положение коробок дифференциала не рекомендуется. Поэтому перед их рассоединением проверяют цифровую маркировку на внешних поверхностях и при необходимости восстанавливают ее (рис. 2.4.31—2.4.33).

После сборки и установки дифференциала в корпус моста проверяют осевое перемещение ведомой шестерни главной передачи (зазор в подшипниках дифференциала). При перемещении шестерни в осевом направлении показания индикатора должны находиться в пределах 0,01—0,10 мм.

Далее регулируют осевой зазор в подшипниках главной передачи (рис. 2.4.34) и дифференциала и главную передачу устанавливают в корпус моста. Затем проверяют и при необходимости регулируют боковой зазор между зубьями конических шестерен (рис. 2.4.35).

	Рис. 2.4.30. Снятие главной передачи и дифференциала:  1 — главная передача;  2 — дифференциал;  3 — корпус
	Рис. 2.4.З1. Правильное взаимное расположение коробок дифференциала:  1 — цифровая маркировка
	Рис. 2.4.32. Опрессовка подшипника дифференциала:  1 — подшипник;  2 — ведомая шестерня;  3 — двухлапчатый съемник
	Рис. 2.4.33. Опрессовка ведомой шестерни дифференциала:  1 — коробка дифференциала;  2 — ведомая шестерня;  3 — двухлапчатый съемник
	Рис. 2.1.34. Измерение осевого зазора в подшипниках ведущей шестерни главной передачи:  1 — ведущая шестерня;  2 — индикатор
	Рис. 2.4.35. Проверка бокового зазора между зубьями главной передачи:  1 — фланец кардана;  2 — индикатор;  3 — индикаторная стойка

Боковой зазор регулируют изменением толщины пакета прокладок, расположенных под стаканом подшипников главной передачи. При удалении части прокладок зазор между шестернями уменьшается, при добавлении прокладок увеличивается.

В процессе разборки заменяют вышедшие из строя детали и контролируют те поверхности, которые подвержены наиболее интенсив ному изнашиванию.
