Ремонт дизеля тракторов МТЗ-80, МТЗ-82

Дизель в оборе (рис. 2.1.6) снимают с трактора и заменяют новым или отремонтированным при трещинах блока цилиндров, аварийных стуках коренных или шатунных подшипников, предельном значении зазор а хотя бы в одном сопряжении шейка коленчатого вала — вкладыш.

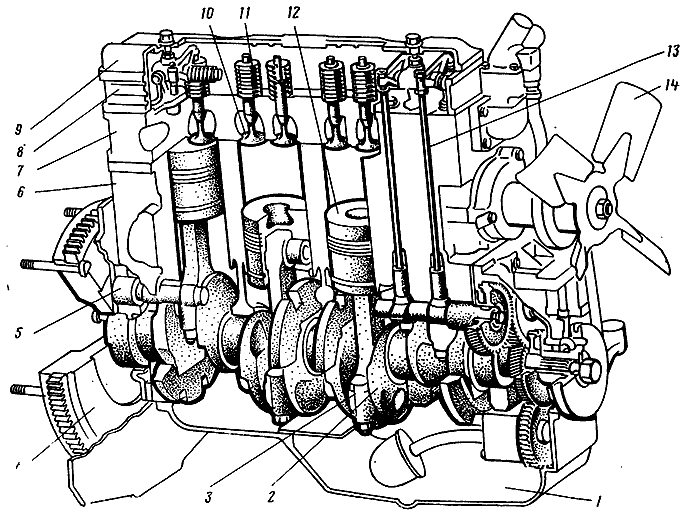

Рис. 2.1.6. Дизель в сборе:
1— поддон картера; 2 — коленчатый вал; 3 — шатун; 4 — маховик; 5 — распределительный вал; 6 — блок цилиндров; 7 — головка цилиндров; 8 — крышка головки цилиндров; 9 — колпак; 10 — клапан; 11 — пружина клапана; 12 — поршень; 13 — штанга; 14 — вентилятор

Вид ремонта — капитальный или текущий — определяют при обмере основных деталей дизеля: поршневых пальцев, поршней, гильз цилиндров, шатунных вкладышей.

В первую очередь проверяют состояние шатунных подшипников я шеек коленчатого вала.

Для этого снимают поддон картера, маслопроводы, масляный насос (рис. 2.1.7), крышки шатунов, измеряют диаметр шатунных шеек коленчатого вала (рис. 2.1.8).

Диаметр шатунных шеек замеряют в двух плоскостях — параллельной и перпендикулярной к продольной оси шатуна.

Если овальность шеек превышает допустимый размер или диаметр их меньше нижнего допуска соответствующей размерной группы, то коленчатый вал подлежит снятию (рис. 2.1.9, 2.1.10) и перешлифовке на следующий ремонтный размер.

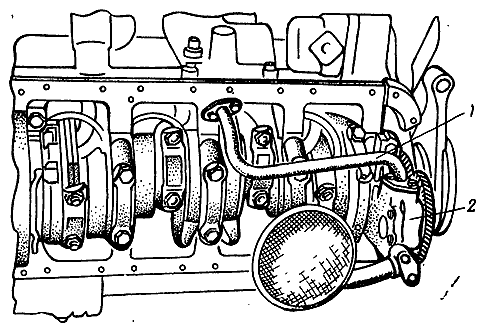

	Рис. 2.1.7. Снятие масляного насоса:  1 — нагнетательный трубопровод;  2 — масляный насос
	Рис. 2.1.8. Замер диаметра шатунных шеек коленчатого вала:  1 — микрометр;  2 — шатунная шейка коленчатого вала

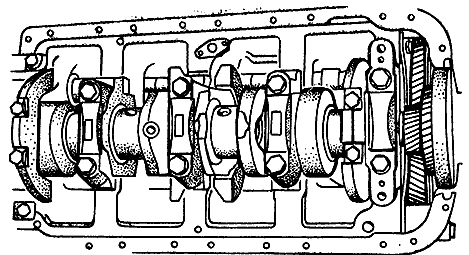

	Рис. 2.1.9. Снятие коленчатого вала
	Рис. 2.1.10. Снятие задней опоры коленчатого вала:  1 — задняя опора;  2 — болты крепления задней опоры

Номинальные и ремонтные размеры шатунных шеек коленчатого вала дизеля Д-240

На практике, кроме ремонтных размеров (P1, Р2, Р3), чередуемых через 0,5 мм и определенных заводом-изготовителем дизеля, при небольших износах шейки коленчатого вала перешлифовывают под дополнительные размеры (Д1, Д2, ДЗ), чередуемые с ремонтными размерами через 0,25 мм. Аналогичным образом растачивают вкладыши ремонтных размеров под дополнительные размеры (Д1, Д2, ДЗ). Овальность шатунных шеек дизеля Д-240 допускается не более 0,06 мм.

Если размеры шатунных шеек в пределах нормы, (разборку дизеля продолжают (рис. 2.1.11—2.1.14) снимают головку цилиндров и вынимают поршни с шатунами в сборе.

Чтобы решить, нужна ли замена вкладышей шатунных подшипников, замеряют диаметр отверстия подшипника шатуна при затянутой его крышке в сборе с вкладышами (рис. 2.1.15).

	Рис. 2.1.11. Снятие колпака крышки головки цилиндров
	Рис. 2.1.12. Снятие крышки головки цилиндров
	Рис. 2.1.13. Снятие вала коромысел в сборе и отсоединение трубопроводов
	Рис. 2.1.14. Снятие головки цилиндров
	Рис. 2.1.15. Измерение диаметра отверстия подшипника шатуна:  1 — индикаторный нутромер;  2 — шатун в сборе с вкладышами

Разность замеров диаметров шатунной шейки коленчатого вала и отверстия подшипника шатуна дает действительный диаметральный зазор в шатунном подшипнике. Номинальный зазор в шатунных подшипниках соответствует 0,05—0,12 мм, допустимый зазор — не более 0,3 мм.

В тех случаях, когда поверхность вкладышей находится в удовлетворительном состоянии, единственным критерием необходимости их замены служит величина диаметрального зазора в подшипнике. При оценке состояния вкладышей осмотром следует иметь в виду, что поверхность антифрикционного слоя считается удовлетворительной, если на ней нет задирав, выкрашиваний антифрикционного материала и вкраплений инородных материалов.
