Навешивание орудий на трактор Беларусь 950/952

При навешивании орудий на трактор, сначала убедитесь в том, что в зоне навески орудия никого нет, а затем с помощью рукоятки управления силовым регулятором опустите нижние тяги в нижнее положение и соедините вначале шарниры нижних тяг с орудием, а затем центральный шарнир верхней тяги. Для регулировки орудия в поперечной плоскости используется правый раскос (2); регулировка в продольной плоскости обеспечивается верхней тягой (1).

Окончательную регулировку машин производите в поле.

Ограничительные (телескопические) стяжки (1)

Стяжки используются для ограничения бокового раскачивания нижних тяг навески, как в транспортном, так и в рабочем положении. Это особенно необходимо при работах на склонах, вблизи котлованов, стен и т.д.

Задний конец стяжки присоединен к нижней тяге, а передний конец - к кронштейну в одном из четырех положений в зависимости от работы:

Положение 1. Стяжки исключают боковое раскачивание орудия в транспортном положении.

Положение 2. Стяжки исключают боковое раскачивание орудия как в транспортном, так и в рабочем положениях.

Положение 3. Стяжки исключают боковое раскачивание орудия в транспортном положении.

Положение 4. Стяжки исключают боковое раскачивание орудия, как в транспортном, так и в рабочем положениях.

ВАЖНО! Положение 3 и 4 используйте только при установке нижних тяг на дополнительные оси подвеса (верхние оси).

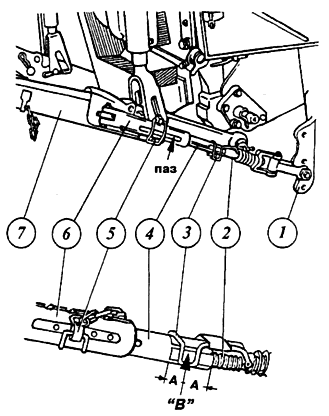

Частичная блокировка телескопических стяжек

Для обеспечения необходимого бокового перемещения орудия, например, плуга, в рабочем положении отрегулируйте стяжки следующим образом:

вращая винт (2) , установите рукоятку (3) на середине лыски "Б";
выньте чеку (5) из стяжки;
присоедините орудие к нижним тягам (7) и приподнимите его до отрыва от земли;
совместив отверстия внутренней трубы (4) с пазом наружной трубы (6) , вставьте чеку (5) посередине паза.

ВАЖНО! Устанавливайте чеку (5) так, чтобы она располагалась посередине паза. В противном случае, могут быть повреждены стяжки.

Перед транспортным переездом поднимите орудие в верхнее положение и проверьте величину его бокового качания, которое не должно превышать 20 мм в каждую сторону. Если необходимо, отрегулируйте величину качания вращением винта (2).

Полная блокировка стяжек

Для полной блокировки орудий, например, культиватора или прицепного устройства, в рабочем положении отрегулируйте стяжки аналогично частичной блокировке, кроме последней операции, при которой отверстие внутренней трубы (4) совместите с отверстием наружной трубы (6) и вставьте в отверстие чеку (5).

Полную блокировку в транспортном положении (при поднятом орудии) обеспечьте максимальным вворачиванием винта (2) в трубу (4).

Внутренние стяжки (2)

Используются также для ограничения бокового раскачивания орудий в рабочем и транспортном положениях.

ПРИМЕЧАНИЕ: Телескопические стяжки, в отличие от цепных, устанавливаются только снаружи.

Частичная блокировка (для пахоты)

Регулировки при рабочем положении орудия производите в следующей последовательности:

вверните регулировочные болты (1) в кронштейны до отказа;
приподнимите орудие так, чтобы его рабочие органы не касались земли;
отрегулируйте длину правого раскоса на заданную глубину обработки (при работе с плугом);
вращением стяжек (2) отрегулируйте длину ограничительных цепей, обеспечивающую перемещение орудия в горизонтальной плоскости на 125 мм в каждую сторону от среднего положения или в соответствии с руководством по эксплуатации орудия.

При установке орудия в транспортное положение для частичной блокировки его, выверните болты (1). Раскачивание орудия допускается не более 20 мм в обе стороны.

Полная блокировка (для культивации, сева и др.) регулируется следующим образом:

полностью отверните регулировочные болты (1);
укоротите стяжки (2) на максимально возможную величину.

ВАЖНО! При изменении длины правого раскоса не забудьте заново отрегулировать стяжки.

Внешние цепные стяжки (2)

Частичная блокировка

Горизонтальное перемещение орудия в рабочем положении, обеспечивайте присоединением ограничительных цепей к нижним отверстиям кронштейнов (1) и регулировкой длины цепей с помощью стяжек (2) , для получения раскачивания орудия в каждую сторону не менее 125 мм или в соответствии с инструкцией по эксплуатации орудия.

При работе с плугами отрегулируйте длину правого раскоса на глубину обработки.

ВНИМАНИЕ! Обязательно выдерживайте размер раскачивания орудия не менее 125 мм, во избежании разрыва цепей при подъеме орудия в транспортное положение.

При установке орудия в транспортное положение натяните цепи с помощью стяжек (2). Допускается раскачивание орудия не более 20 мм в обе стороны.

Полная блокировка

Для полной блокировки орудия в рабочем положении присоедините ограничительные цепи (2) ко второму снизу отверстию кронштейна (1) и максимально уменьшите длину цепей (2).

В транспортном положении блокировка обеспечивается автоматически.

Дополнительные оси подвеса нижних тяг механизма навески

При обработке высокостебельных культур нижние тяги (3) устанавливайте на дополнительные оси подвеса.

При этом для неполной блокировки орудия в рабочем положении ограничительные цепи (2) присоедините к третьему снизу отверстию кронштейна (1) , а для полной блокировки - к четвертому отверстию. В транспортном положении блокировка обеспечивается автоматически.

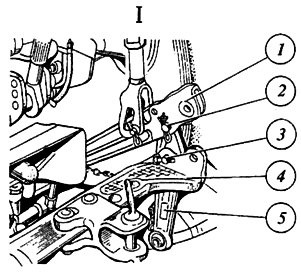

Прицепное устройство (поперечина) (4)

Прицепное устройство используется для присоединения прицепных орудий, работающих при скоростях до 15 км/ч. Тракторы отгружаются с завода с поперечиной, установленной как показано на рис. I. Для переналадки из транспортного положения (I) в рабочее положение (II) выполните следующие операции:

Расшплинтуйте и выньте проушину (3) , снимите поперечину (4).
Расшплинтуйте и выньте палец (2) , снимите задние концы нижних тяг (5).
Установите поперечину (4) на передние концы нижних тяг (1) , закрепите ее с помощью проушины (3) ограничительных цепей, пальцев (2) и шплинтов (см. Рис. II).

При наружной или внутренней установке ограничительных цепей, обеспечьте полную блокировку прицепного устройства. При установке прицепного устройства с телескопическими стяжками, присоедините их ко второму снизу отверстию кронштейна и обеспечьте полную блокировку.

ВНИМАНИЕ! 3апрещается использовать вилки прицепного устройства для работы с прицепами со скоростью свыше 15 км/ч.

ВАЖНО! Убедитесь в том, что прицепное устройство заблокировано от бокового раскачивания с помощью регулировки внутренних или наружных стяжек.

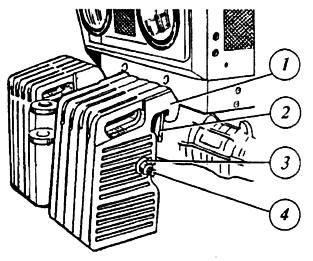

Передние грузы (1) и (5)

При работе с тяжелыми навесными машинами и орудиями, для сохранения нормальной управляемости трактором в условиях значительной разгрузки передней оси, устанавливайте дополнительные грузы (10 шт. по 20 кг каждый). Грузы (1) устанавливаются на специальном кронштейне (2) , который крепится к переднему брусу трактора и стягивается струной (4) и гайкой (3).

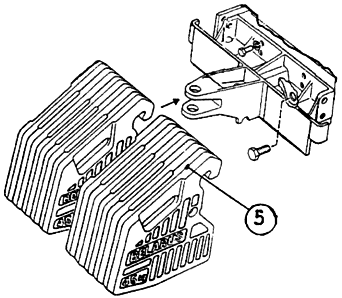

На тракторе могут быть также установлены балластные грузы (5) (10 шт. по 45 кг каждый) общей массой 510 кг. По заказу грузы могут поставляться отдельно от трактора.

Регулируемый ограничитель подъема орудия (2)

Ограничение хода втягивания штока заднего цилиндра механизма навески (высоты подъема орудия) производите с помощью регулируемого упора (2) , выполнив следующие операции:

ослабьте гайку - барашек (4);
переместите регулируемый упор (2) вдоль штока цилиндра (3) в требуемое положение и затяните гайку - барашек (4) от руки. При подъеме орудия на требуемую высоту, упор (2) сдвинет шток гидромеханического клапана (1) и заблокирует полости цилиндра.

ВНИМАНИЕ! Во избежание повреждения кабины элементами поднятого орудия, длины левого и правого раскосов, регулируйте в соответствии с рекомендациями.
