Трактор БЕЛАРУС 1220.1. Руководство - часть 10

ПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание (ТО) необходимо для поддержания трактора в работоспособном состоянии в процессе эксплуатации.

Несоблюдение установленной периодичности и низкое качество ТО значительно снижают ресурс трактора, приводят к возрастанию числа отказов, падению мощности дизеля и увеличению затрат на эксплуатацию трактора. Оператор обязан ежедневно проверять трактор, не допуская ослабления затяжки крепежа, течи топлива, жидкости и масла, накопления грязи и других отложений, которые могут стать причиной нарушения работы, возгорания или несчастных случаев.
Предостережение! Если нет специальных указаний, перед проведением любых операций ТО, регулировок и т. д., заглушите дизель и включите стояночный тормоз. Если были сняты ограждения и кожухи, убедитесь в том, что они установлены на свои места прежде чем начать работу на тракторе
ВАЖНО! Соблюдайте правила хранения и утилизации отходов. Никогда не сливайте жидкости на землю. Используйте специальные емкости для безопасного хранения отходов.

Заправочные емкости, л

Техническое обслуживание после обкатки (30 часов работы)

1. Осмотрите и обмойте трактор.

2. Прослушайте работу всех составных частей трактора.

3 Проверьте затяжку болтов крепления головок цилиндров (Операция 35).

4. Проверьте зазор между клапанами и коромыслами (Операция 22).

5. Очистите ротор центрифуги коробки передач (Операции 13). Очистите сетчатый фильтр КП (Операция 15).

6. Проверьте натяжение ремня генератора (Операция 8).

7. Слейте отстой из топливных баков, фильтров грубой и тонкой очистки дизеля (Операции 7, 18).

8. Проверьте и, если необходимо, отрегулируйте свободный ход педали сцепления, тормоза и пневмосистему (Операции 24, 26).

9. Проверьте состояние аккумуляторных батарей, очистите клеммные соединения и вентиляционные отверстия (Операция 27).

10. Замените масло в:

• картере дизеля (Операция 16),

• корпусах силовой передачи (Операция 41),

• колесных редукторах и главной передаче ПВМ (Операция 41).

11. Замените бумажные фильтрующие элементы фильтров дизеля и гидросистемы (Операции 17,30).

12. Смажьте подшипник отводки сцепления (Операция 19).

13. Слейте конденсат из ресиверов пневмосистемы (Операция 5).

14. Проверьте и при необходимости подтяните наружные резьбовые соединения (Операция 39).

15. Проконтролируйте функционирование дизеля, рулевого управления, тормозов, органов управления, систем освещения и сигнализации (Операция 6).

16. Смажьте подшипники опор колесных редукторов ПВМ (Операция 10).

17. Проверьте сходимость передних колес (Операция 33).

18. Смажьте шарниры гидроцилиндров рулевого управления (Операция 9).

Таблица технического обслуживания

№ № операций	Содержание работ	Периодичность, каждые, ч
№ № операций	Содержание работ	10	125	250	500	1000	2000	общее
1	Уровень масла в дизеле	X
2	Уровень охлахедающей жидкости в дизеле	X
3	Уровень масла в баке гидросистемы	X
3.1	Уровень масла в баке ГОРУ	X
4	Уровень масла в трансмиссии	X
5	Удаление конденсата из баллона пневмосистемы	X
6	Проверка функционирования дизеля, ГОРУ, тормозов и приборов	X
7	Слив отстоя из фильтра грубой очистки топлива и топливных баков		X
8	Проверка натяжения ремня генератора		X
9	Смазка шарниров гидроцилиндров рулевого управления		X
10	Смазка подшипников осей шкворня редуктора ПВМ		X
11	Давление воздуха в шинах		X
12	Проверка воздухоочистителя дизеля		X
13	Очистка центрифуги КП			X
14	Уровень масла в колесных редукторах и главной передаче ПВМ			X
15	Промывка сетчатого масляного фильтра КП			X
16	Замена масла в дизеле			X
17	Замена масляного фильтра дизеля			X
18	Слив отстоя из фильтра тонкой очистки топлива дизеля			X
19	Смазка подшипника отводки сцепления			X
20	Турбокомпрессор (подтяжка крепежа)			X
21	Проверка и подтяжка крепежа ступиц и гаек колес			X
22	Проверка и регулировка зазоров в клапанах дизеля				X
23	Проверка уровня масла в корпусах «мокрых» тормозов				X
24	Свободный ход педали сцепления				X
25	Люфт рулевого колеса				X
26	Ход педалей рабочих тормозов и рычага стояночного тормоза				X

№ № операций	Содержание работ	Периодичность, каждые, ч
№ № операций	Содержание работ	10	125	250	500	1000	2000	общее
27	Аккумуляторные батареи				X
28	Фильтр регулятора давления воздуха в пневмосистеме				X
29	Герметичность магистралей пневмосистемы				X
30	Замена масляного фильтра гидросистемы*				X
30.1	Замена масляного фильтра ГОРУ*				X
31	Очистка фильтра системы отопления и вентиляции кабины				X
32	Очистка генератора				X
33	Схождение передних колес				X
34	Проверка подшипников осей шкворня редуктора ПВМ				X
35	Затяжка болтов крепления головок цилиндров дизеля					X
36	Очистка фильтра грубой очистки топлива дизеля					X
37	Замена БФЭ фильтра тонкой очистки топлива дизеля				X
38	Люфт в шарнирах тяги ГОРУ					X
39	Проверка и подтяжка наружных болтовых соединений					X
40	Замена масла в трансмиссии и масляных баках гидросистемы и ГОРУ					X
41	Замена масла в главной передаче и колесных редукторах ПВМ					X
42	Смазка правого раскоса ЗНУ					X
43	Смазка поворотного вала рычагов ЗНУ					X
44	Проверка форсунок дизеля					X
45	Генератор					X
46	Подшипники фланца редуктора ПВМ (проверка, регулировка)					X
47	Стартер дизеля						X
48	Топливный насос дизеля						X
49	Генератор (посезонная регулировка)							X
50	Промывка системы охлаждения дизеля						X
51	Промывка сапунов дизеля						X
52	Регулировка центрифуги дизеля							X
53	Регулировка давления масла коробки передач							X

Последующие замены — через каждые 1000 часов работы.

Обеспечение доступа к составным частям для технического обслуживания

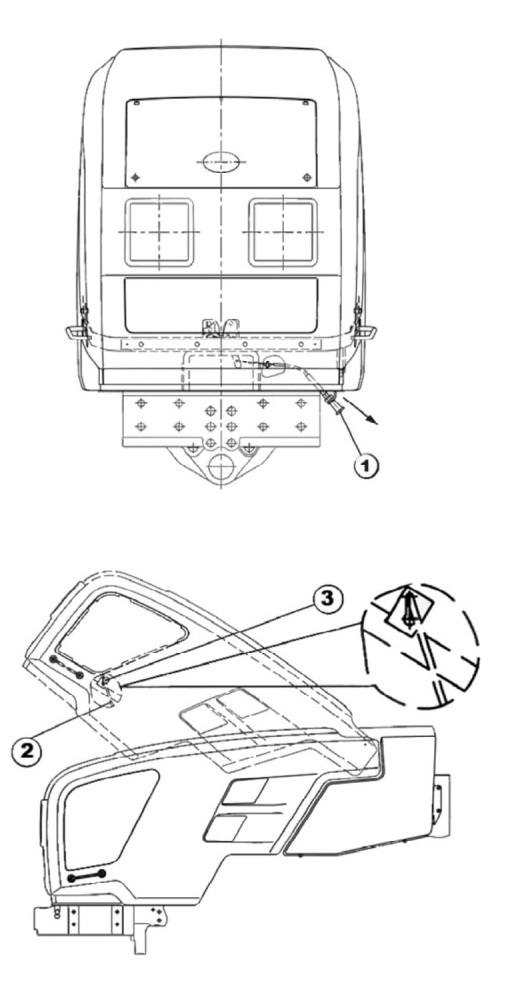

Перед проведением работ по техническому обслуживанию поднимите капот трактора, для чего:

• переместите рукоятку 1 по направлению стрелки, поднимите капот и установите тягу 2 в паз кронштейна 3.

ВНИМАНИЕ! Удостоверьтесь, что капот надежно зафиксирован в поднятом положении.

Чтобы опустить капот:

• нажмите выведите тягу 2 из паза кронштейна 3 и опустите капот до упора в замок;

• резким движением вниз защелкните капот.
