МАШИНА ЛЕСНАЯ ПОГРУЗОЧНО-ТРАНСПОРТНАЯ "БЕЛАРУС" МЛПТ-354М1. Руководство - часть 13

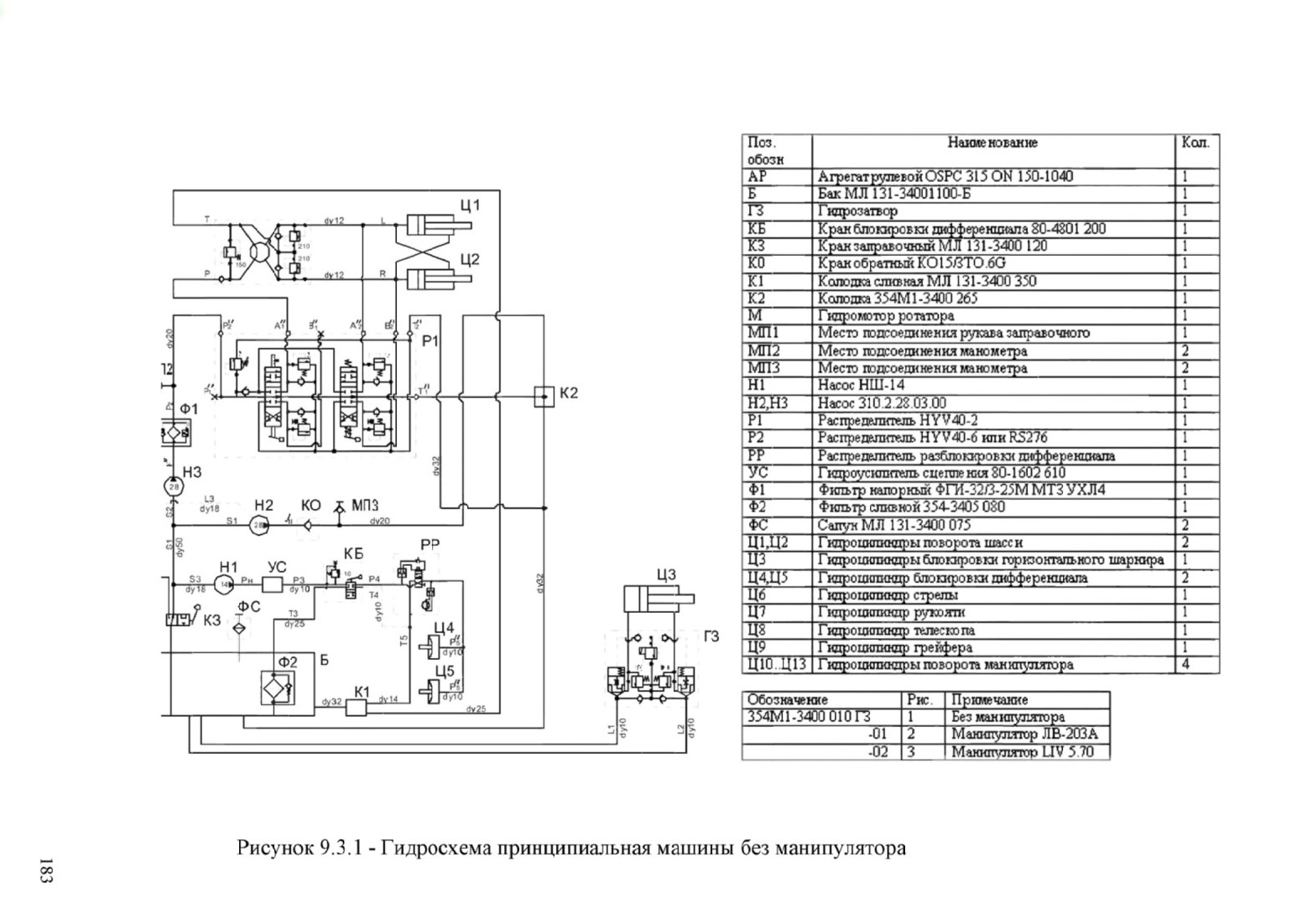

Рисунок 9.3.1 - Гидросхема принципиальная машины без манипулятора

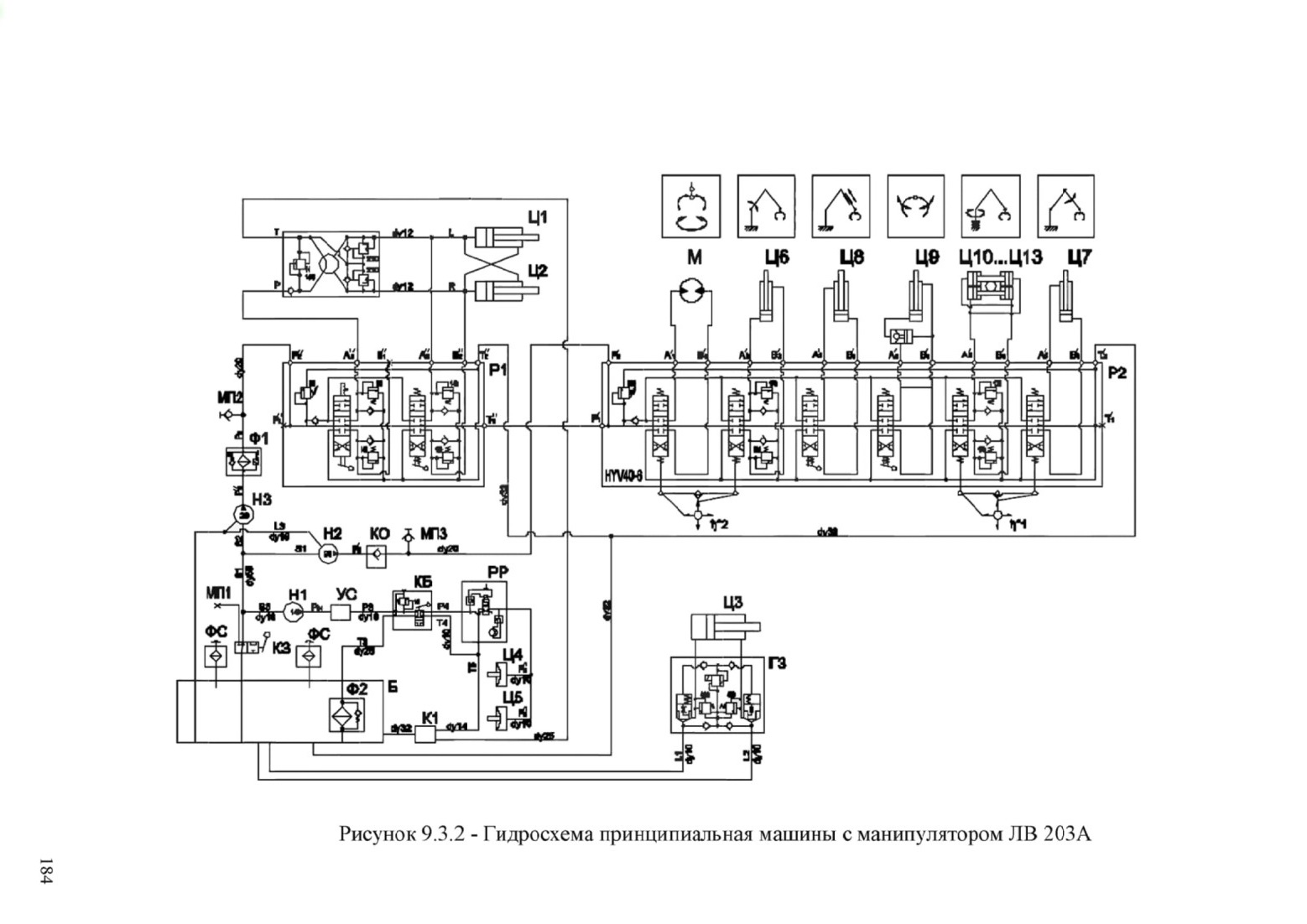

Рисунок 9.3.2 - Гидросхема принципиальная машины с манипулятором JIB 203А

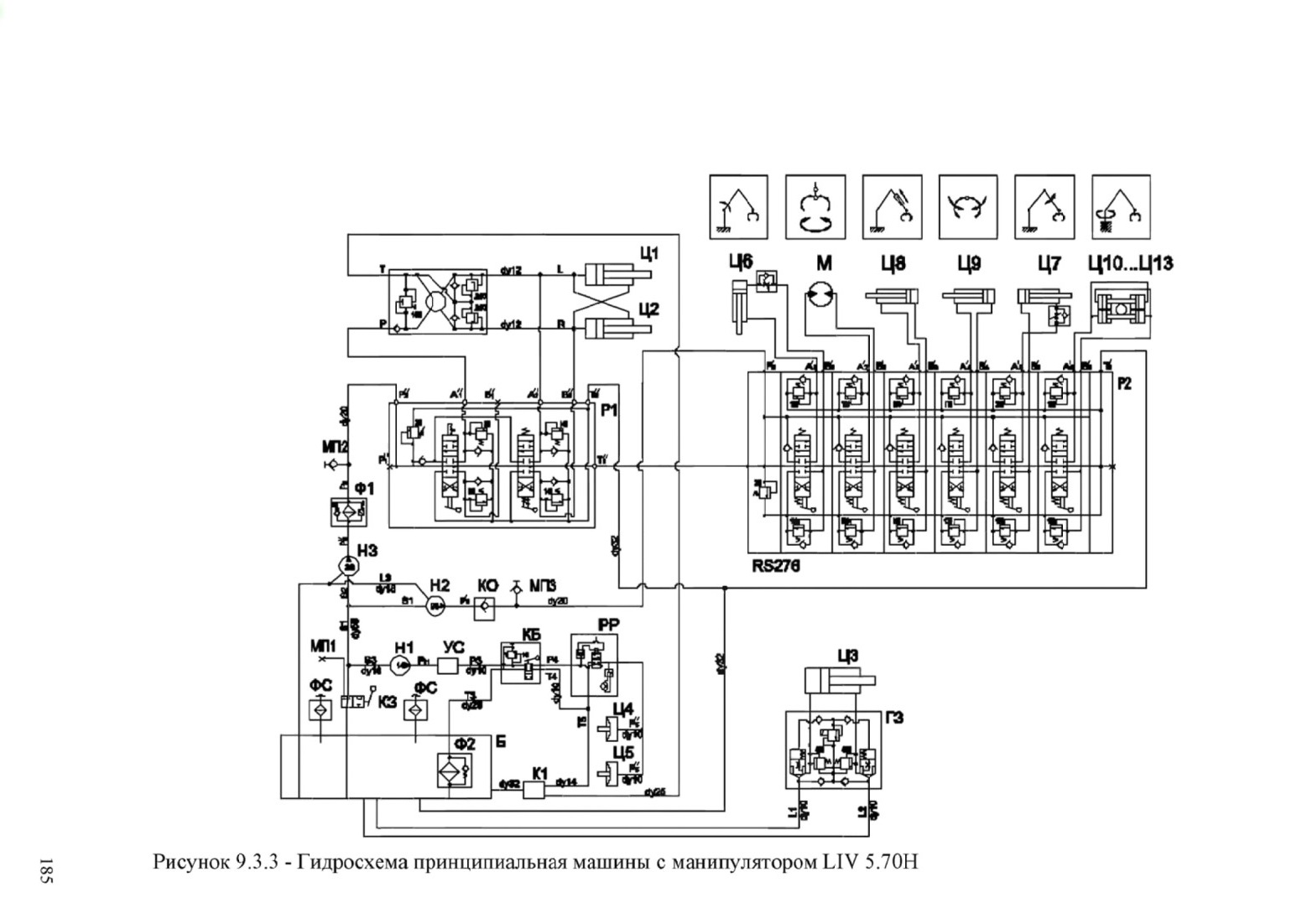

Рисунок 9.3.3 - Гидросхема принципиальная машины с манипулятором LIV 5.70Н

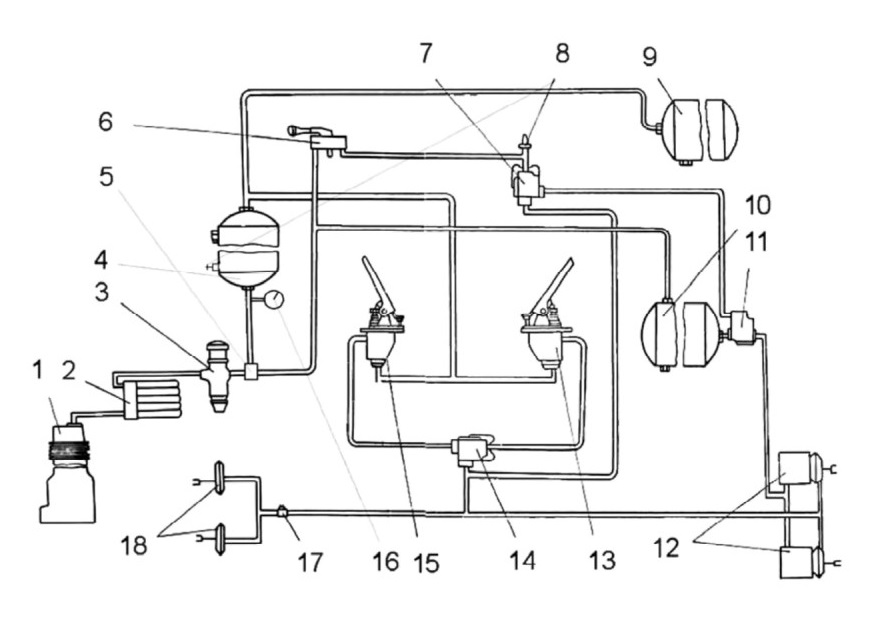

Рисунок 9.5 - Схема пневматического привода тормоза
1 - компрессор; 2 - влагомаслоотделитель; 3 - регулятор давления; 4, 9, 10 - баллоны; 5 - одинарный защитный клапан; 6 - кран тормозной обратного действия ручного управления; 7, 14 - двухмагистральные клапаны; 8 - датчик аварийного давления воздуха; 11 - ускорительный клапан; 12 - тормозная камера с пружинным энергоаккумулятором; 13, 15 - тормозные краны; 16 - датчик ДД10-01М; 17

- выключатель пневматический сигнала торможения; 18 - тормозная камера

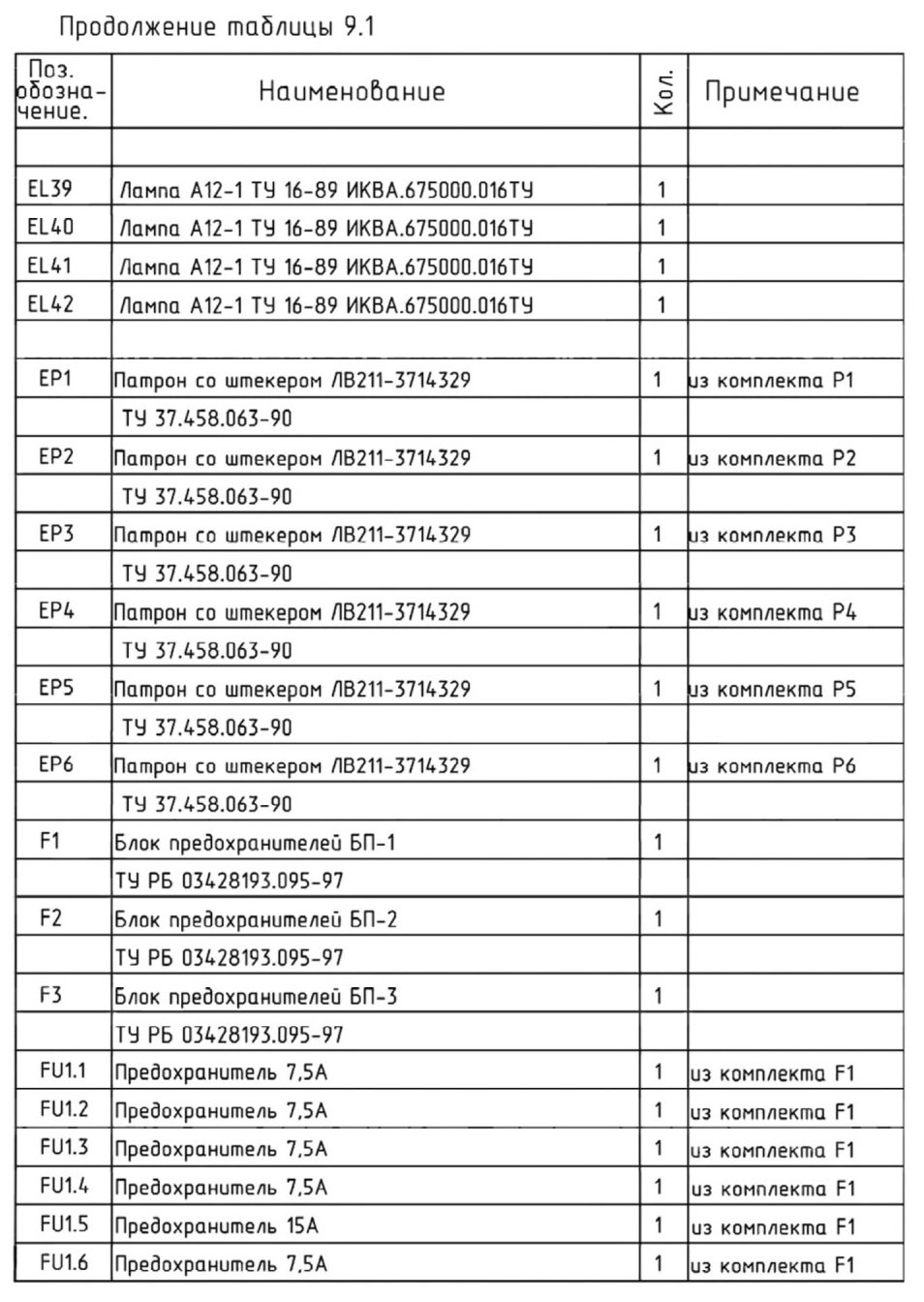

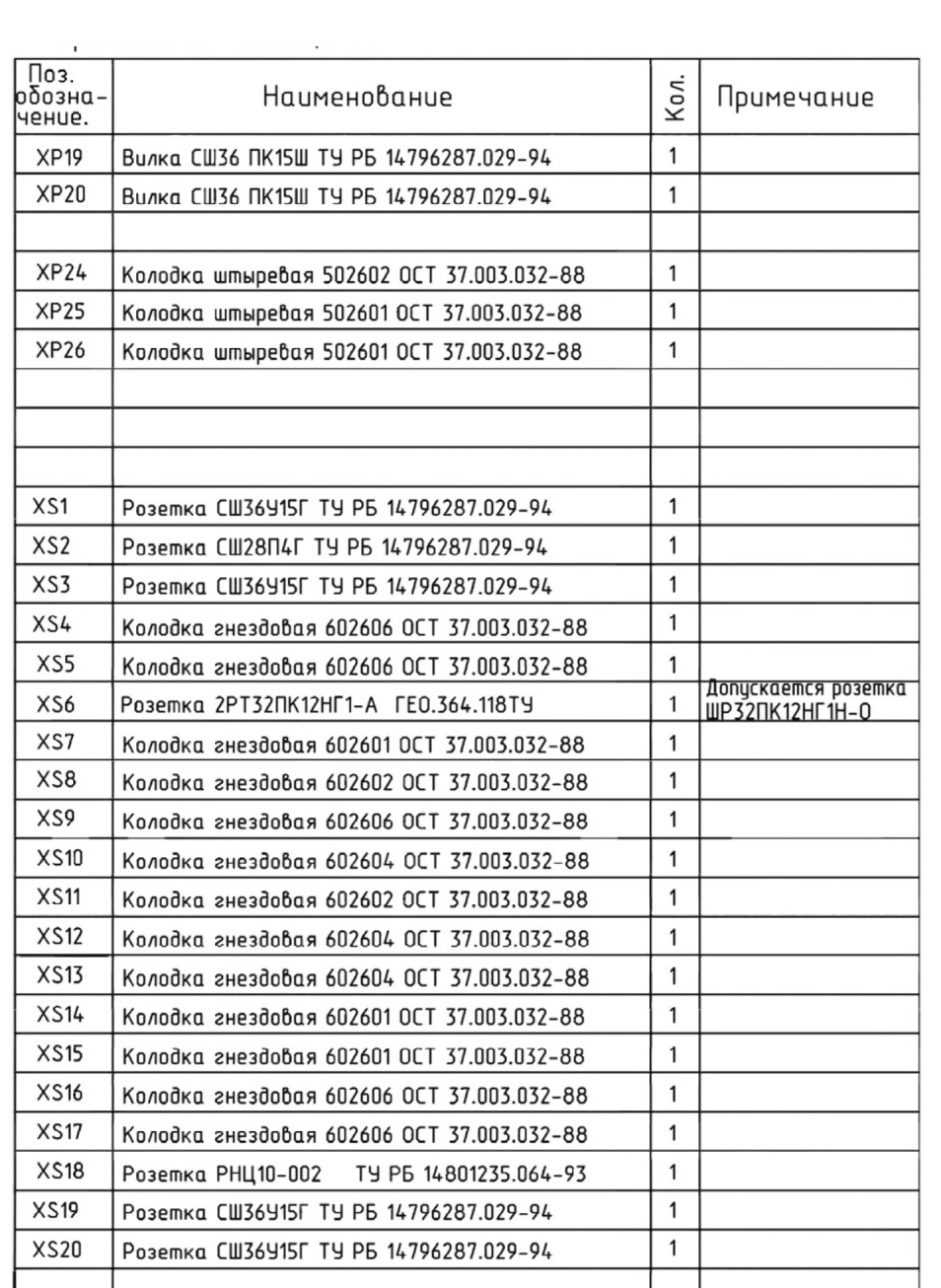

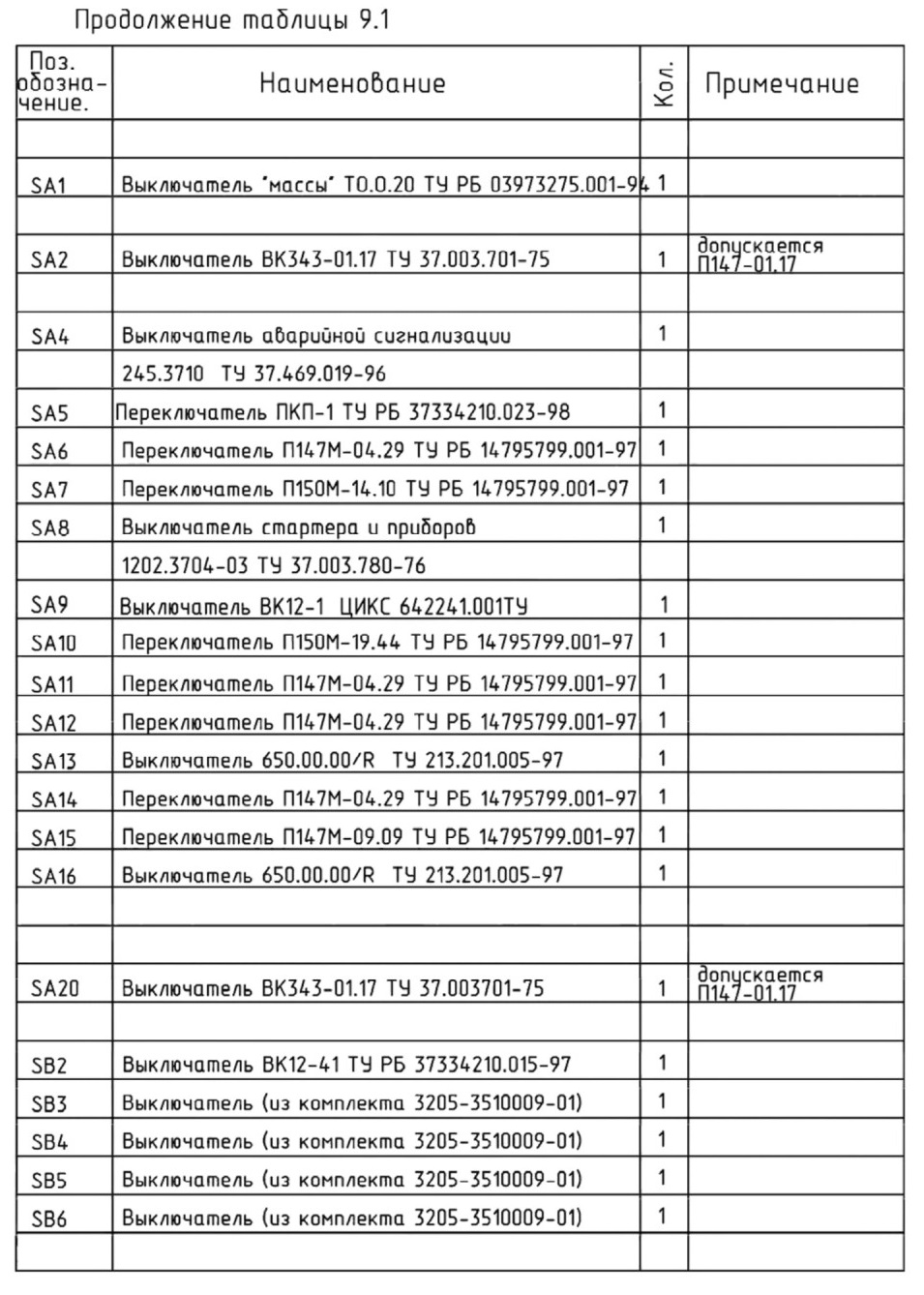

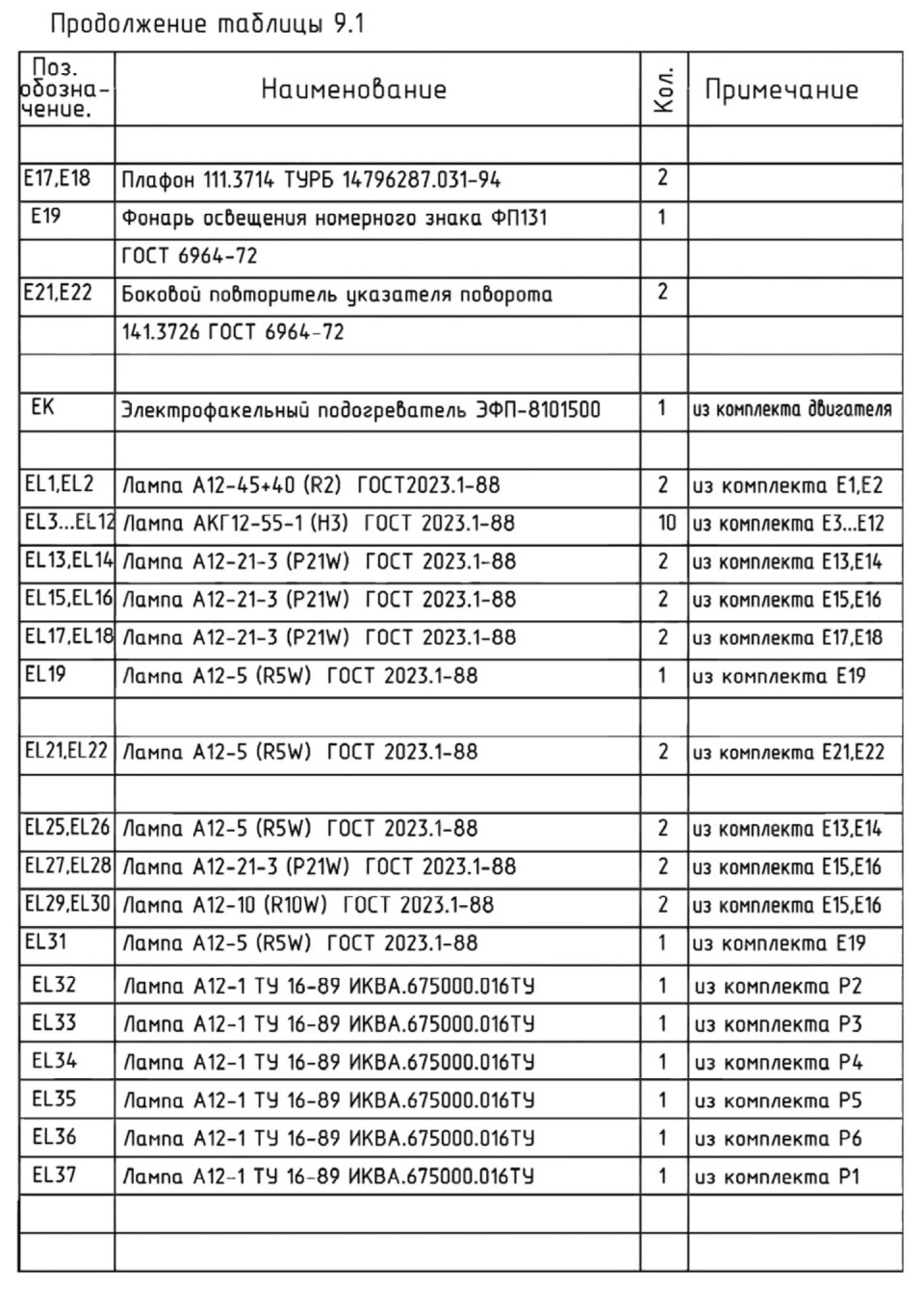

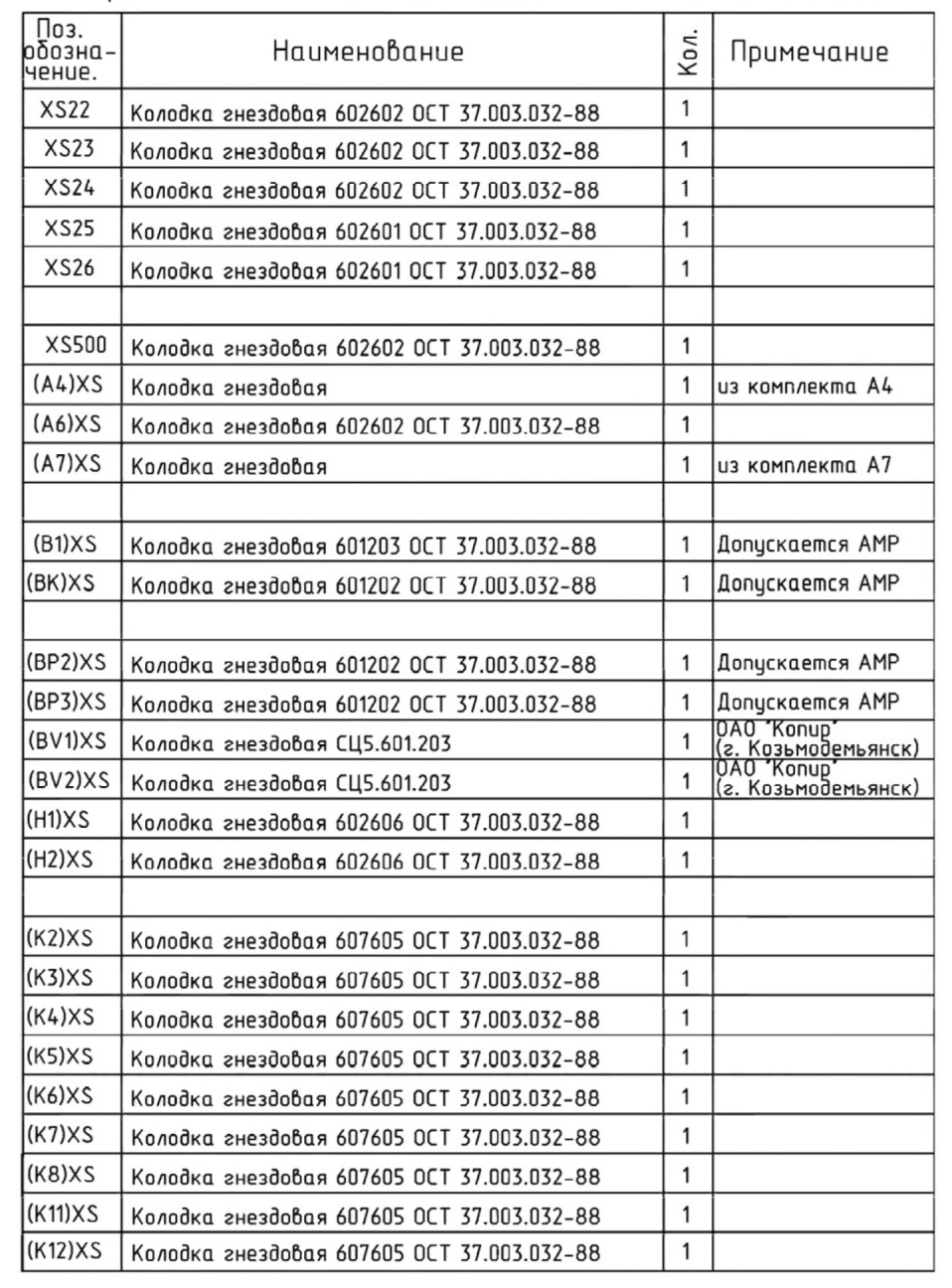

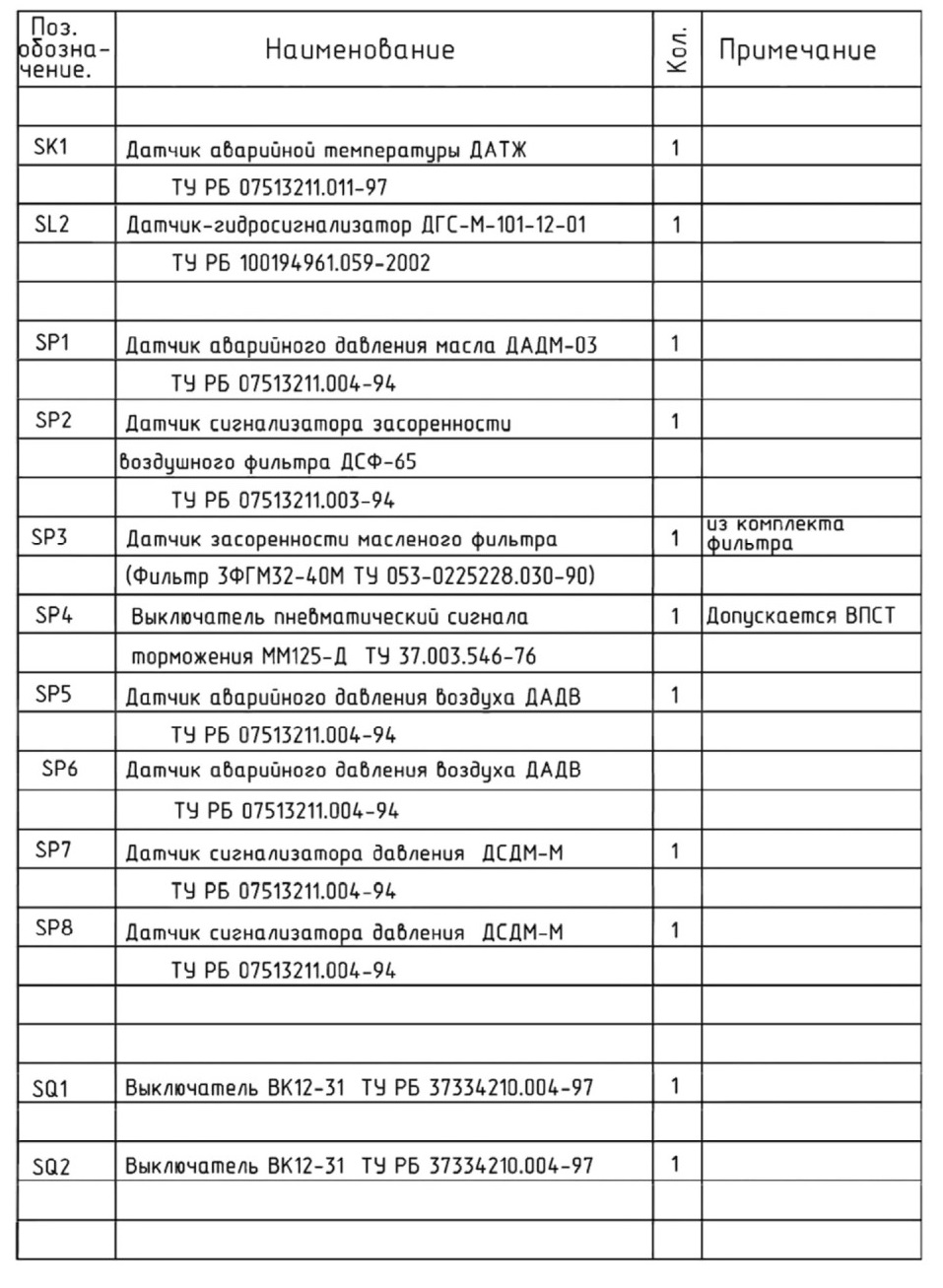

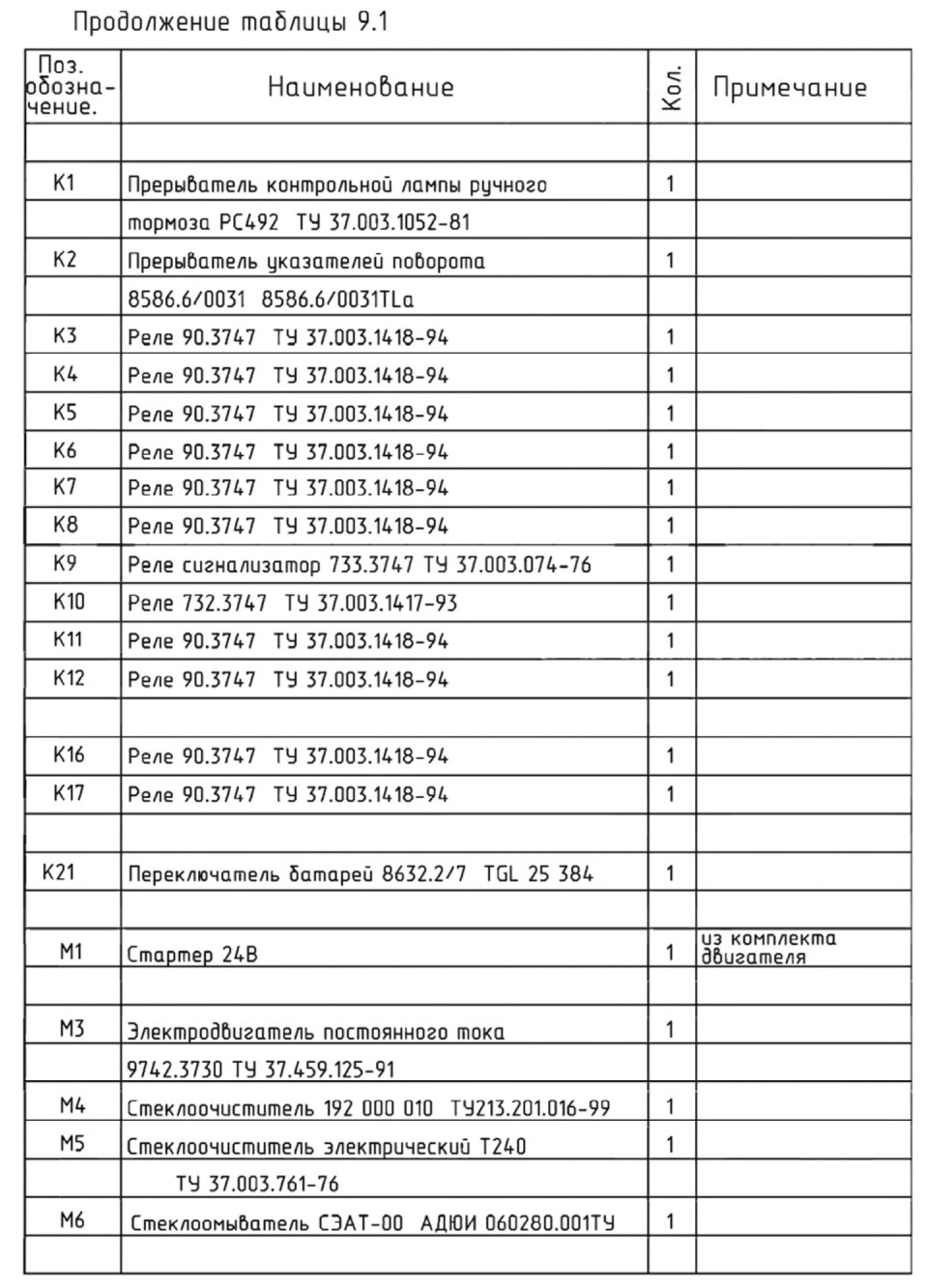

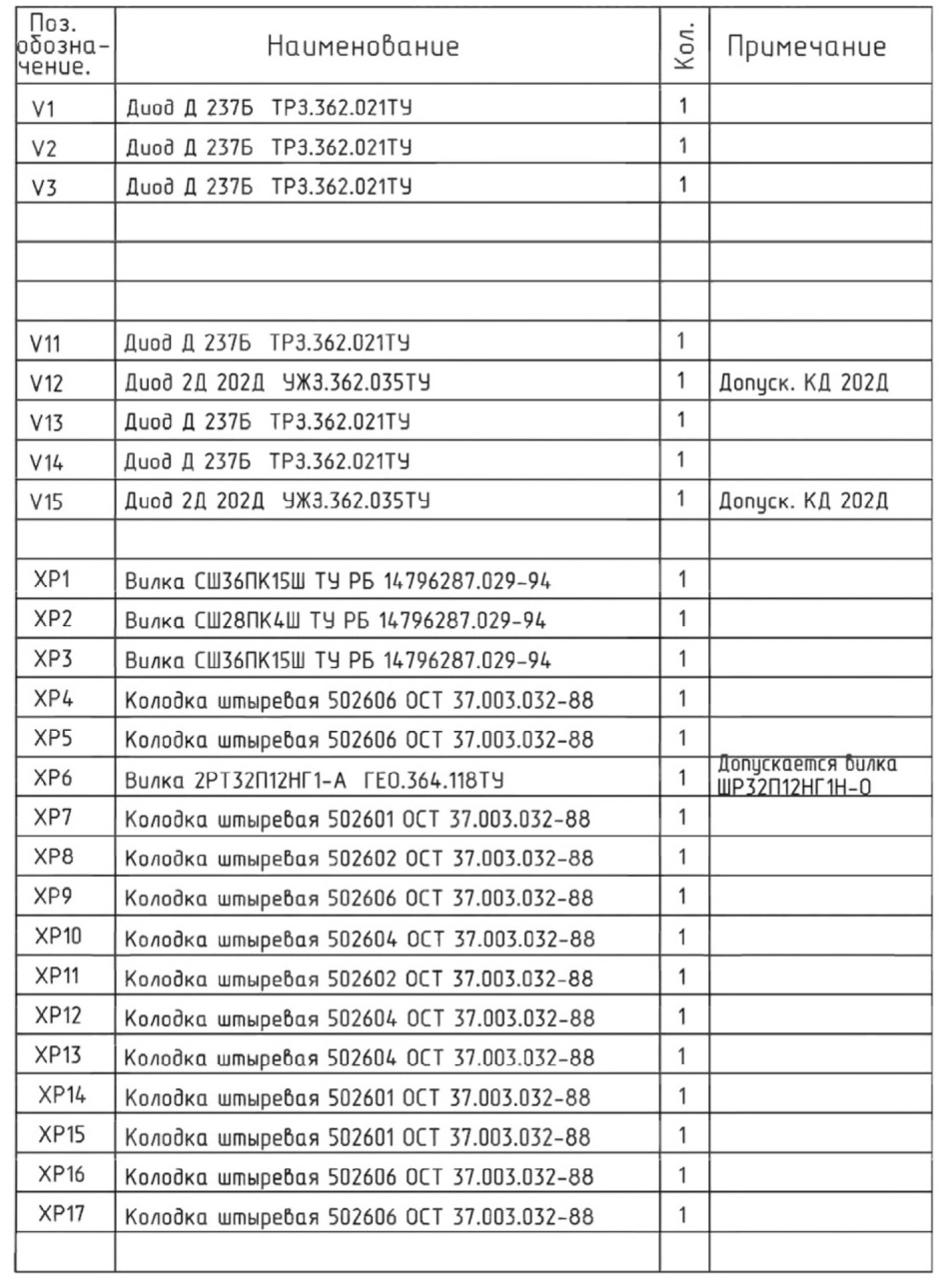

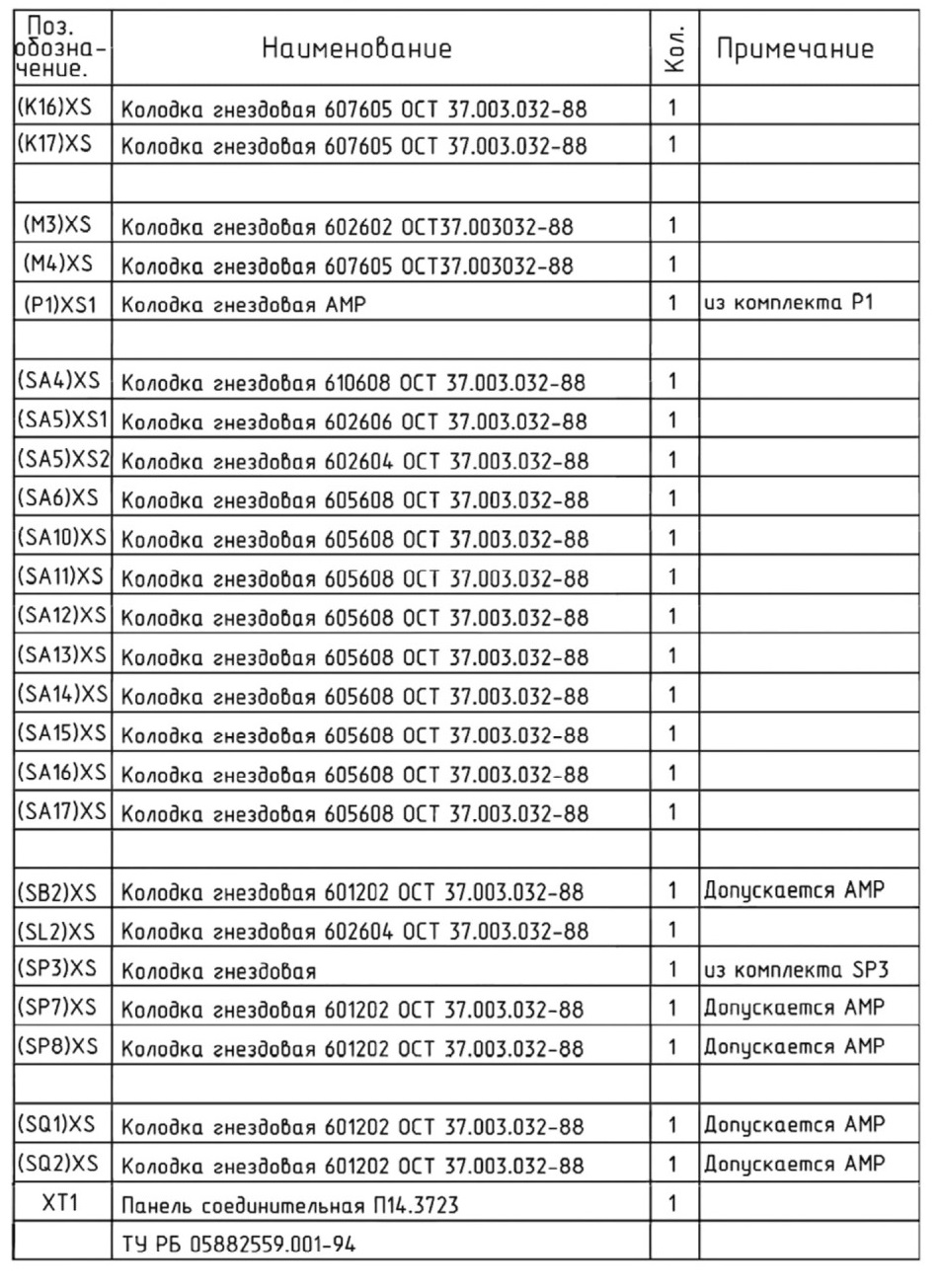

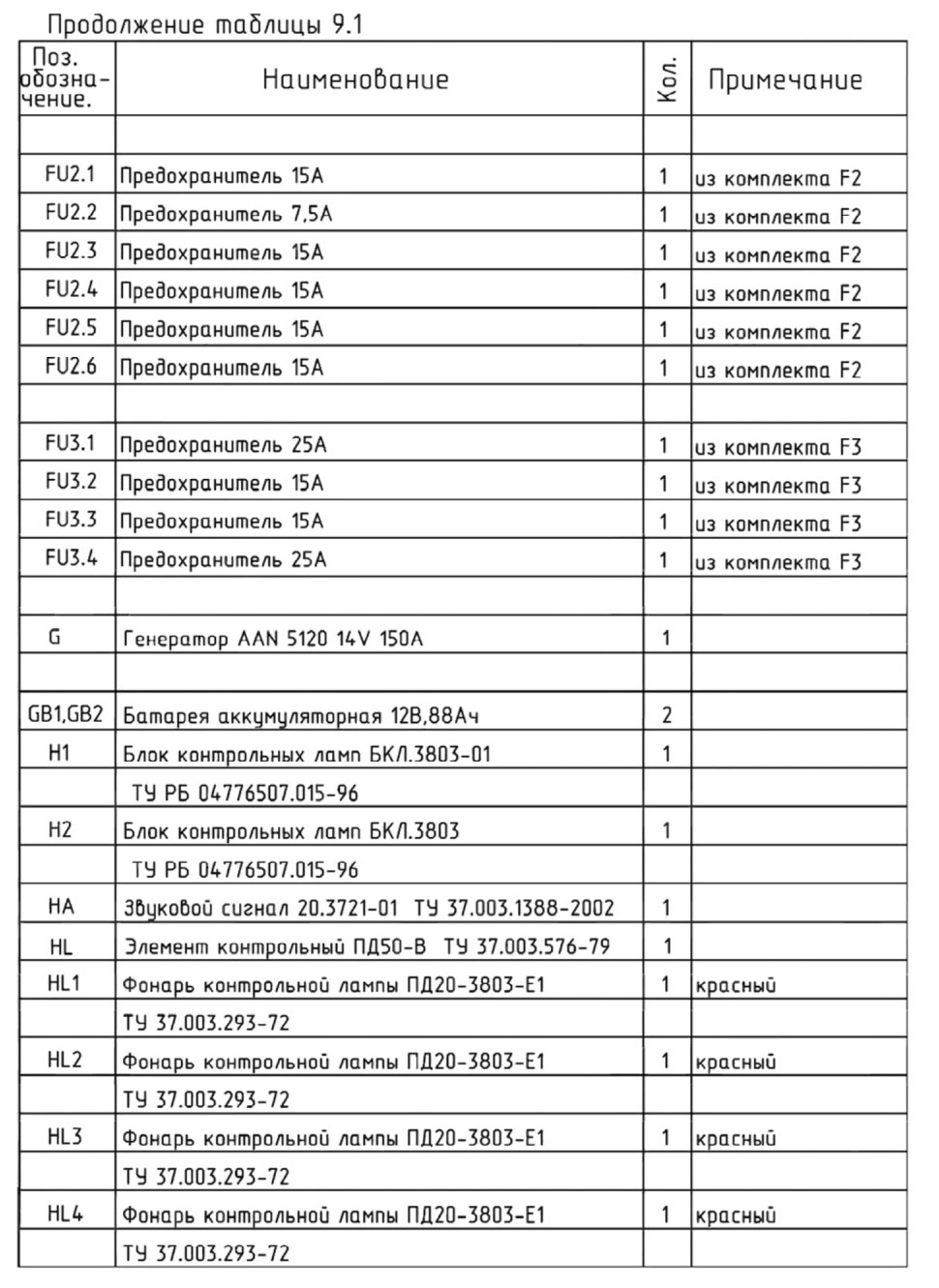

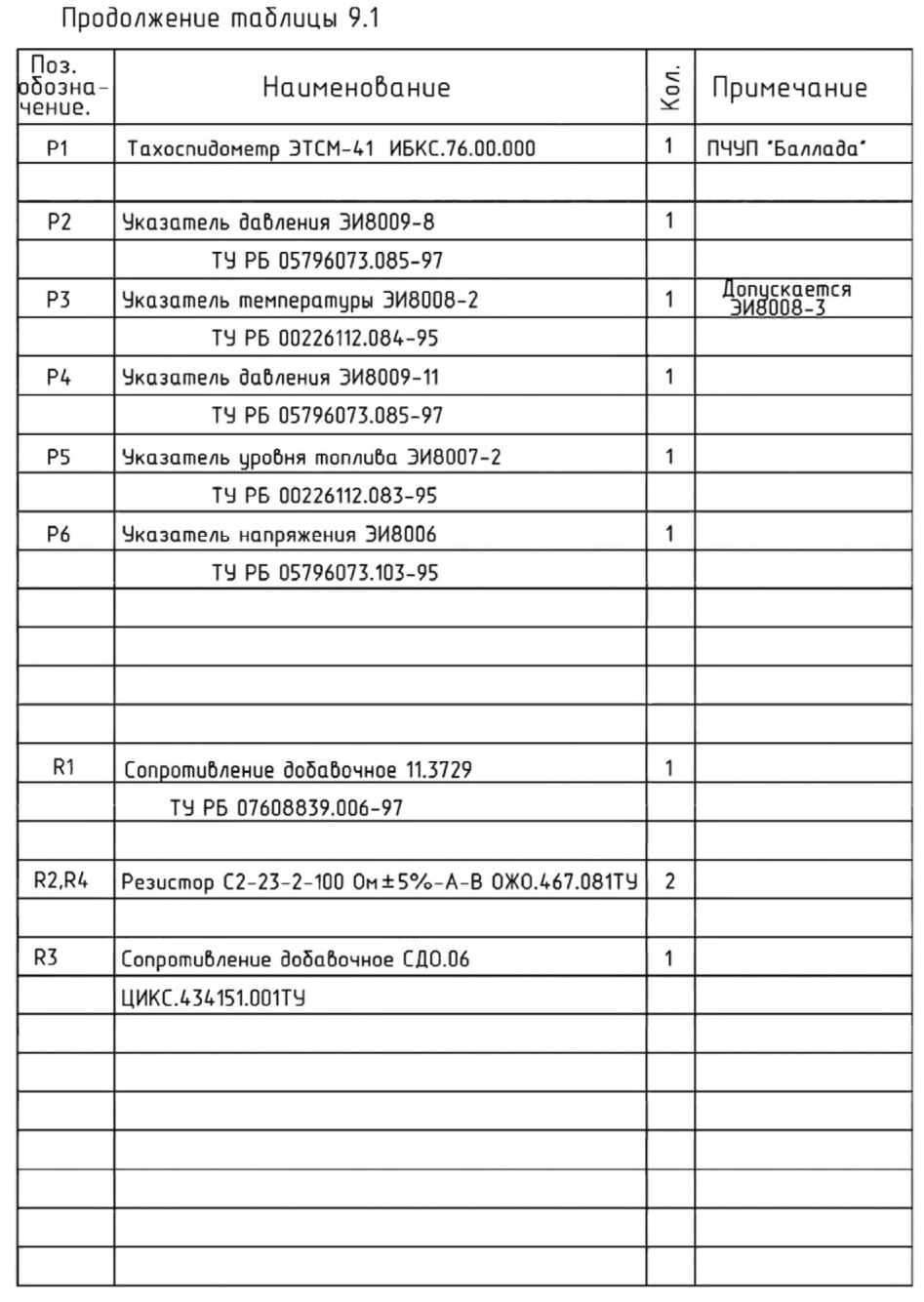

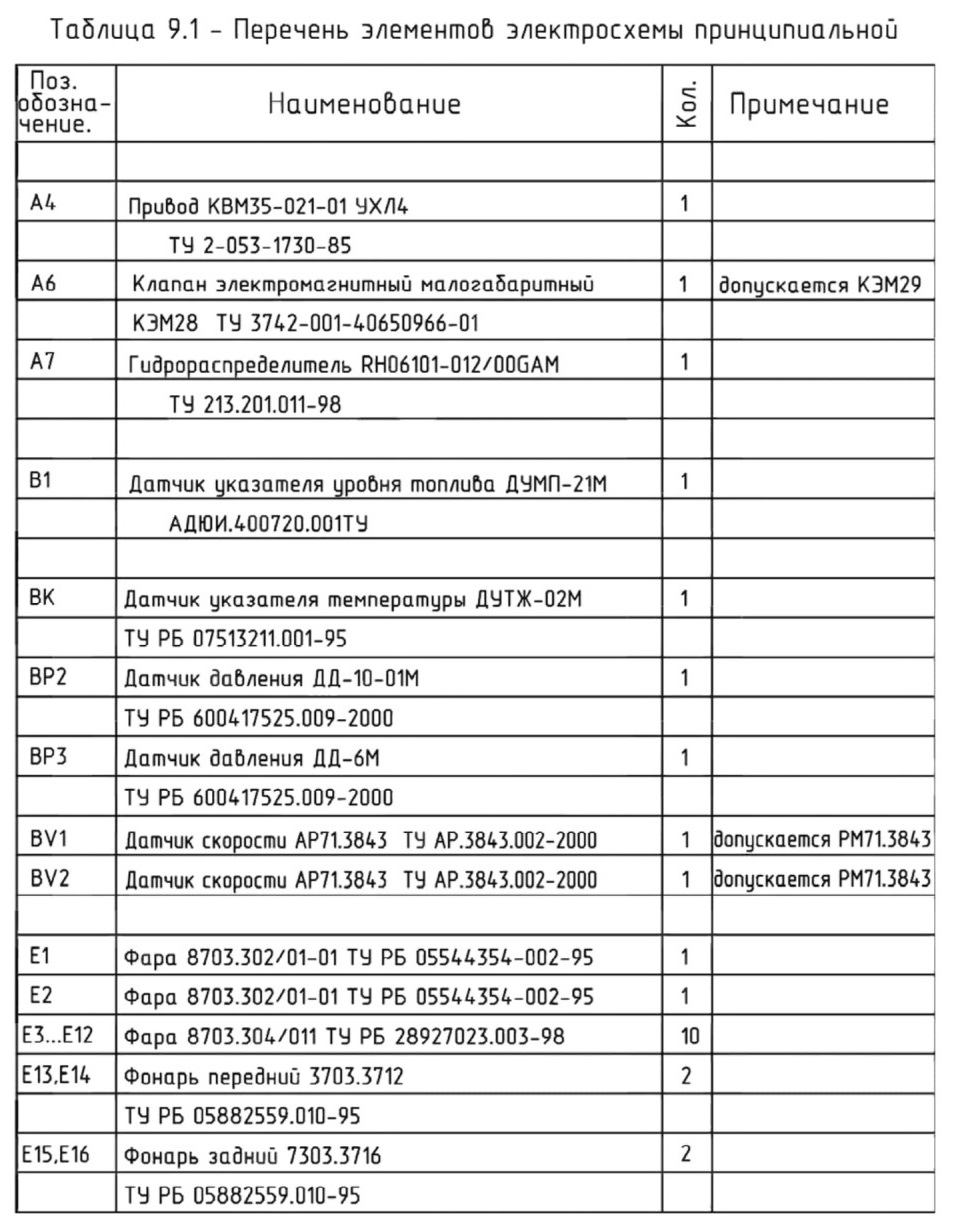

Таблица 9.1 - Перечень элементов электросхемы принципиальной

























































Поз.

обозна­

чение.

Наименование

с:

о

Примечание









А4

Привод КВМ35-021-01 УХЛ4

1





ТУ 2-053-1730-85





А6

Клапан электромагнитный малогабаритный

1

допускается КЭМ29



КЭМ28 ТУ 3742-001-40650966-01





А7

Гидрораспределитель RHO6101-012/00GAM

1





ТУ 213.201.011-98













В1

Датчик указателя уробня топлиВа ДУМП-21М

1





АДЮИ.400720.001ТУ













ВК

Датчик указателя температуры ДУТЖ-02М

1





ТУ РБ 07513211.001-95





ВР2

Датчик давления ДД-10-01М

1





ТУ РБ 600417525.009-2000





ВРЗ

Датчик да&ления ДД-6М

1





ТУ РБ 600417525.009-2000





BV1

Датчик скорости АР71.3843 ТУ АР.3843.002-2000

1

допускается РМ71.3843

BV2

Датчик скорости АР71.3843 ТУ АР.3843.002-2000

1

допускается РМ71.3843









Е1

Фара 8703.302/01-01 ТУ РБ 05544354-002-95

1



Е2

Фара 8703.302/01-01 ТУ РБ 05544354-002-95

1



ЕЗ...Е12

Фара 8703.304/011 ТУ РБ 28927023.003-98

10



Е13.Е14

Фонарь передний 3703.3712

2





ТУ РБ 05882559.010-95





Е15.Е16

Фонарь задний 7303.3716

2





ТУ РБ 05882559.010-95











Поз.

обозна­

чение.

Наименование

Кол.

Примечание









Е17.Е18

Плафон 111.3714 ТУРБ 14796287.031-94

2



Е19

Фонарь осЬещения номерного знака ФП131

1





ГОСТ 6964-72





Е21.Е22

БокоВой побторитель указателя поборота

2





141.3726 ГОСТ 6964-72













ЕК

Электрофакельный подогреБатель ЭФП-8101500

1

из комплекта двигателя









EL1.EL2

Лампа А12-45+40 (R2) ГОСТ2023.1-88

2

из комплекта Е1,Е2

EL3...EL12

Лампа АКГ12-55-1 (НЗ) ГОСТ 2023.1-88

10

из комплекта ЕЗ...Е12

EL13.EL1 А-

Лампа А12-21-3 (P21W) ГОСТ 2023.1-88

2

из комплекта Е13.Е14

EL15.EL16

Лампа А12-21-3 (P21W) ГОСТ 2023.1-88

2

из комплекта Е15.Е16

EL17.EL18

Лампа А12-21-3 (P21W) ГОСТ 2023.1-88

2

из комплекта Е17.Е18

EL19

Лампа А12-5 (R5W) ГОСТ 2023.1-88

1

из комплекта Е19









EL21.EL22

Лампа А12-5 (R5W) ГОСТ 2023.1-88

2

из комплекта Е21.Е22









EL25.EL26

Лампа А12-Б (R5W) ГОСТ 2023.1-88

2

из комплекта Е13.Е14

EL27.EL28

Лампа А12-21-3 (P21W) ГОСТ 2023.1-88

2

из комплекта Е15.Е16

EL29.EL30

Лампа А12-10 (R10W) ГОСТ 2023.1-88

2

из комплекта Е15.Е16

EL31

Лампа А12-5 (R5W) ГОСТ 2023.1-88

1

из комплекта Е19

EL32

Лампа А12-1 ТУ 16-89 ИКВА.675000.016ТУ

1

из комплекта Р2

EL33

Лампа А12-1 ТУ 16-89 ИКВА.675000.016ТУ

1

из комплекта РЗ

EL34

Лампа А12-1 ТУ 16-89 ИКВА.675000.016ТУ

1

из комплекта Р4

EL35

Лампа А12-1 ТУ 16-89 ИКВА.67Б000.016ТУ

1

из комплекта Р5

EL36

Лампа А12-1 ТУ 16-89 ИКВА.67Б000.016ТУ

1

из комплекта Р6

EL37

Лампа А12-1 ТУ 16-89 ИКВА.675000.016ТУ

1

из комплекта Р1







Поз.

обозна­

чение.

Наименование

Кол.

Примечание









EL39

Лампа А12-1 ТУ 16-89 ИКВА.675000.016ТУ

1



EL40

Лампа А12-1 ТУ 16-89 ИКВА.675000.016ТУ

1



EL41

Лампа А12-1 ТУ 16-89 ИКВА.675000.016ТУ

1



EL42

Лампа А12-1 ТУ 16-89 ИКВА.675000.016ТУ

1











ЕР1

Патрон со штекером ЛВ211-3714329

1

J3 комплекта Р1



ТУ 37.458.063-90





ЕР2

Патрон со штекером ЛВ211-3714329

1

J3 комплекта Р2



ТУ 37.458.063-90





ЕРЗ

Патрон со штекером ЛВ211-3714329

1

из комплекта РЗ



ТУ 37.458.063-90





-t

CL­

UJ

Патрон со штекером ЛВ211-3714329

1

J3 комплекта Р4



ТУ 37.458.063-90





ЕР5

Патрон со штекером ЛВ211-3714329

1

J3 комплекта Р5



ТУ 37.458.063-90





ЕР6

Патрон со штекером ЛВ211-3714329

1

J3 комплекта Р6



ТУ 37.458.063-90





F1

Блок предохранителей БП-1

1





ТУ РБ 03428193.095-97





F2

Блок предохранителей БП-2

1





ТУ РБ 03428193.095-97





F3

Блок предохранителей БП-3

1





ТУ РБ 03428193.095-97





FU1.1

Предохранитель 7,5А

1

из комплекта F1

FU1.2

Предохранитель 7,5А

1

из комплекта F1

FU1.3

Предохранитель 7,5А

1

из комплекта F1

FUU

Предохранитель 7,5А

1

из комплекта F1

FU1.5

Предохранитель 15А

1

из комплекта F1

FU1.6

Предохранитель 7.5А

1

из комплекта F1











Поз.

обозна­

чение.

Наименование

с

о

Примечание









FU2.1

Предохранитель 15А

1

из комплекта F2

FU2.2

Предохранитель 7,5А

1

из комплекта F2

FU2.3

Предохранитель 15А

1

из комплекта F2

FU2.4

Предохранитель 1SA

1

из комплекта F2

FU2.5

Предохранитель 15А

1

из комплекта F2

FU2.6

Предохранитель 15А

1

из комплекта F2









FU3.1

Предохранитель 25А

1

из комплекта F3

FU3.2

Предохранитель 15А

1

из комплекта F3

FU3.3

Предохранитель 15А

1

из комплекта F3

FU3.4

Предохранитель 25А

1

из комплекта F3









G

Генератор AAN 5120 14 V 150А

1











GB1.GB2

Батарея аккумуляторная 12В,88Ач





Н1

Блок контрольных ламп БКЛ.3803-01

1





ТУ РБ 04776507.015-96





Н2

Блок контрольных ламп БКЛ.3803

1





ТУ РБ 04776507.015-96





НА

ЗВукоЬой сигнал 20.3721-01 ТУ 37.003.1388-2002

1



HL

Элемент контрольный ПД50-В ТУ 37.003.576-79

1



HL1

Фонарь контрольной лампы ПД20-3803-Е1

1

красный



ТУ 37.003.293-72





HL2

Фонарь контрольной лампы ПД20-3803-Е1

1

красный



ТУ 37.003.293-72





HL3

Фонарь контрольной лампы ПД20-3803-Е1

1

красный



ТУ 37.003.293-72





ни

Фонарь контрольной лампы ПД20-3803-Е1

1

красный



ТУ 37.003.293-72









Поз.

обозна­

чение.

Наименование

Кол.

Примечание









К1

Прерыватель контрольной лампы ручного

1





тормоза РС492 ТУ 37.003.1052-81





К2

Прерыватель указателей поворота

1





8586.6/0031 8586.6/0031TLa





КЗ

Реле 90.3747 ТУ 37.003.1418-94

1



К4

Реле 90.3747 ТУ 37.003.1418-94

1



К5

Реле 90.3747 ТУ 37.003.1418-94

1



Кб

Реле 90.3747 ТУ 37.003.1418-94

1



К7

Реле 90.3747 ТУ 37.003.1418-94

1



К8

Реле 90.3747 ТУ 37.003.1418-94

1



К9

Реле сигнализатор 733.3747 ТУ 37.003.074-76

1



К10

Реле 732.3747 ТУ 37.003.1417-93

1



К11

Реле 90.3747 ТУ 37.003.1418-94

1



К12

Реле 90.3747 ТУ 37.003.1418-94

1











К16

Реле 90.3747 ТУ 37.003.1418-94

1



К17

Реле 90.37U ТУ 37.003.1418-94

1











К21

Переключатель батарей 8632.2/7 TGL 2Б 384

1











М1

Стартер 24В

1

из комплекта двигателя









М3

Электродвигатель постоянного тока

1





9742.3730 ТУ 37.459.125-91





М4

Стеклоочиститель 192 000 010 ТУ213.201.016-99

1



М5

Стеклоочиститель электрический Т240

1





ТУ 37.003.761-76





Мб

Стеклоомыватель СЭАТ-00 АДЮИ 060280.001ТУ

1

















Поз.

обозна­

чение.

Наименование

«с

о

у

Примечание

Р1

Тахоспидометр ЭТСМ-41 ИБКС.76.00.000

1

ПЧУП 'Баллада'









92

Указатель давления ЭИ8009-8

1





ТУ РБ 05796073.085-97





РЗ

Указатель температуры ЭИ8008-2

1

Допускается ОС-0 i



ТУ РБ 00226112.084-95





Р4

Указатель давления ЭИ8009-11

1





ТУ РБ 05796073.085-97





Р5

Указатель уровня топлиВа ЭИ8007-2

1





ТУ РБ 00226112.083-95





Р6

Указатель напряжения ЭИ8006

1





ТУ РБ 05796073.103-95





































R1

Сопротивление добавочное 11.3729

1





ТУ РБ 07608839.006-97













R2.R4

Резистор С2-23-2-100 0м±5%-А-В ОЖ0.467.081ТУ

2











R3

Сопротивление добавочное СД0.06

1





ЦИКС.434151.001ТУ









Поз.

обозна­

чение.

Наименование

о

Примечание









SA1

Выключатель 'массы' ТО.0.20 ТУ РБ 03973275.001-9

+ 1











SA2

Выключатель ВК343-01.17 ТУ 37.003.701-75

1

бопискается П147-01.17









SA4

Выключатель аварийной сигнализации

1





245.3710 ТУ 37.469.019-96





SA5

Переключатель ПКП-1 ТУ РБ 37334210.023-98

1



SA6

Переключатель П147М-04.29 ТУ РБ 14795799.001-97

1



SA7

Переключатель П150М-14.10 ТУ РБ 14795799.001-97

1



SA8

Выключатель стартера и приборов

1





1202.3704-03 ТУ 37.003.780-76





SA9

Выключатель ВК12-1 ЦИКС 642241.001ТУ

1



5А10

Переключатель П150М-19.44 ТУ РБ 14795799.001-97

1



SA11

Переключатель П147М-04.29 ТУ РБ 14795799.001-97

1



SA12

Переключатель П147М-04.29 ТУ РБ 14795799.001-97

1



SA13

Выключатель 650.00.00/R ТУ 213.201.005-97

1



SA14

Переключатель П147М-04.29 ТУ РБ 14795799.001-97

1



SA15

Переключатель П147М-09.09 ТУ РБ 14795799.001-97

1



SA16

Выключатель 650.00.00/R ТУ 213.201.005-97

1



















SA20

Выключатель ВК343-01.17 ТУ 37.003701-75

1

бопискается П14 7 - 01.17









SB2

Выключатель ВК12-41 ТУ РБ 37334210.015-97

1



SB3

Выключатель (из комплекта 3205-3510009-01)

1



SB4

Выключатель (из комплекта 3205-3510009-01)

1



SBS

Выключатель (из комплекта 3205-3510009-01)

1



SB6

Выключатель (из комплекта 3205-3510009-01)

1







Поз.

обозна­

чение.

Наименование

о

Примечание









SK1

Датчик аварийной температуры ДАТЖ

1





ТУ РБ 07513211.011-97





SL2

Датчик-гибросигнализатор ДГС-М-101-12-01

1





ТУ РБ 100194961.059-2002













SP1

Датчик аварийного давления масла ДАДМ-03

1





ТУ РБ 07513211.004-94





SP2

Датчик сигнализатора засоренности

1





воздушного фильтра ДСФ-65







ТУ РБ 07513211.003-94





SP3

Датчик засоренности масленого фильтра

1

из комплекта фильтра



(Фильтр ЗФГМ32-40М ТУ 053-0225228.030-90)





SP4

Выключатель пневматический сигнала

1

Допускается ВПСТ



торможения ММ125-Д ТУ 37.003.546-76





SP5

Датчик аварийного давления воздуха ДАДВ

1





ТУ РБ 07513211.004-94





SP6

Датчик аварийного бавления воздуха ДАДВ







ТУ РБ 07513211.004-94





SP7

Датчик сигнализатора бавления ДСДМ-М

1





ТУ РБ 07513211.004-94





SP8

Датчик сигнализатора бавления ДСДМ-М

1





ТУ РБ 07513211.004-94





















SQ1

Выключатель ВК12-31 ТУ РБ 37334210.004-97

1











SQ2

Выключатель ВК12-31 ТУ РБ 37334210.004-97

1







Поз.

обозна­

чение.

Наименование

с:

о

Примечание

V1

Диоа Д 237Б ТР3.362.021ТУ

1



V2

Диоа Д 237Б ТР3.362.021ТУ

1



V3

Диоа Д 237Б ТР3.362.021ТУ

1



























V11

Диоа Д 237Б ТР3.362.021ТУ

1



V12

Диоа 2Д 202Д УЖ3.362.035ТУ

1

Допуск. КД 202Д

V13

Диоа Д 237Б ТР3.362.021ТУ

1



V14

Диоа Д 237Б ТР3.362.021ТУ

1



V15

Диоа 2Д 202Д УЖ3.362.035ТУ

1

Допуск. КД 202Д









ХР1

Вилка СШ36ПК1БШ ТУ РБ 14796287.029-94

1



ХР2

Вилка СШ28ПК4Ш ТУ РБ 14796287.029-94

1



ХРЗ

Вилка СШ36ПК15Ш ТУ РБ 14796287.029-94

1



ХР4

Колобка штыревая 502606 ОСТ 37.003.032-88

1



ХР5

Колобка штыревая 502606 ОСТ 37.003.032-88

1



ХР6

Вилка 2РТ32П12НГ1-А ГЕ0.364.118ТУ

1

Допускается вилка ШР32П12НГ1Н-0

ХР7

Колодка штыревая 502601 ОСТ 37.003.032-88

1



ХР8

Колодка штыревая 502602 ОСТ 37.003.032-88

1



ХР9

Колодка штыревая 502606 ОСТ 37.003.032-88

1



ХР10

Колодка штыревая 502604 ОСТ 37.003.032-88

1



ХР11

Колодка штыревая 502602 ОСТ 37.003.032-88

1



ХР12

Колодка штыревая 502604 ОСТ 37.003.032-88

1



ХР13

Колодка штыревая 502604 ОСТ 37.003.032-88

1



ХР14

Колодка штыревая 502601 ОСТ 37.003.032-88

1



ХР15

Колодка штыревая 502601 ОСТ 37.003.032-88

1



ХР16

Колодка штыревая 502606 ОСТ 37.003.032-88

1



ХР17

Колодка штыревая 502606 ОСТ 37.003.032-88

1





Поз.

обозна­

чение.

Наименование

Кол.

Примечание

ХР19

Вилка СШ36 ПК15Ш ТУ РБ 14796287.029-94

1



ХР20

Вилка СШ36 ПК15Ш ТУ РБ 14796287.029-94

1











ХР24

Колобка штыребая 502602 ОСТ 37.003.032-88

1



ХР25

Колобка штыребая 502601 ОСТ 37.003.032-88

1



ХР26

Колобка штыребая 502601 ОСТ 37.003.032-88

1



























XS1

Розетка СШ36У15Г ТУ РБ 14796287.029-94

1



XS2

Розетка СШ28П4Г ТУ РБ 14796287.029-94

1



XS3

Розетка СШ36У15Г ТУ РБ 14796287.029-94

1



XS4

Колобка гнезбобая 602606 ОСТ 37.003.032-88

1



XS5

Колобка гнезбобая 602606 ОСТ 37.003.032-88

1



XS6

Розетка 2РТ32ПК12НГ1-А ГЕ0.364.118ТУ

1

Допускается розетка ШР32ПК12НГ1Н-0

XS7

Колобка гнезбобая 602601 ОСТ 37.003.032-88

1



XS8

Колобка гнезбобая 602602 ОСТ 37.003.032-88

1



XS9

Колобка гнезбобая 602606 ОСТ 37.003.032-88

1



XS10

Колобка гнезбобая 602604 ОСТ 37.003.032-88

1



XS11

Колобка гнезбобая 602602 ОСТ 37.003.032-88

1



XS12

Колобка гнезбобая 602604 ОСТ 37.003.032-88

1



XS13

Колобка гнезбобая 602604 ОСТ 37.003.032-88

1



XS14

Колобка гнезбобая 602601 ОСТ 37.003.032-88

1



XS15

Колобка гнезбобая 602601 ОСТ 37.003.032-88

1



XS16

Колобка гнезбобая 602606 ОСТ 37.003.032-88

1



XS17

Колобка гнезбобая 602606 ОСТ 37.003.032-88

1



XS18

Розетка РНЦ10-002 ТУ РБ 14801235.064-93

1



XS19

Розетка СШ36У15Г ТУ РБ 14796287.029-94

1



XS20

Розетка СШ36У15Г ТУ РБ 14796287.029-94

1





Поз.

обозна­

чение.

Наименование

Кол.

Примечание

XS22

Колобка гнезбобая 602602 ОСТ 37.003.032-88

1



XS23

Колобка гнезбобая 602602 ОСТ 37.003.032-88

1



XS24

Колобка гнезбоЬая 602602 ОСТ 37.003.032-88

1



XS25

Колобка гнезбобая 602601 ОСТ 37.003.032-88

1



XS26

Колобка гнезбобая 602601 ОСТ 37.003.032-88

1











XS500

Колобка гнезбобая 602602 ОСТ 37.003.032-88

1



(AMXS

Колобка гнезбобая

1

из комплекта AU

(A6)XS

Колобка гнезбобая 602602 ОСТ 37.003.032-88

1



(A7)XS

Колобка гнезбобая

1

из комплекта А7









(B1)XS

Колобка гнезбобая 601203 ОСТ 37.003.032-88

1

Допускается АМР

(BK)XS

Колобка гнезбобая 601202 ОСТ 37.003.032-88

1

Допускается АМР









(BP2)XS

Колобка гнезбобая 601202 ОСТ 37.003.032-88

1

Допускается АМР

(BP3)XS

Колобка гнезбобая 601202 ОСТ 37.003.032-88

1

Допускается АМР

(BVDXS

Колобка гнезбобая СЦ5.601.203

1

ОАО "Копир'

(г. Козьмооемьянск)

(BV2)XS

Колобка гнезбобая СЦ5.601.203

1

ОАО 'Копир'

(г. Козьмооемьянск)

(HDXS

Колобка гнезбобая 602606 ОСТ 37.003.032-88

1



(H2)XS

Колобка гнезбобая 602606 ОСТ 37.003.032-88

1











(K2)XS

Колобка гнезбобая 607605 ОСТ 37.003.032-88

1



(K3)XS

Колобка гнезбобая 607605 ОСТ 37.003.032-88

1



(K4)XS

Колобка гнезбобая 607605 ОСТ 37.003.032-88

1



(K5)XS

Колобка гнезбобая 607605 ОСТ 37.003.032-88

1



(K6)XS

Колобка гнезбобая 607605 ОСТ 37.003.032-88

1



(K7)XS

Колобка гнезбобая 607605 ОСТ 37.003.032-88

1



(K8)XS

Колобка гнезбобая 607605 ОСТ 37.003.032-88

1



(K1DXS

Колобка гнезбобая 607605 ОСТ 37.003.032-88

1



(K12)XS

Колобка гнезбобая 607605 ОСТ 37.003.032-88

1







Поз.

обозна­

чение.

Наименование

Кол.

Примечание

(K16JXS

Колобка гнезбобая 607605 ОСТ 37.003.032-88

1



(K17JXS

Колобка гнезбобая 607605 ОСТ 37.003.032-88

1











(M3)XS

Колобка гнезбобая 602602 ОСТ37.003032-88

1



(M4)XS

Колобка гнезбобая 607605 ОСТ37.003032-88

1



(PDXS1

Колобка гнезбобая АМР

1

из комплекта Р1









(SA4)XS

Колобка гнезбобая 610608 ОСТ 37.003.032-88

1



(SA5)XS1

Колобка гнезбобая 602606 ОСТ 37.003.032-88

1



(SA5)XS2

Колобка гнезбобая 602604 ОСТ 37.003.032-88

1



(SA6)XS

Колобка гнезбобая 605608 ОСТ 37.003.032-88

1



(SA10)XS

Колобка гнезбобая 605608 ОСТ 37.003.032-88

1



(SAH)XS

Колобка гнезбобая 605608 ОСТ 37.003.032-88

1



(SA12)XS

Колобка гнезбобая 605608 ОСТ 37.003.032-88

1



(SA13)XS

Колобка гнезбобая 605608 ОСТ 37.003.032-88

1



(SA14)XS

Колобка гнезбобая 605608 ОСТ 37.003.032-88

1



(SA15)XS

Колобка гнезбобая 605608 ОСТ 37.003.032-88

1



(SA16)XS

Колобка гнезбобая 605608 ОСТ 37.003.032-88

1



(SA17)XS

Колобка гнезбобая 605608 ОСТ 37.003.032-88

1











(SB2)XS

Колобка гнезбобая 601202 ОСТ 37.003.032-88

1

Допускается АМР

(SL2)XS

Колобка гнезбобая 602604 ОСТ 37.003.032-88

1



(SP3)XS

Колобка гнезбобая

1

из комплекта SP3

(SP7)XS

Колобка гнезбобая 601202 ОСТ 37.003.032-88

1

Допускается АМР

(SP8)XS

Колобка гнезбобая 601202 ОСТ 37.003.032-88

1

Допускается АМР









(SQ1)XS

Колобка гнезбобая 601202 ОСТ 37.003.032-88

1

Допускается АМР

(SQ2)XS

Колобка гнезбобая 601202 ОСТ 37.003.032-88

1

Допускается АМР

XT1

Панель соебинительная П14.3723

1





ТУ РБ 05882559.001-94













Лист регистрации изменений









содержание      ..     11      12      13
