МАШИНА ЛЕСНАЯ ПОГРУЗОЧНО-ТРАНСПОРТНАЯ "БЕЛАРУС" МЛПТ-354М1. Руководство - часть 1

Республиканское унитарное предприятие "МИНСКИЙ ТРАКТОРНЫЙ ЗАВОД"
МАШИНА ЛЕСНАЯ ПОГРУЗОЧНО-ТРАНСПОРТНАЯ "БЕЛАРУС" МЛПТ-354М1

Руководство по эксплуатации

3 54М1-0000010 РЭ

Содержание

1 Описание и работа машины
1.1 Назначение
1.2 Технические характеристики
1.2.1 Двигатель
1.2.2 Система питания двигателя
1.2.3 Система смазки двигателя
1.2.4 Система охлаждения двигателя
1.2.5 Трансмиссия
1.2.6 Сцепление
1.2.7 Редуктор реверса
1.2.8 Коробка перемены передач
1.2.9 Передний мост
1.2.10 Привод заднего моста
1.2.11 Задний мост
1.2.12 Колеса и шины
1.2.13 Тормозная система
1.2.14 Рама машины
1.2.15 Кабина
1.2.16 Рулевое управление
1.2.17 Г идросистема
1.2.18 Электрооборудование
1.2.19 Манипулятор
1.2.20 Прочее оборудование

1.3 Состав машины
1.4 Устройство и работа
1.5 Средства измерения, инструмент и принадлежности
1.6 Маркировка и пломбирование
1.7 Упаковка
2 Органы управления машиной
2.1 Передний пост управления
2.2 Передний щиток приборов
2.2.1 Тахоспидометр
2.3 Реверсивный пост управления
2.4 Задний щиток приборов
2.6 Управление компрессором
2.7 Регулировка положения рулевого колеса и рулевой колонки
2.8 Сиденье оператора
2.8.1 Органы управления сиденья
2.8.2 Механизм реверсирования сиденья
2.9 Управление заправочным краном
2.11 Управление блокировкой шарнира сочленения иолурам
2.12 Система вентиляции и отопления кабины
2.13 Отопитель
3 Эксплуатационные ограничения
4 Подготовка машины к работе
4.1 Требования к техническому состоянию машины
4.2 Обкатка машины
4.3 Подготовка двигателя к пуску
4.4 Пуск двигателя
5 Использование машины
5.1 Требования безопасности при работе машины

5.2 Требования пожарной безопасности 70

5.3 Общие указания по эксплуатации 71

5.4 Возможные неисправности и методы их устранения 73

5.5 Трогание с места и движение 85

5.6 Движение машины в положении реверса 86

5.7 Остановка машины 87

5 .8 Остановка двигателя 87

5.9 Блокировка шарнира полурам 88

5.10 Работа манипулятора и транспортирование сортимента 89

5.11 Особенности эксплуатации машины в зимний период года 92

5.12 Устройство, работа и обслуживание отопителя 95

5.12.1 Указания по безопасности и техническому обслуживанию 95

5.12.2 Управление отопителем 97

5.12.3 Работа 100

5.12.3 Необходимые меры при неисправностях отопителя 100

5.12.4 Выдача кода неисправности 101

5.13 Особенности эксплуатации машины в трудных дорожных уело- 102 виях

6 Техническое обслуживание 104

6.1 Общие указания. Схема смазки (заправки) машины 104

6.2 Требования безопасности при проведении ТО 115

6.3 Техническое обслуживание по окончании обкатки (не менее чем

30 часов работы двигателя) ^

6.4 Перечень работ для различных видов технического

обслуживания * * ^

6.5 Техническое обслуживание, несовпадающее со сроками

133

проведения ТО-1,ТО-2 и ТО-3 ( не более чем через 2000 ч)

6.6 Сезонное техническое обслуживание (СО) 134

6.7 Проверка технического состояния машины 136

7 Техническое обслуживание составных частей машины

Проверка уровня масла в картере двигателя 137

Проверка уровня охлаждающей жидкости в системе охлаждения 137 двигателя

Проверка натяжения ремня вентилятора 137

Очистка ротора центробежного масляного фильтра 137

Промывка фильтра предварительной очистки масла 138

Обслуживание турбокомпрессора 138

Проверка зазора между клапанами и коромыслами 141

Проверка затяжки болтов крепления головки цилиндров 141

Слив отстоя и замена фильтрующего элемента фильтра

143

тонкой очистки топлива

Слив отстоя и промывка фильтра грубой очистки топлива 143

Заполнение системы питания топливом и удаление воздуха 145

Техническое обслуживание воздухоочистителя 145

Обслуживание и промывка системы охлаждения двигателя 147

Проверка и регулировка форсунки 148

Проверка угла начала подачи топлива насосом на двигателе 149

Обслуживание привода управления сцеплением 151

Регулировка привода управления тормозами 154
Порядок замены фильтроэлемента напорного фильтра

154

гидропривода

Порядок замены фильтроэлемента сливного фильтра

156

гидропривода
Методика проведения основных смазочно-заправочных работ 157

Общие указания 157

Заправка и замена РЖ в баке гидропривода 157

Замена масла в системе смазки двигателя 159

Замена масла в агрегатах трансмиссии 161

Проведение смазочных работ по манипулятору 162

Проведение смазочных работ по шасси машины 162

7.21 Прокачка контуров гидросистемы машины

7.21.1 Прокачка контура управления поворотом и сцеплением, прокачка гидросистемы манипулятора

7.22 Техническое обслуживание рукояти

7.23 Промывка фильтра регулятора давления

7.24 Слив конденсата из ресиверов

7.25 Накачивание шин воздухом

7.26 Порядок обслуживания электрооборудования

7.26.1 Общие указания

7.26.2 Обслуживание и проверка аккумуляторных батарей

7.26.3 Техническое обслуживание генератора

7.26.4 Техническое обслуживание сборочных единиц системы электропуска двигателя

7.27 Обслуживание тахоспидометра

7.28 Обслуживание стеклоомывателя

7.29 Техническое обслуживание системы вентиляции и отопления

7.30 Регулировка предохранительного клапана центрифуги коробки перемены передач

7.31 Промывка сетчатого фильтра коробки перемены передач

8 Правила хранения

8.1 Общие положения

8.2 Правила кратковременного хранения

8.3 Правила длительного хранения

9 Транспортирование и буксировка машины Лист регистрации изменений

Руководство по эксплуатации (РЭ) предназначено для изучения устройства, правил эксплуатации и технического обслуживания машины лесной погрузочно-транспортной "БЕЛАРУС" МЛПТ-354М1 (далее машины).

В руководстве по эксплуатации изложены назначение, состав, общее устройство машины, технические характеристики её и входящих в неё составных частей, правила эксплуатации и технического обслуживания. В связи с постоянным совершенствованием машины в конструкции отдельных сборочных единиц и деталей могут быть внесены изменения, не отраженные в настоящем руководстве по эксплуатации.

1 ВНИМАНИЕ: МАШИНА ПОСТАВЛЯЕТСЯ ПОТРЕБИТЕЛЮ С ЗАБЛОКИРОВАННЫМИ ПОЛУРАМАМИ. ПЕРЕД ВВОДОМ МАШИНЫ В ЭКСПЛУАТАЦИЮ НЕОБХОДИМО ПРОИЗВЕСТИ РАЗБЛОКИРОВАНИЕ ПОЛУ-РАМ В СООТВЕТСТВИИ С РАЗДЕЛОМ 9 НАСТОЯЩЕГО РУКОВОДСТВА.

2 ВНИМАНИЕ: ПРИ УСТАНОВКЕ НА МАШИНУ ГИДРОМАНИПУЛЯТОРА ФИРМЫ LIV, ПРИ ЕГО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИИ НЕОБХОДИМО РУКОВОДСТВОВАТЬСЯ УКАЗАНИЯМИ, ИЗЛОЖЕННЫМИ В ЭКСПЛУАТАЦИОННОЙ ДОКУМЕНТАЦИИ НА ГИДРОМАНИПУЛЯТОР, ПРИКЛАДЫВАЕМОЙ К МАШИНЕ.

Перечень принятых сокращений

Перечень принятых сокращений указан в таблице 1 Таблица 1 - Перечень принятых сокращений

Сокращение	Полное наименование
АКБ	- аккумуляторная батарея
ГСМ	- горючесмазочные материалы
гц	- гидроцилиндр
ГУС	- гидроусилитель сцсплсния
ЗИП	- запасные части, инструмент и принадлежности
КПП	- коробка перемены передач
ож	- охлаждающая жидкость
РЖ	- рабочая жидкость
тнвд	- топливный насос высокого давления
то	- техническое обслуживание
ФТО	- фильтр тонкой очистки
эо	- электрооборудование
RMT	- верхняя мертвая точка
нмт	- нижняя мертвая точка

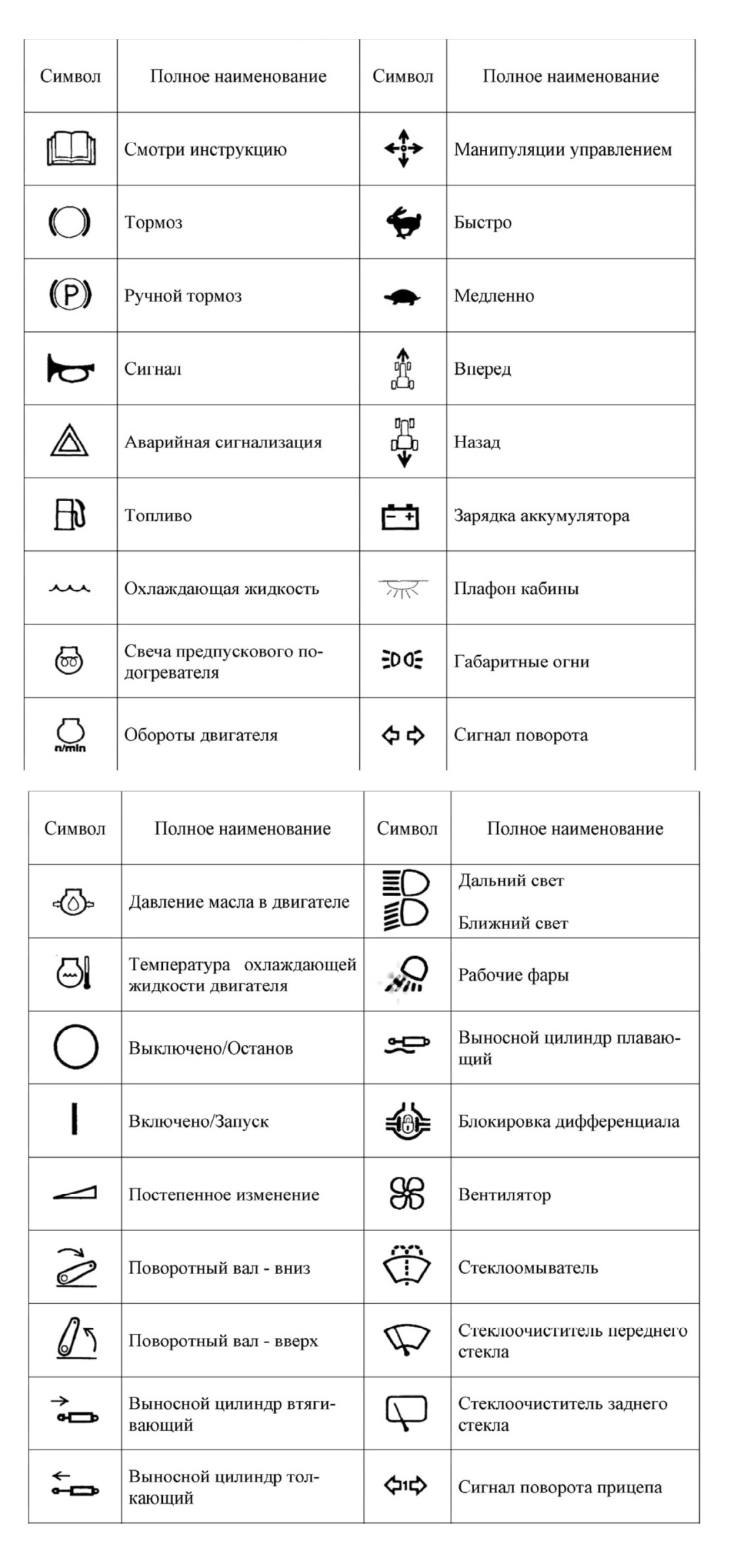

Международные символы

Стандартные международные символы, касающиеся применения приборов и органов управления, указаны в таблице 2.
Таблица 2 - Общепринятые международные символы

1 Описание и работа машины

1.1 Назначение

Машина предназначена для сбора, погрузки и транспортирования по лесосекам и волокам сортиментов длиной от 2,0 до 6,0 м, а также их выгрузки, сортировки и складирования с помощью гидроманипулятора на складах лесозаготовительных и лесохозяйственных предприятий.

Машина сохраняет работоспособность при температуре окружающего воздуха от минус 40 до плюс 35 С в условиях равнинной и пересеченной местности, на лесосеках и лесных делянках с наличием подроста, пней высотой до 0,5 м, порубочных остатков, валежин, поваленных деревьев, на снежной целине с глубиной снежного покрова до 0,8 м.

Машина "БЕЛАРУС" МЛПТ-354М1 может поставляться в следующих комплектациях:

а) МЛПТ-354М1 - с отопителем и манипулятором ЛВ-203А или L5.70H;

б) МЛПТ-354М1-01 - без отопителя, с манипулятором ЛВ-203А или L5.70H;

в) МЛПТ-354М1-02 - с отопителем, без манипулятора,

г) МЛПТ-354М1-03 - без отопителя, без манипулятора.

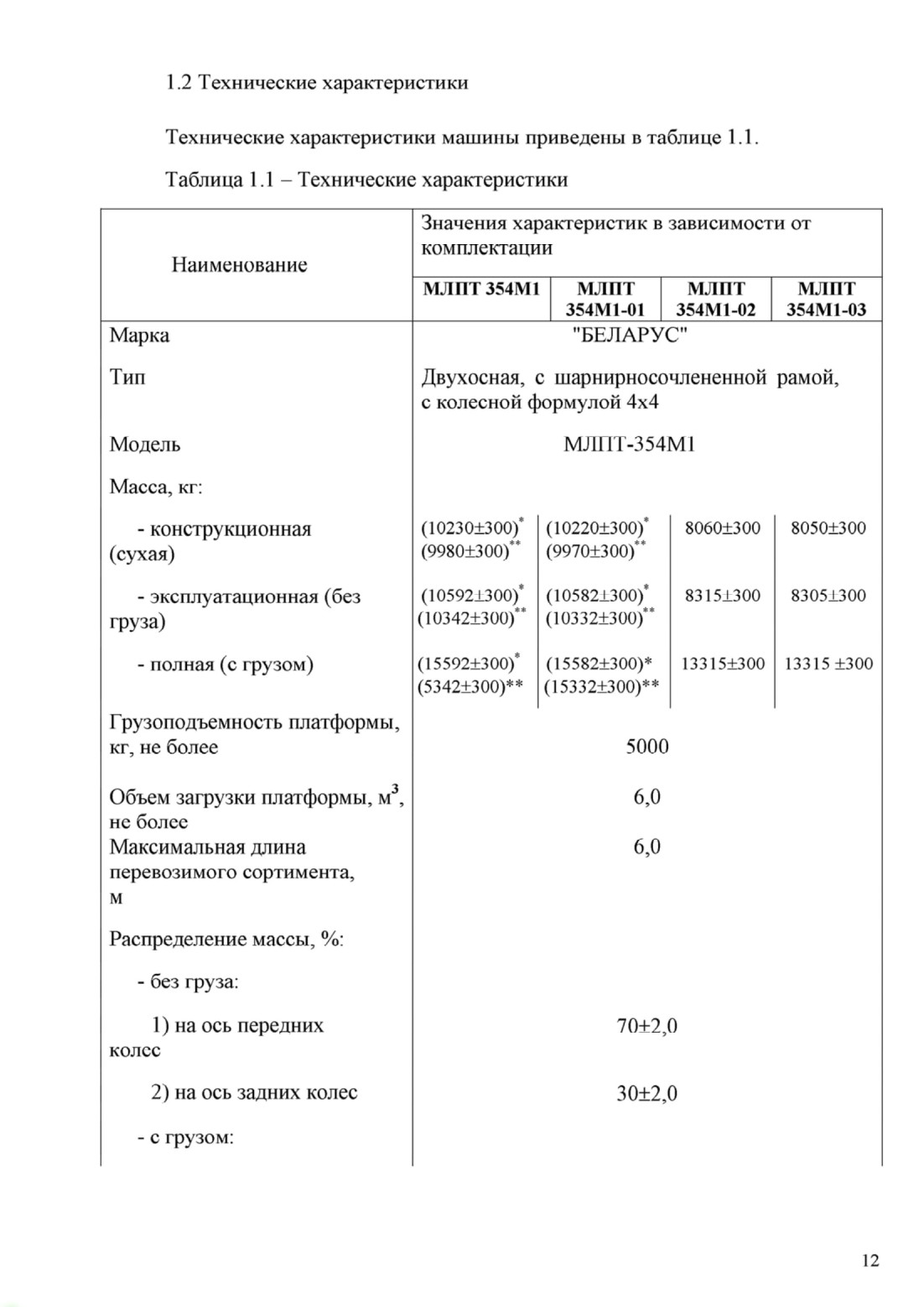

1.2 Технические характеристики

Технические характеристики машины приведены в таблице 1.1.

Таблица 1.1 - Технические характеристики

Марка

Тип

Модель Масса, кг:

- конструкционная (сухая)

- эксплуатационная(без груза)

- полная(с грузом)

Грузоподъемность платформы, кг, не более

Объем загрузки платформы, м3, не более

Максимальная длина перевозимого сортимента, м

Распределение массы, %:

- без груза:

1) на ось передних колее

2) на ось задних колес

- с грузом:

Наименование	Значения характеристик в зависимости от комплектации
	млпт 354М1	МЛПТ 354М1-01	млпт 354М1-02	млпт 354М1-03

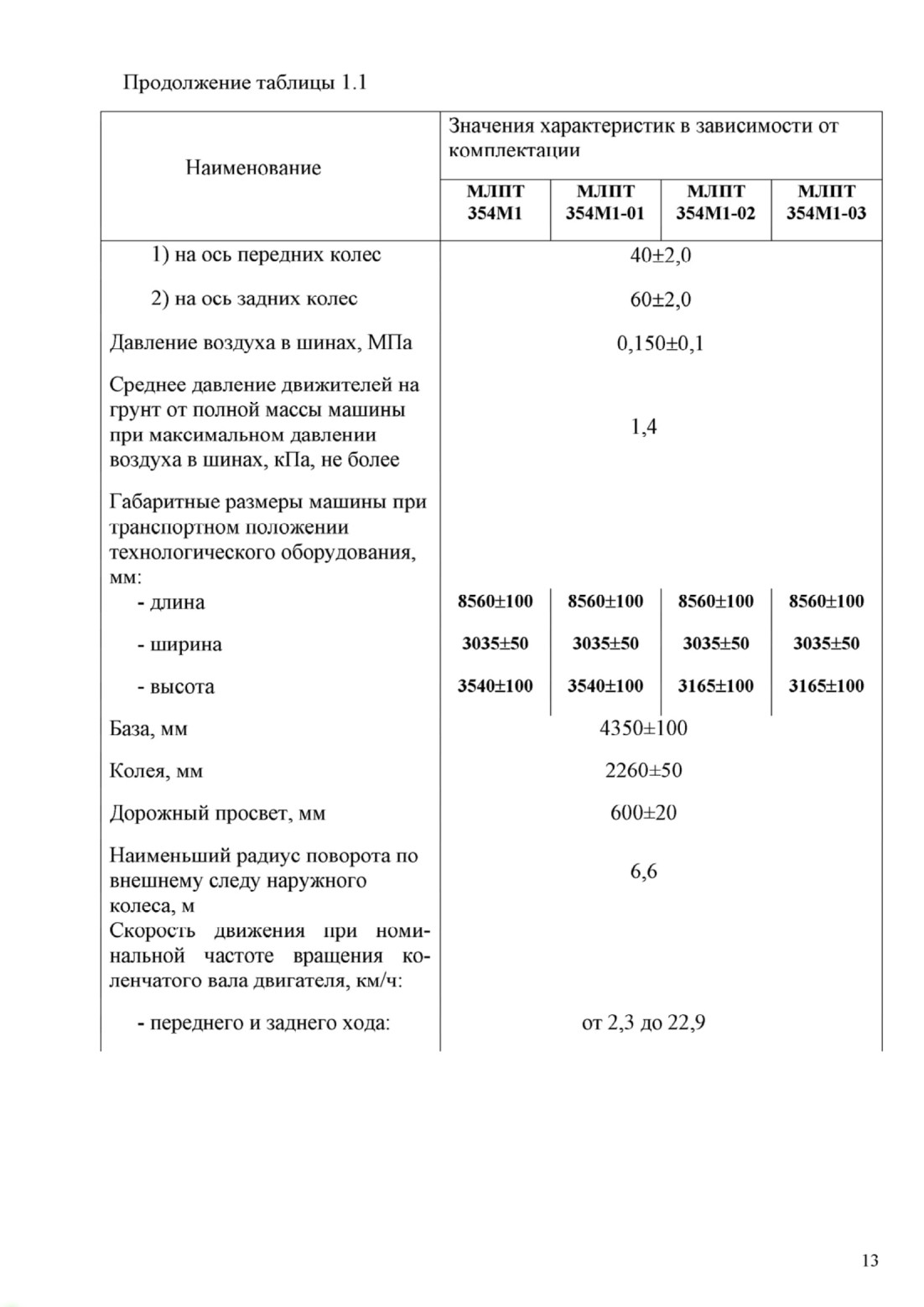

1) на ось передних колес		40+2,0
2) на ось задних колес		60±2,0
Давление воздуха в шинах, МПа		0,150+0,1
Среднее давление движителей на фунт от полной массы машины при максимальном давлении воздуха в шинах, кПа, не более		1,4
Габаритные размеры машины при транспортном положении технологического оборудования, мм: - длина	85601100	85601100	8560+100	85601100
- ширина	3035+50	3035+50	3035+50	3035+50
- высота	35401100	35401100	31651100	31651100
База, мм		4350±	00
Колея, мм		2260+50
Дорожный просвет, мм		600+20
Наименьший радиус поворота по внешнему следу наружного колеса, м Скорость движения при номинальной частоте вращения коленчатого вала двигателя, км/ч:		6,6
- переднего и заднего хода:		от 2,3 до 22,9

	Значения характеристик в зависимости от
Наименование	комплектации
	млпт	млпт	МЛПТ	МЛПТ
	354М1	354MI-01	354М1-02	354М1-03

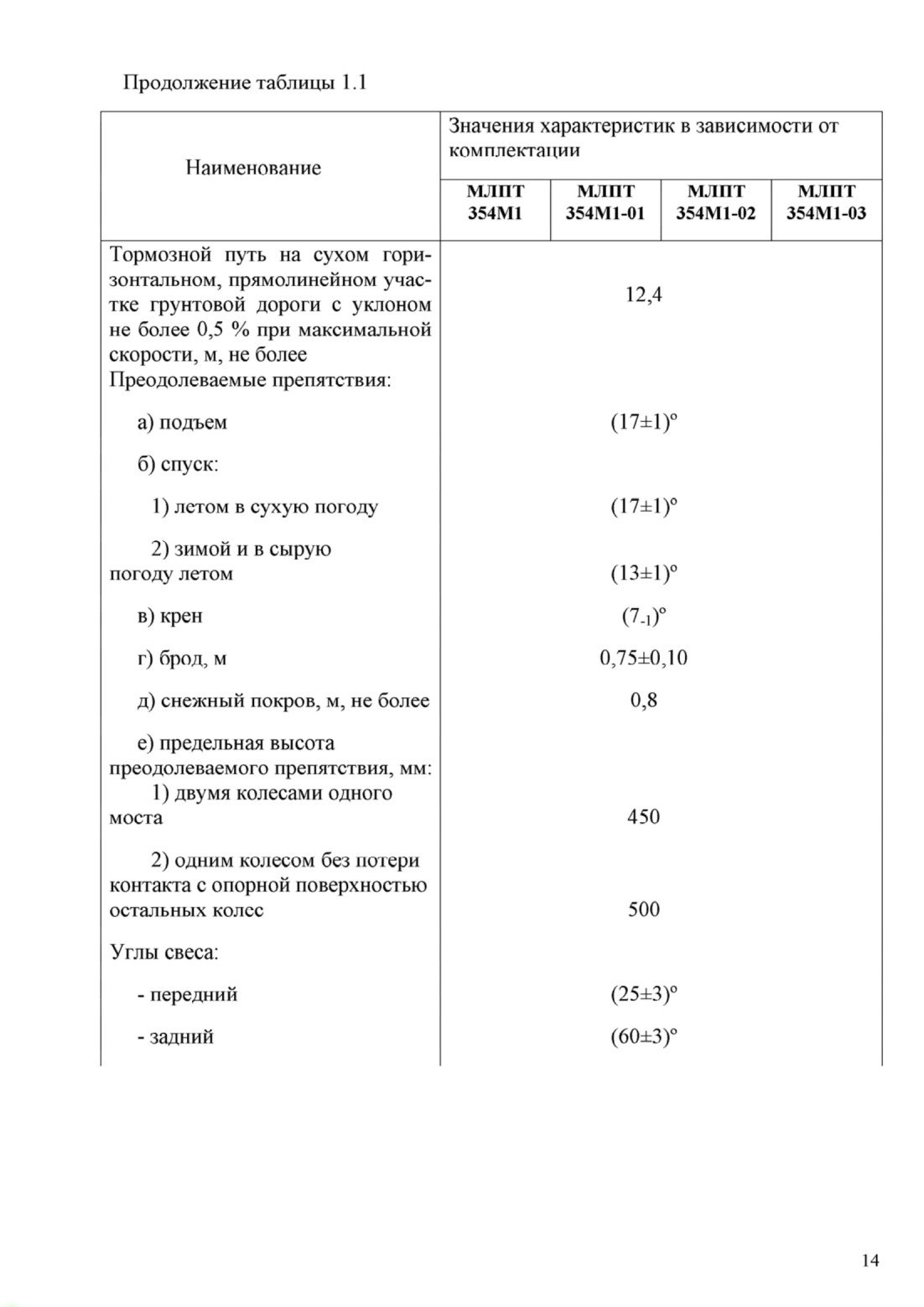

Тормозной путь на сухом гори
зонтальном, прямолинейном участке фунтовой дороги с уклоном	12,4
не более 0,5 % при максимальной
скорости, м, не более
Преодолеваемые препятствия:
а) подъем	(17±1)°
б)спуск:
1) летом в сухую погоду	(17±1)°
2) зимой и в сырую
погоду летом	(13±1)°
в) крен	(7-])
г) брод, м	0,75±0,10
д) снежный покров, м, не более	0,8
е) предельная высота
преодолеваемого препятствия, мм:
1) двумя колесами одного
моста	450
2) одним колесом без потери
контакта с опорной поверхностью
остальных колее	500
Углы свеса:
- передний	(25±3)°
- задний	(60±3)°

Наименование	Значения характеристик в зависимости от комплектации
	МЛПТ 354М1	МЛПТ 354MI-01	МЛПТ 354М1-02	МЛПТ 354М1-03

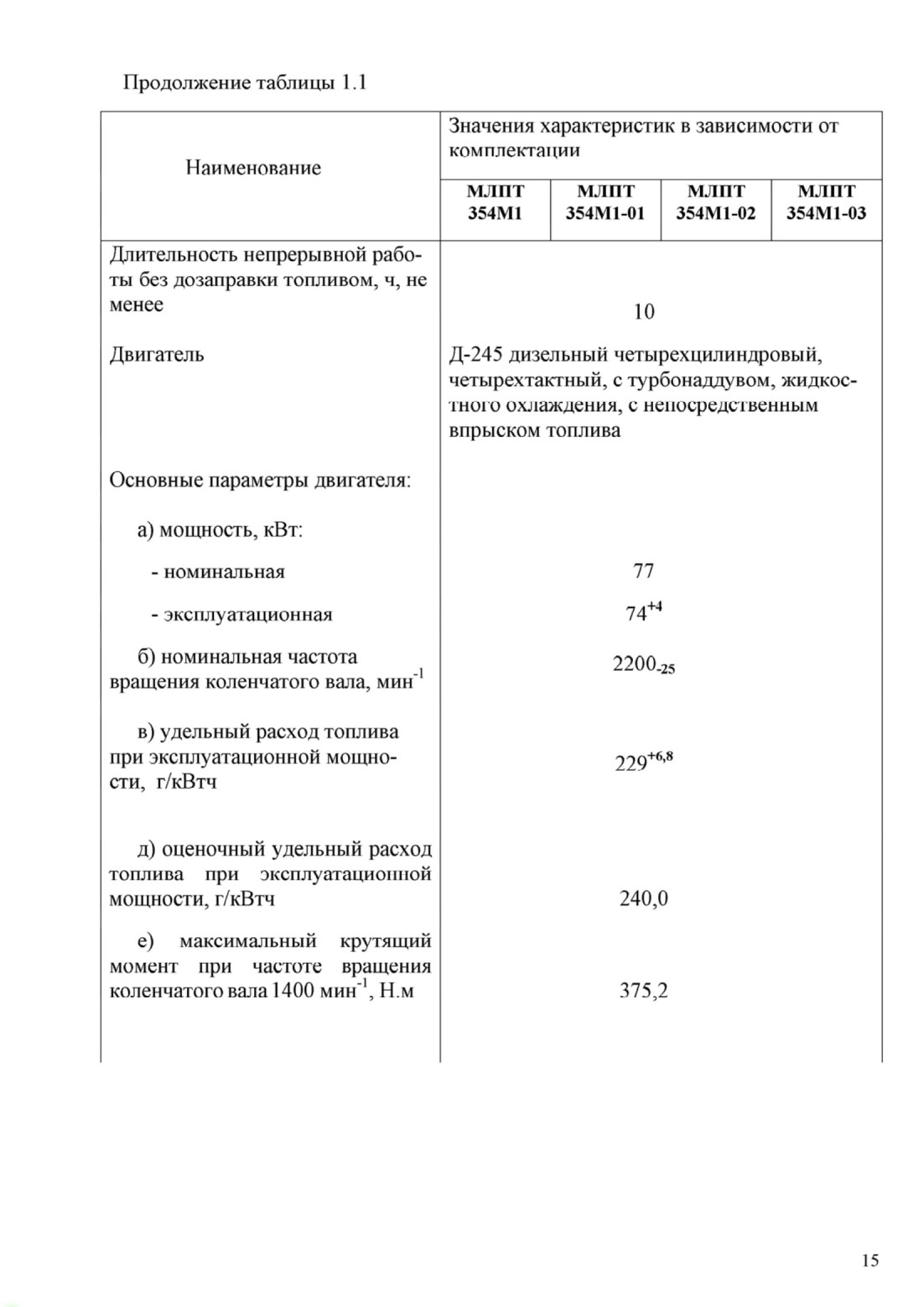

Длительность непрерывной работы без дозаправки топливом, ч, не менее		10
Двигатель	Д-245 дизельный четырехцилиндровый, четырехтактный, с турбонаддувом, жидкостного охлаждения, с непосредственным впрыском топлива
Основные параметры двигателя:
а) мощность, кВт:
- номинальная		77
- эксплуатационная		74"^ы
б) номинальная частота вращения коленчатого вала, мин'¹		2200.	25
в) удельный расход топлива при эксплуатационной мощности, г/кВтч		22Q+M
д) оценочный удельный расход топлива при эксплуатационной мощности, г/кВтч		240,0
е) максимальный крутящий момент при частоте вращения коленчатого вала 1400 мин¹, Н.м		375,2

	млпт 354М1	МЛПТ 354MI-01	МЛПТ 354М1-02	МЛПТ 354М1-03

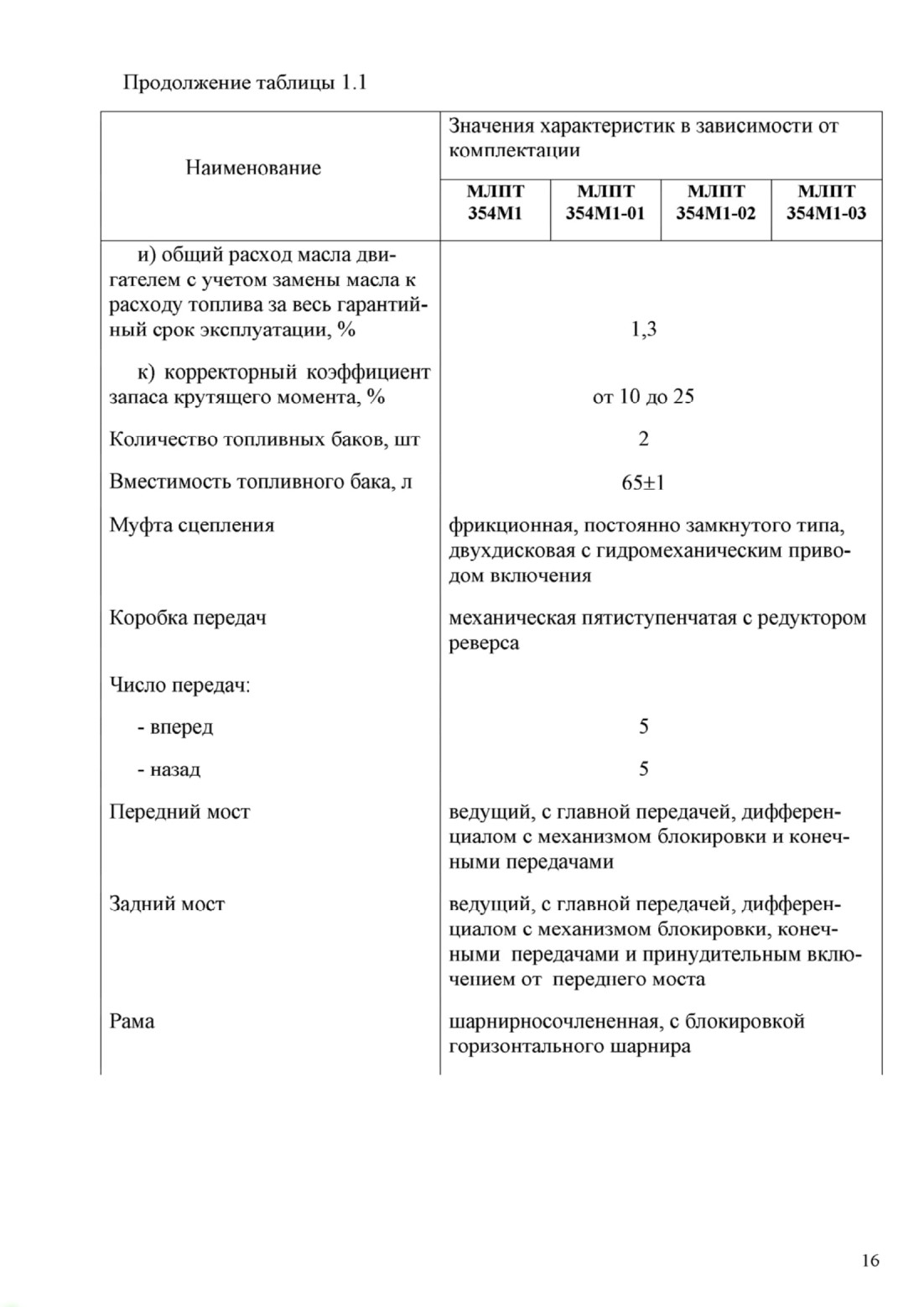

и) общий расход масла двигателем с учетом замены масла к расходу топлива за весь гарантийный срок эксплуатации, %		1,3
к) корректорный коэффициент запаса крутящего момента, %		от 10 до 25
Количество топливных баков, шт		2
Вместимость топливного бака, л		65+1
Муфта сцепления	фрикционная, постоянно замкнутого типа, двухдисковая с гидромеханическим приводом включения
Коробка передач	механическая пятиступенчатая с редуктором реверса
Число передач:
- вперед		5
- назад		5
Передний мост	ведущий, с главной передачей, дифференциалом с механизмом блокировки и конечными передачами
Задний мост	ведущий, с главной передачей, дифференциалом с механизмом блокировки, конечными передачами и принудительным включением от переднего моста
Рама	шарнирносочлененная, с блокировкой горизонтального шарнира

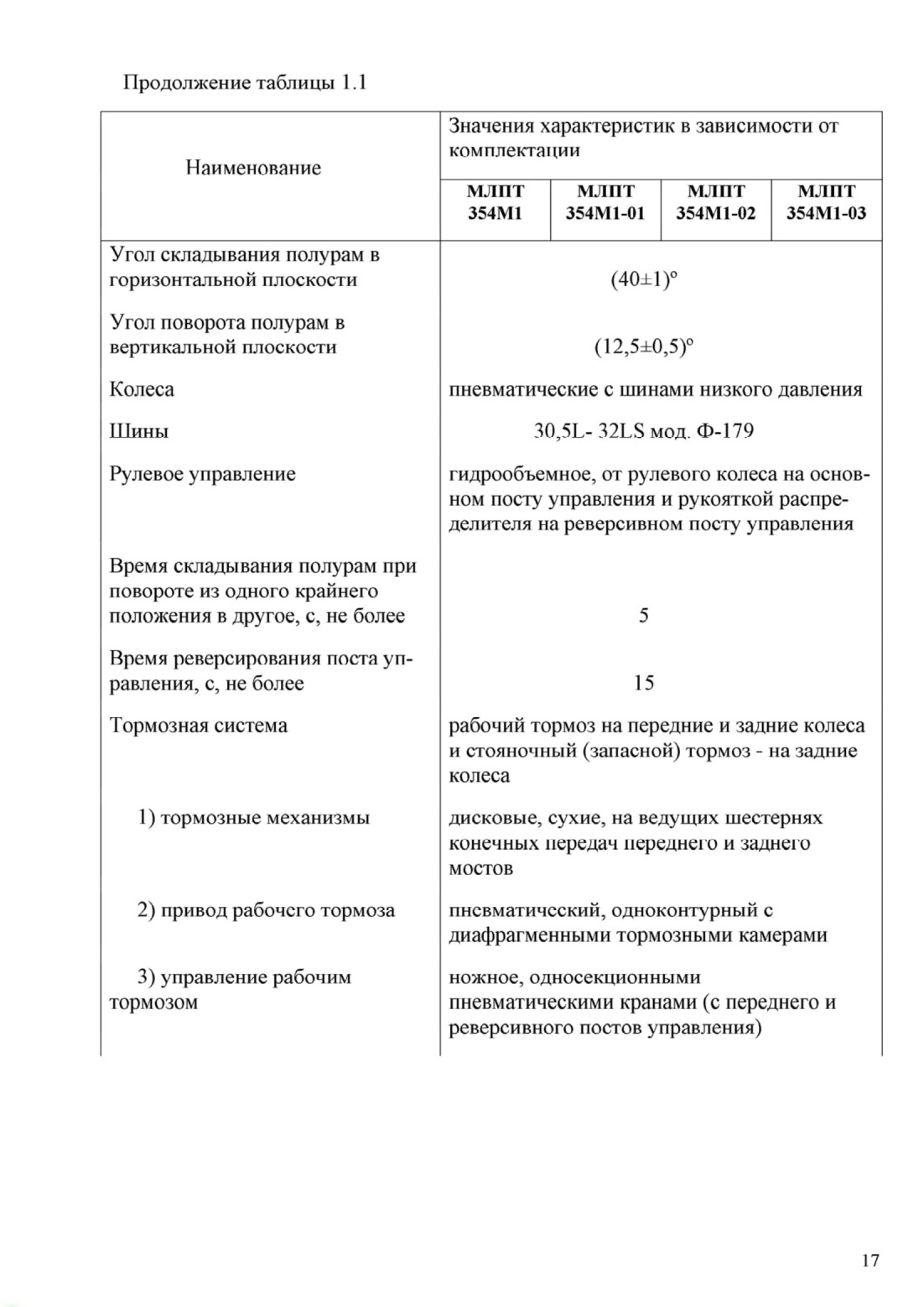

Угол складывания полурам в горизонтальной плоскости

Угол поворота полурам в вертикальной плоскости

Колеса

Шины

Рулевое управление
Время складывания полурам при повороте из одного крайнего положения в другое, с, не более

Время реверсирования поста управления, с, не более

Тормозная система
1) тормозные механизмы
2) привод рабочего тормоза

3) управление рабочим тормозом

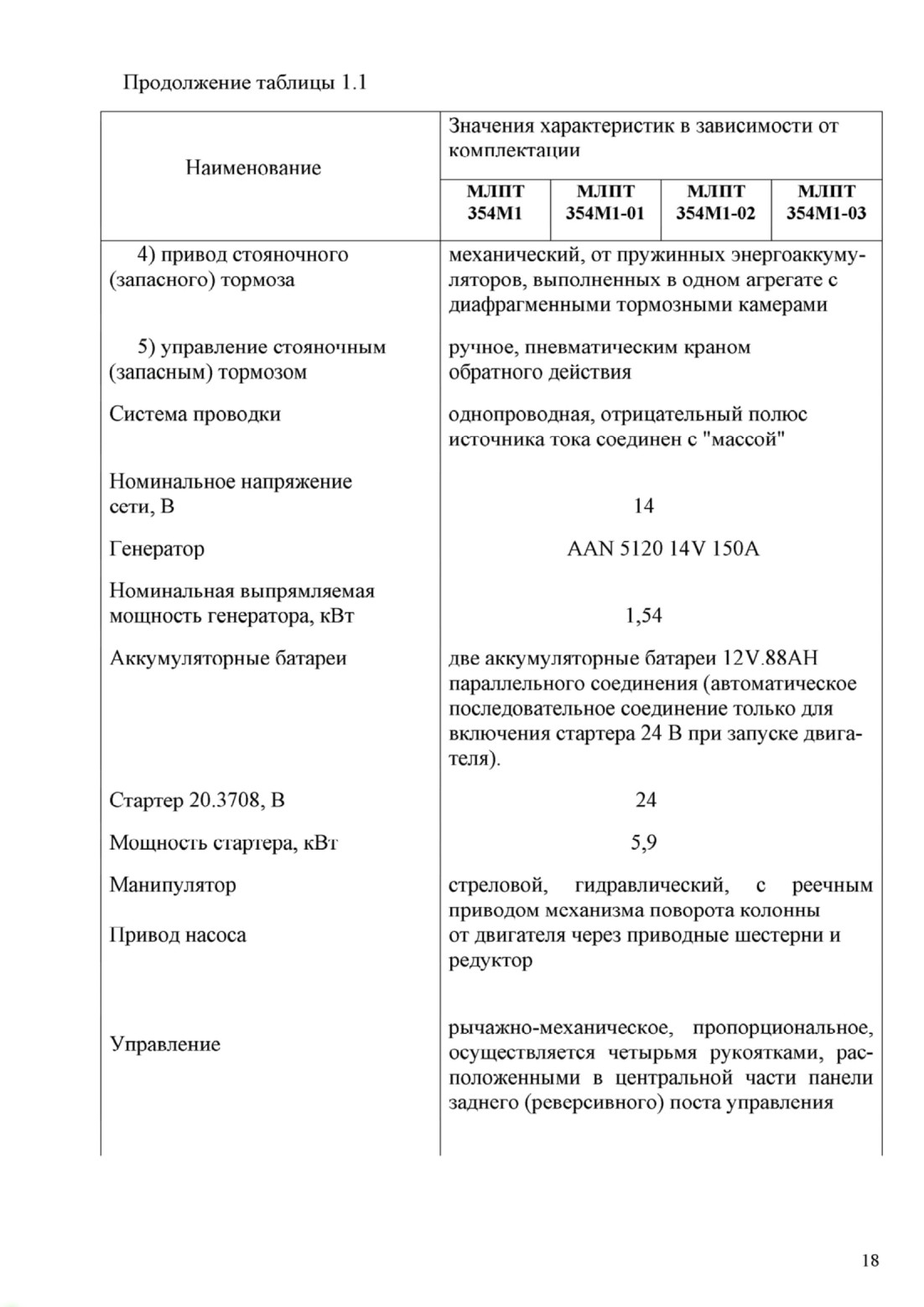

4) привод стояночного (запасного) тормоза

5) управление стояночным (запасным) тормозом

Система проводки

Номинальное напряжение сети, В

Генератор

Номинальная выпрямляемая мощность генератора, кВт

Аккумуляторные батареи

Стартер 20.3708, В Мощность стартера, кВт Манипулятор

Привод насоса Управление

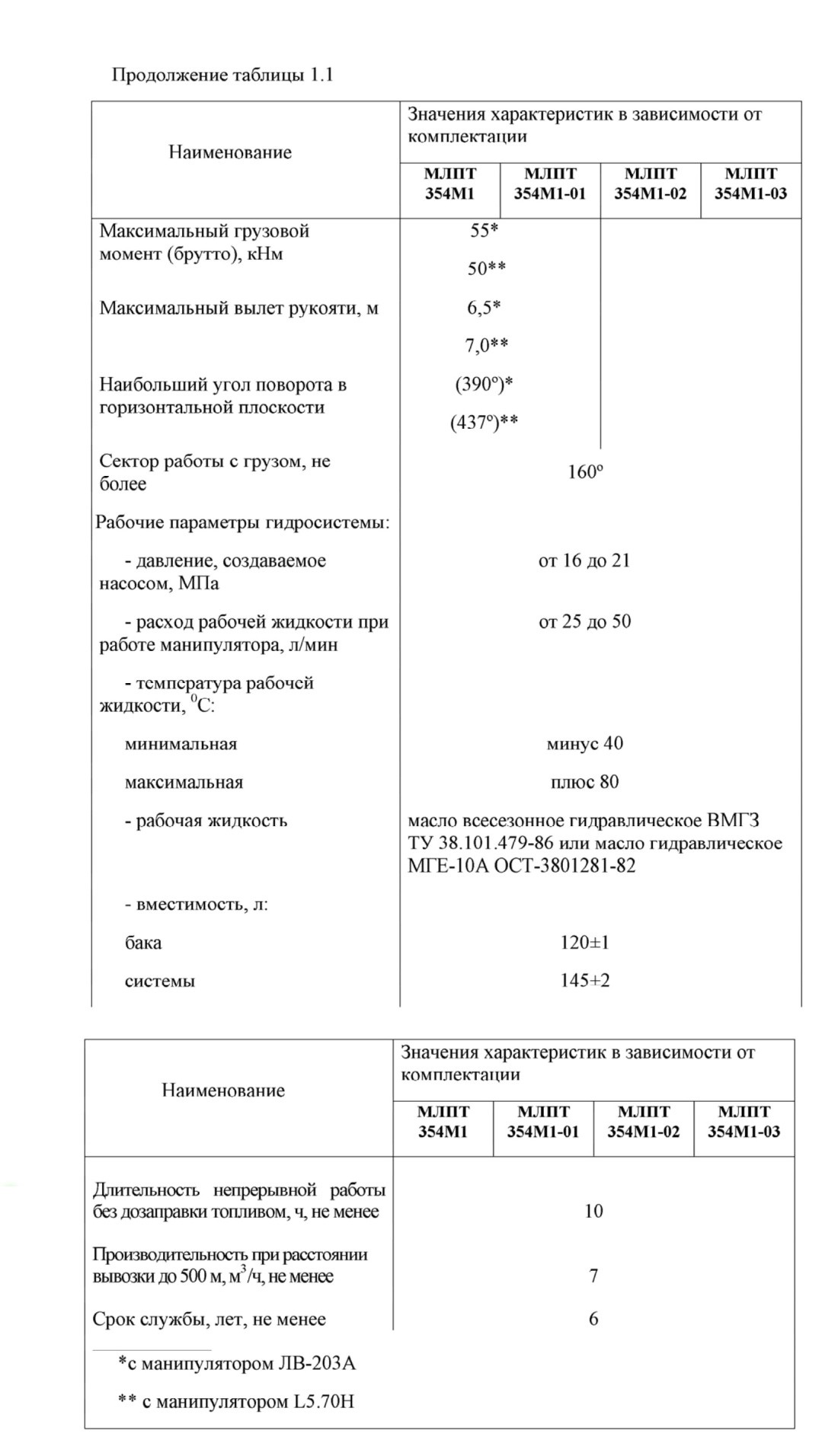

Максимальный грузовой момент (брутто), кНм

Максимальный вылет рукояти, м

Наибольший угол поворота в горизонтальной плоскости

Сектор работы с грузом, не более

Рабочие параметры гидросистемы:

- давление, создаваемое насосом, МПа

- расход рабочей жидкости при работе манипулятора, л/мин

- температура рабочей жидкости, °С:

минимальная

максимальная

- рабочая жидкость

- вместимость, л: бака

системы

Длительность непрерывной работы без дозаправки топливом, ч, не менее

Производительность при расстоянии

вывозки до 500 м, м3/ч, не менее

Срок службы, лет, не менее

*с манипулятором J1B-203A ** с манипулятором L5.70H

содержание .. 1 2 ..

///////////////////////////////////////
