Заднее навесное устройство трактора Беларус 80Х/80Х.1/100Х

1. Общие сведения

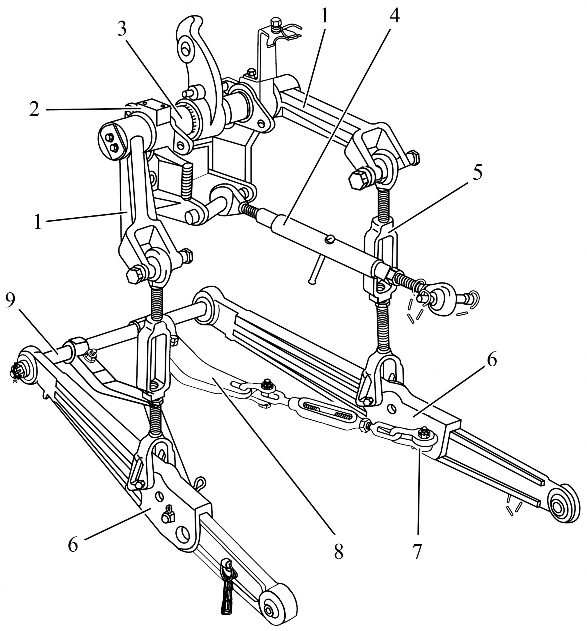

   1 – наружный рычаг; 2 – кронштейн поворотного вала; 3 – поворотный вал; 4 –

   верхняя тяга; 5 – раскос; 6 – нижняя тяга; 7 – проушина; 8 – стяжка; 9 – ось.

   Рисунок 3.15.1 – Заднее навесное устройство

   Заднее навесное устройство служит для присоединения к трактору навесных и полунавесных сельхозмашин. Навесные машины присоединяются к трактору в трех точках: к шарнирам нижних тяг и верхней тяге. Наружные рычаги 1, (рисунок 3.15.1) (левый и правый) шлицевыми отверстиями посажены на вал 3, установленный в кронштейне 2, который крепится на корпусе заднего моста. Рычаги 1 соединяются с нижними тягами 6 при помощи раскосов 5.

   Нижние тяги передними шарнирами ставятся на ось 9, установленную в от-верстия корпуса заднего моста. На нижних тягах имеются проушины 7, на которые с помощью болтов серьгами крепятся стяжки 8. Другие концы стяжек 8 устанавлива-ются кронштейнами на ось 9. Стяжки ограничивают поперечное перемещение ниж-них тяг в рабочем и транспортном положениях.

2. Стяжка

   Стяжка состоит (рисунок 3.15.2) из кронштейна 1, болта 2, серег 3, болта 4,

   гайки 5, шплинта 6 и стяжки 7.

   При эксплуатации трактора стяжки должны быть всегда заблокированы в од-ном из трех положений:

   • полная блокировка стяжек в транспортном положении;

   • полная блокировка стяжек в рабочем положении;

   • частичная блокировка стяжек в рабочем положении.

   Для полной блокировки стяжек в транспортном положении (нижние тяги под-няты вверх) необходимо перед подниманием ЗНУ необходимо максимально вывер-нуть болт 2 из кронштейна 1.

   При междурядной обработке, севе и других видов работ нижние тяги навесно-го устройства необходимо полностью блокировать от поперечных перемещений во избежание повреждения растений при раскачивании орудия. Для этого необходимо выполнить полную блокировку стяжек в рабочем положении.

   Для полной блокировки стяжек в рабочем положении необходимо выполнить следующее:

   • приподнимите орудие на ЗНУ так, чтобы его рабочие органы не касались земли. При этом регулировочные болты 2 должны быть ввернуты в кронштейн 1 до упора;

   • укоротите стяжки. Для этого требуется отвернуть контргайку 8. Затем, завер-нуть стяжку 7 по часовой стрелке до упора и законтрить винтовое соединение контр-гайкой 8.

   • качание заблокированного орудия не должно превышать 20 мм в обе стороны.

   При работе с некоторыми орудиями необходимо обеспечить раскачивание орудия в каждую сторону не менее 125 мм или на другую величину, в соответствии с инструкцией по эксплуатации орудия. Для этого необходимо выполнить частичную блокировку стяжек в рабочем положении.

   Частичная блокировка стяжек в рабочем положении выполняется путем вра-щения стяжек 7. После установки длины стяжек необходимо проверить, обеспечива-ется ли требуемая величина раскачивания орудия в каждую сторону. Если не обес-печивается – еще раз отрегулировать длину стяжек.

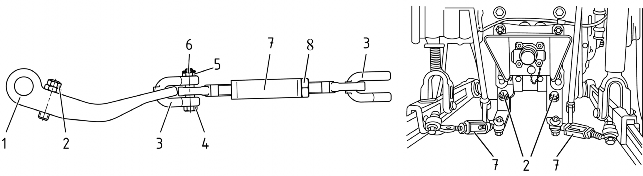

   1 – кронштейн; 2 – болт; 3 – серьга; 4 – болт; 5 – гайка; 6 – шплинт; 7 – стяжка.

   Рисунок 3.15.2 – Стяжка




   ВНИМАНИЕ: ПРИ ИЗМЕНЕНИИ ДЛИНЫ РАСКОСА НЕОБХОДИМО ЗАНОВО ОТРЕГУЛИРОВАТЬ БЛОКИРОВКИ СТЯЖЕК В ТРАНСПОРТНОМ И РАБОЧЕМ ПО-ЛОЖЕНИИ. НЕВЫПОЛНЕНИЕ ЭТОГО ТРЕБОВАНИЯ МОЖЕТ ПРИВЕСТИ К ОБРЫ-ВУ ОГРАНИЧИТЕЛЬНЫХ СТЯЖЕК ИЛИ ДРУГИМ ПОЛОМКАМ!

3. Раскос

   Раскос состоит из винта с шарниром 1, стяжки 2, контргайки 3, вилки 4 (рису-

   нок 3.15.3).

   Длина раскосов регулируется в пределах от 395 до 510 мм. В состоянии от-грузки с завода раскосы отрегулированы на длину 475 мм.

   Регулировка длины раскоса производить в следующей последовательности:

   • отвернуть контргайку 3;

   • вращая стяжку 2 по часовой или против часовой стрелки изменить длину раскоса;

   • отрегулировав длину раскоса, законтрить винтовое соединение контргайкой 3.

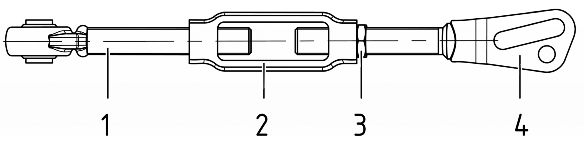

   1 – винт с шарниром; 2 – стяжка; 3 – контргайка; 4 – вилка Рисунок 3.15.3 – Раскос




4. Верхняя тяга

   Верхняя тяга состоит из переднего винта с шарниром 1, трубы 2, рукоятки 3, контргайки 4, заднего винта с шарниром 5, пальца 6, чеки с кольцом 7 (рисунок 3.15.4).

   Длина верхней тяги может быть отрегулирована в пределах от 500 до 740 мм. Регулировка длины верхней тяги производится в следующей последова-

   тельности:

   • отвернуть контргайку 4;

   • вращая рукоятку 3 трубы 2 по часовой или против часовой стрелки изменить длину верхней тяги;

   • отрегулировав длину тяги, законтрить винтовое соединение контргайкой 4.

     Для присоединения верхней тяги к орудию использовать палец 6 заднего шарнира, для фиксации пальца установить на него чеку с кольцом 7.

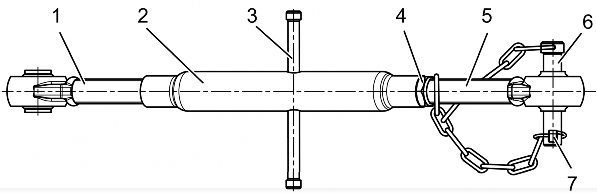

     1 – винт с шарниром передний; 2 – труба; 3 – рукоятка; 4 – контргайка, 5 – винт с шарниром задний; 6 – палец; 7 – чека с кольцом.

     Рисунок 3.15.4 – Верхняя тяга

5. Регулируемый ограничитель подъема орудия

   Примечание – Регулируемый ограничитель подъема орудия устанавливается на трактора «БЕЛАРУС-80Х/80Х.1/100Х» по заказу.

   Ограничение хода втягивания штока заднего цилиндра механизма навески (высоты подъема орудия) производите с помощью регулируемого упора 2 (рисунок 3.15.5), выполнив следующие операции:

   • ослабьте гайку-барашек 4;

   • переместите регулируемый упор 2 вдоль штока гидроцилиндра 3 в требуе-мое положение и затяните гайку-барашек 4 от руки. При подъеме орудия на требуе-мую высоту, регулируемый упор 2 сдвинет шток гидромеханического клапана 1 и за-блокирует полости цилиндра.



   1 – шток гидромеханического клапана; 2 – регулируемый упор; 3 – гидроци-линдр; 4 – гайка-барашек.

   Рисунок 3.15.5 – Регулируемый ограничитель подъема орудия

   ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ КАБИНЫ ЭЛЕМЕНТАМИ ПОДНЯТОГО ОРУДИЯ, ДЛИНУ ЛЕВОГО И ПРАВОГО РАСКОСОВ РЕГУЛИРУЙТЕ В СООТВЕТСТВИИ С УКАЗАНИЯМИ ПОДРАЗДЕЛА 3.15.3 «РАСКОС»!




6. Навешивание орудий на трактор Беларус 80Х/80Х.1/100Х

При навешивании орудий на трактор убедитесь в том, что в зоне навески ору-дия никого нет. С помощью рукоятки управления распределителем опустите нижние тяги в нужное положение и соедините шарниры нижних тяг с орудием, а затем, с по-мощью пальца, шарнир верхней тяги. Для регулировки орудия в поперечной плоско-сти используйте правый раскос; регулировку в продольной плоскости для выравни-вания глубины хода передних и задних рабочих органов навесного орудия обес-печивайте изменением длины верхней тяги, вращая трубу тяги в соответствую-щую сторону.

Окончательную регулировку машин производите в поле.

ПРЕДОСТЕРЕЖЕНИЕ: НЕКОТОРОЕ НАВЕСНОЕ ИЛИ ПОЛУНАВЕСНОЕ ОБОРУДОВАНИЕ МОЖЕТ КАСАТЬСЯ КАБИНЫ И ПОВРЕЖДАТЬ ЕЕ. ЭТО МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ СТЕКОЛ КАБИНЫ И К ТРАВМИРОВА-НИЮ ОПЕРАТОРА. ПРОВЕРЬТЕ НАЛИЧИЕ ДОСТАТОЧНОГО ЗАЗОРА (НЕ МЕ-НЕЕ 100 ММ) МЕЖДУ ПОДНЯТЫМ В ВЕРХНЕЕ ПОЛОЖЕНИЕ ОРУДИЕМ И КА-БИНОЙ ОПЕРАТОРА!

Примечание – Дополнительные сведение об особенностях эксплуатации ЗНУ приведены в разделе 5 «Агрегатирование».

1. Тягово-сцепное устройство ТСУ-1Ж трактора Беларус 80Х/80Х.1/100Х

   1. Общие сведения

      На трактора «БЕЛАРУС-80Х/80Х.1/100Х» установлено ТСУ-1Ж (поперечина).

      Поперечина ТСУ-1Ж предназначена для работы с прицепными и полунавесными ма-шинами и орудиями.



      Поперечина ТСУ-1Ж состоит из пальцев 1 (рисунок 3.16.1), поперечины 2, шкворня 3, вилки 4, шплинтов 5. Вилка 4 крепится к поперечине с помощью пальцев 1, которые фикси-руются шплинтами. Отверстия на поперечине 2 предназначены для перестановки в них вилки 4 с целью смещения оси орудия относительно оси трактора.




      1 – палец; 2 – поперечина; 3 – шкворень; 4 – вилка; 5 – шплинт.

      Рисунок 3.16.1 – Тягово-сцепное устройство ТСУ-1Ж

      Основные параметры и присоединительные размеры ТСУ приведены вразделе 5 «Агрегатирование».

   2. Установка поперечины и задних концов нижних тяг в рабочее положение

Тракторы «БЕЛАРУС-80Х/80Х.1/100Х» отгружаются потребителю с поперечиной и задними концами нижних тяг, как показано на виде а) рисунка 3.16.2.

Для установки поперечины в рабочее положение (как показано на виде б) рисунка

1. выполните следующие операции:

   • расшплинтуйте и извлеките проушины 3 (рисунок 3.16.2), снимите поперечину 4;

   • расшплинтуйте и извлеките пальцы 2, снимите задние концы нижних тяг 5;

   • установите поперечину 4 на передние концы нижних тяг 1, как показано на виде б) рисунка 3.16.2), закрепите её с помощью проушин 3, пальцев 2 и шплинтов;

   • подсоедините к проушинам 3 ограничительные стяжки 6.

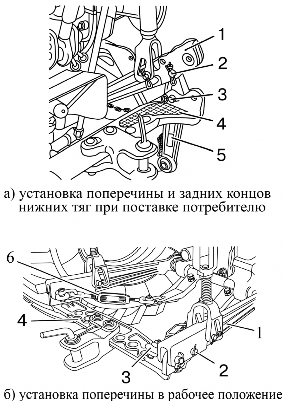

1 – передние концы нижних тяг; 2 – палец; 3 – проушина; 4 – поперечина; 5 – задние концы нижних тяг; 6 – ограничительная стяжка.

Рисунок 3.16.2 – Установка поперечины в рабочее положение

Для установки задних концов нижних тяг 5 (рисунок 3.16.2), демонтируйте по-перечину 4, с помощью проушин 3, пальцев 2 и шплинтов к передним концам нижних тяг 1 прикрепите задние концы нижних тяг, подсоедините к проушинам 3 ограничи-тельные стяжки 6.

ВНИМАНИЕ: ЭКСПЛУАТАЦИЯ ТРАКТОРОВ «БЕЛАРУС-80Х/80Х.1/100Х» ВОЗ-МОЖНА ТОЛЬКО ЛИБО С УСТАНОВЛЕННОЙ ПОПЕРЕЧИНОЙ, ЛИБО С УСТАНОВ-ЛЕННЫМИ ЗАДНИМИ КОНЦАМИ НИЖНИХ ТЯГ. ОДНОВРЕМЕННАЯ УСТАНОВКА ПОПЕРЕЧИНЫ И ЗАДНИХ КОНЦОВ НИЖНИХ ТЯГ НЕ ДОПУСКАЕТСЯ!

ВНИМАНИЕ: НА ТРАКТОРАХ «БЕЛАРУС-80Х» ДВИЖЕНИЕ С ПРИЦЕПНЫМИ МАШИНАМИ НА СКОРОСТИ СВЫШЕ 13 КМ/Ч ЗАПРЕЩЕНО!

ВНИМАНИЕ: НА ТРАКТОРАХ «БЕЛАРУС-80Х.1/100Х» ДВИЖЕНИЕ С ПРИ-ЦЕПНЫМИ МАШИНАМИ, НЕ ОБОРУДОВАННЫМИ ПНЕВМОПРИВОДОМ ТОРМО-ЗОВ, НА СКОРОСТИ СВЫШЕ 13 КМ/Ч ЗАПРЕЩЕНО!

ЗАПРЕЩАЕТСЯ ПОДСОЕДИНЕНИЕ ПРИЦЕПОВ И ПОЛУПРИЦЕПОВ К ПРИ-ЦЕПНОМУ УСТРОЙСТВУ ТСУ-1Ж.

При работе трактора с использованием тягово-сцепного устройства (ТСУ-1Ж) стяжки должны быть полностью заблокированы в рабочем положении. Для этого не-обходимо установить нижние тяги вместе с поперечиной 4 в горизонтальное поло-жение и выполнить полную блокировку стяжек в рабочем положении, как изложено в подразделе 3.15.2 «Стяжка».
