Трактор Беларус 3522.5. Руководство - часть 6

При выполнении операций по управлению агрегатами, подключенными к сек-

циям гидрораспределителя EHS БПО ГНС позволяет запомнить и воспроизвести

операции, выполненные ранее. В БПО ГНС заложена возможность запоминания

трех различных последовательностей манипуляций джойстиками.

Для управления секциями гидрораспределителя EHS в автоматическом режи-

ме необходимо включить БПО ГНС нажатием на кнопку 1 (рисунок 2.16.6). После

проверки функционирования элементов БПО ГНС можно переходить к работе.

Для записи последовательности выполняемых операций необходимо нажать и

удерживать на панели БПО ГНС кнопку выбранной для программирования программы

2. По истечении двух секунд БПО ГНС формирует кратковременный звуковой сигнал,

включает на панели сигнализатор 3 соответствующей программы в режиме быстрых

миганий и переходит в режим программирования - запоминания выполняемых джой-

стиком манипуляций. При этом записанная ранее на этой кнопке программа стирается.

После вхождения в режим программирования необходимо произвести выбор

секций гидрораспределителя EHS, по которым будет производиться управление, при

помощи нажатия на соответствующие кнопочные выключатели 9, после нажатия на

которые БПО ГНС формирует кратковременный звуковой сигнал и включает на па-

нели сигнализаторы «подъем» и «опускание» 4 и 8 выбранных секций гидрораспре-

делителя EHS в режиме медленных миганий.

Далее при проведении манипуляций джойстиком в соответствии с пунктами

2.16.2.2 и 2.16.2.3, сигнализаторы «подъема» 4 и «опускания» 8 отображают выпол-

нение соответствующих операций без миганий, сигнализатор 5 отображает номер

секции гидрораспределителя EHS, по которой производится управление, индикатор

6 отображает величину потока масла в секции, по которой производится управление.

В «плавающем» режиме индикатор 6 отображает символы «FL».

БПО ГНС запоминает при этом все манипуляции джойстиком. Повторное на-

жатие на соответствующий кнопочный выключатель 9 выбранной секции приводит к

окончанию запоминания манипуляций джойстиком по этой секции. После чего БПО

ГНС формирует кратковременный звуковой сигнал и на панели загораются сигнали-

заторы, отображающие состояние секций гидрораспределителя EHS.

Для окончания записи выбранной программы необходимо сначала нажать на

кнопки 9 тех секций, которые находятся в режиме записи программы. Затем требует-

ся кратковременно нажать кнопку 2 записываемой программы. После чего БПО ГНС

формирует кратковременный звуковой сигнал и на панели загорается соответст-

вующий сигнализатор 3 записанной программы. При повторном кратковременном

нажатии на кнопку 2 записанной программы формируется кратковременный звуковой

сигнал, соответствующий сигнализатор 3 отключается, БПО ГНС отключает режим

записи программы и переходит в режим управления от джойстиков (ручной режим).

ВНИМАНИЕ: МАКСИМАЛЬНО ВОЗМОЖНАЯ ПРОДОЛЖИТЕЛЬНОСТЬ ЗАПИ-

СИ КАЖДОЙ ПРОГРАММЫ НЕ БОЛЕЕ 200 СЕКУНД!

ВНИМАНИЕ: ЗАПИСЬ И ВОСПРОИЗВЕДЕНИЕ ПРОГРАММЫ НЕОБХОДИМО

ВЫПОЛНЯТЬ ПРИ ОДИНАКОВЫХ ОБОРОТАХ ДВИГАТЕЛЯ!

При начале программирования другой программы сигнализатор ранее включен-

ной программы гаснет. Программирование других программ осуществляется аналогично.

После записи программы можно запустить ее автоматическое выполнение.

2.16.3.3.2 Автоматическое управление секциями гидрораспределителя EHS по

записанным ранее программам производится при включенном БПО ГНС. БПО ГНС

выполняет команды по любому из трех запрограммированных оператором алгоритмов.

Отработка записанной программы начинается при нажатии на соответствующую кноп-

ку 2. При этом на панели включается в режиме медленных миганий сигнализатор 3

выбранной программы. Если до этого была включена другая программа, то она вы-

ключается. После отработки активной части программы сигнализатор горит постоянно,

сигнализаторы 4, 5, 6, 8 секций гидрораспределителя EHS отображают их состояние.

Если в процессе отработки программы перевести выключатель 1 (рисунок

2.16.6) БПО ГНС в выключенное состояние, отработка программы прекратится и

дальнейшее управление возможно только от джойстиков. После включения пита-

ния БПО ГНС и повторного нажатия на кнопку 2 выбранная программа начнет

отработку сначала.

При отработке программы по управлению секциями гидрораспределителя

EHS и одновременном управлении джойстиком по данной секции гидрораспре-

делителя EHS, отработка программы прекращается, и секция гидрораспредели-

теля EHS управляется от джойстика. При этом сигнализаторы 4, 8 секции гидрорас-

пределителя и включенной программы 3 работают в мигающем режиме. Для про-

должения отработки программы необходимо нажать на кнопочный выключатель 2

этой программы.

При отработке программы секции гидрораспределителя EHS, не задейство-

ванные в этой программе, могут управляться от джойстиков вручную. Управление

джойстиком по незапрограммированной секции гидрораспределителя EHS не пре-

кращает работу программы.

2.16.3.3.3 Примеры программирования операций управлением секциями гид-

рораспределителя EHS

Примеры программирования операций управления оборотным плугом и сеял-

кой с помощью БПО ГНС приведены в подразделе 4.2.6 «Примеры программирова-

ния операций управлением секциями гидрораспределителя EHS».

2.16.3.4 Корректировка фиксированного потока, запрограммированного БПО ГНС

После отработки программы и, при возникновении необходимости корректи-

ровки величины фиксированного потока по одной из секций гидрораспределителя в

этой программе, необходимо выполнить следующее:

- выбрать необходимую секцию гидрораспределителя EHS кнопочным выклю-

чателем 9 (рисунок 2.16.6). На панели БПО ГНС сигнализатор 5 отобразит номер

выбранной секции гидрораспределителя, а индикатор величины потока гидрорас-

пределителя 6 - поток масла;

- при помощи джойстика произвести изменение потока - при совпадении

заданного потока с джойстика и записанного потока БПО ГНС формирует крат-

ковременный звуковой сигнал и далее изменение потока происходит синхронно с

джойстиком;

- установить джойстиком необходимый поток и нажать на кнопочный выклю-

чатель

9 выбранной секции гидрораспределителя, после чего произойдут изме-

нения в программе.

2.16.3.5 Аварийное отключение гидрораспределителя EHS

ВНИМАНИЕ: ДЛЯ АВАРИЙНОГО ПРЕКРАЩЕНИЯ РАБОТЫ ОДНОВРЕМЕННО

ВСЕХ СЕКЦИЙ ГИДРОРАСПРЕДЕЛИТЕЛЯ EHS НА ПАНЕЛИ БПО ГНС НЕОБХО-

ДИМО НАЖАТЬ ВЫКЛЮЧАТЕЛЬ «STOP» АВАРИЙНОГО ОСТАНОВА 7 (РИСУНОК

2.16.6). ПРИ ЭТОМ СНИМАЕТСЯ ПИТАНИЕ СО ВСЕГО РАСПРЕДЕЛИТЕЛЯ, ЦЕН-

ТРАЛЬНЫЕ ЗОЛОТНИКИ ВСЕХ СЕКЦИЙ УСТАНАВЛИВАЮТСЯ В НЕЙТРАЛЬНОЕ

ПОЛОЖЕНИЕ, ПОДАЧА МАСЛА К ПРИВОДАМ СЕЛЬХОЗОРУДИЙ ПРЕКРАЩАЕТСЯ

(ЗАКРЫВАЕТСЯ РЕДУКЦИОННЫЙ КЛАПАН)!

ПОВТОРНОЕ НАЖАТИЕ НА ВЫКЛЮЧАТЕЛЬ АВАРИЙНОГО ОСТАНОВА

«STOP» 7 ВКЛЮЧИТ ПИТАНИЕ ГИДРОРАСПРЕДЕЛИТЕЛЯ EHS И ВОЗОБНОВИТ

ПОДАЧУ МАСЛА К ПРИВОДАМ СЕЛЬХОЗОРУДИЙ!

ВНИМАНИЕ: ПРИ ПРОИЗВОДСТВЕ РАБОТ НА ТРАКТОРЕ БЕЗ ИСПОЛЬЗО-

ВАНИЯ ГИДРОРАСПРЕДЕЛИТЕЛЯ EHS СЛЕДУЕТ ЕГО ОТКЛЮЧИТЬ, НАЖАВ НА

ВЫКЛЮЧАТЕЛЬ «STOP» АВАРИЙНОГО ОСТАНОВА!

2.16.4 Ограничение потока

В электронную систему управления секциями гидрораспределителя

EHS заложена функция

«ограничение потока» для управления агрегати-

руемыми сельхозорудиями, работающими на меньших потоках масла.

При задании функции

«ограничение потока» осуществляется более точ-

ное и плавное управление на указанных расходах. В стандартном ре-

жиме величину потока масла

можно изменять от

0 до

80 л/мин для

каждой секции, при включенной функции

«ограничение потока» - изменять

от

0 до

60 л/мин.

Для активации данной функции на ПЭК 34 (рисунок 2.2.1) расположены

четыре кнопки 2 (рисунок 2.16.7) включения «ограничения потока» по каждой секции

гидрораспределителя.

Порядок работы с функцией «Ограничения потока» следующий:

- нажатием кнопок 2 включения «ограничения потока» выбрать необходимые

секции гидрораспределителя EHS, для которых необходимо произвести «ограниче-

ние потока». После нажатия на кнопки 2 начинают светиться сигнализаторы 1 соот-

ветствующих секций гидрораспределителя EHS;

- производить управление выбранными секциями при помощи джойстиков с

учетом имеющегося «ограничения потока»;

- выключение функции «Ограничения потока» производится повторным нажа-

тием на кнопки 2 соответствующих секций, после чего погаснут сигнализаторы 1.

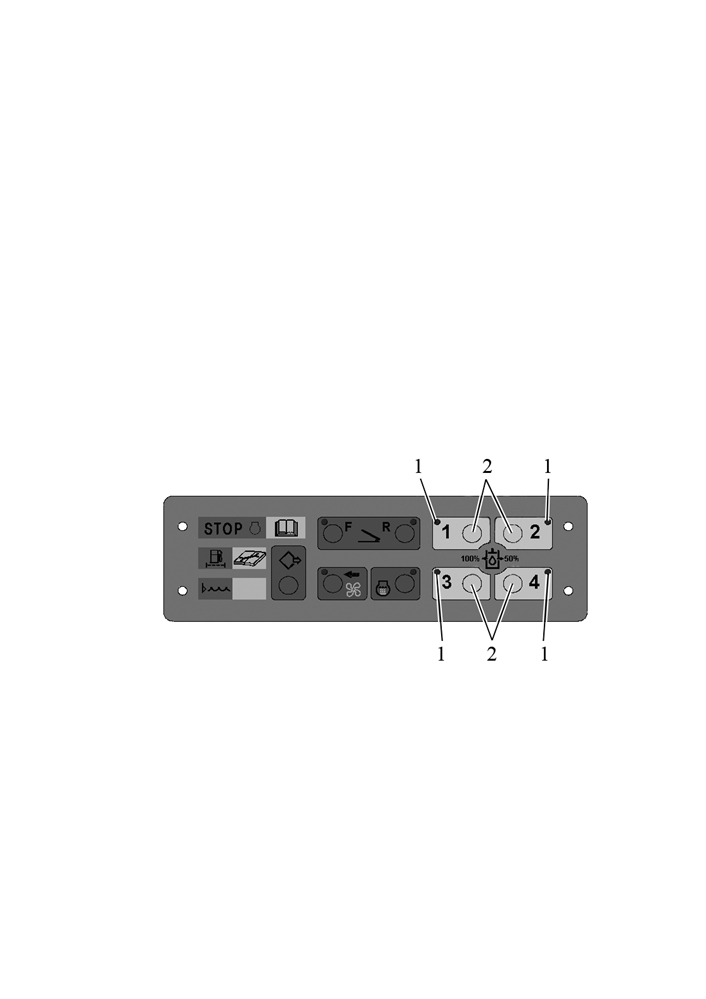

1 - сигнализаторы включения «ограничения потока» по секции гидрораспреде-

лителя; 2 - кнопки включения «ограничения потока» по секции гидрораспределителя.

Рисунок 2.16.7 - Элементы ПЭК включения и индикации «ограничения потока»

по секциям гидрораспределителя EHS

2.17 Электрические плавкие предохранители

Электрические плавкие предохранители предназначены для защиты от пере-

грузок и короткого замыкания электрических цепей.

В электрической цепи от ручного выключателя АКБ к клавише выключения

АКБ расположен подвесной предохранитель номиналом 15А. При выходе из строя

этого предохранителя включить / выключить АКБ можно только ручным выключате-

лем АКБ.

В электрической цепи от АКБ к системам управления двигателем (ЕDC и SCR)

расположены два (установлены параллельно) подвесных предохранителя номина-

лом 30А.

Установка предохранителей, расположенных в моторном отсеке, представле-

на на рисунке 2.17.1.

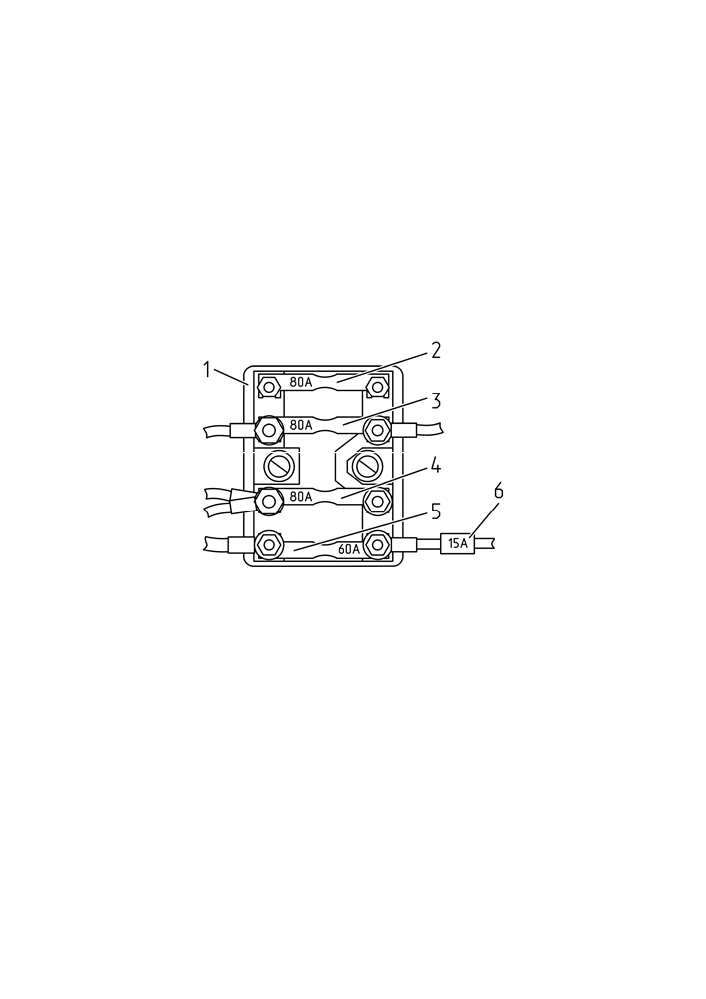

1 - блок предохранителей; 2, 3 - предохранитель питания подогревателя впу-

скного воздуха (ПВВ) и цепи заряда АКБ номиналом 80А; 4 - предохранитель пита-

ния блока коммутационного номиналом 80А; 5 - предохранитель питания БКЗ номи-

налом 60А; 6 - предохранитель розетки передней номиналом 15А.

Рисунок 2.17.1 - Установка предохранителей, расположенных в моторном отсеке

Кроме того, в электрической цепи от генератора к ПВВ установлен дополни-

тельный предохранитель подогревателя впускного воздуха номиналом 150А.

Назначение, места расположения и номиналы предохранителей, входящих в

блок коммутационный, приведены в подразделе 2.18 «Блок коммутационный».

Назначение, места расположения и номиналы предохранителей, входящих в блок

коммутации и защиты, приведены в подразделе 2.19 «Блок коммутации и защиты».

2.18 Блок коммутационный

Блок коммутационный 3 (рисунок 2.18.1) предназначен для подвода силового

питания, распределения его по потребителям электрооборудования трактора и за-

щиты электрических цепей от короткого замыкания и превышения токовой нагрузки,

является центральным распределительным устройством, к которому при помощи

колодок подключаются жгуты проводов различных систем ЭО трактора. Его исполь-

зование обеспечивает удобство диагностики и ремонта систем электрооборудования

трактора в процессе эксплуатации.

На вашем тракторе могут быть установлены два типа блока коммутаци-

онного - БКА-7.3722 либо БК-1, которые являются взаимозаменяемыми.

Место установки блока 3 - в кабине, на металлической балке крепления пла-

стиковой юбки, между щитком приборов 4 и лобовым стеклом.

Для доступа к реле и предохранителям блока 3 необходимо открутить два бы-

стросъёмных винта 1, затем снять пластмассовую крышку 2. Блок также имеет за-

щитный пластмассовый чехол, предназначенный для защиты от пыли.

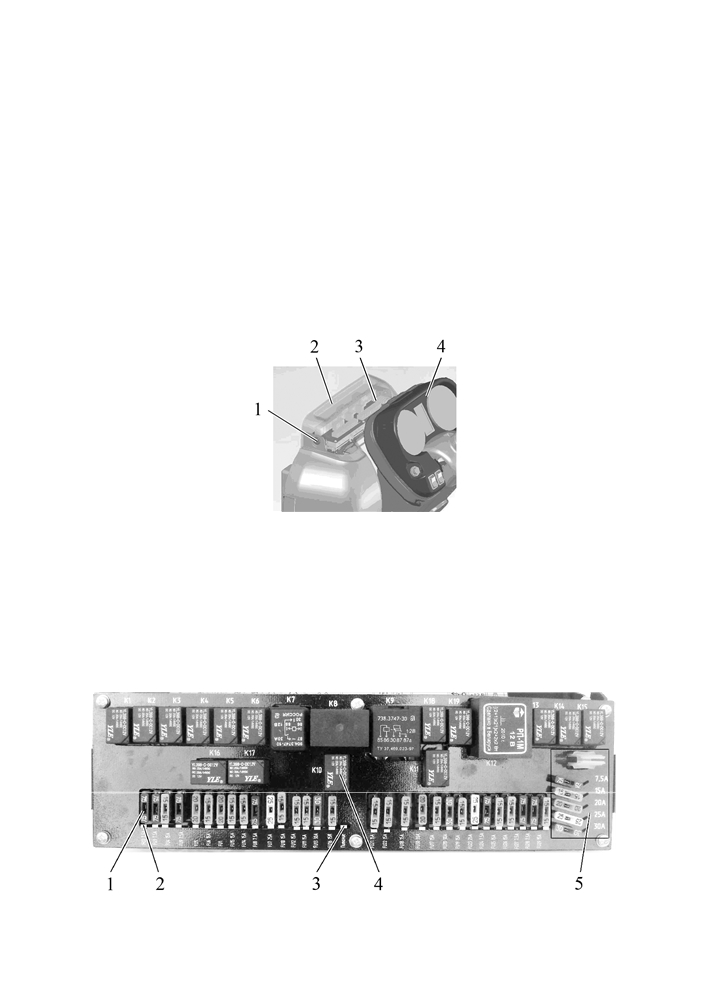

1 - винт; 2 - крышка; 3 - блок коммутационный; 4 - щиток приборов.

Рисунок 2.18.1 - Установка блока коммутационного

В состав блока входят тридцать электрических предохранителей 1 (рисунок

2.18.2) (FU1-FU30) и девятнадцать электромагнитных реле 4 (K1-K19), коммути-

рующих силовое питание для потребителей, комплект запасных предохранителей 5.

Установленные на лицевой панели рядом с каждым предохранителем сигнальные

светодиоды красного цвета 2 предназначены для индикации перегорания соответст-

вующего электрического предохранителя. Сигнальный светодиод зеленого цвета 3

осуществляет индикацию включения БК.

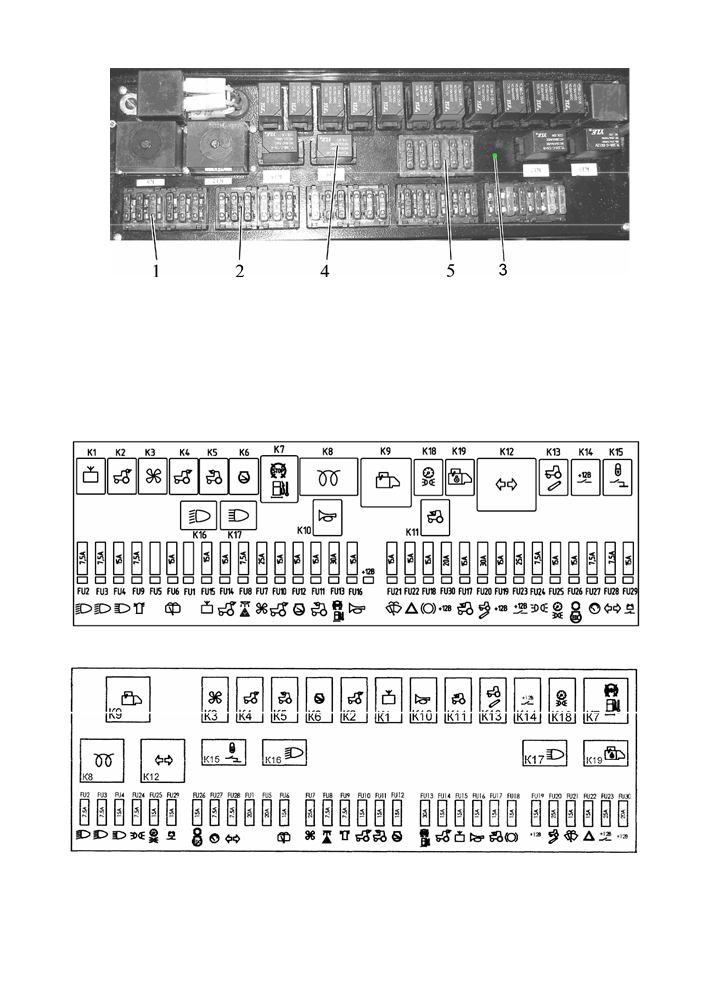

а) БКА-7.3722

б) БК-1

1 - электрический предохранитель; 2 - сигнальный светодиод красного цвета;

3 - сигнальный светодиод зеленого цвета; 4 - электромагнитное реле; 5 - комплект

запасных предохранителей.

Рисунок 2.18.2 - Блок коммутационный

Схема размещения предохранителей и реле в блоке коммутационном приведе-

на на рисунке 2.18.3.

а) Схема размещения предохранителей и реле в БКА-7.3722

б) Схема размещения предохранителей и реле в БК-1

Рисунок 2.18.3 - Схема размещения предохранителей и реле в блоке коммутационном

Таблички назначения реле и предохранителей, представленные на рисунке

2.18.3 приклеены изнутри на верхнюю пластиковую крышку 2 (рисунок 2.18.1) со

стороны лобового стекла.

Информация о назначении реле и предохранителей, номиналы предохрани-

телей, приведены в таблицах 2.6 и 2.7.

Таблица 2.6 - Назначение предохранителей БК

Обозначение

Назначение предохранителя

Номинал

предохранителя

(защищаемая электрическая цепь)

предохранителя

FU1

Резерв

20А

FU2

Ближний свет правой дорожной фары

7,5А

FU3

Ближний свет левой дорожной фары

7,5А

FU4

Дальний свет дорожных фар

15А

FU5

Резерв

20А

FU6

Задние стеклоочиститель и стеклоомыватель

15А

FU7

Питание электродвигателя кондиционера

25А

FU8

Фонари знака «автопоезд» и плафон кабины

7,5А

FU9

Сигнальный маяк

7,5А

FU10

Задние рабочие фары (пара наружных фар)

15А

FU11

Передние рабочие фары (на крыше)

15А

FU12

Не используется

15А

FU13

Не используется

30А

FU14

Задние рабочие фары (пара внутренних фар)

15А

FU15

Радиопримник (автомагнитола)

15А

FU16

Звуковой сигнал

15А

FU17

Передние рабочие фары (на поручне)

15А

FU18

Сигнальны торможения

15А

Розетка для подключения прицепного сельскохо-

FU19

15А

зяйственного оборудования и переносная лампа.

Сигнал с клееммы «D» генератора на системы

FU20

управления ПНУ, ЗНУ и БПО ГНС и

30А

электророзетку 6 (рисунок 2.22.2)

FU21

Передние стеклоочиститель и стеклоомыватель

15А

FU22

Аварийная сигнализация

15А

Питание потребителей, работающих при поло-

FU23

жении выключателя стартера и приборов в по-

25А

ложение «включены приборы»

FU24

Левые габаритные огни

7,5А

FU25

Правые габаритный огни и подсветка приборов

15А

FU26

КЭСУ, ПЭК и ЭСУД,

15А

Контрольно-измерительные приборы, датчики

FU27

7,5А

скорости, ЗВОМ и объёма топлива

FU28

Сигнализация поворотов трактора и прицепа

7,5А

FU29

Дистанционный выключатель АКБ

15А

Питание обмотки реле включения подсветки

FU30

20А

приборов и габаритных огней трактора

Таблица 2.7 - Назначение реле

Обозначение

Назначение реле

реле

К1

Радиоприемник (автомагнитола)

К2

Задние рабочие фары (пара внутренних фар)

К3

Кондиционер

К4

Задние рабочие фары (пара наружных фар)

К5

Передние рабочие фары (на крыше)

К6

Не используется

К7

Не используется

К8

Не используется

К9

Не используется

К10

Звуковой сигнал

К11

Передние рабочие фары (на поручне)

К12

Сигнализация поворотов трактора и аварийная сигнализация

К13

Сигнал с клееммы «D» генератора на системы управления ПНУ,

ЗНУ и БПО ГНС и электророзетку 6 (рисунок 2.22.2)

К14

Питание потребителей, работающих при положении выключателя

стартера и приборов в положение «включены приборы»

К15

Блокировка дистанционного выключения АКБ

К16

Ближний свет дорожных фар

К17

Дальний свет дорожных фар

К18

Габаритные огни и подсветка приборов

К19

Не используется

Примечание - Обозначение реле и предохранителей на БК соответствуют обо-

значению реле и предохранителей на схеме электрической соединений трактора в

приложении Г.

Установленный на лицевой панели БК комплект запасных предохранителей 5

(рисунок 2.18.2) включает в себя запасные предохранители 2 (рисунок 2.18.4) номи-

налами 7,5А, 15А, 20А, 25А, 30А и, на БКА-7.3722, съёмник предохранителей 1. БК-1

съёмником предохранителей не укомплектован.

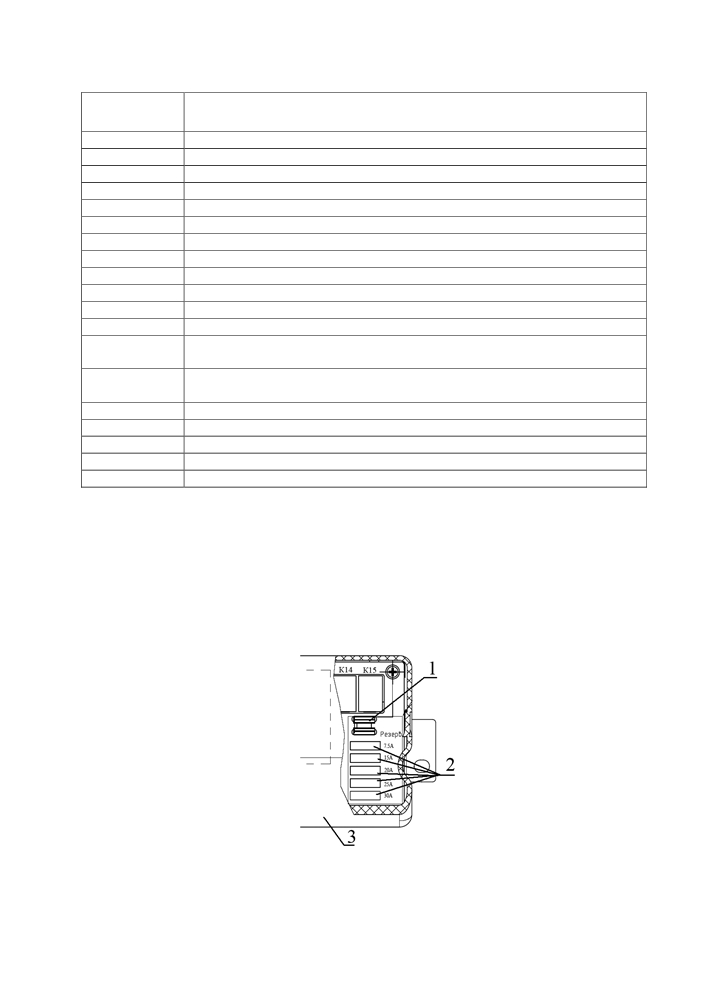

1 - съёмник предохранителей; 2 - запасные предохранители; 3 - блок коммутационный.

Рисунок 2.18.4 - Комплект запасных предохранителей блока БКА-7.3722

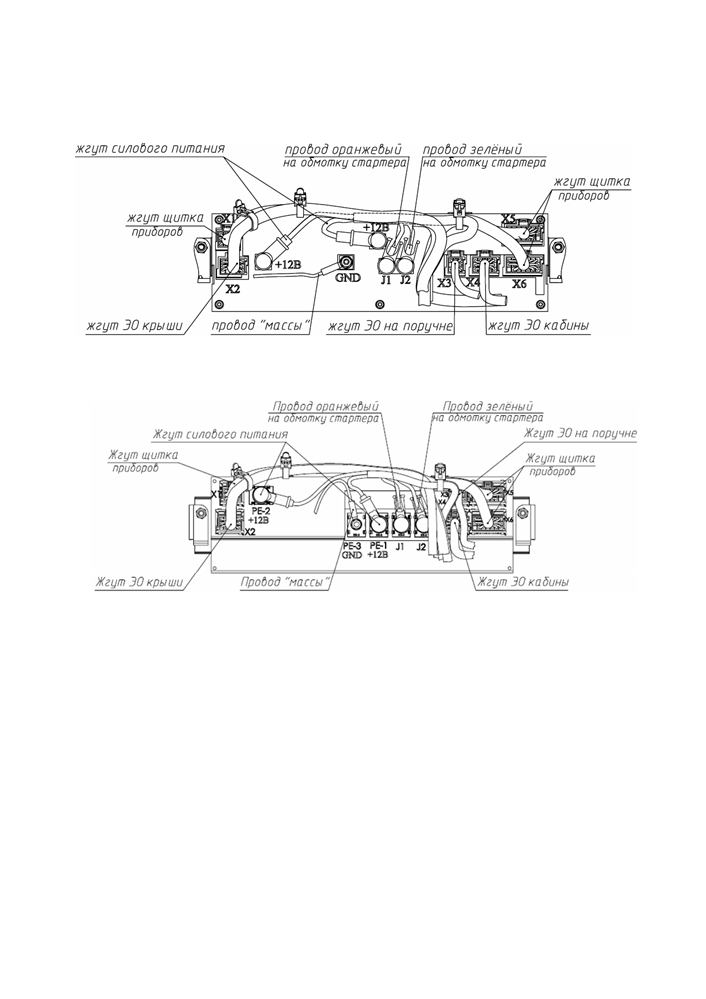

Электрическое подключение к БК жгутов электрооборудования

осуществляется в соответствии с рисунком 2.18.5.

а) подключение к БКА-7.3722 жгутов электрооборудования

б) подключение к БК-1 жгутов электрооборудования

Рисунок 2.18.5 - Схема подключения к БК жгутов электрооборудования

2.19 Блок коммутации и защиты

Блок коммутации и защиты (БКЗ) предназначен для распределения силового

питания на электронные системы управления трактора и защиты электрических це-

пей от короткого замыкания и превышения токовой нагрузки. На тракторе «БЕЛА-

РУС-3522.5» установлен БКЗ модификации БКЗ-3522.5.

Место установки БКЗ - в задней части кабины, с правой стороны за боковым

пультом.

Для доступа к реле и предохранителям БКЗ 5 (рисунок 2.19.1) необходимо от-

вернуть три винта 4 и снять пластмассовую крышку 6. Затем на БКЗ необходимо от-

вернуть четыре винта и поднять железную крышку.

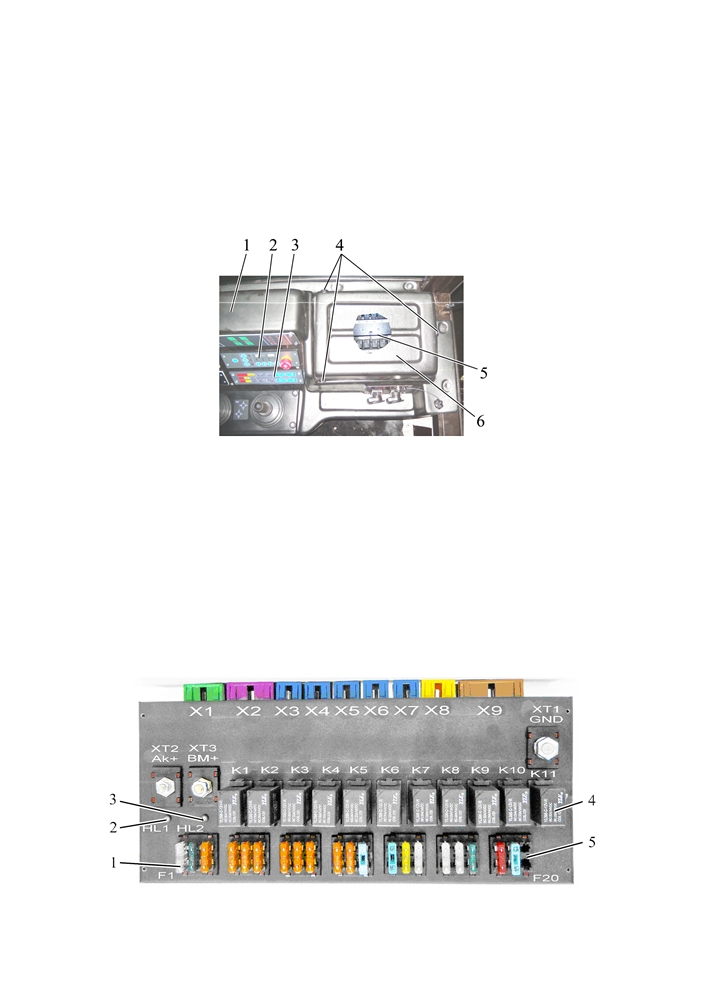

1 - боковой пульт; 2 - БПО ГНС; 3 - ПЭК; 4 - винт; 5 - БКЗ; 6 - крышка.

Рисунок 2.19.1 - Установка блока коммутации и защиты

В состав блока входят двадцать электрических предохранителей 1 (рисунок

2.19.2) (F1 ÷ F20), одиннадцать электромагнитных реле 4 (K1 ÷ K11) - коммутирую-

щих силовое питание для элементов электронных систем управления трактора. Ус-

тановленные на лицевой панели рядом с каждым предохранителем сигнальные све-

тодиоды красного цвета 5 предназначены для индикации перегорания соответст-

вующего электрического предохранителя. Кроме того, установлены сигнальные све-

тодиоды желтого цвета 2 и 3. Светодиод 2 осуществляет индикацию наличия посто-

янного питания БКЗ, независимо от положения выключателя АКБ. Светодиод 3 осу-

ществляет индикацию наличия питания, поступающего на БКЗ только при включен-

ном положении выключателя АКБ.

Схема размещения предохранителей, реле и остальных элементов в БКЗ при-

ведена на рисунке 2.19.2.

1 - электрический предохранитель; 2, 3 - сигнальный светодиод желтого цве-

та; 4 - электромагнитное реле; 5 - сигнальный светодиод красного цвета.

Рисунок 2.19.2 - Блок коммутации и защиты

Информация о назначении и номиналах предохранителей и о назначении ре-

ле приведена в таблицах 2.8 и 2.9, соответственно.

Электрическое подключение жгутов электронных систем управления к

разъемам Х1 ÷ Х6, Х8, Х9 (рисунок 2.19.2) и выводам ХT1 ÷ ХТ3 блока коммутации и

защиты осуществляется в соответствии с таблицей 2.10.

Таблица 2.8 - Назначение предохранителей БКЗ

Обозначение

Назначение предохранителя

Номинал

предохранителя

(защищаемая электрическая цепь)

предохранителя

КЭСУ

25А

Питание электронной системы управления дви-

гателем

30А

Включение электронного блока управления дви-

5А

гателем

Питание ПЭК

5А

Питание диагностического оборудования

5А

Резерв

5А

Питание информационного монитора

5А

Резерв

5А

Резерв

5А

F10

Питание системы управления ПНУ

5А

F11

Питание системы управления ЗНУ

5А

F12

Питание БПО ГНС

15А

F13

Резерв

15А

F14

Прикуриватель

20А

F15

Электророзетка после пуска двигателя 6 (рисунок 2.22.2)

25А

F16

Электророзетка после включения АКБ 5 (рисунок 2.22.2)

25А

F17

Резерв

25А

F18

Питание подогревателей системы SCR

30А

F19

Питание датчиков NOx системы SCR

10А

F20

Питание привода турбокомпрессора

15А

Таблица 2.9 - Назначение реле в БКЗ

Обозначение

Назначение реле

реле

К1

Нейтраль диапазонного редуктора

К2

Питание КЭСУ

К3

Питание ПЭК, информационного монитора, диагностического

оборудования

К4

Питание датчиков NOx системы SCR, привода турбокомпрессора

К5

Питание систем управления ПНУ, ЗНУ и БПО ГНС

К6

Электророзетка после пуска двигателя 6 (рисунок 2.22.2)

К7

Питание подогревателей системы SCR

К8

Включение подогревателя шланга нагнетания системы SCR

К9

Включение подогревателя шланга слива системы SCR

К10

Включение подогревателя шланга забора системы SCR

К11

Включение подогревателя подающего модуля системы SCR

Примечание - Обозначение реле и предохранителей в БКЗ соответствуют обозна-

чению реле и предохранителей на схеме электрической соединений БКЗ в приложении А.

содержание .. 4 5 6 7 ..
