Трактор Беларус 2522В / 2522ДВ / 2822ДЦ /3022В / 3022ДВ. Руководство - часть 39





Раздел 12. Приложения
388
Раздел 12. Приложения
389
Раздел 12. Приложения
390
БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 13. Возможные неисправности и методы их устранения
Раздел 13. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ИМЕТОДЫ ИХ УСТРАНЕНИЯ:
- Возможные неисправности дизеля DTA530E (I-308) / DDC S 40E и методы их
устранения ⎯ см. в РЭ DTA530E (I-308) / DDC S 40E
- Возможные неисправности электронной системы управления дизелем
DTA530E (I-308) / DDC S 40E и методы их устранения ⎯ см. в РЭ DTA530E (I-308)
/ DDC S 40E
- Возможные неисправности дизеля BF06М1013FC и методы их устранения ⎯
см. в РЭ BF06М1013FC
- Возможные неисправности электронной системы управления дизелем
BF06М1013FC и методы их устранения ⎯ см. в РЭ BF06М1013FC
- Возможные неисправности муфты сцепления и методы их устранения ⎯ см.
в Разделе 5.
«УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА»
на с. 88
- Возможные неисправности коробки передач и методы их устранения ⎯ см.
в Разделе 5.
«УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА»
на с.116.
- Возможные неисправности электронной системы управления переключе-
нием передач и методы их устранения ⎯ см. в Разделе 5. «УСТРОЙСТВО И РА-
БОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА» на с. 119.
- Возможные неисправности ГС трансмиссии и методы их устранения ⎯ см.
в Разделе 5.
«УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА»
на с.129.
- Возможные неисправности заднего моста и методы их устранения ⎯ см. в Раз-
деле 5. «УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА» на с. 144.
- Возможные неисправности заднего ВОМ и методы их устранения ⎯ см. в Раз-
деле 5. «УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА» на с. 148.
- Возможные неисправности переднего ВОМ и методы их устранения ⎯ см. в
Разделе 5.
«УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА»
на с. 157.
- Возможные неисправности тормозов и методы их устранения ⎯ см. в Разделе
5.
«УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА» на с.169.
Возможные неисправности пневмосистемы и методы их устранения ⎯ см. в
Разделе 5. «УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА» на с.
180.
Возможные неисправности переднего ведущего моста и методы их устранения
⎯ см. в Разделе 5. «УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТО-
РА» на с. 195.
Возможные неисправности гидрообъемного рулевого управления и методы их
устранения ⎯ см. в Разделе 5. «УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ
ТРАКТОРА» на с. 206.
394
БЕЛАРУС-2522В/2522ДВ/2822ДЦ/3022В/3022ДВ Раздел 13. Возможные неисправности и методы их устранения
- Возможные неисправности ГС навесного устройства и методы их устранения
⎯ см. в Разделе 5. «УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТО-
РА» на с. 219.
- Возможные неисправности электронной системы управления задним на-
весным устройством и методы их устранения ⎯ см. в Разделе 5. «УСТРОЙ-
СТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА» на с. 230.
- Возможные неисправности электронной системы управления БД, ПВМ и
ПВОМ и методы их устранения ⎯ см. в Разделе 5. «УСТРОЙСТВО И РАБОТА
СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА» на с. 238.
- Возможные неисправности систем электрооборудования и методы их устра-
нения ⎯ см. в Разделе 5. «УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ
ТРАКТОРА» на с. 244.
- Возможные неисправности кондиционера и методы их устранения ⎯ см. в Раз-
деле 5. «УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА» на с. 268.
395

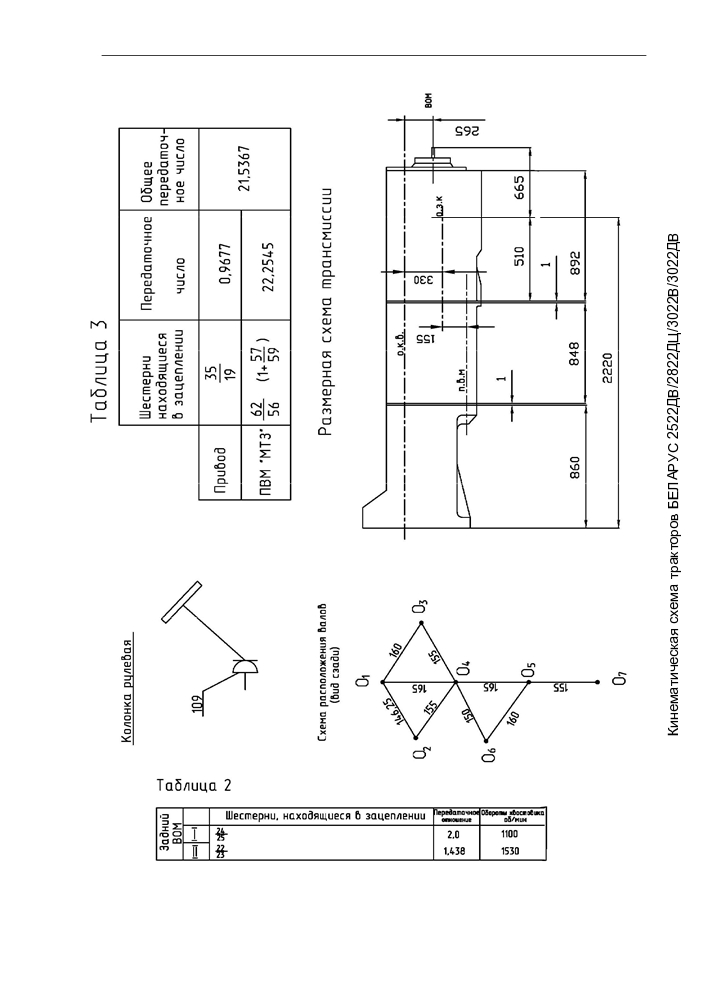

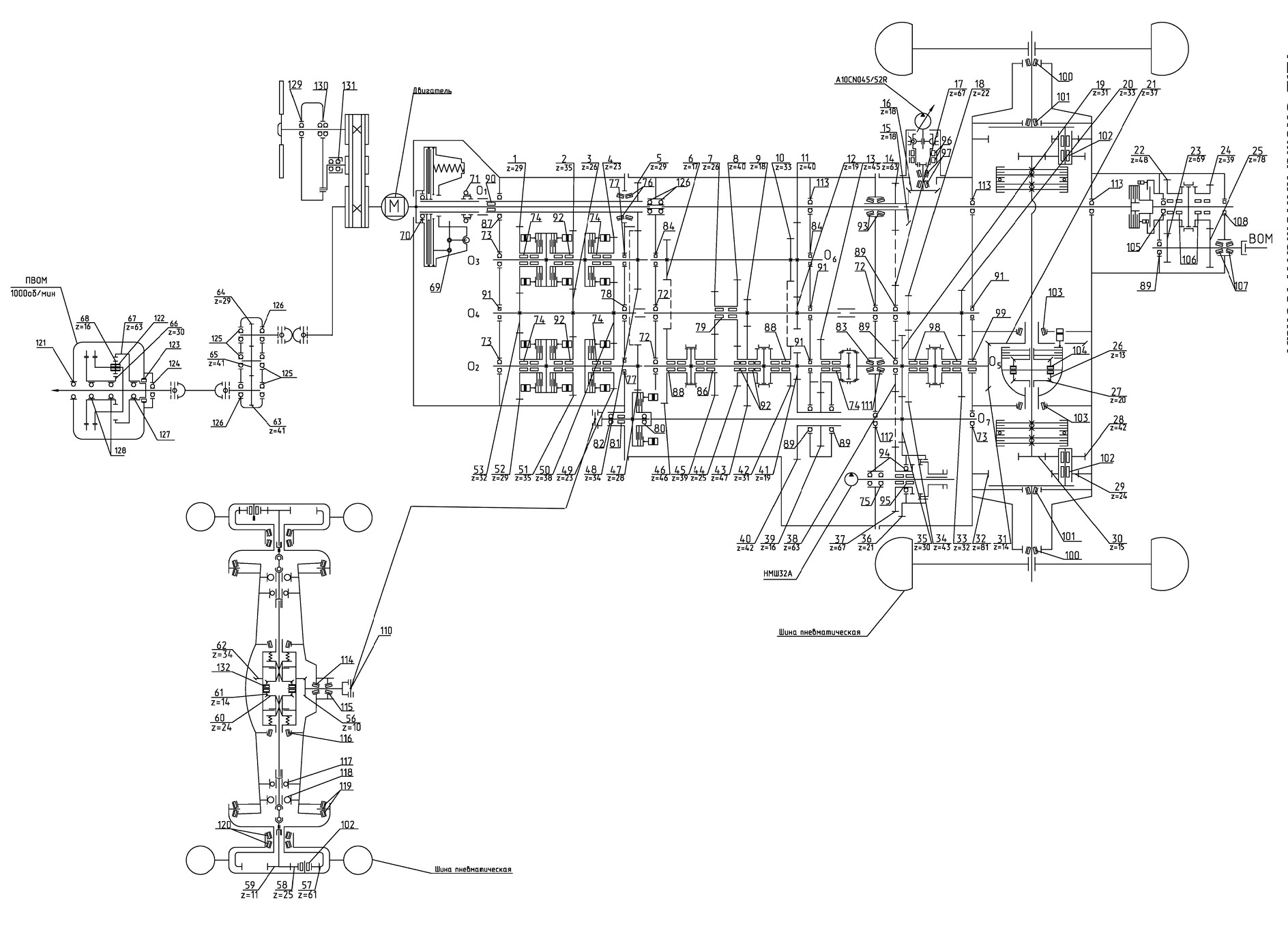

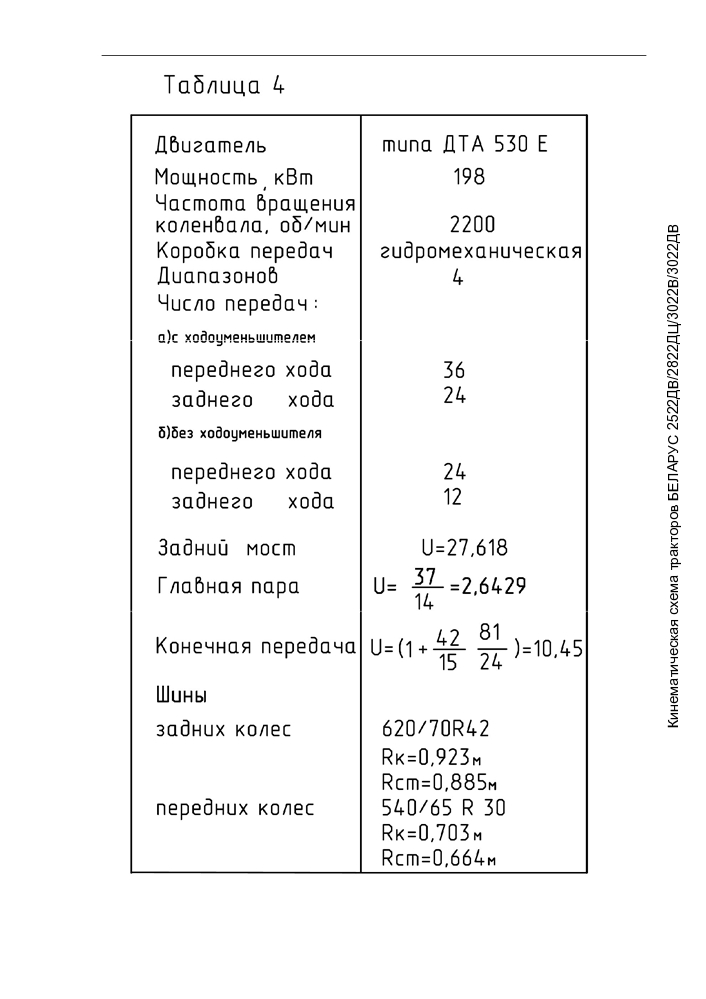

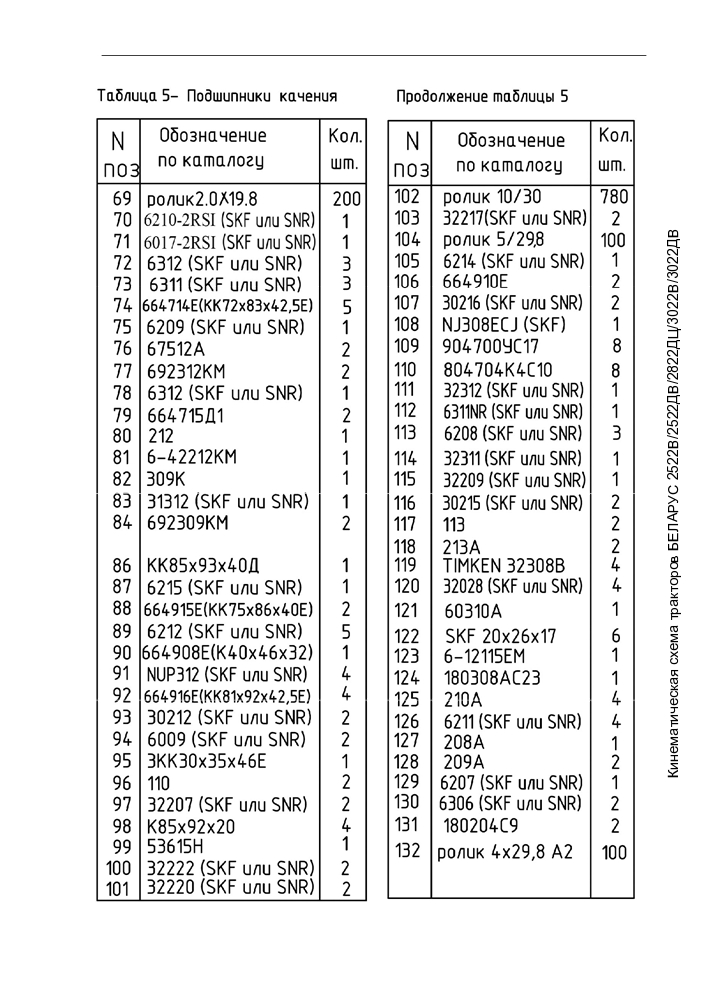

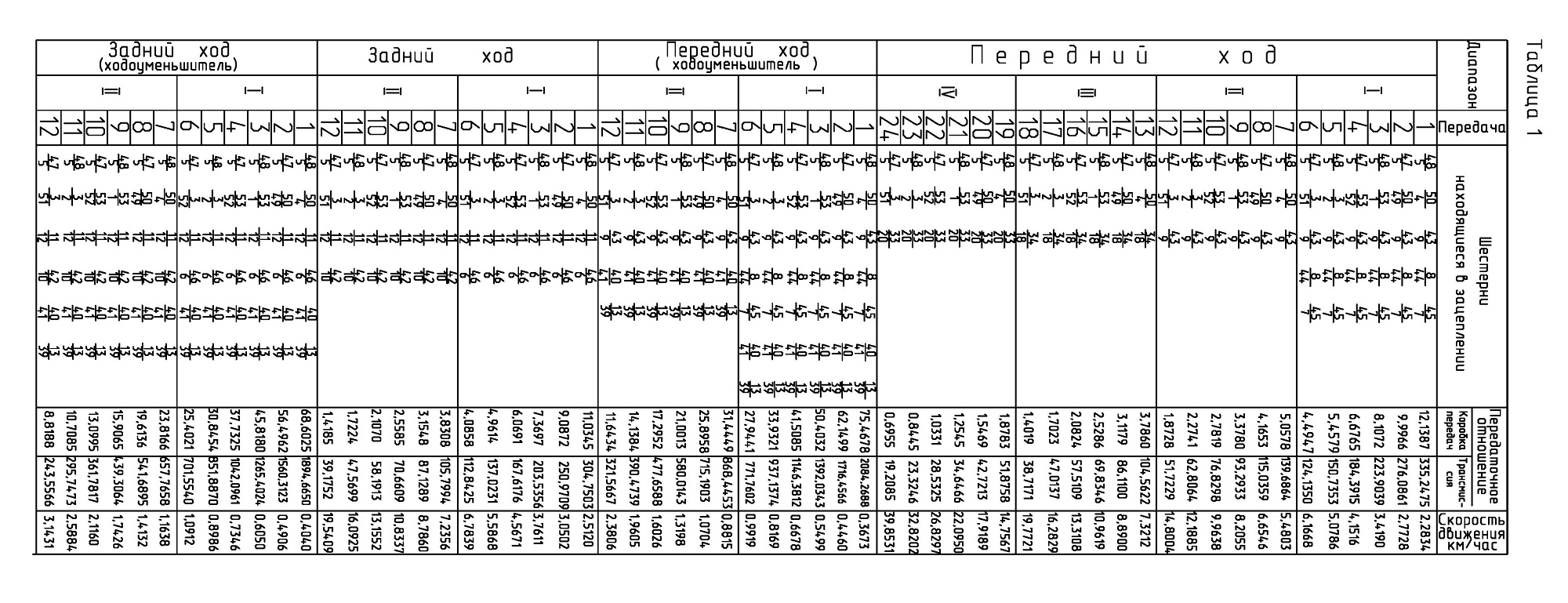

Кинематическая схема тракторов БЕЛАРУС 2522ДВ/2822ДЦ/3022В/3022ДВ











Кинематическая схема тракторов БЕЛАРУС 2522ДВ/2822ДЦ/3022В/3022ДВ

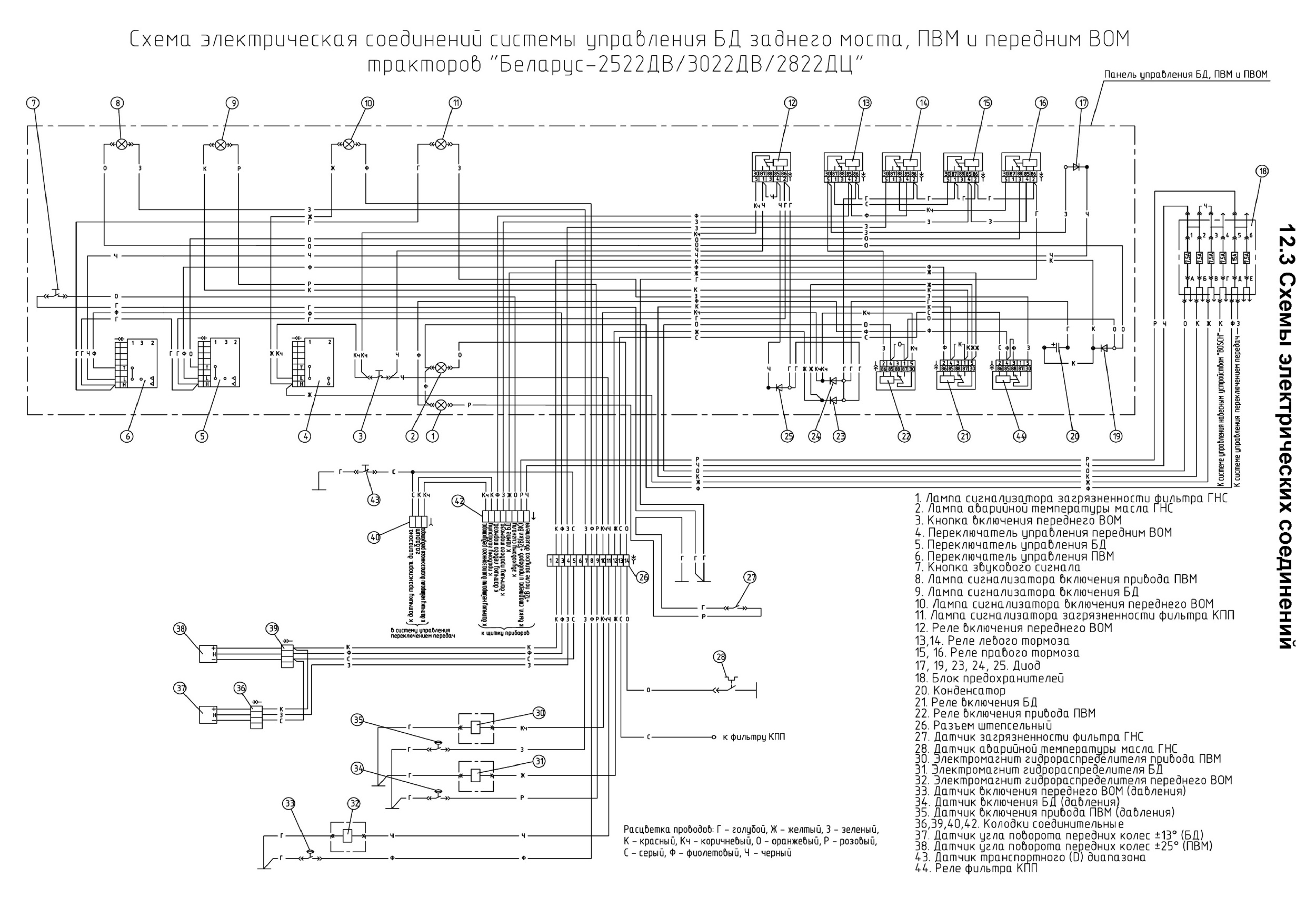

Схема электрическая соединений системы управления БД заднего моста, ПВМ и передним ВОМ тракторов "Беларус-2522ДВ/3022ДВ/2822ДЦ"

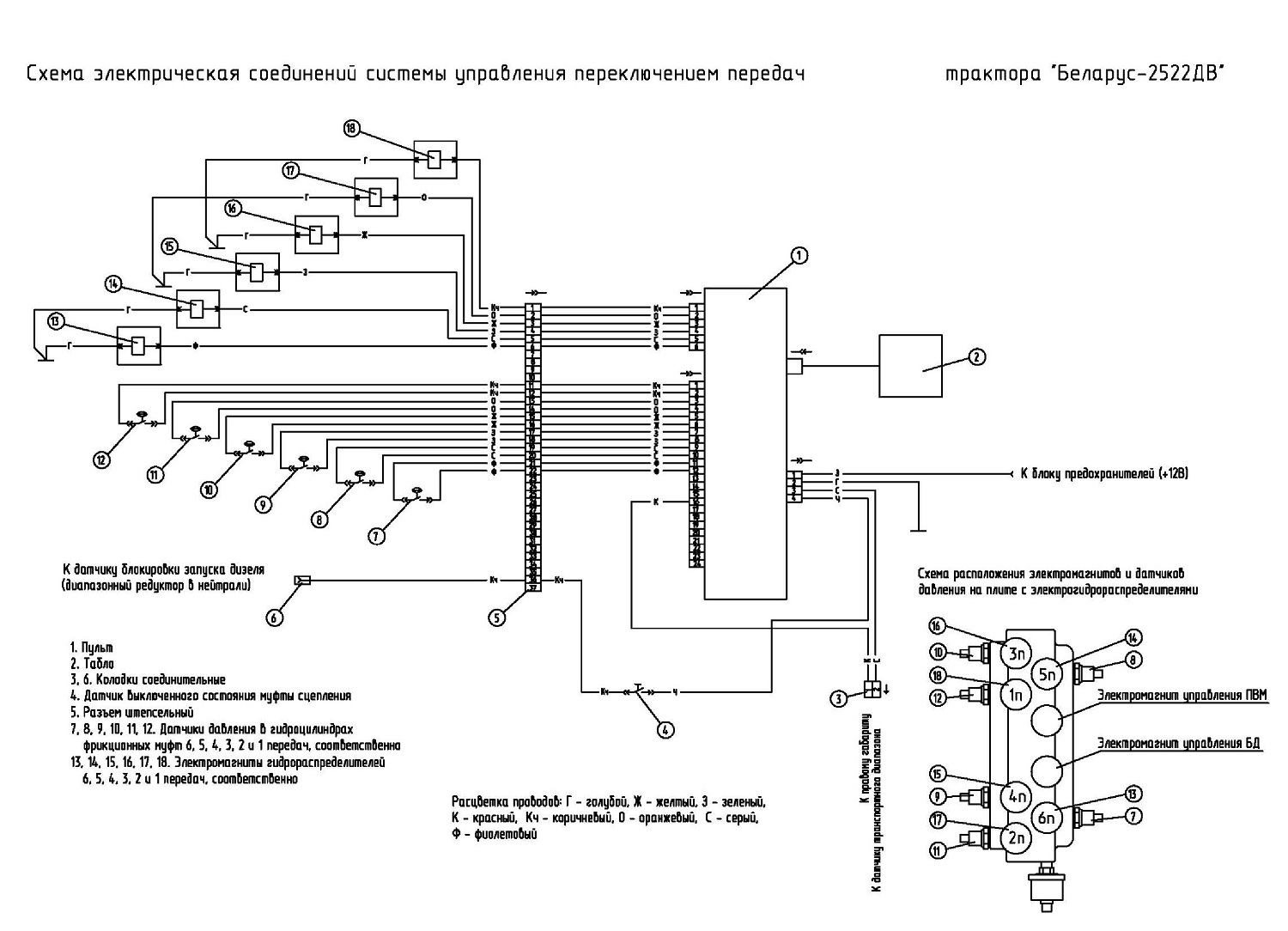

Схема электрическая соединений системы управления переключением передач трактора 'Беларус-2522ДВ'

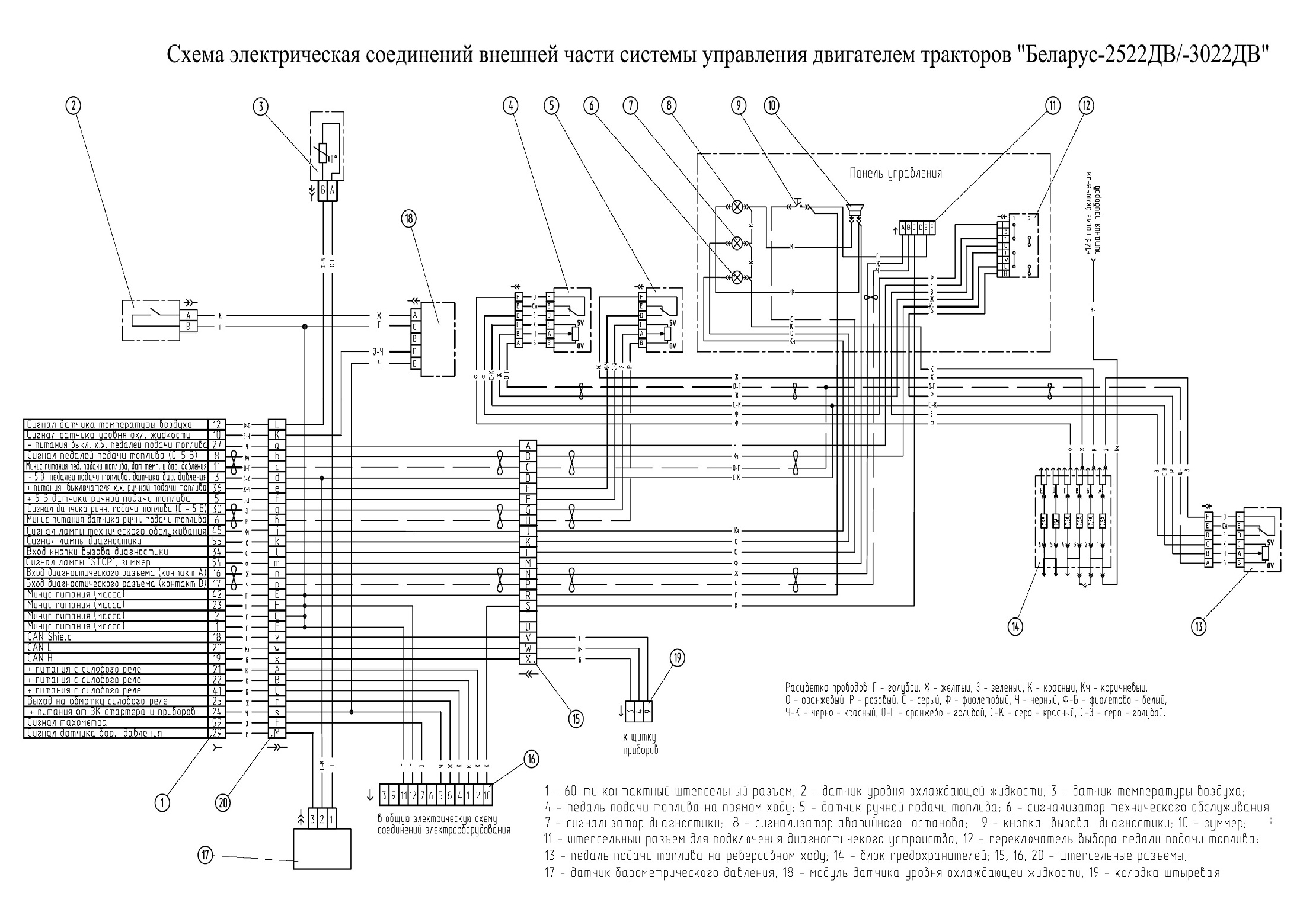

Схема электрическая соединений внешней части системы управления двигателем тракторов "Беларус-2522ДВ/-3022ДВ"



















Перечень элементов схемы электрической соединений БЕЛАРУС-2522ДВ/3022ДВ (схема на рис. 5.14.3-1, 5.14.3-2)







А1—Стереомагнитола.

ВА1,ВА2 — Громкоговоритель (входит в комплект стереомагнитолы)

А2— Подогреватель топливный (входит в комплект двигателя)

A3— Кондиционер

А3.1— Агрегат воздухообрабатывающий (входит в комплект кондиционера)

АЗ.1.1— Регулятор выходной температуры воздуха

М2— Электродвигатель вентилятора S1— Переключатель режимов вентилятора А4.2— Агрегат компрессорно-конденсаторный (входит в комплект кондиционера) YC— Муфта электромагнитная компрессора

А4.3— Блок датчиков давления (входит в комплект кондиционера)

SP4.1— Датчик минимального давления (4 кгс/кб. см)

SP4.2— Датчик среднего давления (12 кгс/кб. см)

SP4.3— Датчик максимального давления (16 кгс/кб. см)

A5— Пульт управления индикатором комбинированным

BN1— Датчик объема топлива (частотный) ВР1 — Датчик указателя давления масла в коробке

ВР2— Датчик указателя давления воздуха

BV1, BV3— Датчик скорости

BV2—Датчик оборотов ВОМ

Е1,Е2— Фара дорожная

Е3, Е4, Е9 ... Е12— Фара рабочая

Е5— Плафон освещения кабины

Е6,Е7— Фара рабочая

Е8—Фонарь освещения номерного знака

EL1,EL2 — Лампа АКГ12-60+55-1 (входит

в комплект Е1.Е2)

ЕL7...EL9, EL13, EL16, EL24, EL25— Лампа А12-5 (Входит в комплект HL1...HL3, HL7, HL8, Е8)

EL19, ЕL22— Лампа А12-10 (входит в комплект HL9,HL10)

ЕL3,EL4, EL12,EL17,EL18,EL20, EL21,

EL23— Лампа А12-21-3 (или HL4, HL5 (EL3, EL4) или HL7, HL8 (EL12, EL17))

EL10— Лампа K-12V10W (входит в комплект Е5)





ЕL5,EL6, EL14,EL15,EL26...EL29 — Лампа АКГ12-55-1 (входит в комплект ЕЗ, Е4, Е6, Е7, Е9...Е12)

F1 — Блок предохранителей 30+80 F2— Блок предохранителей -2х7,5+2х15+2х25

F3—Блок предохранителей - 2x7,5+2x30 F4—Блок предохранителей 60+80 F5— Блок предохранителей - 4x7,5+2x15 F6— Блок предохранителей - 4x15+2x25 FU1—Плавкая вставка 20 А (входит в комплект стереомагнитолы)

G1— Генератор 14В (входит в комплект двигателя)

GB1,GB2— Батарея аккумуляторная 12В 120Ач

НА1— Сигнал звуковой рупорный низкочастотный

НА2— Сигнал звуковой рупорный высокочастотный

НАЗ — Реле-сигнализатор звуковой HG1— Блок контрольных ламп АР10.3803 HL1...HL3— Фонарь автопоезда НL6 — Маяк сигнальный HL4,HL5 — Указатель поворота HL7,HL8 — Фонарь 3713.3712 (если сигнализаторы поворотов на поручнях) HL7,HL8 — Фонарь передний (если сигнализаторы поворотов на маске капота) HL9,HL10— Фонарь

К1, К2, К3, К7, К8— Реле с нормально разомкнутым контактом (30А)

К4— Реле стартера

К5 — Реле с нормально замкнутым контактом (20А)

К6— Силовое реле ЕМС

КН1— Прерыватель указателей поворота

М1— Стартер 24В (входит в комплект

двигателя)

МЗ,М5 — Омыватель электрический М4—Привод М6—Моторедуктор Р1— Индикатор комбинированный Р2— Комбинация приборов QS1— Выключатель батарей дистанционный 24В







SA1— Выключатель знака автопоезда SA2— Переключатель стеклоочистителя и омывателя заднего стекла SA3— Выключатель рабочих фар (задних внешних на крыше)

SA4— Выключатель рабочих фар (задних внутренних на крыше)

SA5— Выключатель рабочих фар (передних на крыше)

SA6— Выключатель маяка сигнального SA7— Выключатель "массы"

SA8— Переключатель стеклоочистителя и стеклоомывателя переднего стекла SA9 — Переключатель подрулевой многофункциональный

SA10— Центральный переключатель света SA11— Выключатель стартера и приборов

SA12— Переключатель рабочих фар (на поручне)

SB1,SB2— Выключатель сигнала торможения

SB3— Выключатель сигнала блокировки (включения диапазона)

SB4— Выключатель аварийной сигнализации

SB5— Выключатель лампы ручного тормоза

SL1— Датчик аварийного уровня тормозной жидкости

SP1— Датчик засоренности фильтра воздухоочистителя

SP2— Датчик аварийного давления масла (в ГОРУ)

SP3— Датчик аварийного давления масла (в трансмиссии, если установлен)

SP4— Датчик аварийного давления воздуха UZ1— Преобразователь напряжения.

ХА9.1— Розетка подключения с/х орудий

Соединители штыревые ХР1.1...ХР1.9 — Колодка 502601 ХР2.1..ХР2.11— Колодка 502602 ХР9.1...ХР9.4— Колодка 1-480673-0 ХР10.1— Колодка 1-0965423-1 ХР12.1, ХР12.3— Вилка ШС32П12Ш-МТ-7 ХР12.2— Вилка ШС32ПК12Ш-МТ-7 ХР15.1, ХР15.2— Вилка ШС36ПК15Ш-МТ-6



Соединители гнездовые XS1.1...XS1.9— Колодка 602601 XS2.1...XS2.4, XS2.6, .XS2.7, S2.9...XS2.11, XS2.17, .XS2.21 — Колодка 602602 XS2.5, XS2.8, XS2.12...XS2.16, XS2.18.XS2.20 — Колодка 601202 XS3.1...XS3.3— Колодка 601203 XS4.1, XS4.2— Колодка 602604 XS5.1, XS5.2 XS5.4...XS5.9— Колодка 607605

XS5.3— Колодка 469 59.00.00 XS6.1...XS6.2— Колодка 602606 XS7.1, XS7.2— Колодка 602207 XS8.1...XS8.7 XS8.9, XS8.10— Колодка 605608

XS8.8— Колодка 610608

XS9.1, XS9.2, XS9.7...XS9.9 — Колодка

1-480673-0 (AMP)

XS9.3...XS9.6— Колодка 602209 XS10.1, XS10.2— Колодка 1-0967240-1 XS12.1, XS12.3— Розетка ШС32УК12Г-МТ-7 XS12.2— Розетка ШС32П12Г-МТ-7 XS12.4— Розетка ШС32ПК12Г-МТ-7

XS13.1— Колодка 602213 XS15.1— Розетка ШС36П15Г-М-6 XS15.2— Розетка ШС36У15Г-М-6

VD1— Диод выпрямительный WA1 — Антенна

Назначение клемм розетки подключения сельхозорудий «ХА9.1»:

1 — левый поворот

2 — звуковая сигнализация

3 — «масса»

4 — правый поворот

5 — правый габарит

6 — стоп-сигнал

7 — левый габарит

8 — переносная лампа или другой потребитель





SA1— Выключатель знака автопоезда SA2— Переключатель стеклоочистителя и омывателя заднего стекла SA3— Выключатель рабочих фар (задних внешних на крыше)

SA4— Выключатель рабочих фар (задних внутренних на крыше)

SA5— Выключатель рабочих фар (передних на крыше)

SA6— Выключатель маяка сигнального SA7— Выключатель "массы"

SA8— Переключатель стеклоочистителя и стеклоомывателя переднего стекла SA9 — Переключатель подрулевой многофункциональный

SA10— Центральный переключатель света SA11— Выключатель стартера и приборов

SA12— Переключатель рабочих фар (на поручне)

SB1,SB2— Выключатель сигнала торможения

SB3— Выключатель сигнала блокировки (включения диапазона)

SB4— Выключатель аварийной сигнализации

SB5— Выключатель лампы ручного тормоза

SL1— Датчик аварийного уровня тормозной жидкости

SP1— Датчик засоренности фильтра воздухоочистителя

SP2— Датчик аварийного давления масла (в ГОРУ)

SP3— Датчик аварийного давления масла (в трансмиссии, если установлен)

SP4— Датчик аварийного давления воздуха UZ1— Преобразователь напряжения.

ХА9.1— Розетка подключения с/х орудий

Соединители штыревые ХР1.1...ХР1.9 — Колодка 502601 ХР2.1..ХР2.11— Колодка 502602 ХР9.1...ХР9.4— Колодка 1-480673-0 ХР10.1— Колодка 1-0965423-1 ХР12.1, ХР12.3— Вилка ШС32П12Ш-МТ-7 ХР12.2— Вилка ШС32ПК12Ш-МТ-7 ХР15.1, ХР15.2— Вилка ШС36ПК15Ш-МТ-6

Соединители гнездовые XS1.1...XS1.9— Колодка 602601 XS2.1...XS2.4, XS2.6, .XS2.7, S2.9...XS2.11, XS2.17, .XS2.21 — Колодка 602602 XS2.5, XS2.8, XS2.12...XS2.16, XS2.18.XS2.20 — Колодка 601202 XS3.1...XS3.3— Колодка 601203 XS4.1, XS4.2— Колодка 602604 XS5.1, XS5.2 XS5.4...XS5.9— Колодка 607605

XS5.3— Колодка 469 59.00.00 XS6.1...XS6.2— Колодка 602606 XS7.1, XS7.2— Колодка 602207 XS8.1...XS8.7 XS8.9, XS8.10— Колодка 605608

XS8.8— Колодка 610608

XS9.1, XS9.2, XS9.7...XS9.9 — Колодка

1-480673-0 (AMP)

XS9.3...XS9.6— Колодка 602209 XS10.1, XS10.2— Колодка 1-0967240-1 XS12.1, XS12.3— Розетка ШС32УК12Г-МТ-7 XS12.2— Розетка ШС32П12Г-МТ-7 XS12.4— Розетка ШС32ПК12Г-МТ-7

XS13.1— Колодка 602213 XS15.1— Розетка ШС36П15Г-М-6 XS15.2— Розетка ШС36У15Г-М-6

VD1— Диод выпрямительный WA1 — Антенна

Назначение клемм розетки подключения сельхозорудий «ХА9.1»:

1 — левый поворот

2 — звуковая сигнализация

3 — «масса»

4 — правый поворот

5 — правый габарит

6 — стоп-сигнал

7 — левый габарит

8 — переносная лампа или другой потребитель

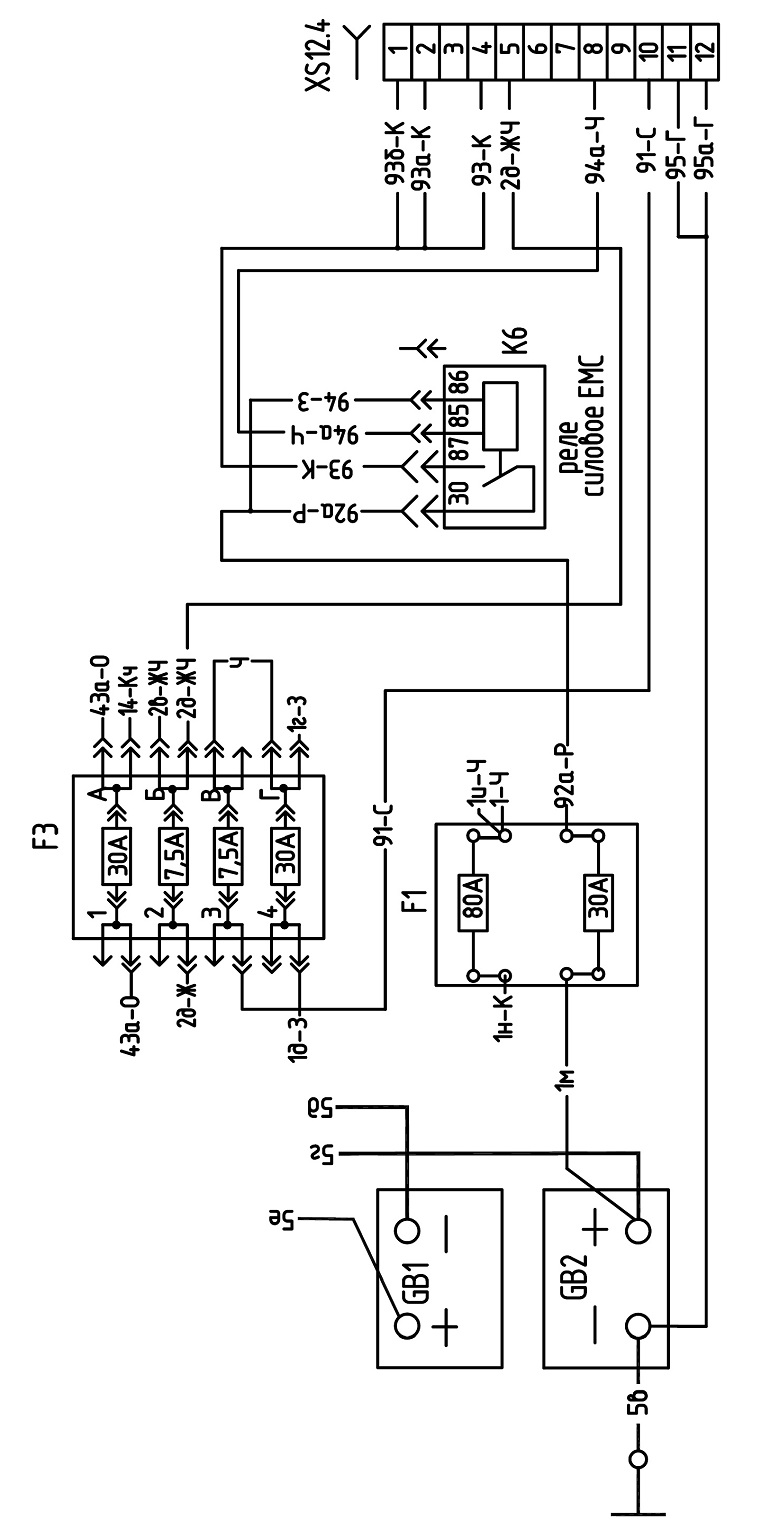

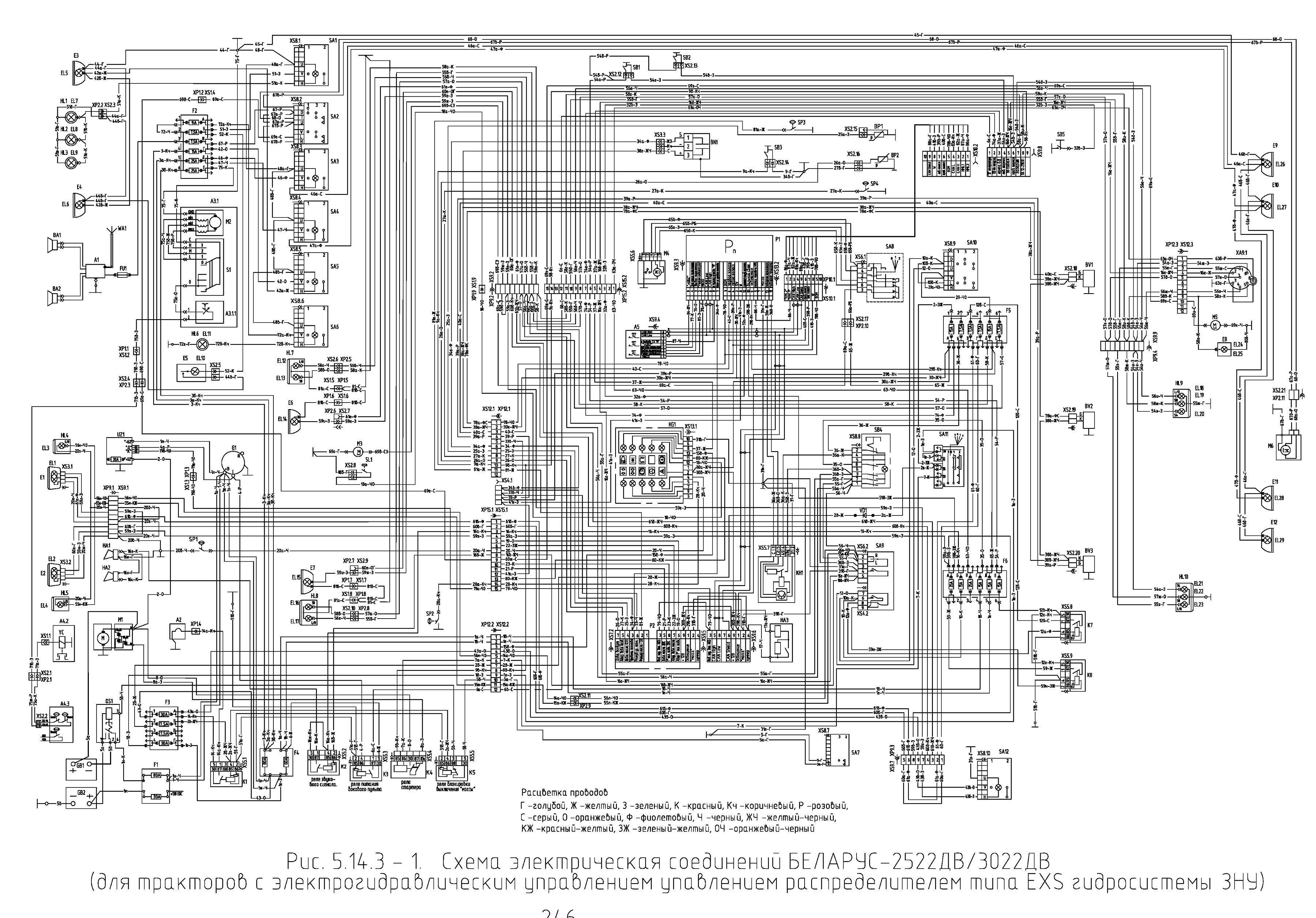

Рис. 5.14.3 - 1. Схема электрическая соединений БЕЛАРУС-2522ДВ/3022ДВ (для тракторов с электрогидравлическим управлением управлением распределителем типа EXS гидросистемы ЗНУ)













Рис. 5.14.3 - 2. Схема электрическая соединений БЕЛАРУС-2522ДВ/3022ДВ (для тракторов с тросовым управлением распределителем ГНС ЗНУ; остальное см. рис. 5.14.3 - 1).

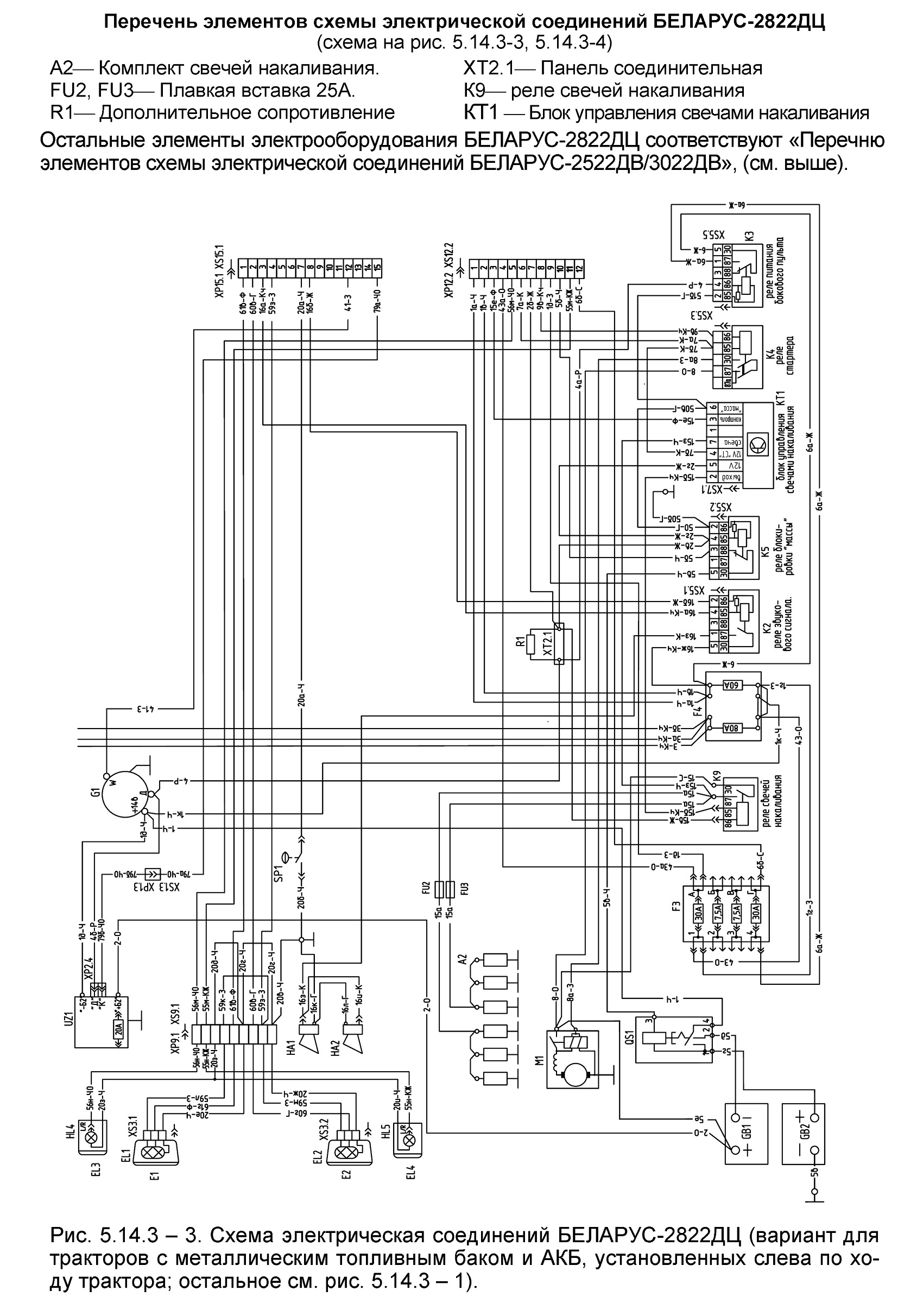

Рис. 5.14.3 - 3. Схема электрическая соединений БЕЛАРУС-2822ДЦ (вариант для тракторов с металлическим топливным баком и АКБ, установленных слева по ходу трактора; остальное см. рис. 5.14.3 - 1).

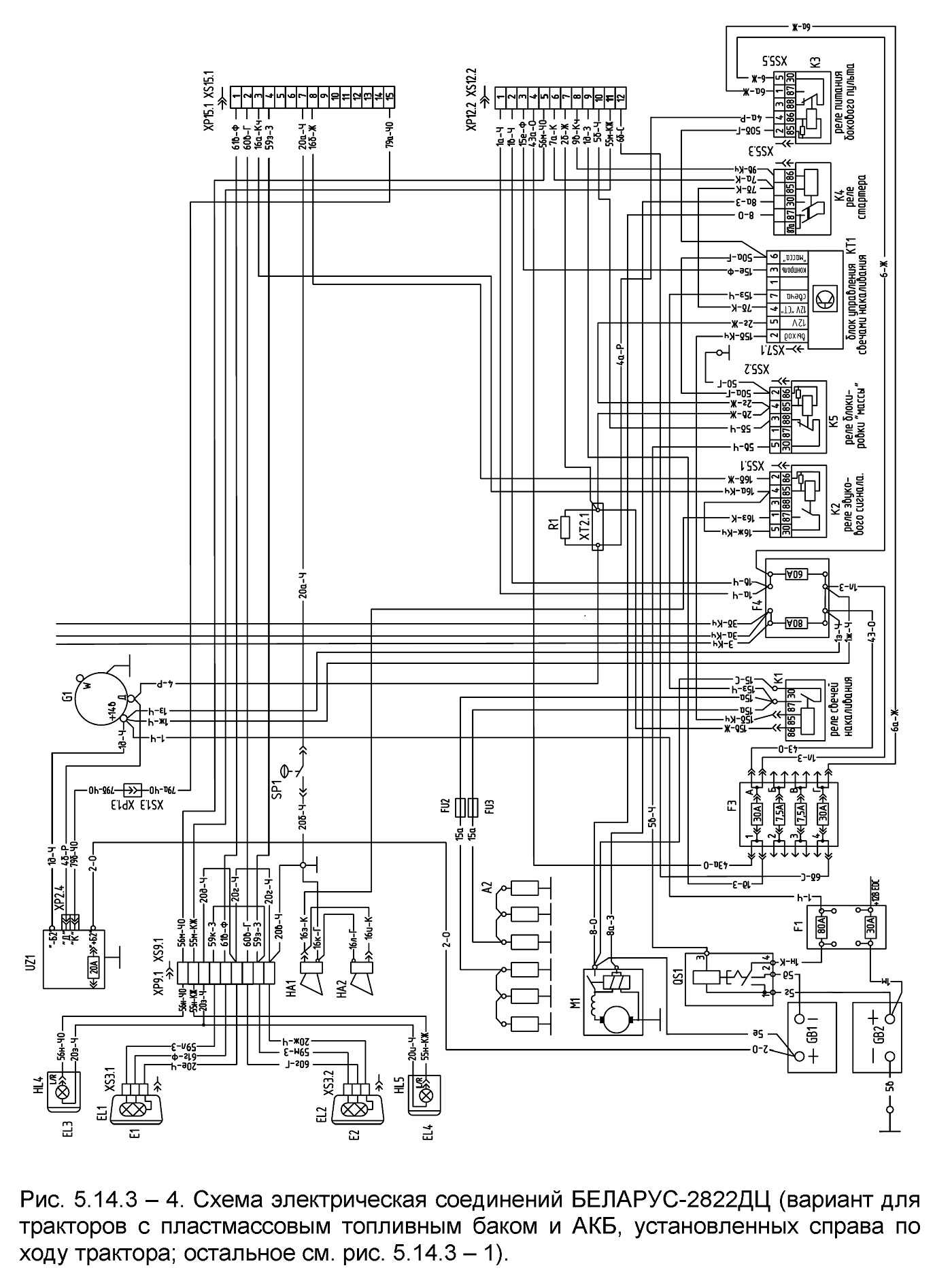

Рис. 5.14.3 - 4. Схема электрическая соединений БЕЛАРУС-2822ДЦ (вариант для тракторов с пластмассовым топливным баком и АКБ, установленных справа по ходу трактора; остальное см. рис. 5.14.3 - 1).
