Трактор Беларус 1525.4. Руководство

Приложение Ж

Идентификация неисправностей дизеля и турбокомпрессора

Признак

Причина

Проверить

Признак

Недостаток воздуха

Чистоту воздушного фильтра. Заужен шланг подачи воздуха, не-

плотные (ослабленные) соединения.

Падение давления наддува

Зауженное (поврежденное, неплотное, ослабленное) соединение ме-

жду турбокомпрессором и дизелем

Падение давления в выхлопе

Выпускной трубопровод (уплотнение) - ослаблено, повреждено, не-

плотное

Высокое давление в выпускном

Препятствия в выпускном трубопроводе, поврежден выпускной тру-

бопровод

трубопроводе

Высокое давление картерных га-

Чистоту сапуна дизеля

зов

Недостаточная смазка

Чистоту подводящего трубопровода турбокомпрессора

Чрезмерная смазка

Выводящий трубопровод масла из турбокомпрессора сужен

Низкая компрессия

Состояние клапанов, поршней и поршневых колец

Масло в камере сгорания

Состояние клапанов и направляющих, износ поршневых колец

Плохой впрыск

Топливный насос и распылители форсунок

Содержание инородных частиц

Воздухоочиститель (комплектность, чистоту)

Инородные частицы в выхлопе

Поврежден корпус турбины, недостающая часть колеса турбины

Вибрация

Установку турбокомпрессора на дизель

Турбокомпрессор неисправен

Снимите турбокомпрессор и отдайте его в ремонт

Неисправность дизе-

Неисправность

ля

турбокомпрессо-

ра

162

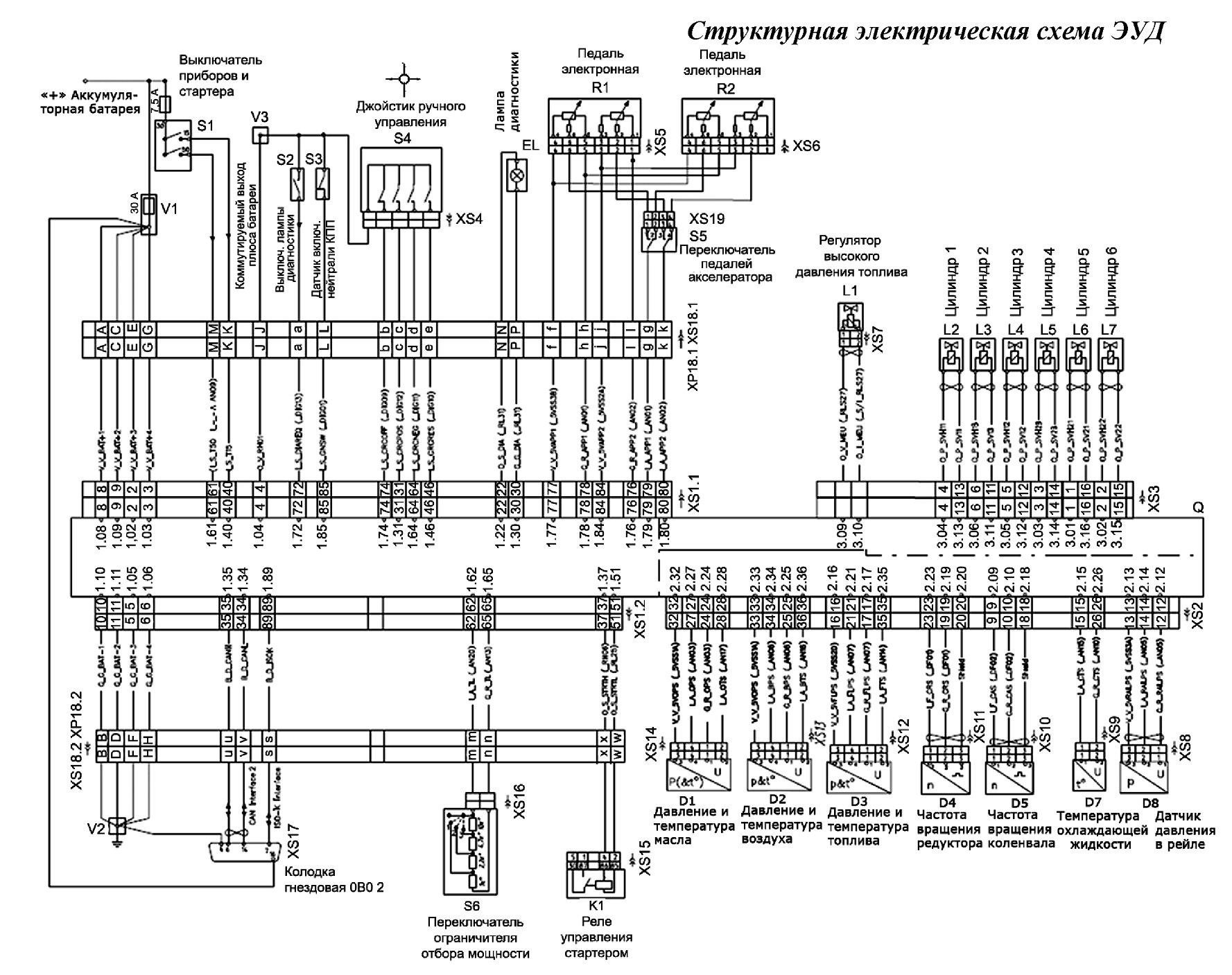

Приложение Е (справочное) Структурная электрическая схема ЭУД
