Наладку «стяжка разблокирована» необходимо выполнять в следующей последо-
вательности:
- повернуть направляющую 2 на ≈90° и совместить паз на направляющей 2 с от-
верстием в ползуне 4;
- вращая направляющую 2, разместить отверстие в ползуне 4 по центру паза (ре-
гулировке подвергнуть правую и левую стяжки);
- вставить чеку 3 в отверстие и зафиксировать зажимом.
ВНИМАНИЕ: НА ТРАНСПОРТНЫХ РАБОТАХ ДОЛЖНА ИСПОЛЬЗОВАТЬСЯ НА-
ЛАДКА «СТЯЖКА ЗАБЛОКИРОВАНА»!
ВНИМАНИЕ: ПРИ РАБОТЕ ТРАКТОРА НА СЕЛЬСКОХОЗЯЙСТВЕННЫХ РАБО-
ТАХ С ПОДСОЕДИННЫМ ОРУДИЕМ ИЛИ СЕЛЬХОЗМАШИНОЙ НЕОБХОДИМО ИС-
ПОЛЬЗОВАТЬ НАЛАДКУ «СТЯЖКА РАЗБЛОКИРОВАНА» ИЛИ «СТЯЖКА ЗАБЛОКИРО-
ВАНА», В СООТВЕТСТВИИ С УКАЗАНИЯМИ РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ
ПОДСОЕДИННОГО ОРУДИЯ (СЕЛЬХОЗМАШИНЫ)!
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ СТЯЖКУ БЕЗ ФИКСАЦИИ ЧЕКОЙ ПОЛЗУНА В
НАПРАВЛЯЮЩИХ!

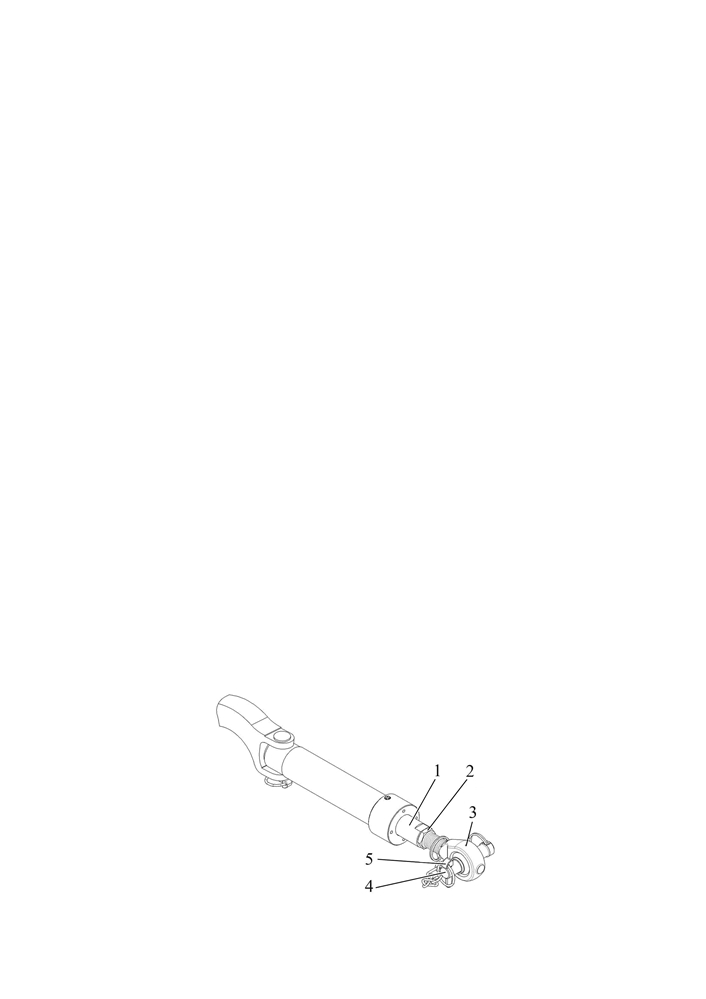

4.3.3.2 Раскос
Раскос состоит из винта с шарниром 1 (рисунок 4.3.5), трубы 2, вилки 3, шплинта
4, пальца 5, шайбы 6, контргаек 7.
Регулировка длины раскоса производится в следующей последовательности:
- отвернуть контргайку 7;
- вращая трубу 2 по часовой или против часовой стрелки изменить длину раскоса;
- отрегулировав длину раскоса, законтрить винтовое соединение контргайкой 7;
При установке пальца 5 в верхнее отверстие вилки 3, как показано на рисунке 4.3.5,
длина раскоса регулируется в пределах от 630 до 830 мм. В состоянии отгрузки с завода паль-
цы 5 установлены в верхние отверстия вилок 3, раскосы отрегулированы на длину 780 мм.
При установке пальца 5 в нижнее отверстие вилки 3, длина раскоса регулируется
в пределах от 700 до 900 мм.
Наладка раскоса производится следующим образом:
- при работе трактора со всеми навесными или полунавесными сельхозмашинами и
орудиями (кроме широкозахватных) тяги ЗНУ не должны свободно вертикально переме-
щаться в вилках раскоса. Для этого палец 5 в раскосе должен быть установлен в одно из от-
верстий вилки 3. Установка пальцев 5 на правом и левом раскосе должна быть одинаковая;
- при работе трактора с широкозахватными навесными или полунавесными сельхоз-
машинами, для обеспечения вертикального перемещения тяг относительно вилки раскоса,
необходимо установить пальцы 5 в раскосах в пазы (прорези) «А» вилок 3. При установке
пальцев 5 в пазы «А» вилок 3, длина раскосов регулируется в пределах от 700 до 900 мм.

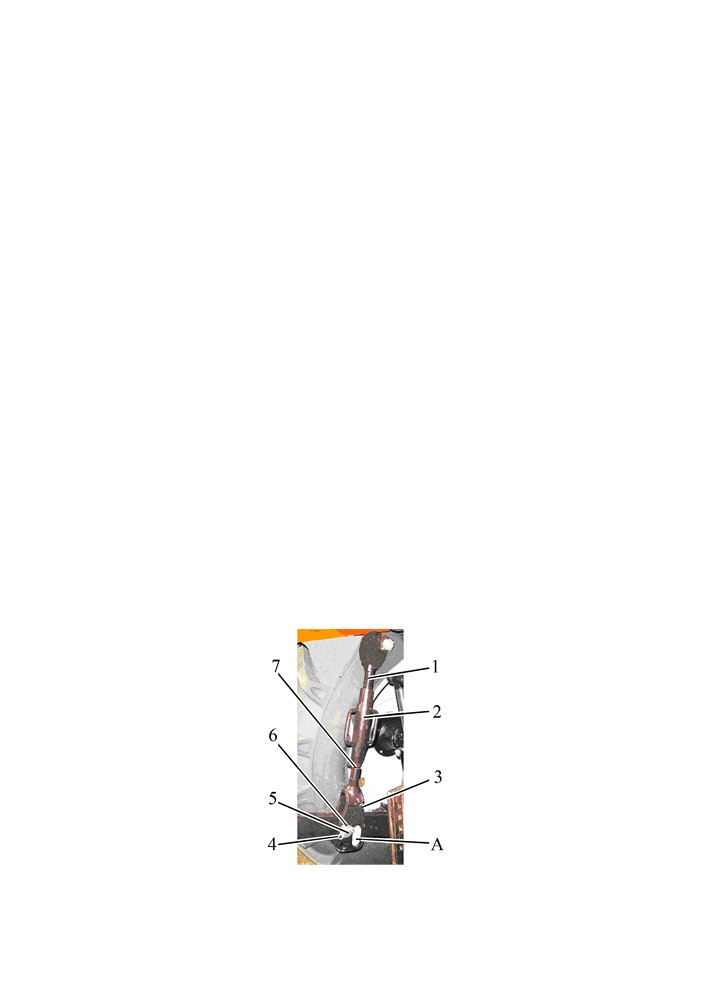

1 - винт с шарниром; 2 - труба; 3 - вилка; 4 - шплинт; 5 - палец; 6 - шайба; 7 - контргайка.
Рисунок 4.3.5 - Раскос
При работе с сельхозорудиями отрегулируйте при необходимости длину правого
раскоса на глубину обработки.
100

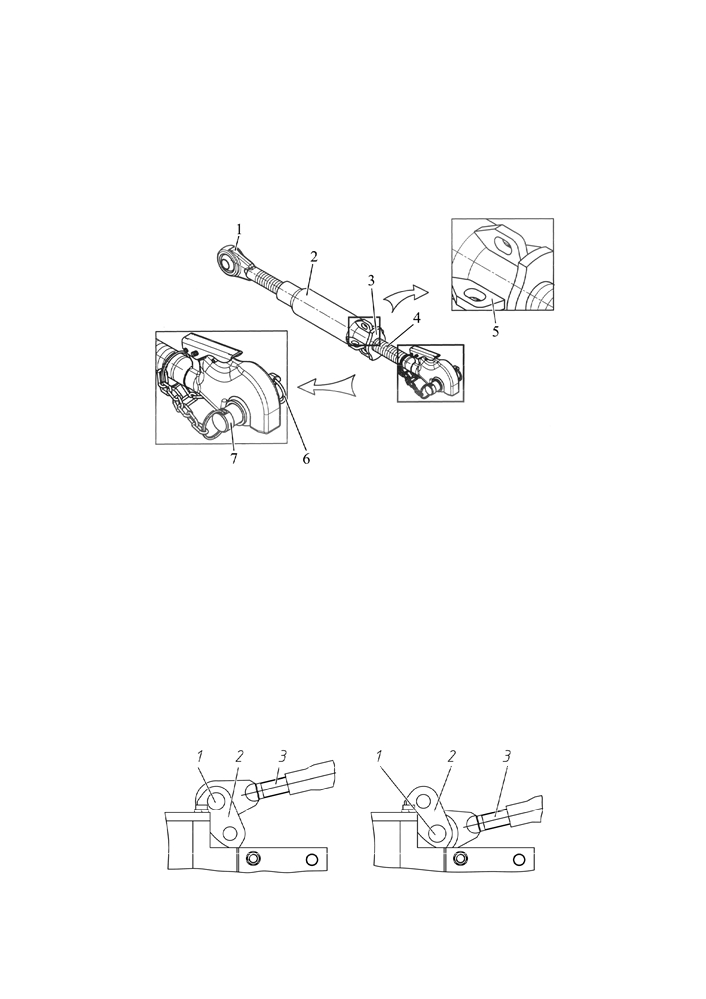

4.3.3.3 Верхняя тяга
Верхняя тяга представлена на рисунке 4.3.6.
Длина верхней тяги может быть отрегулирована в пределах от 675 до 900 мм.
Регулировку длины верхней тяги производить в следующей последовательности:
- отвернуть контргайку 3 (рисунок 4.3.6);
- вращая трубу 2 по часовой стрелке или против часовой стрелки при помощи
монтировки за уши 5 изменить длину верхней тяги;
- отрегулировав длину тяги, законтрить винтовое соединение контргайкой 3.
Для присоединения верхней тяги к орудию использовать палец 7 заднего шарни-
ра, для фиксации пальца установить на него чеку с кольцом 6.
1 - винт с шарниром передний; 2 - труба; 3 - контргайка; 4 - винт с захватом
(шарниром); 6 - чека; 7 - палец.
Рисунок 4.3.6 - Верхняя тяга
4.3.3.4 Правила переналадки ЗНУ для работы трактора с сельхозорудиями второй
категории (НУ-2)
Для обеспечения возможности подсоединений к ЗНУ трактора сельхозорудий вто-
рой категории необходимо выполнить переналадку ЗНУ следующим образом:
- если нижние и верхние тяги укомплектованы захватами, установите в захваты
соответствующие шарниры второй категории (прикладываются в ЗИП);
- если нижние и верхние тяги укомплектованы шарнирами, установите в шарниры
соответствующие переходные втулки (прикладываются в ЗИП);

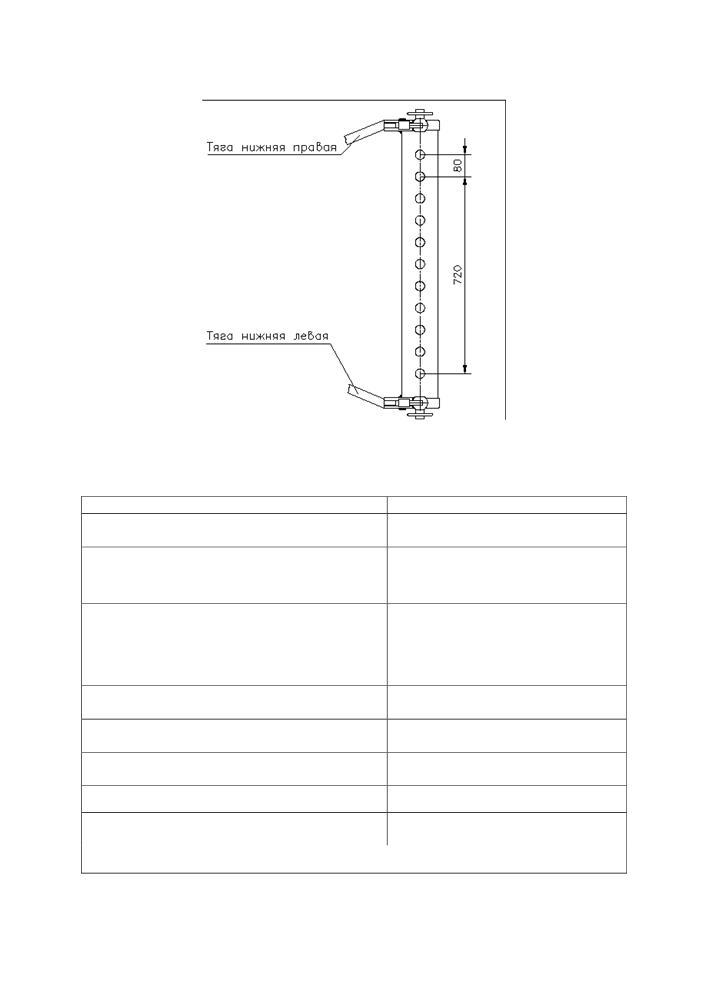

- установить расстояние между шарнирами (захватами нижних тяг) в соответствии
со схемой на рисунке 4.3.2 посредсвом изменения длины стяжек. Изменение длины
стяжек достигается путем вращения направляющей 2 (рисунок 4.3.4);
- переставить передний конец верхней тяги 3 (рисунок 4.3.7) с верхнего отверстия
кронштейна 2 на нижнее отверстие;
- после подсоединения сельхозорудия к нижним тягам подсоедините к орудию
верхнюю тягу, при необходимости выполните регулировку длины верхней тяги.
Для НУ-3
для НУ-2
1 - палец; 2 - кронштейн; 3 - передний конец верхней тяги;
Рисунок 4.3.7 - Установка переднего конца верхней тяги для работы с сельхозо-
рудиями и сельхозмашинами разных категорий
101
4.3.3.5 Навешивание орудий на ЗНУ трактора
При навешивании орудий на трактор убедитесь в том, что в зоне навески ору-
дия никого нет. С помощью органов управления ЗНУ опустите нижние тяги в нужное
положение и соедините шарниры нижних тяг с орудием, а затем, с помощью пальца,
шарнир верхней тяги. Для регулировки орудия в поперечной плоскости используйте
правый раскос. Регулировку в продольной плоскости для выравнивания глубины хо-
да передних и задних рабочих органов навесного орудия обеспечивайте изменением
длины верхней тяги, вращая трубу тяги в соответствующую сторону.
Окончательную регулировку машин производите в поле.
Перед началом работы проверьте, чтобы:
- детали трактора не находились в опасной близости от элементов орудия;
- верхняя тяга не касалась ограждения ВОМ при самом нижнем положении орудия;
- карданный привод от ВОМ не был чрезмерно длинным, с большими углами
шарниров и чтобы не было распорных усилий;
- ограждение ВОМ не касалось ограждения карданного привода машины;
- медленно поднимите орудие и проверьте наличие зазоров между трактором
и орудием в поднятом положении;
- проверьте наличие требуемого бокового качания нижних тяг и, если необхо-
димо, отрегулируйте с помощью стяжек.
ПРЕДОСТЕРЕЖЕНИЕ: НЕКОТОРОЕ НАВЕСНОЕ ИЛИ ПОЛУНАВЕСНОЕ
ОБОРУДОВАНИЕ МОЖЕТ КАСАТЬСЯ КАБИНЫ И ПОВРЕЖДАТЬ ЕЕ. ЭТО МОЖЕТ
ПРИВЕСТИ К ПОВРЕЖДЕНИЮ СТЕКОЛ КАБИНЫ И К ТРАВМИРОВАНИЮ ОПЕРА-
ТОРА. ПРОВЕРЬТЕ НАЛИЧИЕ ДОСТАТОЧНОГО ЗАЗОРА (НЕ МЕНЕЕ 100 ММ) МЕ-
ЖДУ ПОДНЯТЫМ В ВЕРХНЕЕ ПОЛОЖЕНИЕ ОРУДИЕМ И КАБИНОЙ ОПЕРАТОРА!
Навешивание машин (орудий) на трактор осуществляйте также посредством
автоматической сцепки (СА-2 для НУ-3, СА-1 для НУ-2), присоединяемой к навесно-
му устройству трактора в трех точках (два задних шарнира нижних тяг и задний шар-
нир верхней тяги).
ВНИМАНИЕ: ПОСЛЕ СОЕДИНЕНИЯ ТРАКТОРА, ОБОРУДОВАННОГО ТЯГА-
МИ С ЗАХВАТАМИ ПРОИЗВОДСТВА МТЗ, С НАВЕСНЫМИ ИЛИ ПОЛУНАВЕСНЫМИ
СЕЛЬХОЗМАШИНАМИ ОБЯЗАТЕЛЬНО ПРОИЗВЕДИТЕ БЛОКИРОВКУ ЗАХВАТОВ
НИЖНИХ ТЯГ ЗАДНЕГО НАВЕСНОГО УСТРОЙСТВА ПОСРЕДСТВОМ ПАЛЬЦА 1
(РИСУНОК 4.3.8) С КОЛЬЦОМ 2!
ВНИМАНИЕ! ПРИ ОТСОЕДИНЕНИИ СЕЛЬХОЗМАШИНЫ ОТ ТРАКТОРА НЕОБ-
ХОДИМО ДОСТАТЬ ИЗ ОСИ 6 СЕЛЬХОЗМАШИНЫ (рисунок 4.3.8) ЧЕКУ 5, ФИКСИ-
РУЮЩУЮ ШАРНИР 4 НА ОСИ СЕЛЬХОЗМАШИНЫ 6, А ТАКЖЕ ПАЛЕЦ 1 С КОЛЬЦОМ
2 ИЗ ЗАХВАТА, ЗАТЕМ ПОДНЯТЬ РУКОЯТКУ ЗАХВАТА 3 ВВЕРХ ДО УПОРА. УСТА-
НОВИТЬ ПАЛЕЦ И ЧЕКУ, КАК ПОКАЗАНО НА РИСУНКЕ 4.3.8б)!

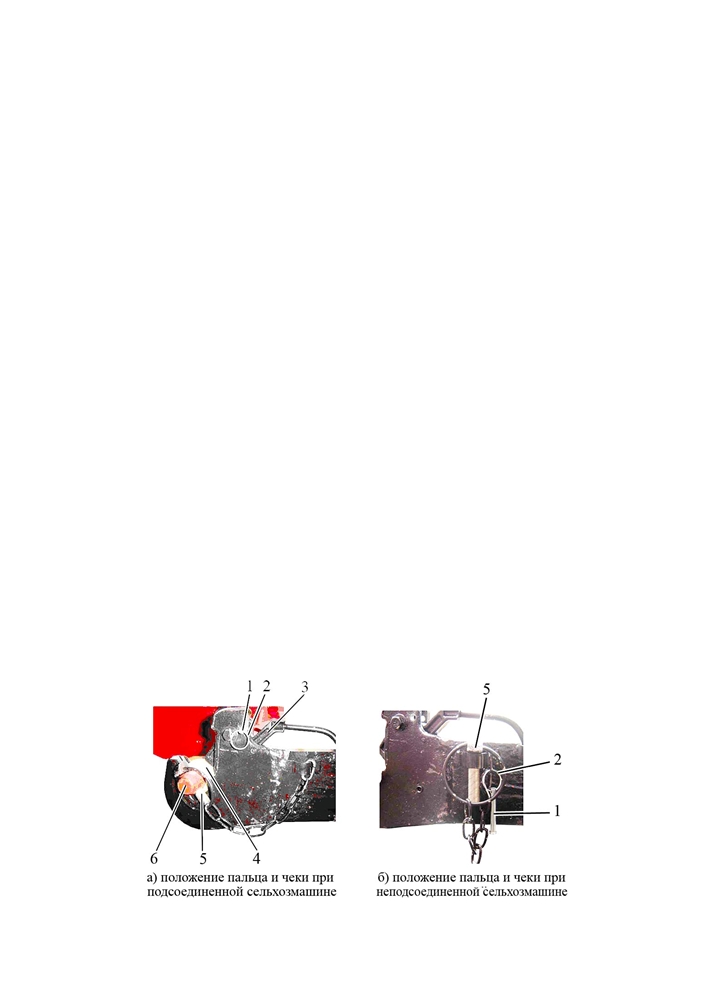

1 - палец; 2 - кольцо; 3 - рукоятку захвата; 4 - шарнир; 5 - чека; 6 - ось сельхозмашины.
Рисунок 4.3.8 - Блокировка захвата нижних тяг ЗНУ
102

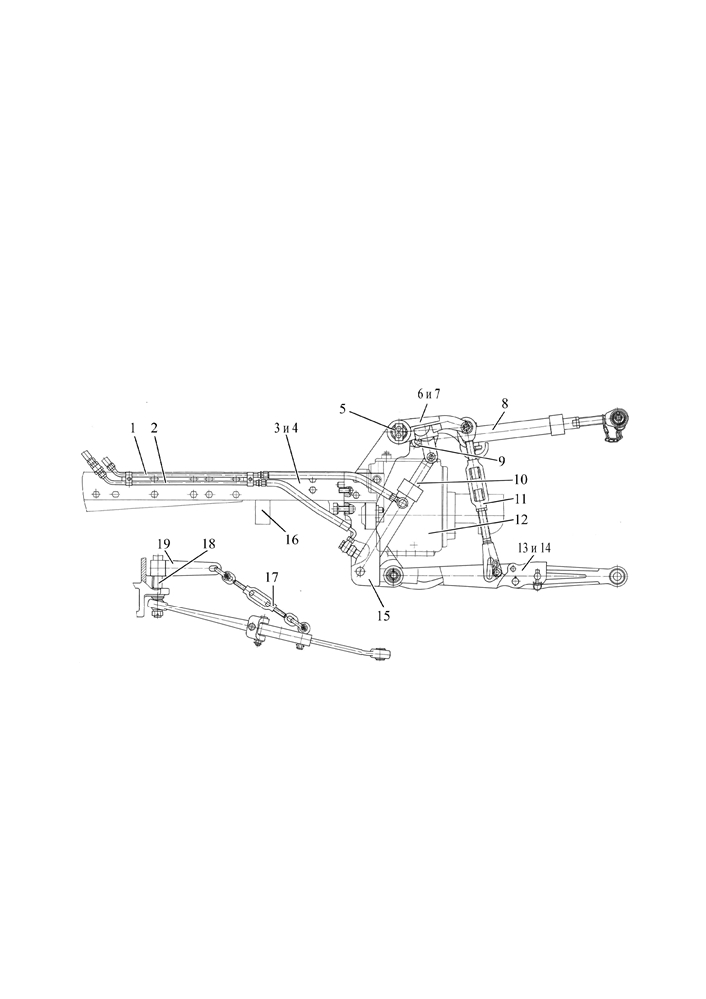

4.3.4 Переднее навесное трехточечное устройство
Переднее навесное устройство (ПНУ) устанавливается на трактор «БЕЛАРУС-
1523.4» по заказу.
Трактор с ПНУ комплектуется передним независимым валом отбора мощности
12, устанавливаемым на переднюю плоскость кронштейна 15 (рисунок 4.3.9). ПНУ
монтируется на переднюю плоскость бруса 16 и крепится двумя пластинами 3 и 4 к
лонжеронам и боковой поверхности бруса. Гидроцилиндры 10 переднего навесного
устройства запитаны от боковых выводов, расположенных справа по ходу трактора
через маслопроводы 1 и 2 и рукава высокого давления. Гидроцилиндры двойного
действия с одной стороны крепятся к кронштейну 15, а с другой - штоками соедине-
ны с поворотными рычагами 6 и 7, установленными на шлицах поворотного вала 5.
Поворотные рычаги 6 и 7 раскосами 11 соединяются с нижними тягами 13 и 14 пе-
реднего навесного устройства, установленными на оси 18, проходящей через крон-
штейн 15. На этой же оси располагаются и кронштейны 19, которые стяжками 17 со-
единяются с нижними тягами 13, 14. Основное назначение стяжек - исключить рас-
качивание присоединенной сельскохозяйственной машины. На поворотном валу,
кроме поворотных рычагов 6, 7, установлен рычаг 9, к которому подсоединена верх-
няя тяга 8. Рычаг 9 поворачивается одновременно с рычагами 6, 7, что обеспечивает
улучшение характеристик ПНУ при подъеме сельскохозяйственных орудий по всей
высоте работы НУ.
1, 2 - маслопровод; 3, 4 - пластина; 5 - поворотный вал; 6, 7 - поворотный
рычаг; 8 - верхняя тяга; 9 - рычаг; 10 - гидроцилиндр; 11 - раскос; 12 - передний
вал отбора мощности; 13, 14 - тяга нижняя; 15 - кронштейн; 16 - брус; 17- стяжка;
18 - ось; 19 - кронштейн.
Рисунок 4.3.9 - Установка переднего навесного устройства
ПНУ предназначено для работы трактора в составе комбинированных агрега-
тов и служит для присоединения к трактору навесных сельскохозяйственных машин
категории 2, расположенных спереди трактора
ПНУ предназначено для следующих целей:
- формирования комбинированных агрегатов (впереди - культиватор, сзади -
сеялка и т.д.);
- формирования эшелонированных навесок (фронтальная и боковая косилки и др.);
- транспортирования отдельных машин из состава комбинированных агрега-
тов заднего расположения при дальних переездах.
При установленном ПНУ монтаж передних балластных грузов на трактор не
предусмотрен.
103
Переднее навесное устройство трактора используется с почвообрабатываю-
щими машинами только в толкающем режиме - использование ПНУ с почвообраба-
тывающими машинами на реверсе не предусмотрено.
ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ ПНУ ДЛЯ РАБОТЫ С БУЛЬДОЗЕРНЫМИ ОТ-
ВАЛАМИ, А ТАКЖЕ ДЛЯ ВЫВЕШИВАНИЯ ПЕРЕДНЕЙ ЧАСТИ ТРАКТОРА.

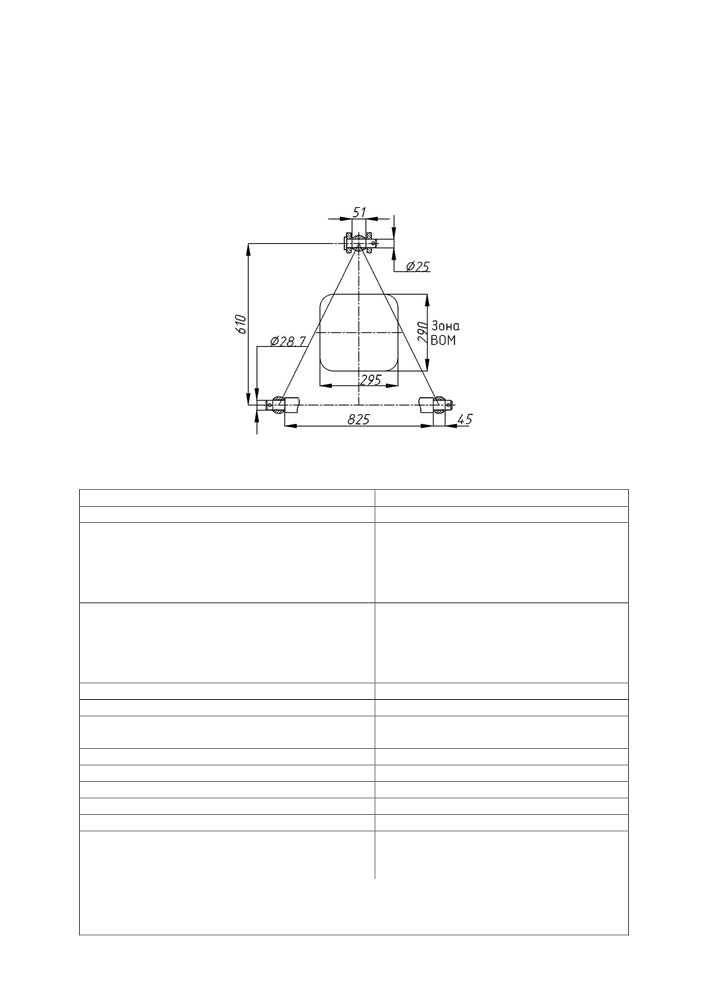

Переднее навесное устройство- трехточечное НУ, категория 2 по ИСО 730 и
НУ-2 по ГОСТ 10677. Схема заднего навесного устройства исполнения НУ-2 пред-
ставлена на рисунке 4.3.10.
Рисунок 4.3.10 - Схема переднего навесного устройства
Таблица 4.3.2 - Основные параметры и присоединительные размеры ПНУ
Типоразмер (исполнение) устройства
НУ-2
1 Категория
Категория 2
2 Особенности конструкции
Состоит из верхней тяги и двух
нижних тяг. Свободные концы тяг
шарнирно соединяются при агрега-
тировании с присоединительными
элементами сельхозмашины
3 Назначение
Для подсоединения (навешивания) и
агрегатирование
сельскохозяйст-
венных навесных и полунавесных
машин, а также быстросъемных на-
весных грузов
4 Нижние тяги
Разъемные с шарнирами (без БСУ)
5 Длина нижних тяг, мм
885
6 Ширина свободных передних шарниров
51 (45)
для верхней (нижней) тяги, мм:
7 Диаметр пальца шарнира верхней тяги, мм
25
8 Диаметр отверстия шарнира нижних тяг, мм
28,7
9 Расстояние от торца ВОМ до оси подвеса, мм
576
10 Высота стойки 1), мм
610
11 Длина оси подвеса по заплечикам 1), мм
825
12 Грузоподъемность устройства, кН 2):
а) на оси подвеса;
25
б) на вылете 610 мм от оси подвеса
20
__________________________________________________________________________________________________
1) Размер относится к агрегатируемой машине.
2) Не допускается нагружать ПНУ нагрузками, превышающими нормы на-
грузок на шины, указанные в таблице 3.2.3.
104
4.3.5 Правила присоединения сельхозмашин к ПНУ
Присоединение сельхозмашин к ПНУ аналогично присоединению к ЗНУ. Необходимо
сначала шарниры захватов нижних тяг ПНУ установить на нижнюю ось сельскохозяйствен-
ной машины (или на уши с пальцами), а затем подсоединить верхнюю тягу к сельхозмашине.
Для подсоединения нижних тяг ПНУ к нижней оси сельхозмашины необходимо
выполнить следующее:
- разблокировать обе нижние тяги 3 и 5 (рисунок 4.3.12), для чего отвернуть контр-
гайку на стяжке 4 и, вращая центральный элемент стяжки, обеспечить свободный ход
нижней тяги (на уровне соединительного шарнира) не менее 40 мм в обе стороны.
- медленно, со скоростью не более 3 км/ч, подъезжать к сельскохозяйственной
машине, приподняв шарниры нижних тяг 3, 5 на одну высоту с нижней осью сельхозма-
шины;
- при совмещении отверстий шарниров нижних тяг ПНУ с нижней осью сельхоз-
машины, остановиться. Завести вручную шарниры с обеих сторон на ось.
- зафиксировать шарниры от бокового перемещения, вставив фиксирующие эле-
менты в отверстия на краю оси подсоединенной сельхозмашины;
- заблокировать нижние тяги 4 (вращать центральный элемент стяжки, затем за-
вернуть контргайку) для исключения раскачивания присоединенной машины.
Порядок действий несколько отличается при подсоединении нижних тяг ПНУ к
сельскохозяйственными машинам, у которых нет единой нижней оси, а имеются уши с
пальцами для подсоединения.
Для подсоединения нижних тяг ПНУ к ушам сельхозмашины необходимо выпол-
нить следующее:
- необходимо выставить размер 870 мм между центрами шарниров (отвернуть
контргайки стяжек, вращением центральных элементов стяжек установить размер 870
мм, завернуть контргайки) и поднимать нижние тяги между ушами подсоединяемой ма-
шины до момента совпадения отверстий шарниров нижних тяг с отверстиями в ушах;
- продеть палец для каждой из тяг через отверстия в парах (ухо-шарнир-ухо);
- зафиксировать пальцы от перемещения фиксирующими элементами.
Для подсоединения верхней тяги ПНУ к сельхозмашине необходимо выполнить
следующее:
- открутить контргайку 2 (рисунок 4.3.11), блокирующую вращение винта 3 верхней
тяги в ползуне 1. Достать чеку 5 из пальца 4. Вынуть палец 4 из шарнира верхней тяги;
- предварительно вывернув винт 3 из ползуна 1 на необходимую величину, под-
соединить верхнюю тягу пальцем 4 к сельскохозяйственной машине. Зафиксировать па-
лец 4, установив чеку 5;
- окончательную регулировку рабочего положения машины осуществить за счет
вращения ползуна ключом в ту или другую сторону, винт 3 будет вкручиваться (тяга уко-
рачивается) или выкручиваться (тяга удлиняется) из ползуна 1;
- после регулировки закрутить контргайку 2.
1 - ползун; 2 - контргайка; 3 - винт; 4 - палец; 5 - чека.
Рисунок 4.3.11 - Верхняя тяга ПНУ
105
4.3.6 Правила перевода ПНУ из рабочего положения в транспортное
Перевод ПНУ из рабочего положения в транспортное необходимо выполнять
следующим образом:
- отсоединить шарнир верхней тяги от сельхозмашины;
- открутить контргайки на стяжках 4 (рисунок 4.3.12) нижних тяг 3, 5, распус-
тить стяжки, достать фиксирующие элементы из оси сельхозмашины, освободить
присоединительные шарниры нижних тяг;
- развести нижние тяги - снять присоединительные шарниры ПНУ с оси сель-
хозмашины;
- поднять ПНУ в верхнее положение, затянуть контргайки на стяжках;
- тягу верхнюю 2 повернуть в сторону и уложить на фиксатор 1, закрепленный
на пальце рычага ПНУ.

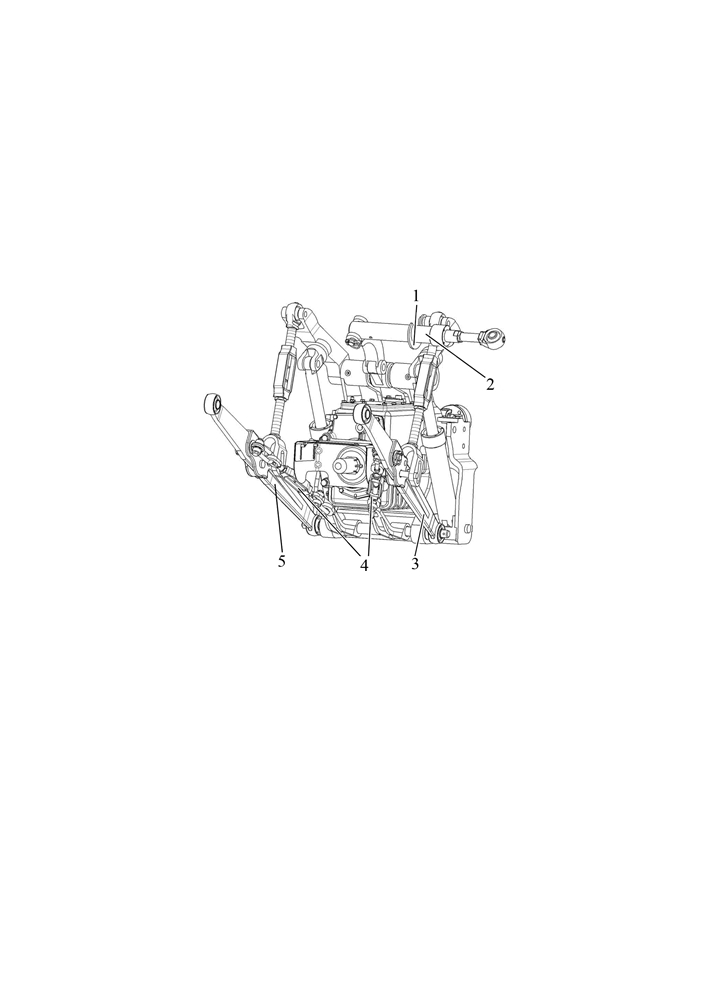

1 - фиксатор; 2 - тяга верхняя; 3, 5 - тяга нижняя; 4 - стяжки.
Рисунок 4.3.12 - Транспортное положение ПНУ
106
4.4 Тягово-сцепные устройства
(шрифт на странице сделать высотой 11,5 пиксел)
4.4.1 Общие сведения
Тягово-сцепное устройство трактора «БЕЛАРУС-1523.4» может комплектоваться
сцепными элементами: ТСУ-2В (тяговая вилка короткая), ТСУ-ЗВ (тяговая вилка длинная),
ТСУ-2Р (тяговое устройство «питон»), ТСУ-1 (поперечина) и ТСУ-1М-01 (тяговый брус).
Потребителю допускается выполнять закупку и установку на трактор вилку-автомат
KU2000/329NB33 производства фирмы «Walterscheid», вилку-автомат KU5410/329-33 про-
изводства фирмы «Walterscheid», присоединительное устройство «питон» PB5329NNB33
производства фирмы «Walterscheid», шаровые присоединительные устройства KI8329NB33
и KB8329NB33 производства фирмы «Walterscheid», вилку-автомат 03.3313.081 производ-
ства фирмы «Scharmuller», вилку-автомат 03.3311.221 производства фирмы «Scharmuller»,
присоединительное устройство «питон» 05.6331.10 производства фирмы «Scharmuller»,
шаровое присоединительное устройство 05.6331.45 производства фирмы «Scharmuller».
Тягово-сцепное устройство с перечисленными сцепными элементами обеспечи-
вает агрегатирование и транспортирование прицепных и полуприцепных машин, при-
соединительные устройства которых соответствуют следующим требованиям:
- совместимость по присоединительным размерам;
- машины имеют жесткие прицепные устройства;
- дышла прицепов оборудованы устройством, облегчающим сцепку-расцепку с тя-
гово-сцепным устройствами трактора;
- прицепные устройства полуприцепов имеют регулируемую опору.
Трактор «БЕЛАРУС-1523.4» имеет заднее специальное монтажное устройство
лифтового типа в виде вертикальных направляющих пластин с рядом отверстий, которое
крепится к задней привалочной плоскости корпуса заднего моста. Данное устройство
предназначено для крепления тягово-сцепных устройств и позволяет регулировать поло-
жение ТСУ-2В (тяговой вилки короткой), ТСУ-2Р (тягового устройства «питон»), ТСУ-3В
(тяговой вилки длинной), вилок-автоматов KU2000/329NB33, KU5410/329-33, 03.3313.081,
03.3311.221, присоединительного устройства «питон» PB5329NNB33, 05.6331.10 и шаро-
вых присоединительных устройств KI8329NB33 и KB8329NB33, 05.6331.45 по высоте.
Схема вариантов установки ТСУ-2В (тяговой вилки короткой) представлена на
рисунке 4.4.1.
Схема вариантов установки ТСУ-ЗВ (тяговой вилки длинной) представлена на
рисунке 4.4.2.
Схема вариантов установки ТСУ-2Р (тягового устройства «питон») представлена
на рисунке 4.4.3.
Схема установки ТСУ-1М-01 (тягового бруса) представлена на рисунке 4.4.4.
Схема установки ТСУ-1 (поперечины) представлена на рисунке 4.4.5.
Схема вариантов установки вилки-автомата KU2000/329NB33 и вилки-автомата
KU5410/329-33 представлена на рисунке 4.4.6.
Схема вариантов установки присоединительного устройства
«питон»
PB5329NNB33 представлена на рисунке 4.4.9.
Схема вариантов установки шаровых присоединительных устройств KI8329NB33
и KB8329NB33 представлена на рисунке 4.4.11.
Схема вариантов установки вилки-автомата
03.3313.081 и вилки-автомата
03.3311.221 представлена на рисунке 4.4.14.
Схема вариантов установки присоединительного устройства «питон» 05.6331.10
представлена на рисунке 4.4.17.
Схема вариантов установки шаровых присоединительных устройств 05.6331.45
представлена на рисунке 4.4.19.
Основные параметры тягово-сцепных устройств, указанные в таблицах 4.4.1,
4.4.2, 4.4.3, 4.4.4, 4.4.5, 4.4.6, 4.4.7, 4.4.8, 4.4.9, 4.4.10, 4.4.11, 4.4.12, 4.4.13, 4.4.14, и на
рисунках 4.4.1, 4.4.2, 4.4.3, 4.4.4, 4.4.5, 4.4.6, 4.4.9, 4.4.11, 4.4.14, 4.4.17, 4.4.19 даны при
установленных на тракторе задних шинах стандартной комплектации (520/70R38 или
18.4R38 - как одинарных, так и сдвоенных) при стандартных статических радиусах, ука-
занных изготовителем шин.
107
4.4.2 Тягово-сцепное устройство ТСУ-2В (тяговая вилка короткая)

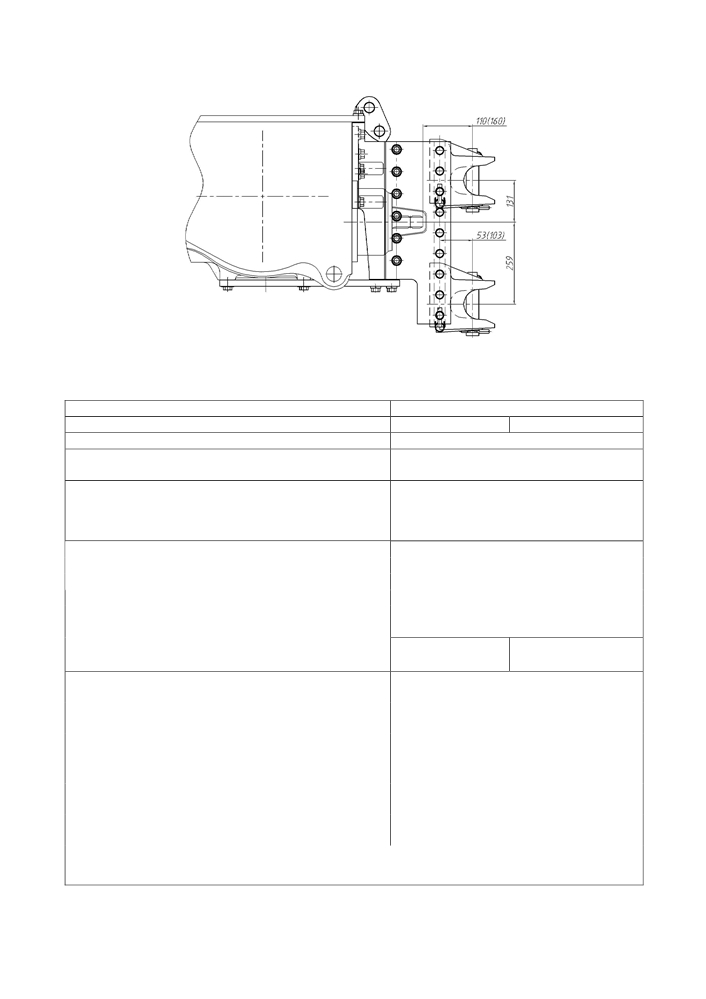

Рисунок 4.4.1 - Схема вариантов установки ТСУ-2В (тяговой вилки короткой)
Таблица 4.4.1 - Основные параметры и присоединительные размеры ТСУ-2В
(тяговой вилки короткой)
Типоразмер (исполнение)
ТСУ-2В (тяговая вилка короткая)
1 Вариант
Вилка ИСО
Вилка ГОСТ
2 Место установки
Устройство лифтовое заднее
3 Особенности конструкции
Невращающаяся, с возможностью
изменения положения по высоте
4 Назначение
Для подсоединения и агрегатирование
сельскохозяйственных прицепных и полу-
прицепных машин с ходовыми колесами, в
том числе типа тракторных полуприцепов
5 Размеры вилки ТСУ, мм:
а) диаметр присоединительного пальца
40
б) высота зева вилки
85
в) глубина зева вилки
70
г) положение вилки 1) для машин с приводом
Нижнее, как показано на рисунке 4.4.1
от заднего ВОМ
д) расстояние от торца заднего ВОМ до оси
110
160
присоединительного пальца
6 Прицепное устройство для присоединения к ТСУ:
а) тип
Жесткое, со сцепной петлей
б) вертикальная нагрузка в точке сцепки, кН,
20
не более
в) угол поворота прицепного устройства машины
±60
в горизонтальной плоскости, градусов, не менее
г) тип предохранительного устройства
Цепь страховая (трос) 2)
д) место присоединения предохранительного
Отверстия лифтового устройства
устройства на тракторе
е) Относительное расчетное значение про-
70,1
дольных сил (D), кН, не более
_____________________________________________________________________________________________________________________________________________________
1) Рекомендуемое.
2) Принадлежность машины.
ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ВИЛКУ ТСУ-2В В ПОЛОЖЕНИЯ,
ПРИ КОТОРЫХ ЕЁ ТЕЛО ВЫСТУПАЕТ ЗА КРАЙ КРОНШТЕЙНА ТСУ (ВВЕРХ ИЛИ
ВНИЗ) БОЛЕЕ ЧЕМ НА 15 ММ!
108
4.4.3 Тягово-сцепное устройство ТСУ-ЗВ (тяговая вилка длинная)

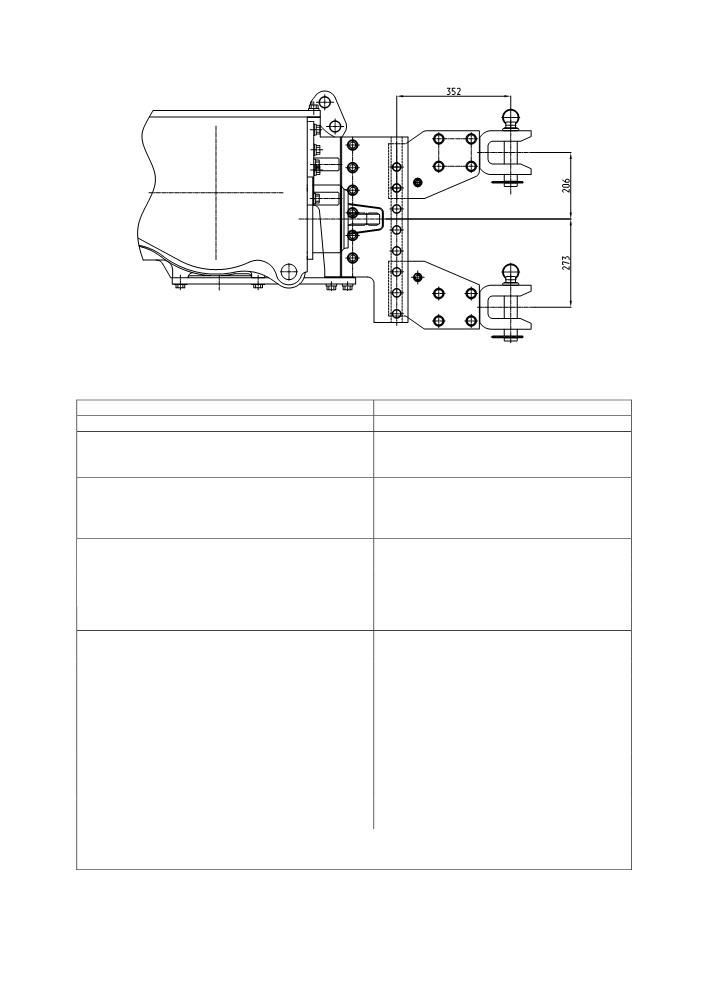

Рисунок 4.4.2 - Схема вариантов установки ТСУ-ЗВ (тяговой вилки длинной)
Таблица 4.4.2 - Основные параметры и присоединительные размеры ТСУ-ЗВ
(тяговой вилки длинной)
Типоразмер (исполнение)
ТСУ-3В (тяговая вилка длинная)
1 Место установки
Устройство лифтовое заднее
2 Особенности конструкции
Вращающаяся, с возможностью из-
менения положения по высоте
3 Назначение
Агрегатирование прицепных сель-
скохозяйственных машин, а также
машин типа тракторных прицепов,
имеющих сцепные петли
4 Размеры вилки ТСУ, мм:
а) диаметр присоединительного пальца
40
б) положение вилки 1) для машин с при-
Нижнее, как показано на рисунке 4.4.2
водом от заднего ВОМ
в) расстояние от торца заднего ВОМ до
400
оси присоединительного пальца
5 Прицепное устройство для присоедине-
ния к ТСУ
а) тип
Жесткое, со сцепной петлей
б) вертикальная нагрузка в точке сцепки,
20
кН, не более
в) угол поворота прицепного устройства
машины в горизонтальной плоскости, гра-
±60
дусов, не менее
г) тип предохранительного устройства
Цепь страховая (трос) 2)
д) место присоединения предохранитель-
Отверстия лифтового устройства
ного устройства на тракторе
е) Относительное расчетное значение
70,1
продольных сил (D), кН, не более
__________________________________________________________________________________________________
1) Рекомендуемое.
2) Принадлежность машины.
ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ВИЛКУ ТСУ-3В В ПОЛОЖЕ-
НИЯ, ПРИ КОТОРЫХ ЕЁ НАПРАВЛЯЮЩИЕ ВЫСТУПАЮТ ЗА КРАЙ КРОНШТЕЙНА
ТСУ (ВВЕРХ ИЛИ ВНИЗ) БОЛЕЕ ЧЕМ НА 15 ММ!
109
4.4.4 Тягово-сцепное устройство ТСУ-2Р (тяговое устройство «питон»)
Рисунок 4.4.3 - Схема вариантов установки ТСУ-2Р (тягового устройства «питон»)
Таблица 4.4.3 - Основные параметры и присоединительные размеры ТСУ-2Р
(тягового устройства «питон»)
Типоразмер (исполнение)
ТСУ-2Р (тяговое устройство «питон»)
1 Место установки
Устройство лифтовое заднее
2 Особенности конструкции
Консольно закрепленный присоеди-
нительный палец с возможностью
вертикального перемещения
3 Назначение
Агрегатирование
полуприцепных
сельскохозяйственных машин, а
также машин типа тракторных полу-
прицепов, имеющих сцепные петли
4 Расстояние от торца ВОМ до оси присоеди-
108
нительного пальца, мм
5 Диаметр присоединительного пальца, мм
40
6 Вертикальная нагрузка на ТСУ в точке сцепки,
20
не более, кН
7 Тип предохранительного устройства
Цепь страховая (трос) 1)
8 Место присоединения предохранительного
Отверстия лифтового устройства
устройства на тракторе
9 Относительное расчетное значение про-
70,1
дольных сил (D), кН, не более
____________________________________________________________________________________________________________
1) Принадлежность машины.
ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ДАННОЕ УСТРОЙСТВО В
КРАЙНИЕ НИЖНИЕ ПОЛОЖЕНИЕ, ПРИ КОТОРОМ ОНО ВЫСТУПАЕТ ЗА ПРЕДЕЛЫ
КРОНШТЕЙНА ТСУ!
110
4.4.5 Тягово-сцепное устройство ТСУ-1М-01 (тяговый брус)

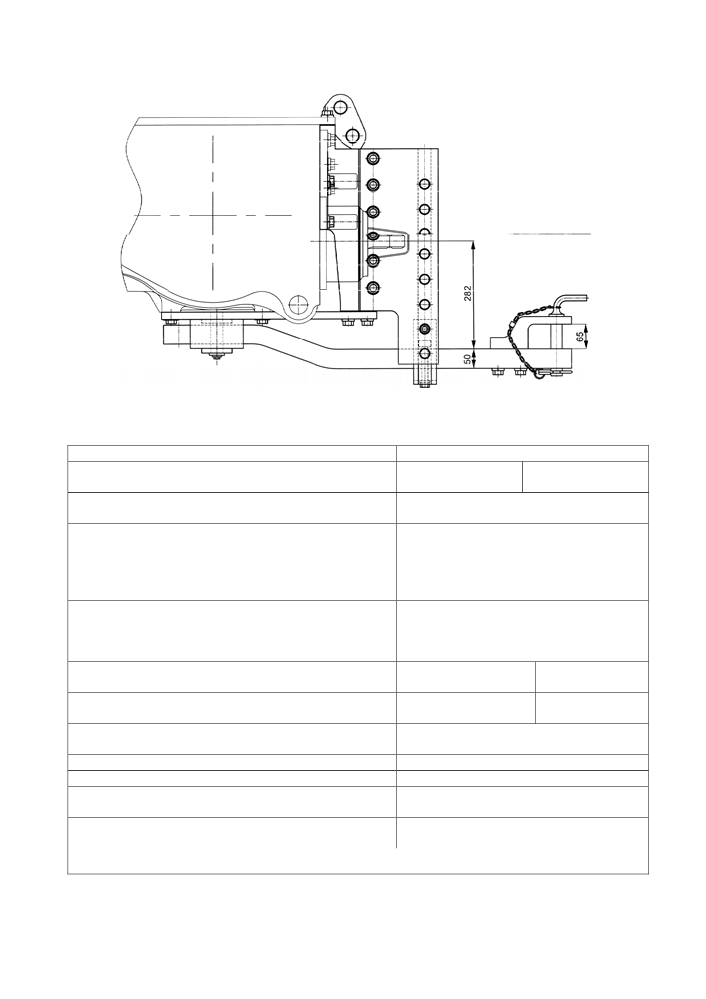

Рисунок 4.4.4 - Схема вариантов установки ТСУ-1М-01 (тягового бруса)
Таблица 4.4.4 - Основные параметры и присоединительные размеры ТСУ-1М-01
(тяговый брус)
Типоразмер (исполнение)
ТСУ-1М-01 (тяговый брус)
1 Вариант
Первое
Второе
положение
положение
2 Место установки
В нижней части корпуса заднего мос-
та и устройства лифтового заднего
3 Назначение
Для подсоединения и агрегатиро-
вание сельскохозяйственных при-
цепных и полуприцепных машин с
ходовыми колесами, кроме трак-
торных прицепов и полуприцепов
4 Особенности конструкции
Брус тяговый с с возможностью
изменения горизонтального поло-
жения по отношению к торцу зад-
него ВОМ
5 Расстояние от торца ВОМ до оси присоеди-
400
500
нительного пальца, мм
6 Вертикальная нагрузка на ТСУ в точке сцеп-
15
12
ки, не более, кН
7 Угол поворота прицепного устройства машины
±60
в горизонтальной плоскости, градусов, не менее
8 Диаметр присоединительного пальца, мм
30
9 Тип предохранительного устройства
Цепь страховая (трос) 1)
10 Место присоединения предохранительного
Отверстия лифтового устройства
устройства на тракторе
9 Относительное расчетное значение про-
70,1
дольных сил (D), кН, не более
___________________________________________________________________________________________________________
1) Принадлежность машины.
ВНИМАНИЕ: УСТАНОВКА НАКЛАДКИ НА ТЯГОВОМ БРУСЕ СНИЗУ (С ПЕРЕ-
ВОРОТОМ) ДЛЯ УМЕНЬШЕНИЯ ВЫСОТЫ РАСПОЛОЖЕНИЯ ВИЛКИ ОТНОСИ-
ТЕЛЬНО ОПОРНОЙ ПОВЕРХНОСТИ НЕ ДОПУСКАЕТСЯ!
111
4.4.6 Тягово-сцепное устройство ТСУ-1 (поперечина)
Рисунок 4.4.5 - Схема установки ТСУ-1 (поперечины)
Таблица 4.4.5 - Основные параметры и присоединительные размеры ТСУ-1
(поперечины)
Типоразмер (исполнение)
ТСУ-1 (поперечина)
1 Место установки
На ось подвеса заднего навесного
устройства
2 Особенности конструкции
Поперечина тяговая на ось подве-
са заднего навесного устройства
3 Назначение
Для подсоединения и агрегатиро-
вание прицепных, полуприцепных
и полунавесных сельскохозяйст-
венных машин, имеющих сцепные
вилки
4 Расстояние от торца ВОМ до оси отвер-
668
стий, мм
5 Диаметр отверстий в поперечине под при-
32,5
соединительный палец, мм
6 Вертикальная нагрузка на ТСУ в точке
3,5
сцепки, не более, кН
7 Тип предохранительного устройства
Цепь страховая (трос) 1)
8 Место присоединения предохранительно-
Отверстия лифтового устройства
го устройства на тракторе
__________________________________________________________________________________________________________
1) Принадлежность машины.
112
содержание .. 6 7 8 9 ..
