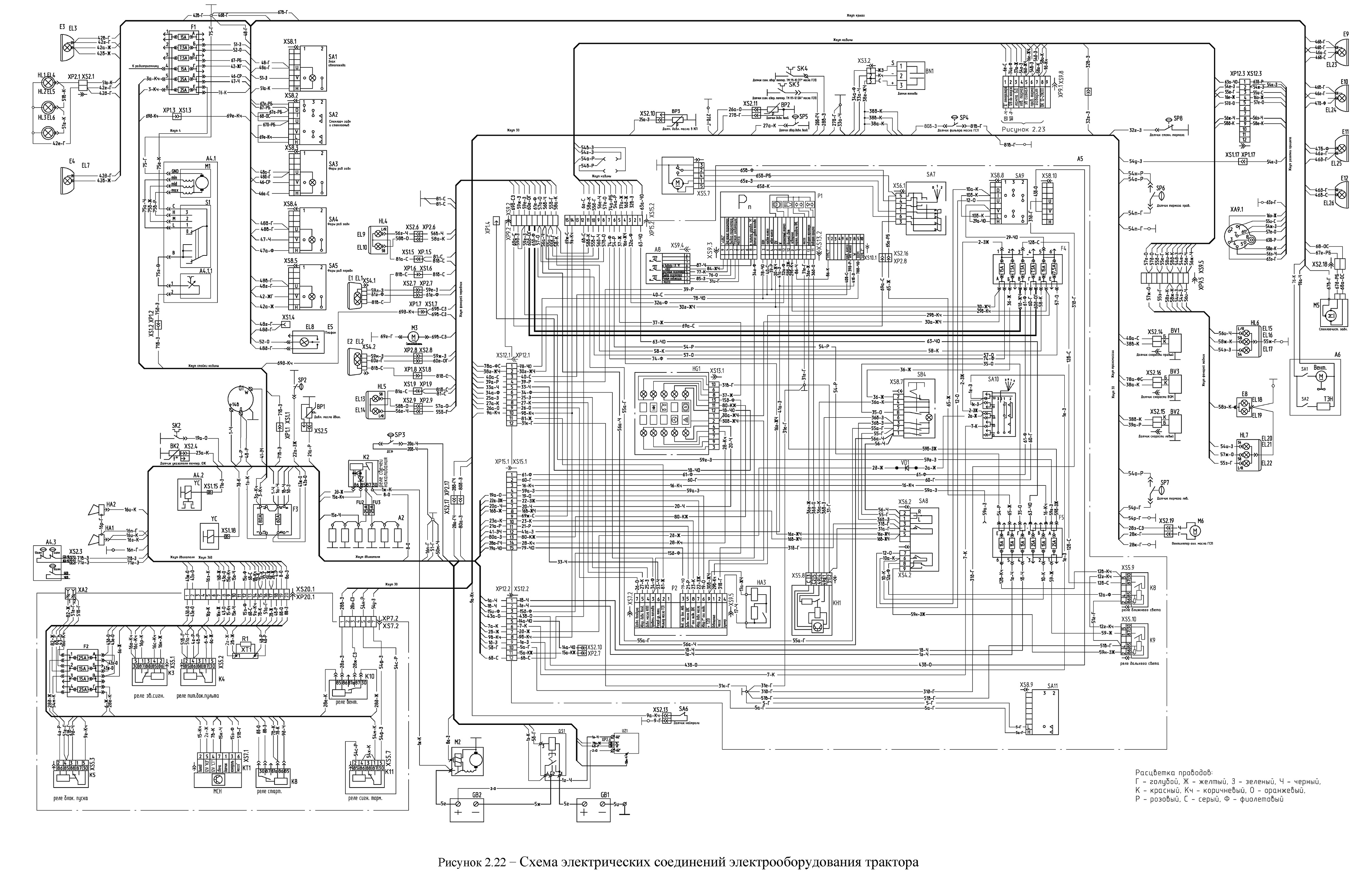

Рисунок 2.22 - Схема электрических соединений электрооборудования трактора

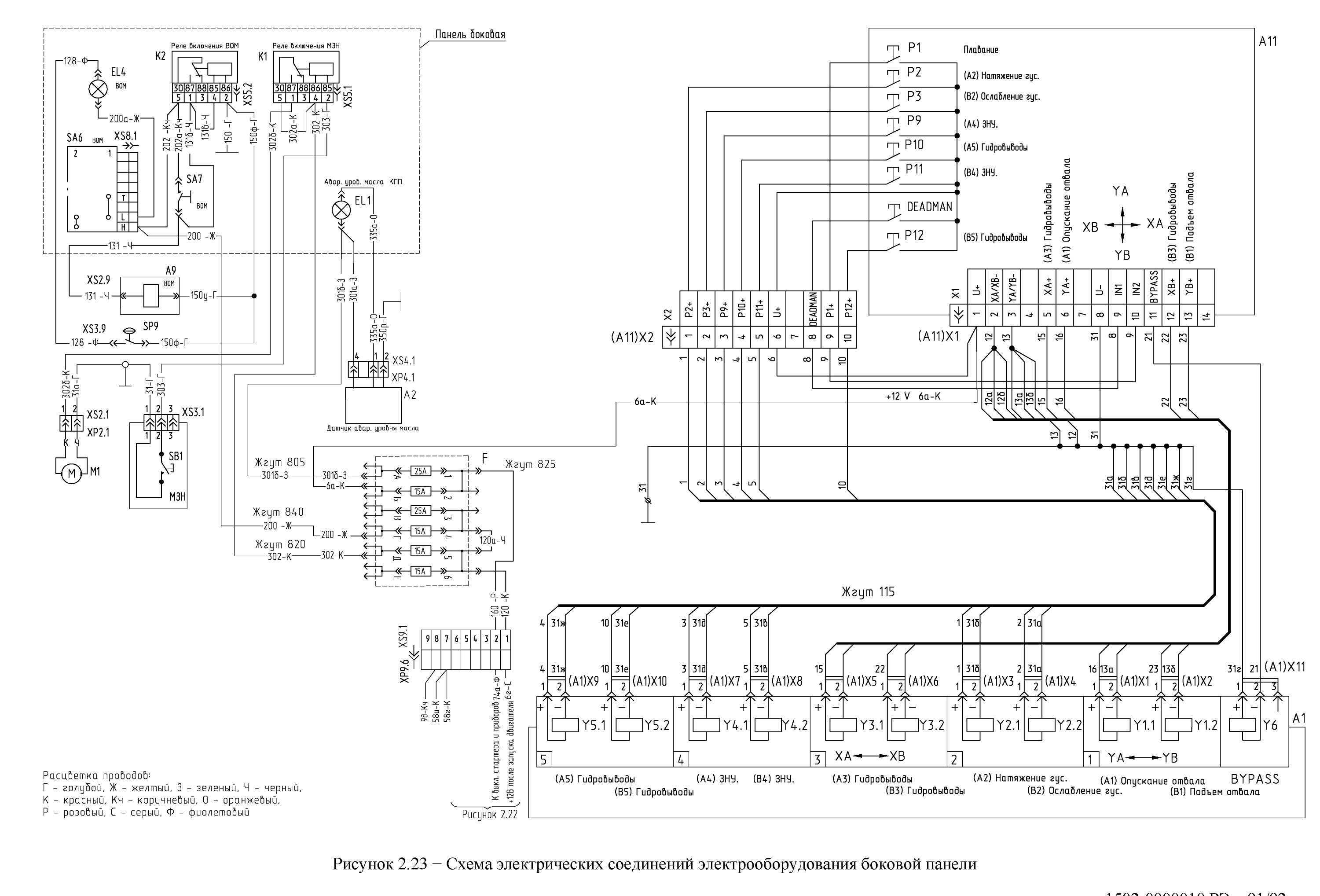

Рисунок 2.23 - Схема электрических соединений электрооборудования боковой панели

Продолжение таблицы 2.1

Обозначение

Наименование

Кол.

Примечание

ХS5.1…ХS5.3, XS5.7

Колодка 607605

ХS7.1, ХS7.3

Колодка 602207

XS7.2

Розетка 2РТТ28Б7Г11

ХS8.1…ХS8.5

Колодка 605608

ХS9.2, ХS9.5, ХS9.8

Колодка 1-480672-0

ХS12.1, ХS12.3

Розетка СШ 32ПК12Г-7

XS15.1

Розетка ШС36П15Г-М-6

ХS15.2

Розетка ШС36У15Г-М-6

ХS20.1

Розетка 2РТТ48КПН20Г28

Ɋɗ

Таблица 2.2 - Перечень элементов электрооборудования боковой панели

Обозначение

Наименование

Кол.

Примечание

А1

Гидрораспределитель EX38/5 103249

Hydro control

Джойстик пропорциональный PJP-064-184-080

А11

FABER-COM

с кабелем 4м

(A1)X1...

Колодка гнездовая AMP Jr. timer connector

(A1)X10

Колодка гнездовая DIN 43650 (Hirshmann con-

из комплекта кабеля

(A1)X11

nector)

FABER-COM

(A11)X1

Колодка гнездовая Minifit Jr. 14p female

(A11)X2

Колодка гнездовая Minifit Jr. 10p female

XP9.6

Колодка штыревая 1-0480673-0 фирмы «АМР»

Y1.1,Y1.2

Клапан электромагнитный пропорциональный

Y2.1,Y2.2

Клапан электромагнитный

Y3.1,Y3.2

Клапан электромагнитный пропорциональный

из комплекта гидро-

Y4.1,Y4.2

Клапан электромагнитный

распределителя

Y5.1,Y5.2

Клапан электромагнитный

Клапан электромагнитный перепускной

А2

Датчик-гидросигнализатор ДГС-М-101-12-01

Лампа контрольная 2202.3803-34 или

EL1

лампа контрольная 12.3803-31

Электромагнит дискретного гидрораспредели-

теля

EL4

Лампа контрольная 12.3803-117

Блок предохранителей БП-2-01

К1, К2

Реле 75.3777

Насос маслозакачивающий 23590-2010

«Jabsco»

SA6

Переключатель ПК147-01.17

SA7

Выключатель ВК 12-1

Выключатель кнопочный 145 000 AB или

SB1

выключатель ВК60.3710

SР9

Датчик давления ДСДМ-М

XP2.1

Колодка штыревая 502602

XP4.1

Колодка штыревая 502604

Из копл. датчика

XS2.1

Колодка гнездовая 602602

XS2.9

Колодка гнездовая 0-0282189-1

XS3.1

Колодка гнездовая 0-0282087-1

XS3.9

Колодка гнездовая 0-0282191-1

XS4.1

Колодка гнездовая 602604

XS5.1, XS5.2

Колодка гнездовая 607605

XS8.1

Колодка гнездовая 605608

XP9.1

Колодка АМР 1480673-0

XS9.6

Колодка АМР 1480672-0

XA1

Прикуриватель

XA2

Розетка 25.038.100

3 Использование по назначению

3.1 Эксплуатационные ограничения

Невыполнение следующих правил и указаний приводит к появлению не-

исправностей:

- запрещается внесение в конструкцию трактора изменений без согласо-

вания с изготовителем;

- запрещается проведение ТО-1, ТО-2, ТО-3 в гарантийный период само-

стоятельно - необходимо заключить договор на техническое обслуживание

трактора в гарантийный период с техническим центром по сервисному обслу-

живанию тракторов «БЕЛАРУС»;

- использовать для заправки (дозаправки) узлов масла, смазки и специ-

альные жидкости только в соответствии с таблицей 4.3;

- запрещается заправлять РЖ напрямую в секцию бака гидросистемы

трактора. При заправке использовать маслозакачивающий насос, установлен-

ный на тракторе;

- своевременно подтягивать гайки гусениц. Ослабленная гайка или ее от-

сутствие, уменьшает срок службы РМШ;

- запрещается запускать двигатель с буксира;

- запрещается запускать двигатель перемыканием контактов на стартере;

- запрещается запускать двигатель от внешних источников питания;

- не допускается полная нагрузка непрогретого двигателя. После пуска

дать двигателю поработать не менее 3 мин на минимальной частоте вращения ко-

ленчатого вала с постепенным повышением ее до 1600 мин-1;

- не рекомендуется работа двигателя более 15 мин на частоте вращения

холостого хода из-за возможного попадания масла во впускной коллектор;

- не допускать дымление двигателя и значительного падения частоты

вращения коленчатого вала двигателя от перегрузки;

– включать и переключать передачи КП при малой частоте вращения ко-

ленчатого вала двигателя и полностью выжатой педали сцепления, а диапазоны

КП - после полной остановки трактора;

- запрещается начинать движение трактора при давлении воздуха в пнев-

мосистеме менее 0,65 МПа;

- запрещается движение трактора на металлической гусенице с РМШ по

дорогам общего пользования с асфальтовым покрытием;

- запрещается при заглубленном рыхлителе выполнять поворот трактора

и движение задним ходом;

- универсальный (поворотный) отвал применять для планировочных ра-

бот и не использовать для работы на очень прочных и мерзлых грунтах с вклю-

чением камней диаметром более половины высоты отвала;

- запрещается движение трактора по борозде при проведении пахоты.

Необходимо выдерживать расстояние от 240 до 300 мм между краем гусеницы

и стенкой борозды;

- при загорании любой сигнальной лампы комбинации приборов или

нахождении стрелки указателя в зоне красного цвета (рисунок 1.5) необходимо

остановить двигатель и найти неисправность. Эксплуатировать трактор разре-

шается только после устранения неисправности;

- при загорании контрольных ламп засоренности фильтра воздухоочисти-

теля 2 (рисунок 1.6) или фильтра ГСП 3, контрольной лампы «УРОВ. МАСЛА

КП» (рисунок 1.22) провести внеплановое ТО соответствующей системы;

- при частом загорании контрольной лампы перегрева РЖ ГСП 1 (рису-

нок 1.6) необходимо найти и устранить неисправность;

- при частом сгорании предохранителя электрической цепи необходимо

установить причину и устранить неисправность;

- запрещается одновременное включение кондиционера и контура отоп-

ления;

- независимо от сезона включать кондиционер не реже одного раза в ме-

сяц не менее чем на 15 мин во избежание высыхания уплотнений вала компрес-

сора или заклинивания подвижных деталей внутри контура для циркуляции

хладагента при температуре окружающего воздуха не менее плюс 5 °С или в

отапливаемом помещении;

- закрывать незадействованные муфты гидросистемы трактора пробками

во избежание засорения гидросистемы и выхода из строя распределителя;

- гидрооборудование агрегатируемой машины, подсоединяемое к гидро-

системе трактора, должно быть заправлено той же РЖ, что и гидросистема

трактора. Несоответствующую или неизвестную РЖ заменить;

- запрещается включать стеклоочиститель при примерзании щетки к

стеклу;

- запрещается работа щеток стеклоочистителей по сухому стеклу, при

образовании в крайних положениях хода щетки обледенения или скопления

снега;

- буксировать трактор в соответствии с указаниями, изложенными в 7.2.

3.2 Подготовка трактора к эксплуатации. Обкатка

Перед вводом трактора в эксплуатацию необходимо выполнить следую-

щие работы:

а) осмотреть трактор, проверить его комплектность;

б) установить из ящика ЗИП (если имел место демонтаж):

1) щетки стеклоочистителей с рычагами;

2) внутренние и наружные зеркала;

3) ремень безопасности;

в) доукомплектовать трактор:

1) огнетушителем;

2) аптечкой;

3) ломом и лопатой;

г) подготовить трактор к обкатке, для чего:

1) проверить затяжку наружных резьбовых соединений;

2) выполнить ЕТО в соответствии с таблицей 4.4.

3) проверить уровень масла в конечных передачах (4.3.6.1), опорных

катках и цапфах балансира (4.3.7.1);

4) проверить натяжение ремней приводов водяного насоса, генерато-

ра, компрессора кондиционера (4.3.1.7);

5) проверить значения параметров комбинированного индикатора в

соответствии с таблицей 1.4;

6) проверить наличие защитных ограждающих щитков (ограждений

моторного отсека, хвостовика ВОМ (при комплектации ВОМ) и т.п.).

Для нового трактора установлен период обкатки, равный 30 ч для прира-

ботки деталей трактора, что способствует дальнейшей их длительной работе.

Недостаточная и некачественная обкатка приводит к значительному сокраще-

нию срока службы трактора.

Обкатывать трактор необходимо на легких работах с использованием

гидросистемы. Двигатель допускается загружать не более чем на 50% от номи-

нальной мощности.

При проведении обкатки необходимо соблюдать следующие меры предо-

сторожности:

- постоянно следить за показаниями приборов, работой систем смазки,

охлаждения и питания. Особое внимание следует уделить контролю давления

масла в двигателе и в КП. Контролировать уровни масла и жидкостей в запра-

вочных емкостях;

- следить за температурой корпуса механизма поворота в районе тормоз-

ных камер. Температура не должна превышать 90 ºС. Высокая температура

свидетельствует о подклинивании тормозов;

- проверять затяжку и подтягивать наружные крепежные соединения хо-

довой системы трактора.

После обкатки необходимо выполнить работы, изложенные в 4.1.4.

П р и м е ч а н и е - Заполненные талоны №1 и №2 в сервисной книжке

свидетельствуют о том, что обкатка и ТО после обкатки выполнены изготови-

телем.

3.3 Подготовка трактора к работе

В начале смены необходимо выполнить следующие работы:

- провести ЕТО в соответствии с таблицей 4.4. Трактор заправлять топ-

ливом через горловину 1 (рисунок 3.1) - топливо поступает в два бака одно-

временно.

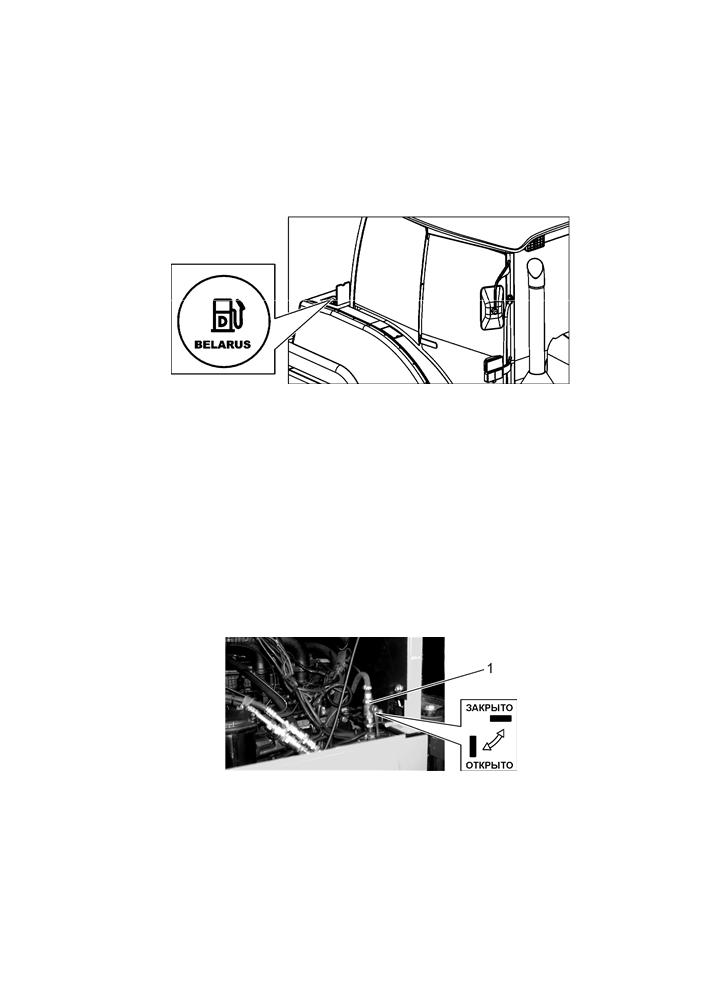

1 - горловина двух топливных баков

Рисунок 3.1 - Заправка трактора топливом

Необходимо ежедневно осматривать трактор и не допускать ослабления

затяжки крепежа, течи топлива, жидкости и масла, накопления грязи и других

отложений, которые могут стать причиной нарушения работы, возгорания или

несчастных случаев;

- открыть кран топливной системы 1 (рисунок 3.2), расположенный с ле-

вой стороны трактора;

1 - кран топливной системы

Рисунок 3.2 - Кран топливной системы трактора

- если трактор не использовался длительное время, то необходимо уда-

лить воздух и заполнить топливом топливную систему в соответствии

с 4.3.1.16.

3.3.1 Посадка в трактор

Для посадки в трактор необходимо открыть левую дверь кабины и, удер-

живаясь за поручень кабины и внутренний каркас двери, стать на две поднож-

ки, далее - на гусеницу и крыло. Необходимо сохранять трехточечный кон-

такт, чтобы избежать падения (обе руки на поручне и каркасе, а одна нога на

подножке, или одна рука на поручне и обе ноги на подножках. После входа в

кабину закрыть дверь и занять место на сидении.

Высадку из трактора осуществлять в обратной последовательности.

ВНИМАНИЕ: НЕ ВЫПРЫГИВАТЬ ПРИ ВЫХОДЕ ИЗ КАБИНЫ

ВО ИЗБЕЖАНИЕ ПАДЕНИЯ - НЕОБХОДИМО СХОДИТЬ ПО

ПОДНОЖКАМ И УДЕРЖИВАТЬСЯ ЗА ПОРУЧНИ!

Правую дверь использовать как запасной выход.

3.3.2 Подготовка рабочего места

Для удобства пользования трактором перед проведением работ следует

настроить рабочее место под индивидуальные параметры, для чего:

- отрегулировать сидение по высоте, его жесткость, положение в про-

дольном направлении, наклон спинки в соответствии с 1.4.24 в наиболее удоб-

ное положение;

- отрегулировать наклон рулевой колонки (1.4.17) и положение рулевого

колеса по высоте (1.4.12) в наиболее удобное положение;

- отрегулировать положение зеркал заднего вида;

- разблокировать правую дверь кабины;

- промыть ветровое и заднее стекла кабины, для чего:

1) подключить АКБ к бортовой сети;

2) правым многофункциональным переключателем (1.4.14) распылить

жидкость на ветровое стекло, переключателем стеклоочистителя и стеклоомы-

вателя блока выключателей (1.4.10) - на заднее, включить щетки стеклоочисти-

телей на первую или вторую скорость.
