Трактор Беларус 1220.1 / 1220.3. Руководство - часть 26

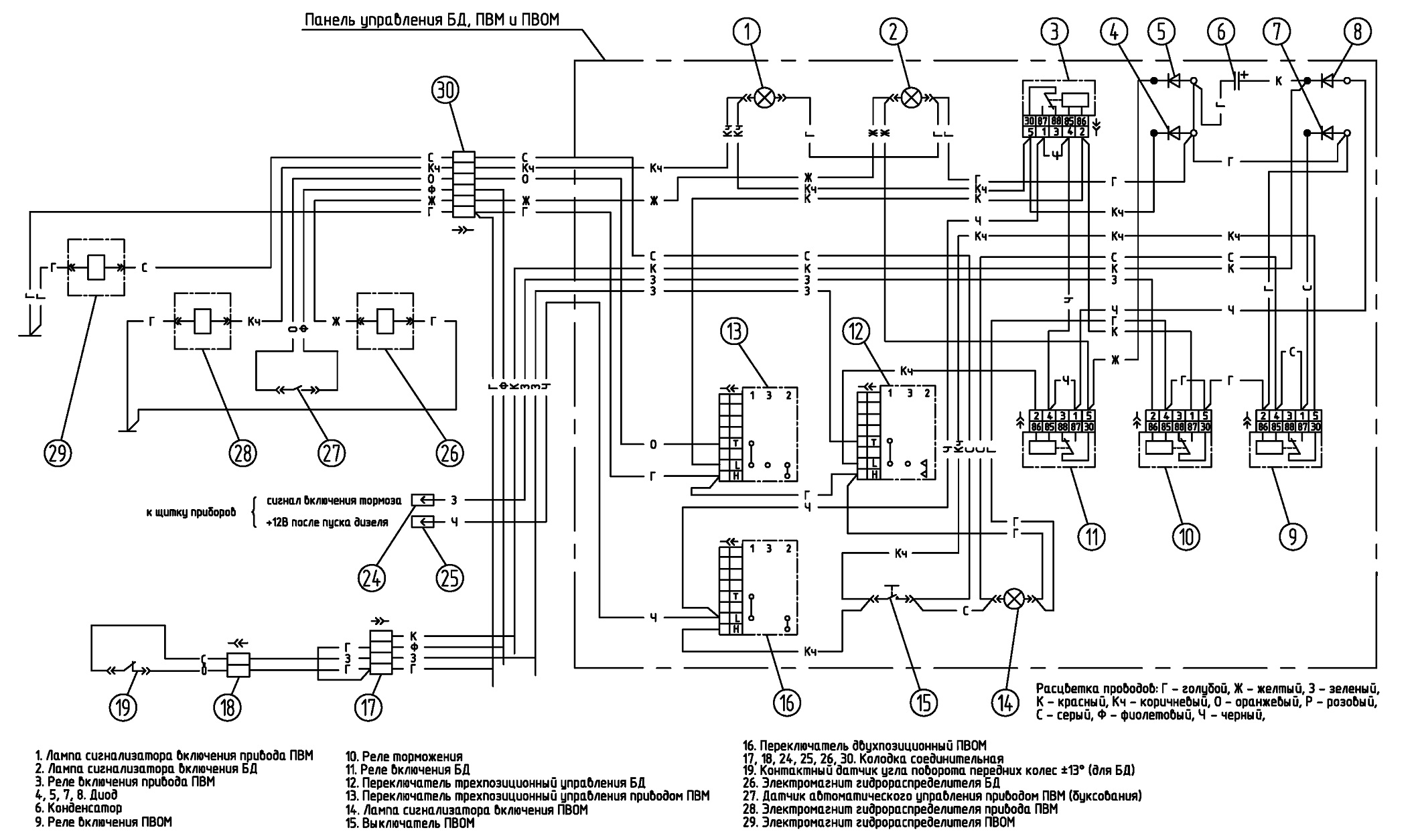

Схема электрическая системы управления БД, ПВМ и ВОМ тракторов Беларус-1220.1/1220.В (с КП 16x8)

Схема электрическая системы управления БД, ПВМ, ВОМ и редуктором трактороб Беларус-1220.1/1220.3 (с КП 24x12)

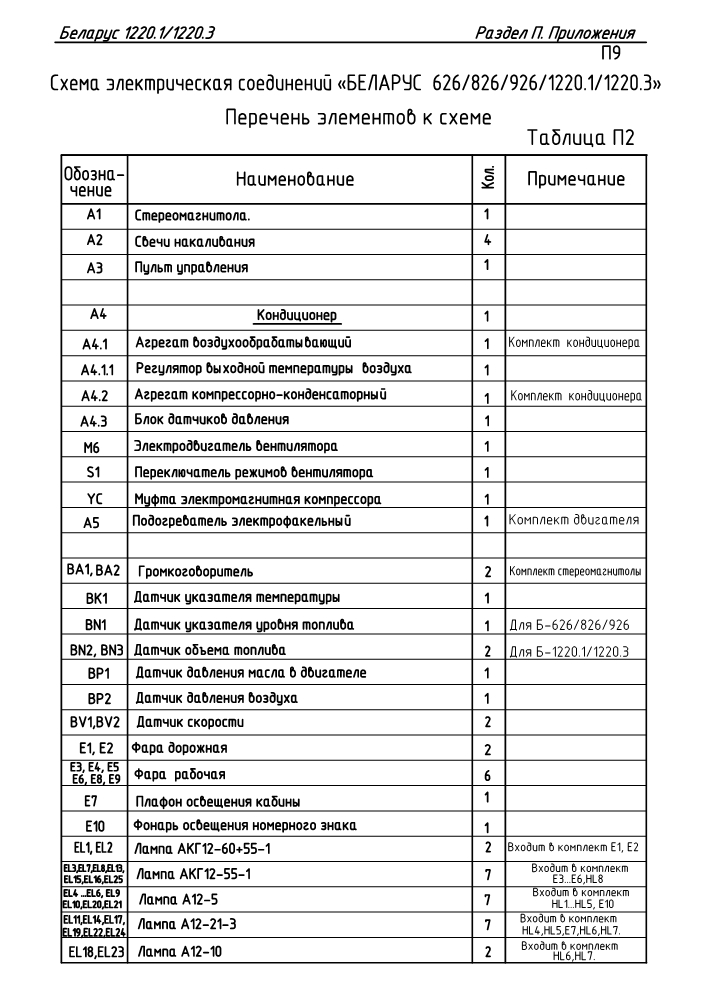

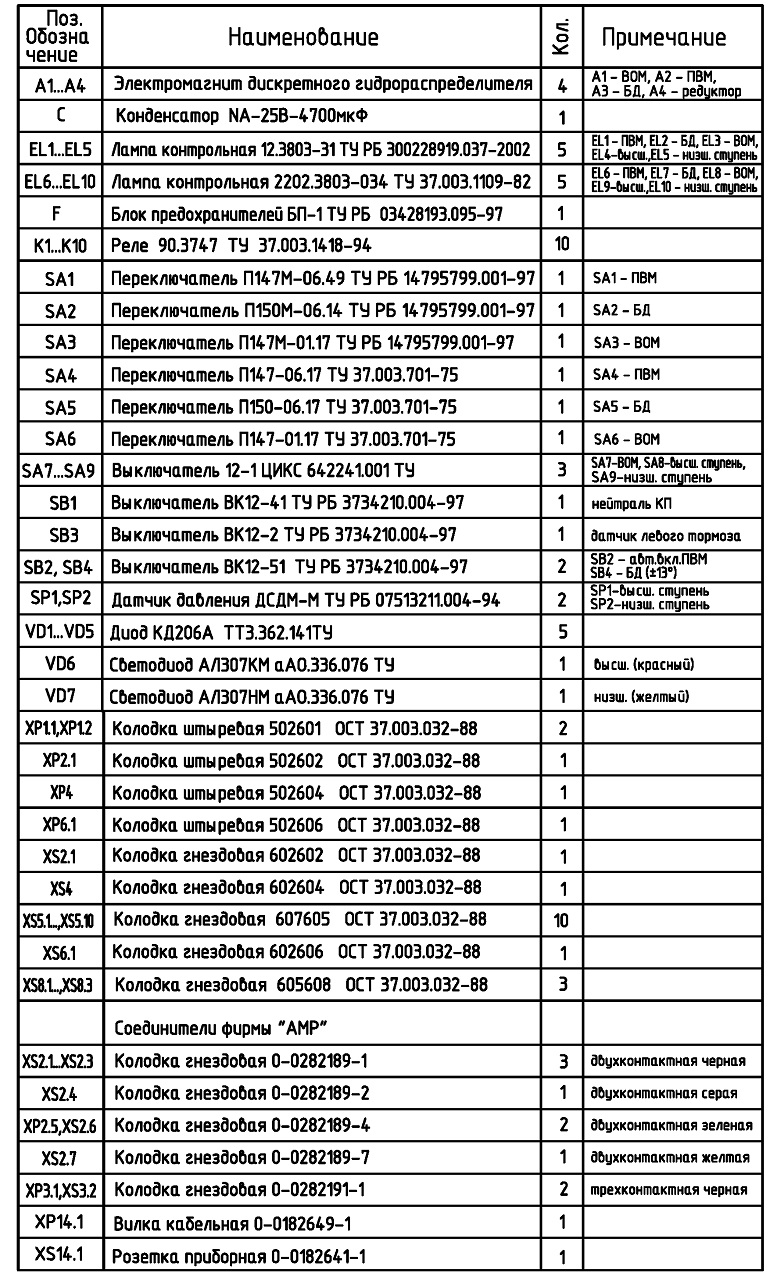

Перечень элементов к схеме

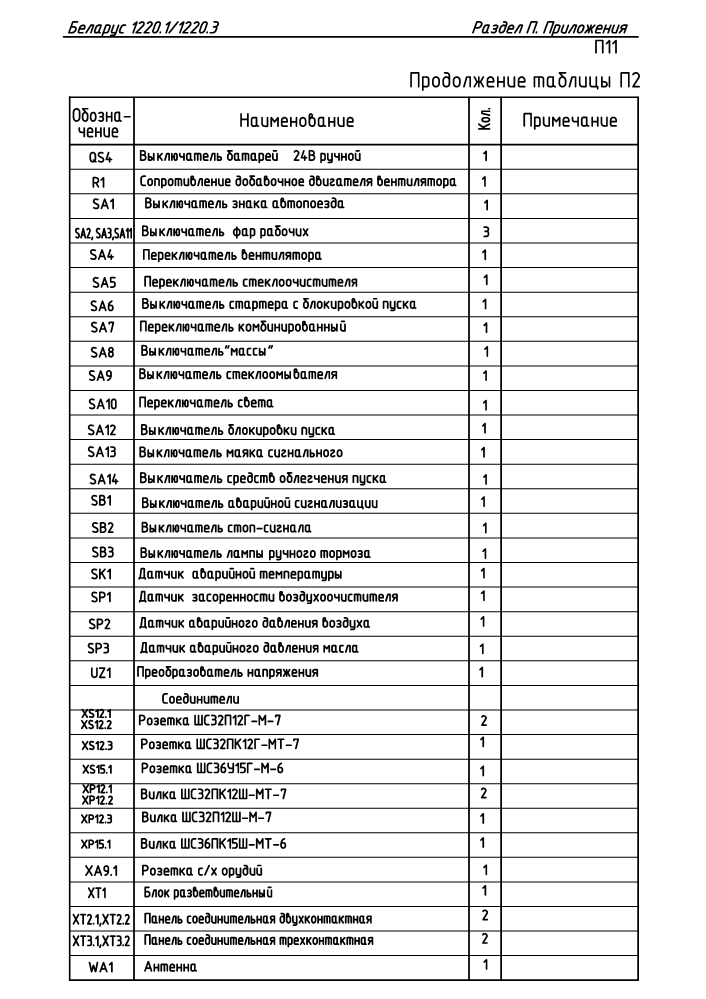

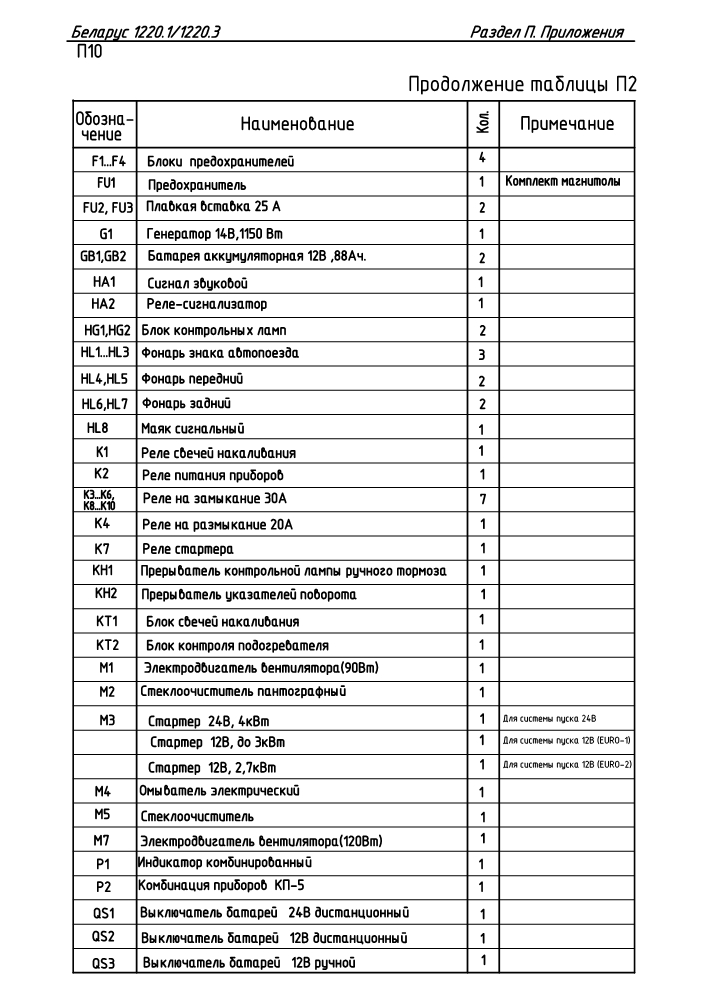

Таблица П2

БЕЛАРУС 1220.4 с двигателем Д-245.2S3А М (MERCER) РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 1220.4-0000010-02 РЭ

(Дополнение к руководству по эксплуатации тракторов БЕЛАРУС 1220.1)

МТЗ 2011

СОДЕРЖАНИЕ

1 Описание и работа трактора………………………………………………………………..4 1.1 Назначение трактора……………………………………………………………………. 4

1. Отличительные особенности БЕЛАРУС-1220.4 от модели БЕЛАРУС-1220.1…...4 2 Описание и работа составных частей трактора……………………………….……...…4 2.1 Общие сведения…...……........................................................................................…4 2.2 Электрооборудование……………………………..……………….………………..……..4 3 Использование трактора по назначению..………………………………………………...7 4 Техническое обслуживание………………….……………………………………………. 7

   Руководство по эксплуатации предназначено для изучения устройства, пра-вил эксплуатации и технического обслуживания тракторов «БЕЛАРУС-1220.4» с двигателем Д-245.2S3A М.

   Настоящее руководство является дополнением руководства по эксплуатации

   1220.1 – 0000010 РЭ и прикладывается вместе с этим руководством.

   Внимательно прочитайте это руководство, руководство по эксплуатации

   1. – 0000010 РЭ, руководство по эксплуатации двигателя 245S3A M – 0000100 РЭ, прикладываемые к Вашему трактору. Это поможет Вам ознакомиться с прие-мами правильной эксплуатации и техобслуживания.

      Невыполнение этого указания может привести к травмам оператора или по-ломкам трактора.

      Работа на тракторе, его обслуживание и ремонт должны производиться толь-ко работниками, знакомыми со всеми его параметрами и характеристиками и ин-формированными о необходимых требованиях безопасности для предотвращения несчастных случаев.

      В связи с постоянным совершенствованием трактора в конструкцию отдельных узлов и деталей могут быть внесены изменения, не отраженные в настоящем руководстве по эксплуатации.

      Все произвольные изменения, внесенные потребителем в устройство каких-либо узлов, освобождает изготовителя от какой-либо ответственности за после-дующие травмы оператора и поломки трактора.

      1. Описание и работа трактора

         1. Назначение трактора

            Трактор «БЕЛАРУС-1220.4» изготовлен на базе трактора «БЕЛАРУС-1220.1». Трактор «БЕЛАРУС-1220.4» предназначен для выполнения различных сель-скохозяйственных работ с навесными, полунавесными и прицепными машинами и орудиями, погрузочно-разгрузочных работ, работ на транспорте, привода стацио-нарных сельскохозяйственных машин, поставляется потребителям в Республике

            Беларусь и за ее пределами.




         2. Отличительные особенности БЕЛАРУС-1220.4 от модели БЕЛАРУС-1220.1

            На трактор «БЕЛАРУС-1220.4» установлен двигатель Д-245.2S3А М произ-водства ММЗ мощностью 90 кВт. Двигатель по выбросам вредных веществ соот-ветствует экологическим требованиям IIIА ступени.




      2. Описание и работа составных частей трактора

         1. Общие сведения

            Сведения о технических данных, органах управления, устройстве, регулиров-ках, устранению неисправностей узлов и систем тракторов «БЕЛАРУС-1220.4», за ис-ключением двигателя, приведены в руководстве по эксплуатации 1220.1-0000010 РЭ.

            Отличительные особенности электрооборудования БЕЛАРУС-1220.4 от электро-оборудования БЕЛАРУС-1220.1 приведены в подразделе 2.2 «Электрооборудование».

            Сведения о технических данных, устройстве, регулировках, устранению неис-правностей двигателя тракторов БЕЛАРУС-1220.4», приведены в руководстве по эксплуатации двигателя 245S3A M – 0000100 РЭ.




         2. Электрооборудование

   Основным отличием электрооборудования тракторов «БЕЛАРУС-1220.4» от электрооборудования тракторов «БЕЛАРУС-1220.1» является подключение к бор-товой сети трактора реле блокировки выключения массы при работающем двигате-ле, а также следующих элементов двигателя Д-245.2S3А М:

   • пускового электромагнита (обогатителя);

   • системы управления рециркуляцией отработавших газов «MERCER».

Схема подключения вышеперечисленных элементов представлена на рисун-ке 2.2. Остальное электрооборудование соответствует схеме, приведенной на странице П12 руководства 1220.1-0000010 РЭ.

Пусковой электромагнит установлен на регуляторе топливного насоса. Пус-ковой электромагнит предназначен для отключения режима ограничения топливо-подачи при отсутствии или малом значении давления надувочного воздуха во впу-скном коллекторе в момент запуска двигателя. Пусковой электромагнит подключается к клемме «СТ» выключателя стартера и приборов проводом с одно-контактной колодкой, как показано на рисунке 2.1.

В момент запуска двигателя, при повороте ключа выключателя стартера и приборов в положение «II» (пуск двигателя) на пусковой электромагнит подаётся напряжение питания 12 В, срабатывает тяговое реле, которое отключает пневмо-корректор. Пусковой электромагнит отключается после возвращении ключа выклю-чателя стартера и приборов в положение «I».

Управлением рециркуляцией отработавших газов двигателя, оснащенного топливным насосом с системой «MERCER», осуществляет интегральный модуль-ный включатель, подающий питание на электромагнитный клапан рециркуляции, в зависимости от частоты вращения топливного насоса (датчик частоты) и положения рейки управления дозированием цикловой подачи ТНВД (датчик положения).

Подключение системы управления «MERCER» в бортовую сеть трактора, обеспечивается через двухконтактную колодку вывода жгута двигателя, как показа-но на рисунке 2.1.

Примечание – Подробное описание принципа работы пускового электромаг-нита и системы управления рециркуляцией отработавших газов «MERCER» приве-дены в руководстве по эксплуатации двигателя 245S3A M – 0000100 РЭ.

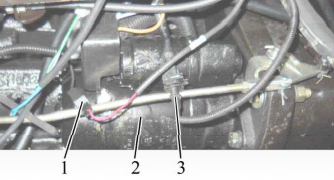

1 – подключение электропитания к пусковому электромагниту; 2 – стартер; 3 – подключение электропитания к системе управления «MERCER».

Рисунок 2.1 – Подключение пускового электромагнита и системы управления

«MERCER» в бортовую сеть трактора.

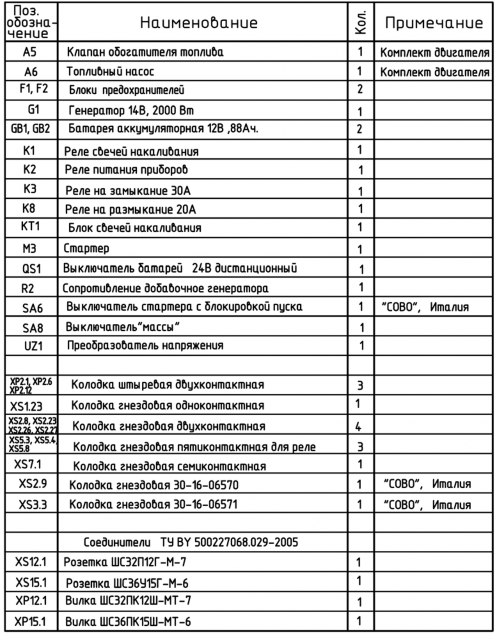

Таблица 2.1 – Перечень элементов схемы электрической, представленной на рисунке 2.2.

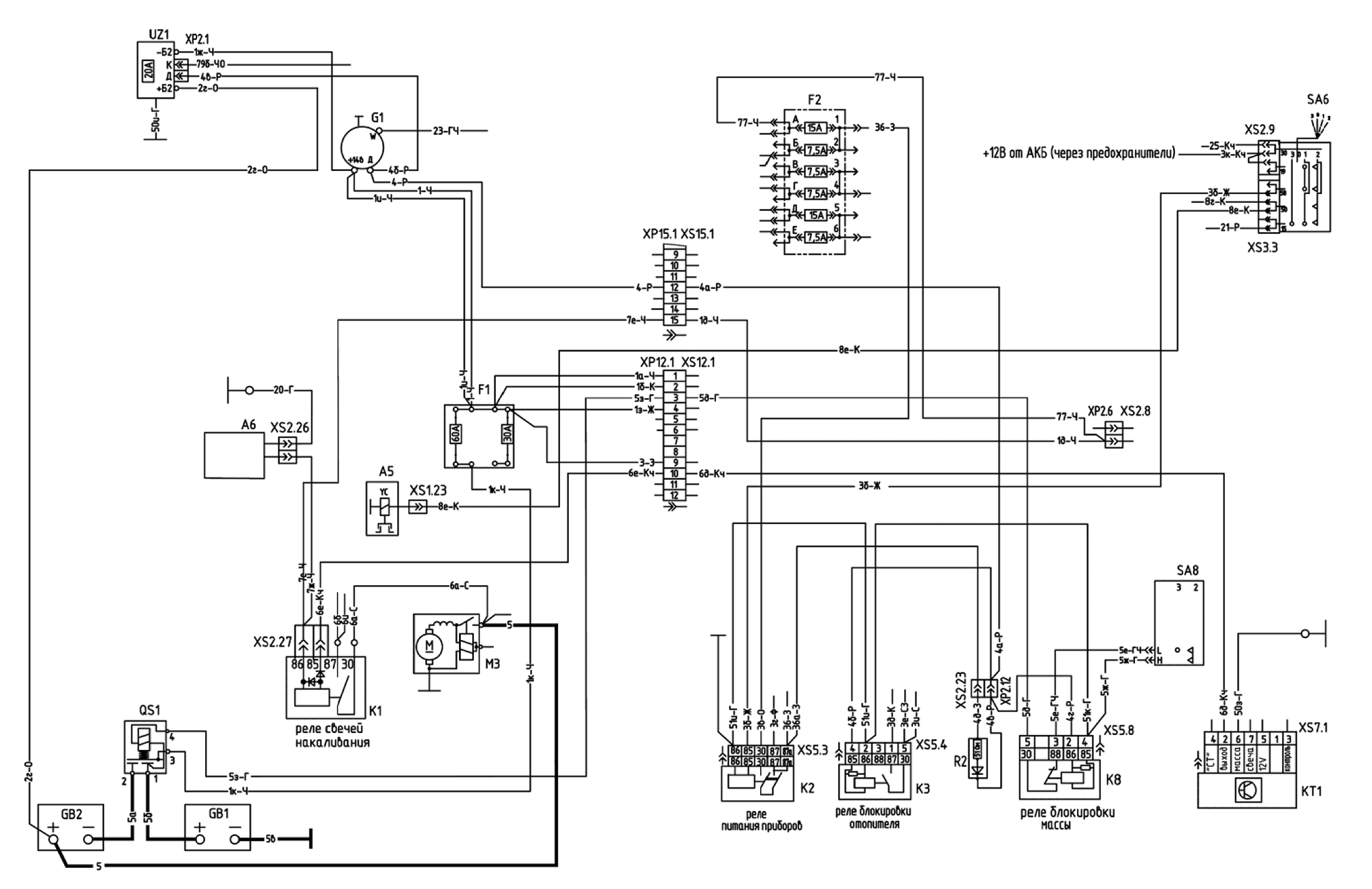

Рисунок 2.2 – Схема подключения к бортовой сети трактора «БЕЛАРУС-1220.4» реле блокировки выключения массы при работаю-щем двигателе, пускового электромагнита (обогатителя), системы управления рециркуляцией отработавших газов «MERCER»

1. Использование трактора по назначению

   Требования предосторожности, транспортировки и хранения, правила экс-плуатации тракторов «БЕЛАРУС-1220.4» и правила агрегатирования их с сельско-хозяйственными машинами, аналогичны требованиям предосторожности, транспор-тировки и хранения, правилам эксплуатации и агрегатирования с сельскохозяйст-венными машинами тракторов «БЕЛАРУС-1220.1», приведены в разделах «Требо-вания безопасности», «Транспортировка трактора и его буксировка», «Хранение трактора», «Подготовка трактора к работе», «Инструкция по работе», «Агрегатиро-вание» руководства по эксплуатации 1220.1-0000010 РЭ.




2. Техническое обслуживание

Виды планового технического обслуживания, порядок проведения ТО, содер-жание операций планового технического обслуживания, а также наименование, марки, количество, периодичность замены горючесмазочных материалов (ГСМ) тракторов «БЕЛАРУС-1220.4» (включая двигатель), аналогичны тракторам

«БЕЛАРУС-1220.1», приведены в руководстве по эксплуатации 1220.1-0000010 РЭ.
