ТРАКТОР БЕЛАРУС 923.5. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (923.5-0000010 РЭ) 2013 ГОД

Руководство по эксплуатации составил инженер УКЭР-1 Рунов А.В. с участием ведущих специалистов УКЭР-1 РУП «МТЗ»

Ответственный за выпуск – начальник КБ ЭД УКЭР-1 Короткий Ю.М. Ответственный редактор – главный конструктор тракторного производства

ПО «МТЗ» Зезетко Н.И.

Главный редактор – генеральный конструктор ПО «МТЗ» Стасилевич А.Г

Руководство по эксплуатации содержит краткое описание и технические харак-теристики трактора «БЕЛАРУС-923.5» производства Минского тракторного завода. Изложены основные правила эксплуатации трактора, даны сведения по его регули-ровкам и техническому обслуживанию.

Руководство по эксплуатации предназначено для изучения правил эксплуата-ции и технического обслуживания трактора «БЕЛАРУС-923.5».

В связи с политикой ПО «МТЗ», направленной на постоянное совершенствование выпускаемых изделий, в конструкцию отдельных составных частей могут быть внесены изменения, не отраженные в настоящем издании. Подробную информацию Вы можете получить у дилера «БЕЛАРУС».

1. Введение

   Руководство по эксплуатации предназначено для изучения устройства, правил эксплуатации и технического обслуживания трактора «БЕЛАРУС-923.5».

   Внимательно изучите настоящее руководство. Это поможет Вам ознакомиться с приемами правильной эксплуатации и техобслуживания.

   Невыполнение этого указания может привести к травмам оператора или полом-кам трактора либо нанесению ущерба третьим лицам.

   Работа на тракторе, его обслуживание и ремонт должны производиться только работниками, знакомыми со всеми его параметрами и характеристиками и информиро-ванными о необходимых требованиях безопасности для предотвращения несчастных случаев.

   В связи с постоянным совершенствованием трактора в конструкцию отдельных узлов и деталей могут быть внесены изменения, не отраженные в настоящем руково-дстве по эксплуатации.

   Любые произвольные изменения, внесенные потребителем в устройство каких-либо узлов, освобождает изготовителя от ответственности за возможные последующие травмы оператора и поломки трактора.

   Принятые сокращения и условные обозначения: АБД – автоматическая блокировка дифференциала; АКБ – аккумуляторная батарея;

   БД – блокировка дифференциала;

   БДЗМ – блокировка дифференциала заднего моста; БКЛ – блок контрольных ламп;

   БП – блок предохранителей;

   БСУ – быстросоединяемое устройство; ВОМ – вал отбора мощности;

   ВПМ – вал приема мощности;

   ГОРУ – гидрообъемное рулевое управление; ГНС – гидронавесная система;

   ГС – гидросистема;

   ГХУ – гидроходоуменьшитель;

   ДОТ.Ч – датчик объема топлива частотный; ЕТО – ежесменное техническое обслуживание;

   ЗИП – запасные части, инструмент и принадлежности; ЗМ – задний мост;

   ЗНУ – заднее навесное устройство; ИК – индикатор комбинированный; КП – коробка передач;

   МТА – машинно-тракторный агрегат; МС – муфта сцепления;

   МХУ – механический ходоуменьшитель; НУ – навесное устройство;

   ОЖ – охлаждающая жидкость;

   ОНВ – охладитель наддувочного воздуха; ПВМ – передний ведущий мост;

   ПУ – пульт управления;

   РВД – рукава высокого давления; СН – свечи накаливания;

   СТО – сезонное техническое обслуживание; ТО – техническое обслуживание;

   ТО-1 – техническое обслуживание №1; ТО-2 – техническое обслуживание №2; ТО-3 – техническое обслуживание №3; ТСУ – тягово-сцепное устройство;

   ХУ – ходоуменьшитель;

   ЭСУ – электронная система управления;

   ЭСУД – электронная система управления двигателем; ЭО – электрооборудование.

   Изготовитель использует стандартные международные символы, касающиеся применения приборов и органов управления.

Описание и работа трактора

1. Назначение трактора Беларус 923.5




   Трактор «БЕЛАРУС-923.5» предназначен для выполнения различных сельско-хозяйственных работ с навесными, полунавесными, прицепными и полуприцепными машинами и орудиями, погрузочно-разгрузочных и транспортных работ.

   Трактор «БЕЛАРУС-923.5» представляет собой колесный трактор общего на-значения тягового класса 1.4 с колесной формулой 4х4.

   Внешний вид трактора «БЕЛАРУС-923.5» представлен на рисунке 1.1.1.

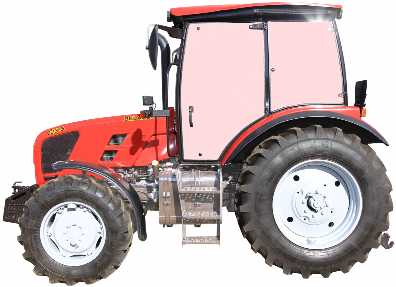

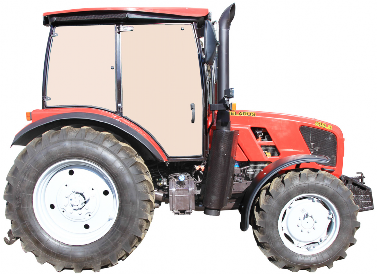

   Рисунок 1.1.1 – Трактор «БЕЛАРУС-923.5» в базовой комплектации
