ТРАКТОР БЕЛАРУС 922.5 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (922.5-0000010 РЭ) 2013 год

Введение

Руководство по эксплуатации предназначено для изучения устройства, правил эксплуатации и технического обслуживания трактора «БЕЛАРУС-922.5».

Внимательно изучите настоящее руководство. Это поможет Вам ознакомиться с приемами правильной эксплуатации и техобслуживания.

Невыполнение этого указания может привести к травмам оператора или полом-кам трактора либо нанесению ущерба третьим лицам.

Работа на тракторе, его обслуживание и ремонт должны производиться только работниками, знакомыми со всеми его параметрами и характеристиками и информиро-ванными о необходимых требованиях безопасности для предотвращения несчастных случаев.

В связи с постоянным совершенствованием трактора в конструкцию отдельных узлов и деталей могут быть внесены изменения, не отраженные в настоящем руково-дстве по эксплуатации.

Любые произвольные изменения, внесенные потребителем в устройство каких-либо узлов, освобождает изготовителя от ответственности за возможные последующие травмы оператора и поломки трактора.

Принятые сокращения и условные обозначения: АБД – автоматическая блокировка дифференциала; АКБ – аккумуляторная батарея;

БД – блокировка дифференциала;

БДЗМ – блокировка дифференциала заднего моста; БКЛ – блок контрольных ламп;

БП – блок предохранителей;

БСУ – быстросоединяемое устройство; ВОМ – вал отбора мощности;

ВПМ – вал приема мощности;

ГОРУ – гидрообъемное рулевое управление; ГНС – гидронавесная система;

ГС – гидросистема;

ГХУ – гидроходоуменьшитель;

ДОТ.Ч – датчик объема топлива частотный; ЕТО – ежесменное техническое обслуживание;

ЗИП – запасные части, инструмент и принадлежности; ЗМ – задний мост;

ЗНУ – заднее навесное устройство; ИК – индикатор комбинированный; КП – коробка передач;

МТА – машинно-тракторный агрегат; МС – муфта сцепления;

МХУ – механический ходоуменьшитель; НУ – навесное устройство;

ОЖ – охлаждающая жидкость;

ОНВ – охладитель наддувочного воздуха; ПВМ – передний ведущий мост;

ПУ – пульт управления;

РВД – рукава высокого давления; СН – свечи накаливания;

СТО – сезонное техническое обслуживание; ТО – техническое обслуживание;

ТО-1 – техническое обслуживание №1; ТО-2 – техническое обслуживание №2; ТО-3 – техническое обслуживание №3; ТСУ – тягово-сцепное устройство;

ХУ – ходоуменьшитель;

ЭСУ – электронная система управления;

ЭСУД – электронная система управления двигателем; ЭО – электрооборудование.

1. Описание и работа трактора Беларус 922.5

   1. Назначение трактора




      Трактор «БЕЛАРУС-922.5» предназначен для выполнения различных сельскохозяйственных работ с навесными, полунавесными, прицепными и полуприцепными машинами и орудиями, погрузочно-разгрузочных и транспортных работ.

      Трактор «БЕЛАРУС-922.5» представляет собой колесный трактор общего на-значения тягового класса 1.4 с колесной формулой 4х4.

      Внешний вид трактора «БЕЛАРУС-922.5» представлен на рисунке 1.1.1.

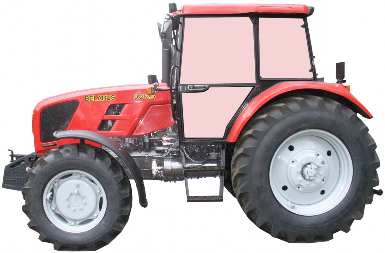

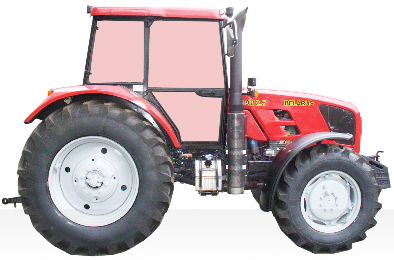

      Рисунок 1.1.1 – Трактор «БЕЛАРУС-922.5» в базовой комплектации







      Технические характеристики трактора Беларус 922.5

      Основные параметры и технические характеристики трактора «БЕЛАРУС-922.5» приведены в таблице 1.1.

      Таблица 1.1

Состав трактора Беларус 922.5

Остов трактора – полурамный.

Ходовая система – передние и задние колеса ведущие, с пневматическими шинами низкого давления. Управляемые колеса – передние. Возможно сдваивание задних колес с помощью проставки.

На тракторе установлен 4-х тактный поршневой четырехцилиндровый двига-тель внутреннего сгорания с рядным вертикальным расположением цилиндров, с непосредственным впрыском дизельного топлива и воспламенением от сжатия, со-ответствующий экологическим требованиям Stage 3В.

Система смазки двигателя комбинированная: часть деталей смазывается под давлением, часть – разбрызгиванием. Система смазки состоит из масляного карте-ра, масляного насоса, жидкостно-масляного теплообменника, масляного фильтра с бумажным фильтрующим элементом.

Система питания двигателя топливом состоит из:

• аккумуляторной системы топливоподачи Common RAIL, включающей топлив-ный насос высокого давления, форсунки, аккумулятор топлива под высоким давлени-ем, датчики состояния рабочей среды двигателя (давления и температуры топлива и воздуха), электромагнитные исполнительные механизмы (регулятор расхода топлива, электромагнитные клапаны форсунок), электронный блок цепей контроля управления и связи, топливопроводов низкого давления, топливопроводов высокого давления;

• фильтра тонкой очистки топлива;

• фильтра грубой очистки топлива.

Система пуска двигателя – электростартерная. Средство облегчения пуска двигателя в условиях низких температур окружающей среды – свечи накаливания.

Система питания воздухом состоит из турбокомпрессора, воздухоподводяще-го тракта и системы охлаждения надувочного воздуха.

Турбокомпрессор выполнен по схеме: радиальная центростремительная тур-бина и центробежный одноступенчатый компрессор при консольном расположении колес относительно опор.

В системе очистки воздуха установлен воздухоочиститель, производства фирмы «Donaldson» сухого типа с применением двух бумажных фильтрующих эле-ментов. Данный воздухоочиститель имеет две ступени очистки.

Система охлаждения надувочного воздуха радиаторного типа. Радиатор ОНВ предназначен для охлаждения воздуха поступающего во впускной коллектор.

Система охлаждения закрытого типа, с принудительной циркуляцией охлаж-дающей жидкости от центробежного насоса. Водяной насос приводится во вращение клиновым ремнем от шкива коленчатого вала. Для ускорения прогрева двигателя после пуска и автоматического регулирования температурного режима при различ-ных нагрузках и температурах окружающего воздуха служит термостат.

Для обеспечения требуемого химического состава выхлопных газов по Tier-IIIB ступени в систему выпуска отработанных газов дополнительно установлена система избирательной каталитической нейтрализации (SCR) фирмы «РОССКАТавто» (Рос-сия).

Муфта сцепления – фрикционная «сухая» однодисковая постоянно-замкнутого типа. Накладки МС – металлокерамические. Привод управления сцеплением – гид-равлический.

Коробка передач – синхронизированная с двухрычажным управлением, с по-вышающим синхронизированным редуктором, 14F+4R.

Задний мост – главная передача, дифференциал с электрогидравлическим управлением механизмом блокировки, конечные передачи.

Тормоза: рабочие – многодисковые, работающие в масляной ванне, установ-лены на валах ведущих шестерен бортовых передач. Привод управления рабочими тормозами – гидравлический. Стояночный тормоз – независимый, с автономным ручным управлением. Возможна установка тормозов сухого трения. Привод управ-ления тормозами прицепов – либо двухпроводный пневматический, либо однопро-водный пневматический, сблокированный с управлением рабочими тормозами трак-тора. По заказу трактор может быть не оборудован пневматическим приводом тор-мозов прицепа – накачивание шин производится через клапан пневмокомпрессоре.

Задний вал отбора мощности (ВОМ) – независимый, двухскоростной (540 и 1000 мин-1) и синхронный, направление вращения – по часовой стрелке со стороны торца хвостовика. Хвостовики ВОМ – ВОМ 1 (6 шлиц, 540 мин-1), ВОМ 1с (8 шлиц, 540 мин-1), ВОМ 2 (21 шлиц, 1000 мин-1).

Рулевое управление – гидрообъемное. Насос питания – шестеренный, на-правление вращения – левое. Насос-дозатор – героторный. Тип механизма поворота

• один гидроцилиндр (Ц63x200) двухстороннего действия и рулевая трапеция.

  Передний ведущий мост -с главной передачей, самоблокирующимся диффе-ренциалом, конечными передачами (планетарно-цилиндрическими редукторами). Привод переднего ведущего моста – раздаточная коробка с автоматическим вклю-чением ПВМ, два карданных вала и промежуточная опора с предохранительной муфтой. Управление приводом ПВМ – механическое.

  Гидронавесная система – раздельно-агрегатная с гидроподъемником (обеспечи-вающая возможность силового, позиционного, смешанного и высотного регулирования положения сельскохозяйственных орудий), с левыми и правыми боковыми выводами и одной парой задних выводов.

  Заднее навесное устройство – трехточечное НУ, категория 2 по ИСО 730 и НУ-2 по 10677 с наружной блокировкой нижних тяг. Два цилиндра Ц80x220.

  Тягово-сцепные устройства лифтового типа:

  • вилка короткая ТСУ 2В – для агрегатирования с полуприцепами и полупри-цепными устройствами;

  • вилка длинная ТСУ 3В – для агрегатирования с прицепами и при-цепными устройствами;

  • штырь ТСУ-2Р («Питон») – для агрегатирования с полуприцепами и полупри-цепными машинами (по заказу);

  • тяговый брус ТСУ-1М-01 – для агрегатирования с полуприцепными и прицеп-ными сельхозмашинами машинами (по заказу).

  • поперечина ТСУ-1 – для агрегатирования с прицепными и полуприцепными машинами (по заказу).

    Кабина – низкопрофильная, одноместная с защитным жестким каркасом, тер-мошумовиброизолированная, оборудованная подрессоренным регулируемым по ве-су и росту оператора сиденьем, зеркалами заднего вида, противосолнечным козырь-ком, электрическими стеклоочистителями переднего и заднего стекол, стеклоомыва-телем переднего стекла, плафоном освещения и местом для установки радиопри-емника, с системой отопления и вентиляции (по заказу – дополнительно с системой кондиционирования). Двери кабины имеют замки, левая дверь с ключами. Правая дверь – аварийный выход. Кабина соответствует категории 2 по EN 15695-1:2009.

    Электрооборудование по ГОСТ 3940. Номинальное напряжение питания бор-товой сети 12В. Номинальное напряжение пуска 12В.

    Приборы – комбинация приборов; индикатор комбинированный; информаци-онный монитор; контрольные лампы (накаливания и светодиодного типа), располо-женные на блоке контрольных ламп, панели управления БД заднего моста и ВОМ, панели системы управления двигателем.

Уровень вибрации на рабочем месте оператора трактора «БЕЛАРУС-922.5»

Уровень вибрации на сиденье оператора соответствует Директиве Совета 78/764/ЕЭС. Значения уровня вибрации приведены в утверждении типа ЕС на каж-дый тип сиденья.

1. Уровень шума на рабочем месте оператора трактора «БЕЛАРУС-922.5»

   Уровень звука на рабочем месте оператора соответствует Директиве 2009/76/ЕС Приложение 2 и не превышает значение 86 дБ (А). Уровень звука внеш-него шума соответствует Директиве 2009/63/ЕС и не превышает значение 89 дБ (А).




2. Маркировка трактора и составных частей трактора

   Фирменная металлическая табличка закреплена с правой стороны кабины под боковым стеклом, как показано на рисунке 1.6.1.



   Кроме того, порядковый номер трактора нанесен ударным способом на пра-вом лонжероне и продублирован на правой или левой пластине переднего балласта.

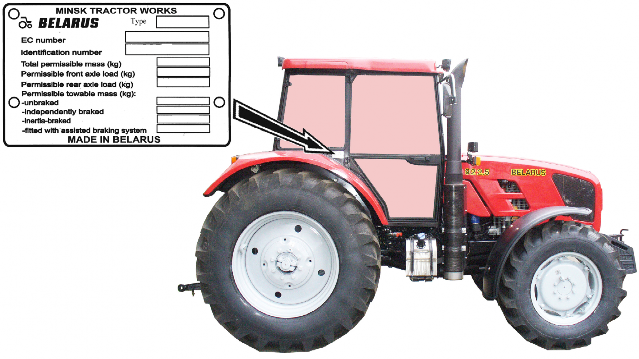

   Рисунок 1.6.1 – Место расположения фирменной маркировочной таблички трактора Номера двигателя и его элементов приведены в руководстве по эксплуатации

   двигателя.

   Номера составных частей трактора приведены в таблице 1.2.



   Таблица 1.2 – Номера составных частей трактора

   Номер корпуса сцепления
   Номер коробки передач (слева по ходу трактора)
   Серийный номер транс-миссии и заднего моста (справа по ходу трактора)
   Номер ПВМ
   Серийный номер кабины расположен внутри каби-ны справа от щитка при-боров
