Электрические плавкие предохранители трактора Беларус 892 / 892.2

1. Общие сведения.

   Электрические плавкие предохранители предназначены для защиты от пере-грузок и короткого замыкания электрических цепей.

   ПРЕДОСТЕРЕЖЕНИЕ: ЧТОБЫ ИЗБЕЖАТЬ ОБГОРАНИЯ ЭЛЕКТРОПРОВОД-КИ ТРАКТОРА, НИКОГДА НЕ ПРИМЕНЯЙТЕ ПРЕДОХРАНИТЕЛИ БОЛЕЕ ВЫСОКО-ГО НОМИНАЛА ПО СИЛЕ ТОКА, ЧЕМ УКАЗАНО В НСТОЯЩЕМ РАЗДЕЛЕ. ЕСЛИ ПРЕДОХРАНИТЕЛЬ ЧАСТО СГОРАЕТ, УСТАНОВИТЕ ПРИЧИНУ И УСТРАНИТЕ НЕИСПРАВНОСТЬ!

2. Предохранители щитка приборов с литьевой панелью

   В щитке приборов с литьевой панелью смонтированы три блока плавких пре-дохранителей электрических цепей. Для доступа к предохранителям, расположен-ным в щитке приборов 1, необходимо отвернуть винт 2 (рисунок 2.17.1) и откинуть панель 3.






   1 – щиток приборов; 2 – винт; 3 – панель.




   Рисунок 2.17.1 – Доступ к предохранителям, расположенным в щитке приборов с литьевой панелью

   Предохранители, расположенные в щитке приборов с литьевой панелью, представлены на рисунке 2.17.2.






   1. – предохранитель стоп-сигнальных огней, клемма (6) и клемма (8) розетки прицепа 15 А;

   2. – предохранитель плафона кабины, задних рабочих фар, фонарей знака ав-топоезда (при наличии) номиналом 15 А;

   3. – предохранитель аварийной световой сигнализации номиналом 15 А;

   4. – предохранитель стеклоочистителей переднего и заднего стекла, стекло-омыватель переднего стекла номиналом 25 А;

   5. – предохранитель звукового сигнала номиналом 15 А;

   6. – предохранитель дальнего света дорожных фар, сигнальная лампа включе-ния дальнего света фар номиналом 25 А;

   7. – предохранитель передних рабочих фар, маяк сигнальный (при установке) номиналом 25 А;

   8. – предохранитель управления вентилятором-отопителем номиналом 25А; 9 – предохранитель питания потребителей, работающих при положении вы-

   ключателя стартера и приборов в положение «включены приборы»: питание на пре-дохранители 15 и 16, приборы, датчики скорости, номиналом 25 А;

   1. – предохранитель питания электродвигателя вентилятора-отопителя номи-налом 25 А (при установке вентилятора-отопителя 80-8101720 этот предохранитель не используется);

   2. – предохранитель питания габаритных огней левого борта, клемма (7) ро-зетки прицепа, освещение номерного знака номиналом 7,5 А;

   3. – предохранитель питания габаритных огней правого борта, клемма (5) розет-ки прицепа, освещение приборов номиналом 15 А;

   4. – предохранитель ближнего света левой дорожной фары номиналом 7,5 А; 14 – предохранитель ближнего света правой дорожной фары номиналом 7,5 А; 15 – предохранитель питания приборов, датчиков скорости, блоков контрольных

   ламп, аварийной звуковой сигнализации (зуммер) и реле-прерывателя стояночного тор-моза номиналом 7,5 А;

   16 – предохранитель реле указателей поворота, блока свечей накаливания, ка-тушки реле свечей накаливания номиналом 15 А.

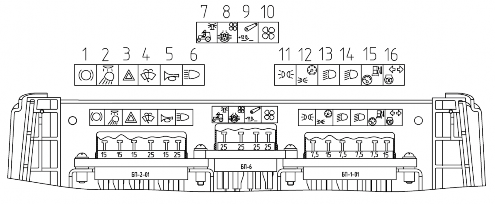

   Рисунок 2.17.2 – Предохранители, расположенные в щитке приборов с литьевой па-нелью




3. Предохранители щитка приборов с формованной панелью.

   В щитке приборов с формованной панелью (устанавливается по заказу взамен щитка с литьевой панелью) смонтированы три блока плавких предохранителей элек-трических цепей. Для доступа к плавким предохранителям отверните два винта 2 (рисунок 2.17.3) и откройте крышку щитка приборов 1.






   1 – крышка щитка приборов; 2 – винт.

   Рисунок 2.17.3 – Расположение блоков предохранителей в щитке приборов с формо-ванной панелью






   Предохранители, расположенные в щитке приборов с формованной панелью, пред-ставлены на рисунке 2.17.4.

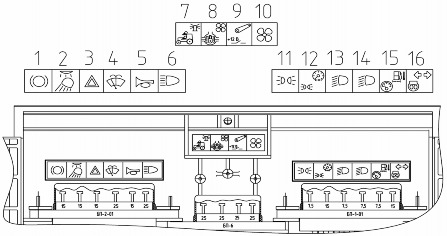

   Рисунок 2.17.4 – Размещение предохранителей в щитке приборов с формованной панелью

   Таблица 2.17.1 – Назначение предохранителей щитка приборов

   Номер по рисунку 2.17.4	Номиналь-ный ток	Наименование защищаемой цепи
   1	15 А	Стоп-сигнальные огни, клемма (6) и клемма (8) розетки прицепа
   2	15 А	Фонари знака автопоезда (при наличии), задние рабочие фары, плафон освещения кабины
   3	15 А	Аварийная световая сигнализация
   4	25 А	Передний и задний стеклоочистители, стеклоомыватель переднего стекла
   5	15 А	Звуковой сигнал
   6	25 А	Дальний свет дорожных фар, сигнальная лампа вклю-чения дальнего света фар
   7	25 А	Передние рабочие фары на крыше, маяк сигнальный, фары рабочие на поручнях (при наличии)
   8	25 А	Питание цепи управления вентилятором-отопителем или питание вентилятора отопителя 80-8101720
   9	25 А	Питания потребителей, работающих при положении вы-ключателя стартера и приборов в положение «включены приборы»: приборы, датчики скорости, питание на предо-хранитель 15 и 16
   10	25 А	Питание вентилятора-отопителя (при установке венти-лятора-отопителя 80-8101720 этот предохранитель не используется);
   11	7,5	Габаритные огни левого борта, клемма (7) розетки при-цепа, освещение номерного знака
   12	15А	Габаритные огни правого борта, клемма (5) розетки прицепа, освещение приборов
   13	7,5 А	Ближний свет левой дорожной фары
   14	7,5А	Ближний свет правой дорожной фары
   15	7,5 А	Контрольно-измерительные приборы, блок контрольных ламп, датчики скорости, аварийная звуковая сигнализация (зуммер)
   16	15А	Питание прерывателя указатель поворотов, питание сис-темы управления свечами накаливания, катушки реле све-чей накаливания




4. Предохранители, расположенные на корпусе маслобака ГНС и ГОРУ

   Кроме предохранителей, расположенных в щитке приборов и показанных на рисунке 2.17.2 и на рисунке 2.17.4, в бортовой сети тракторов «БЕЛАРУС-892/892.2» имеется еще предохранитель 3 (рисунок 2.17.5) цепи заряда аккумуляторных бата-рей и общего питания бортовой сети трактора до запуска (номиналом 60А). Предо-хранитель 3 расположен в блоке предохранителей 1. Блок предохранителей 1 уста-новлен на кронштейне 2, закрепленном на корпусе маслобака ГНС и ГОРУ с левой стороны.

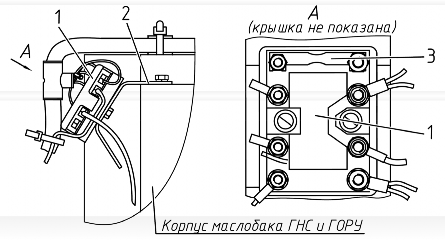

   1 – блок предохранителей, 2 – кронштейн; 3 – предохранитель номиналом 60А.

   Рисунок 2.17.5 – Установка блока предохранителей на корпусе маслобака ГНС и ГОРУ
