Приложение А (Обязательное)

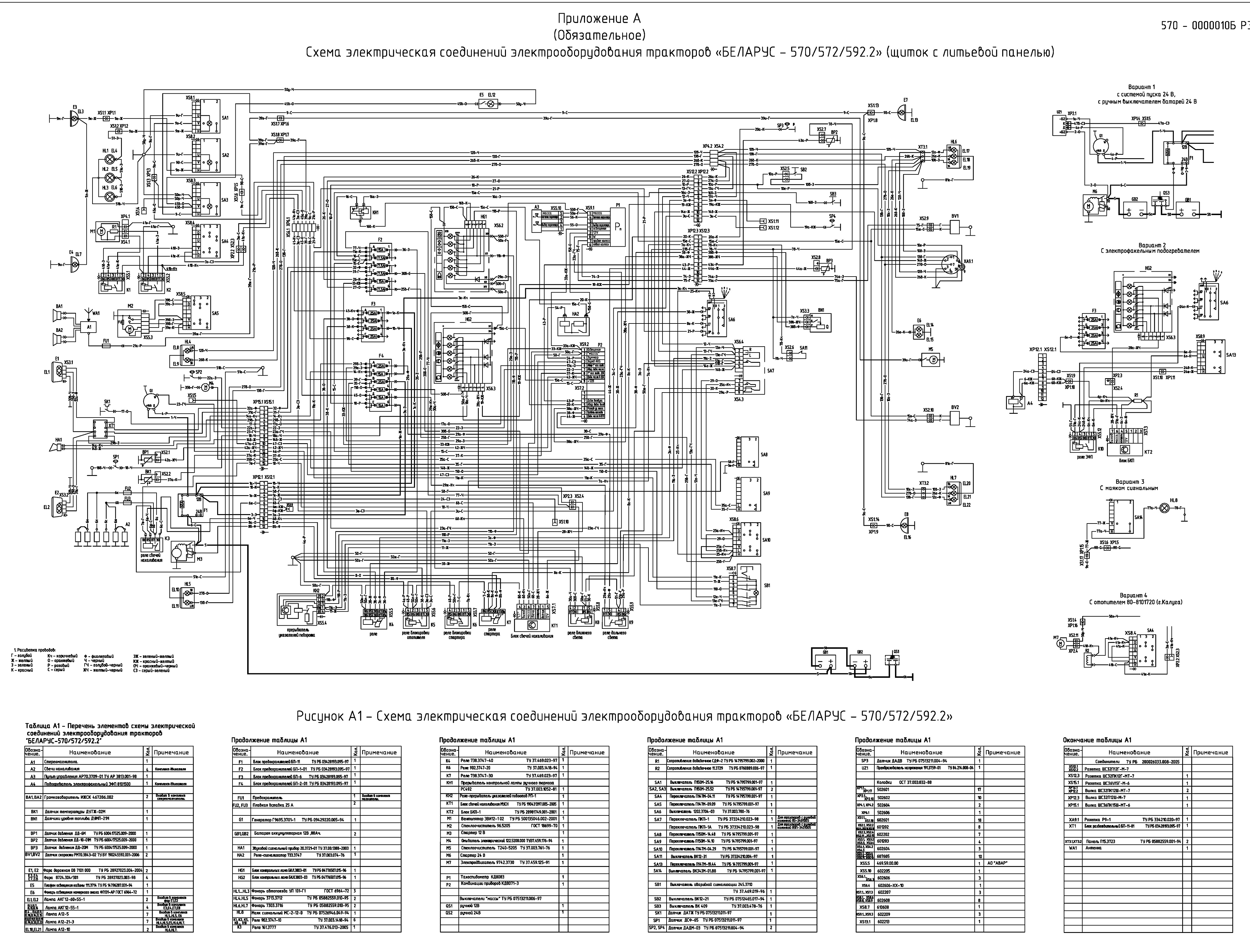

 Схема электрическая соединений электрооборудования тракторов «БЕЛАРУС - 570/572/592.2» (щиток с литьевой панелью)









Приложение Б (Обязательное)

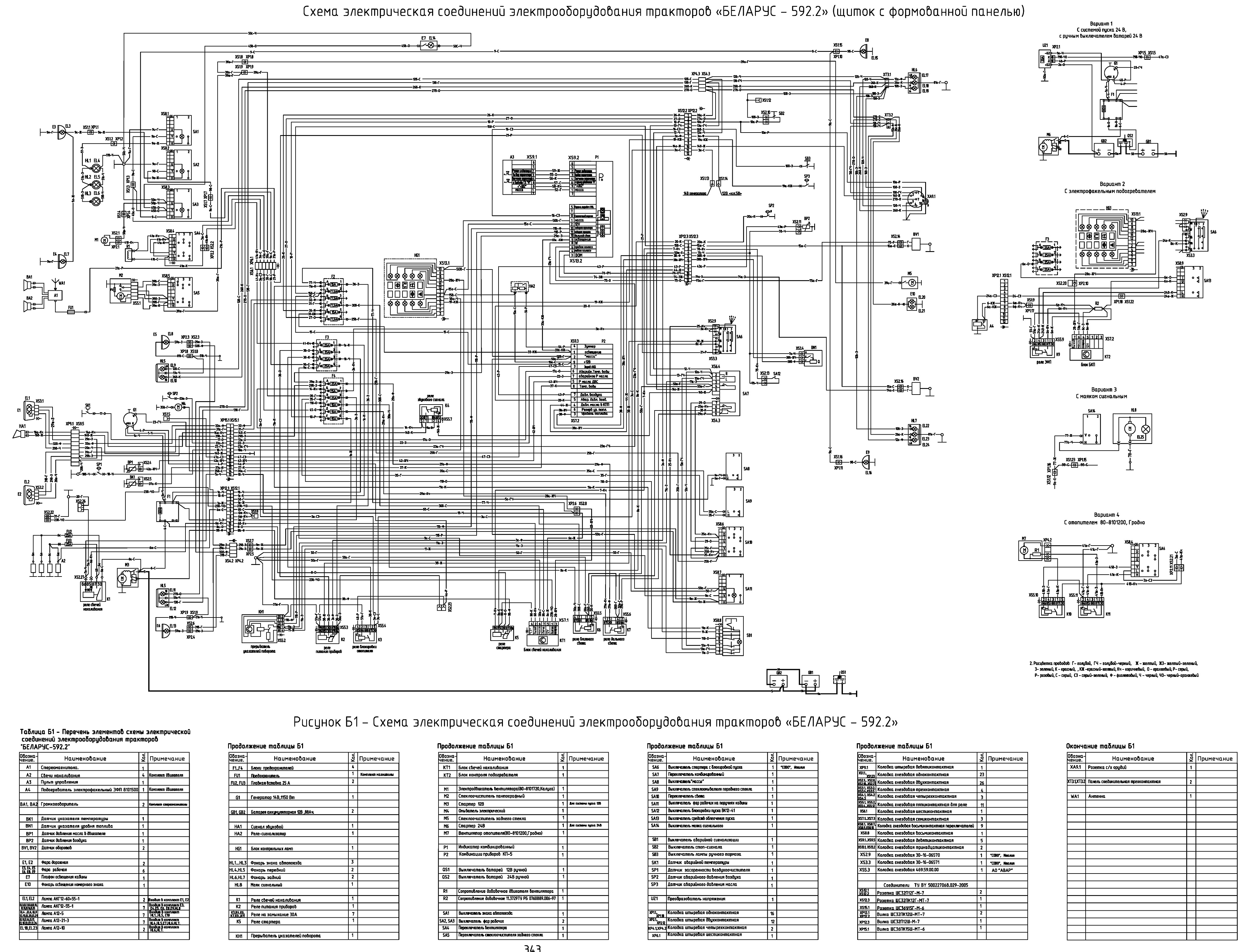

Схема электрическая соединений электрооборудования тракторов «БЕЛАРУС - 592.2» (щиток с формованной панелью)
