БЕЛАРУС 570 / 572 / 592.2 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Введение

Руководство по эксплуатации предназначено для изучения устройства, правил эксплуатации и технического обслуживания тракторов «БЕЛАРУС-570/572/592.2».

Внимательно изучите настоящее руководство. Это поможет Вам ознакомиться с приемами правильной эксплуатации и техобслуживания трактора.

Невыполнение этого указания может привести к травмам оператора или по-ломкам трактора либо нанесению ущерба третьим лицам.

Работа на тракторе, его обслуживание и ремонт должны производиться только работниками, знакомыми со всеми его параметрами и характеристиками и информи-рованными о необходимых требованиях безопасности для предотвращения несча-стных случаев.

В связи с постоянным совершенствованием трактора в конструкцию отдель-ных узлов и деталей могут быть внесены изменения, не отраженные в настоящем руководстве по эксплуатации.

Любые произвольные изменения, внесенные потребителем в устройство ка-ких-либо узлов, освобождает изготовителя от ответственности за возможные после-дующие травмы оператора и поломки трактора.

Принятые сокращения и условные обозначения: АКБ – аккумуляторная батарея;

БД – блокировка дифференциала; БКЛ – блок контрольных ламп;

БП – блок предохранителей; ВОМ – вал отбора мощности; ВПМ – вал приема мощности;

ГОРУ – гидрообъемное рулевое управление; ГНС – гидронавесная система;

ГС – гидросистема;

ЕТО – ежесменное техническое обслуживание; ЖКИ – жидкокристаллический индикатор;

ЗИП – запасные части, инструмент и принадлежности; ЗМ – задний мост;

ЗНУ – заднее навесное устройство; КП – коробка передач;

МТА – машинно-тракторный агрегат; МС – муфта сцепления;

НУ – навесное устройство; ОЖ – охлаждающая жидкость; ПУ – пульт управления;

ПВМ – передний ведущий мост; РВД – рукава высокого давления; СН – свечи накаливания;

СТО – сезонное техническое обслуживание; ТО – техническое обслуживание;

ТО-1 – техническое обслуживание №1; ТО-2 – техническое обслуживание №2; ТО-3 – техническое обслуживание №3; ТСУ – тягово-сцепное устройство;

ЭО – электрооборудование;

1. Описание и работа трактора Беларус 570 / 572 / 592.2




   1. Назначение трактора

      Тракторы «БЕЛАРУС-570/572/592.2» предназначены для выполнения различных сельскохозяйственных работ с навесными, полунавесными и прицепными ма-шинами и орудиями, погрузочно-разгрузочных работ, работ на транспорте, в расте-ниеводстве, животноводстве и садоводстве.

      Основные отличительные особенности моделей тракторов указаны в таблице 1.1.1.

      Таблица 1.1.1

      Модель трактора	Модель двигателя; номинальная мощность дви-гателя, кВт	Колесная формула	Отличительные особенности
      «БЕЛАРУС-570»	Д-242; 45,6 (Д-242С; 47,5)	4К2	Передняя ось
      «БЕЛАРУС-572»	Д-242; 45,6 (Д-242С; 47,5)	4К4	ПВМ 72
      «БЕЛАРУС-592.2»	Д-242С; 47,5	4К4	ПВМ 822, синхроКП, обновлен-ный дизайн







      Внешний вид трактора «БЕЛАРУС-570» в базовой комплектации пред-ставлен на рисунке 1.1.1.




      Внешний вид трактора «БЕЛАРУС-572» в базовой комплектации пред-ставлен на рисунке 1.1.2.




      Внешний вид трактора «БЕЛАРУС-592. 2» в базовой комплектации пред-ставлен на рисунке 1.1.3.

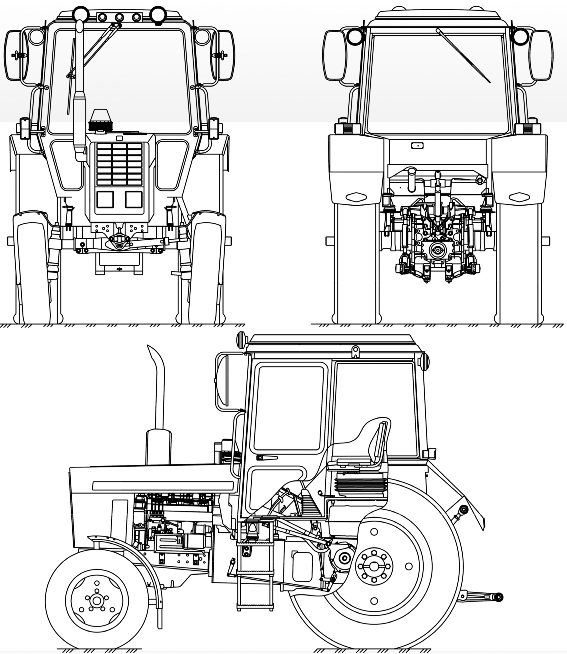

      Рисунок 1.1.1 – Трактор «БЕЛАРУС-570»

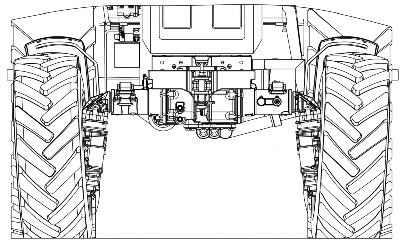

      Рисунок 1.1.2 – Трактор «БЕЛАРУС-572» (остальное на рисунке 1.1.1)

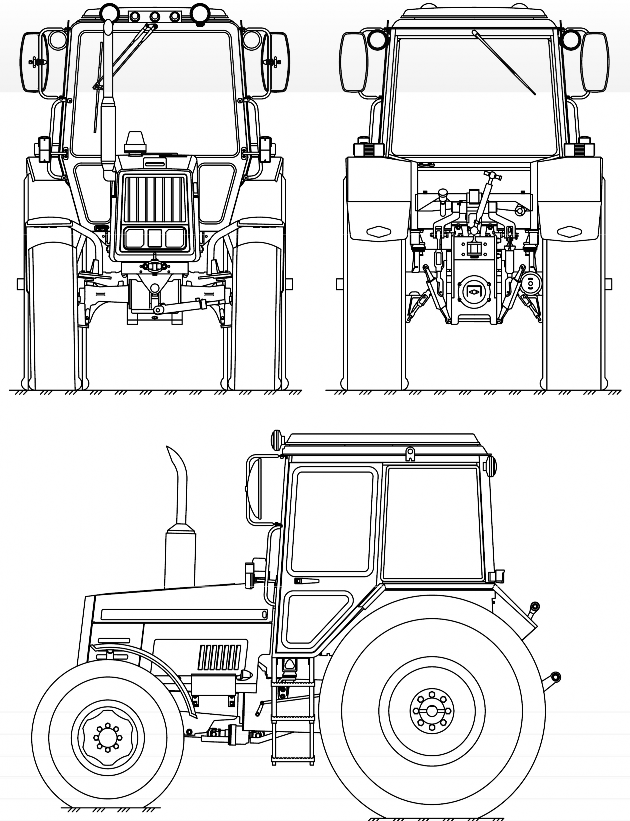

      Рисунок 1.1.3 – Трактор «БЕЛАРУС-592. 2»
