Схема электрическая соединений шасси Беларус 92П

ПРИЛОЖЕНИЕ А (справочное)

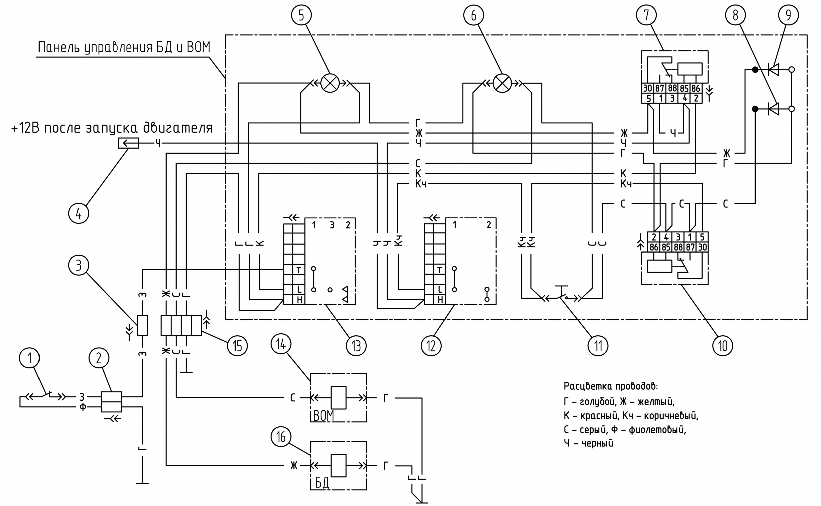

Схема электрическая соединений системы управления БД заднего моста и ВОМ шасси «БЕЛАРУС – 92П»

1 -датчик угла поворота передних колес 13; 2, 3, 4, 15. -колодка соединительная; 5. -лампа сигнализатора включения БД;

6. -лампа сигнализатора включения ВОМ; 7.-реле включения БД; 8, 9 – диод; 10 -реле включения ВОМ; 11 -выключатель ВОМ; 12 -переключатель двухпозиционный управления ВОМ; 13 – переключатель трехпозиционный управления БД; 14 -электромаг-нит гидрораспределителя ВОМ; 16 -электромагнит гидрораспределителя БД.

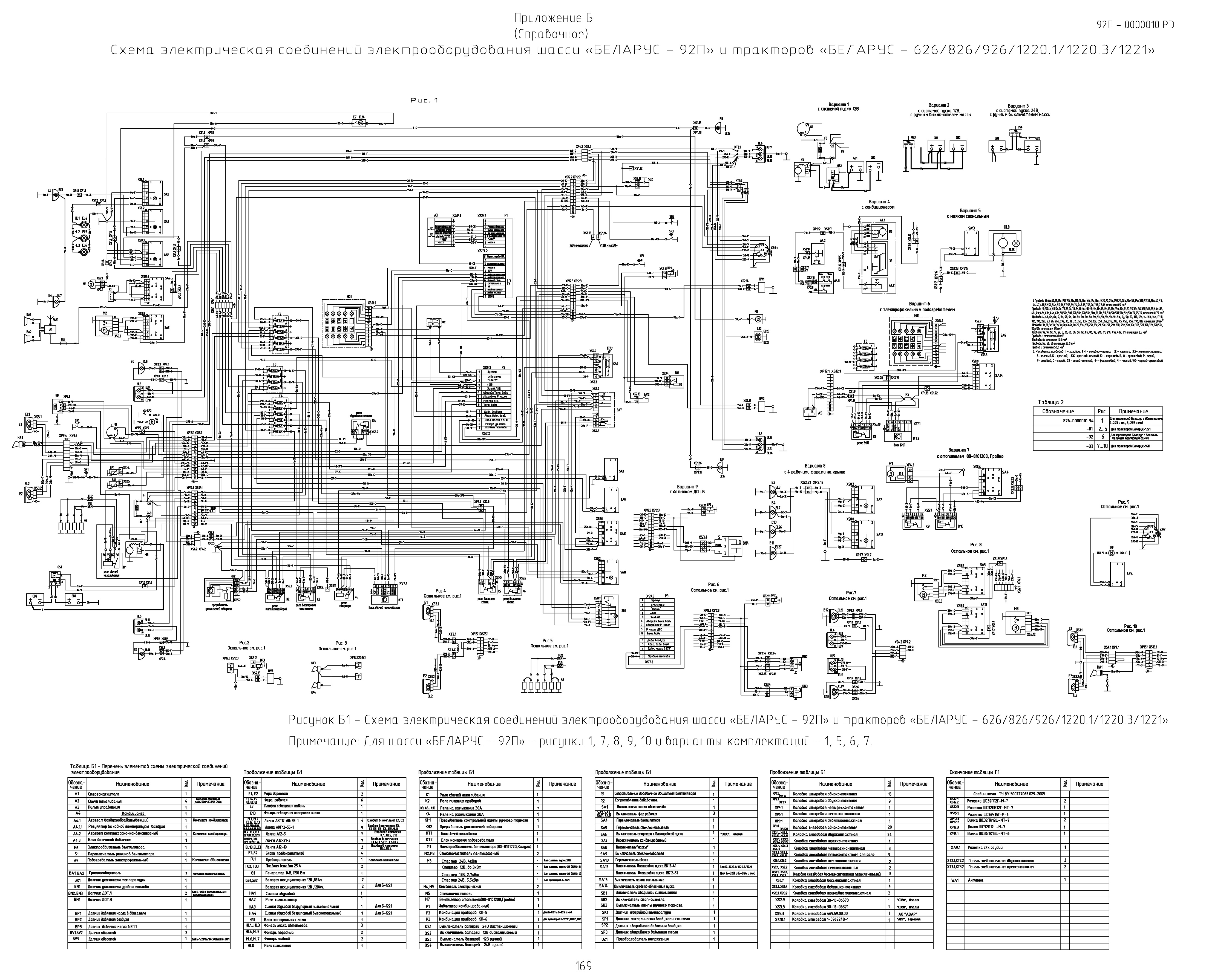

Рисунок Б1 - Схема электрическая соединений электрооборудования
