Подводный водолазный комплекс «Тектайт»

Подводный комплекс «Тектайт» построенный Национальным управлением по исследованию океана и атмосферы США,— один из простых образцов для работ на малых глубинах до

15 м [3]. Комплекс (рис. 8.1) состоит из цилиндрических отсеков (жилого и лабораторного), соединенных переходным тоннелем и имеющих два самостоятельных выхода в воду. Отсеки установлены на платформе, которая не имеет запаса плавучести и не обладает мореходными качествами, для доставки комплекса к месту работ используют плавучий док.

Корпуса отсеков не обладают достаточной прочностью для сохранения давления после всплытия, поэтому для эвакуации
водолазов из-под воды используют судовой водолазный коло-кол и декомпрессионную камеру, размещенную на небольшой барже (15X7,5 м).

Для упрощения устройства на борту комплекса нет собственных запасов газовой смеси, электроэнергии и пресной воды. Его снабжение осуществляется со второй баржи, устанавливаемой на якорях над местом погружения.

Рассчитан комплекс на размещение в нем 5 водолазов, для обеспечения которых на баржах и береговой базе потребовалось иметь многочисленный обслуживающий персонал (до 100чел.).

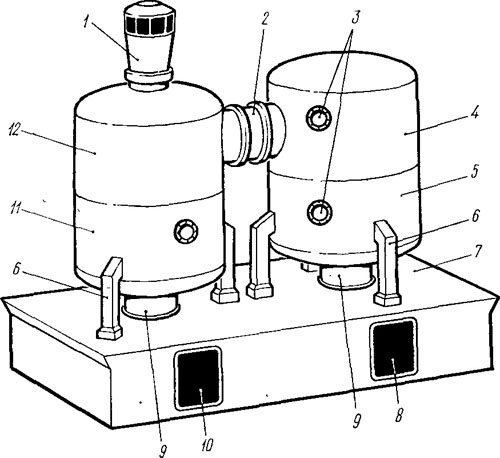

Рис. 8.1. Подводный комплекс «Тектайт»:
1 — наблюдательный купол; 2 — переходный тоннель; 3 — иллюминаторы; 4 — лабораторный отсек; 5 — жилой (спальный) отсек; 6 —опоры корпусов; 7 — платформа; 8— запасной вход; 9 — входные шахты; 10 — вход; 11 — водолазный отсек; 12 —отсек систем.
