Водолазный комплекс ТТА 200TS фирмы «Дрегер» (ФРГ)

Комплексы для кратковременных спусков водолазов

Водолазный комплекс ТТА 200TS фирмы «Дрегер» (ФРГ)

Водолазный комплекс ТТА 200TS фирмы «Дрегер» (ФРГ) рассчитан на размещение и обеспечение спусков двух водолазов на глубины до 200 м [3, 10].

Этот комплекс (рис. 7.7) относится к наиболее простым комплексам рассматриваемых типов и состоит из палубной камеры, водолазного колокола, спуско-подъемного устройства и вспомогательного оборудования (последние на рисунке не показаны).

Комплекс можно устанавливать непосредственно на палубе судна или в подпалубном пространстве, для чего водолазный колокол имеет два стыковочных узла, которыми может присоединяться сверху или сбоку декомпрессионной камеры.

Водолазный колокол, входящий в комплекс, сделан сферической формы из высокопрочной котельной стали и рассчитан на внутреннее и внешнее давление в 1,96 МПа (20 кгс/см2). Колокол имеет высоту 2500 мм, диаметр прочного корпуса

1900 мм и внешний диаметр вместе с ограждением 2350 мм. Масса колокола вместе с балластом составляет 5 т, что создает отрицательную плавучесть порядка 4,90 кН (0,5 тс).

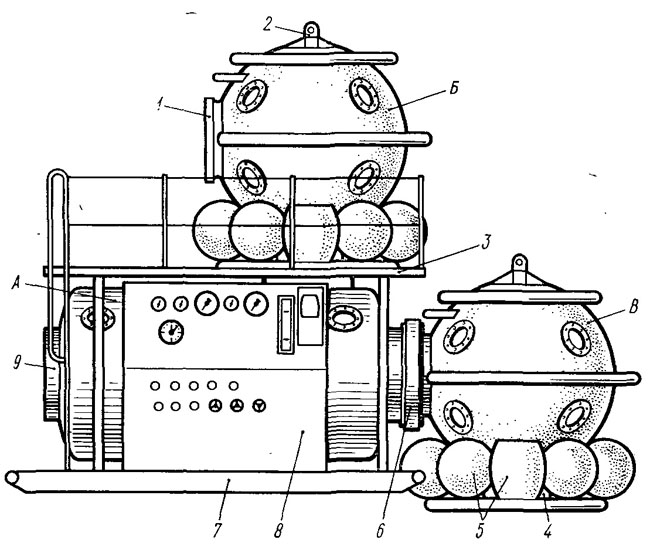

Рис. 7.7. Водолазный комплекс ТТА 200TS:
А — декомпрессионная камера; Б — водолазный колокол при стыковке сверху; В — то же при стыковке сбоку; 1 — боковой люк колокола; 2 — подъемный рым; 3 — площадка; 4 — нижний люк колокола; 5 — сферические баллоны с газовой смесью; 6 — стыковочный узел; 7— платформа; в— пульт управления; 9 — выходной люк.

Боковой и нижний люки колокола имеют диаметр в свету 700 мм и снабжены байонетными механизмами запирания. В корпус колокола встроены 9 иллюминаторов диаметром 150 мм, что обеспечивает хороший обзор из колокола во всех направлениях.

Газовой смесью колокол можно снабжать по шлангу с обеспечивающего судна или из бортового запаса, хранящегося в восьми сферических баллонах емкостью по 70 л, расположенных равномерно по окружности в нижней части колокола.

Внутреннее оборудование колокола включает два сидения для водолазов, внутренние светильники, указатель внутреннего давления, указатель глубины погружения колокола, манометры и вентили управления, предохранительные клапаны, пульт подачи газовых смесей в колокол, блок поглощения углекислого газа, телефоны связи с поверхностью и работающим в воде водолазом и электроарматуру. Кроме того, в колоколе могут быть установлены приборы контроля содержания кислорода и углекислого газа в газовой смеси, заполняющей колокол.

Колокол не имеет системы обогрева при нахождении в воде, имеющийся электрический нагреватель можно подключать только при нахождении колокола на борту судна.

Палубная декомпрессионная камера сделана в виде горизонтального цилиндра и отличается от стандартных камер фирмы «Дрегер» тем, что имеет три люка: верхний и боковой для стыковки с водолазным колоколом и один входной. Сделана камера также из котельной стали и рассчитана на рабочее давление 0,98 МПа (10 кгс/см2).

Использование комплекса для спусков на глубину 200 *м при указанном рабочем давлении камеры предусматривает проведение частичной декомпрессии в колоколе при его подъеме и нахождении на палубе. Это вызывает непроизводительные затраты времени, что является существенным недостатком комплекса.

Камера сделана двухотсечной и имеет предкамеру с входным люком и жилой отсек с двумя люками для стыковки с водолазным колоколом. На переборке между отсеками сделан переходный люк. Входной люк на предкамере имеет устройство для стыковки к нему переносной декомпрессионной камеры, что позволяет оказывать помощь пострадавшим водолазам проведением лечебной рекомпрессии в камере.

Оборудование камеры светильниками, иллюминаторами, шлюзом и внутренними устройствами сделано, как и у других камер (см. § 19).

Камера имеет диаметр 1650 мм, длина предкамеры 1200 мм, а основного отсека 2400 мм. Масса камеры составляет 4,5 т.
Установленный на камере пульт управления является общим, т. е. с него ведется контроль и поддержание необходимых режимов не только в камере, но и в водолазном колоколе.
