Сухая камера фирмы «Дривелд» (Англия)

Сухая камера фирмы «Дривелд» (Англия) [35] предназначена для сварки соединений трубопроводов, на которые она устанавливается с обеспечивающего судна.

Корпус камеры (рис. 6.13), изготавливаемый из металла или пластмассы, открыт снизу и имеет круглые вырезы с боков для пропуска трубопровода. Положение камеры после спуска на место работ регулируется четырьмя домкратами, после чего с помощью кольцевых уплотнений производится герметизация. Вода из камеры вытесняется подачей воздуха или нейтрального газа из баллонов, установленных снаружи камеры.

В процессе сварки ведется очистка газовой среды в камере от выделяющихся газов, для чего сверху нее установлены электрический прокачивающий насос и фильтр. Подача электроэнергии для сварки, работы насоса и освещения производится по кабелю с обеспечивающего судна. Водолазы для ведения сварки спускаются в водолазном колоколе, из которого обеспечивается их нахождение в камере.

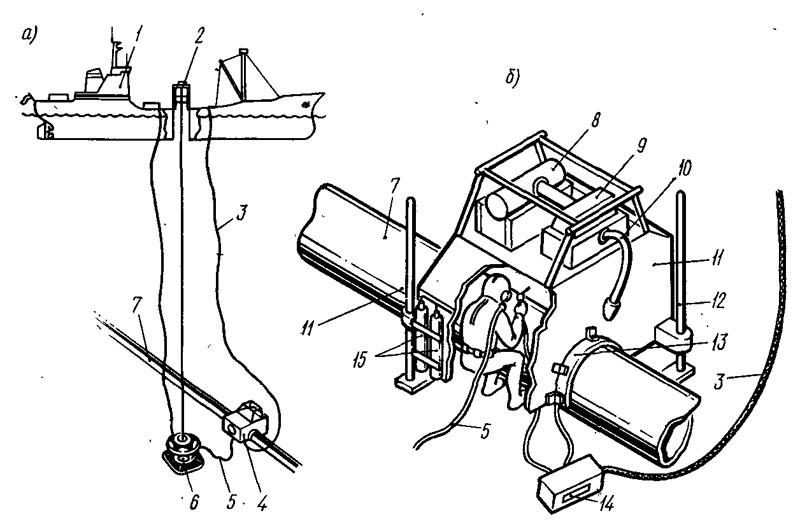

Рис. 6.13. Сухая камера «Дривелд» для подводной сварки трубопроводов: а — схема использования камеры; б — камера, установленная на трубопроводе; 1 — обеспечивающее судно; 2 — спускоподъемное устройство; 3 — комбинированный электрический кабель; 4 — сухая камера; 5 — водолазный шланг; 6—водолазный колокол; 7 — трубопровод; 8 — фильтр; 9— газовый насос; 10 — шланг отсоса газа из камеры; 11 — корпус камеры; 12 — домкраты; 13 — кольцевое уплотнение; 14 — кабельная коробка; 15 — газовые баллоны.
