Шлем-маска «КБМ - Бенд - Маск - 10»

Шлем-маска «КБМ - Бенд - Маск - 10» фирмы «Кирби Морган» (США) предназначена для спусков с подачей воздуха или газовых смесей по шлангу с поверхности или из водолазного колокола.

Особенностью шлем-маски является то, что для использования без дыхательного аппарата она имеет все газораспределительные устройства, расположенные непосредственно на ней. Аварийный же запас газовой смеси находится в жестком чехле, размещаемом на спине водолаза, в котором находятся баллоны и редуктор.

Шлем-маска (рис. 4.13) имеет жесткую лицевую пластмассовую обойму, к которой герметично присоединен мягкий неопреновый шлем, облегающий голову и шею, с воротником, к которому могут присоединяться любые гидрокомбинезоны, с присоединительными кольцами. В случае необходимости предусмотрено надевание поверх шлема-маски шлема из стеклопластика, предохраняющего голову водолаза от ударов.

На жесткой обойме закреплен лицевой иллюминатор, телефонный ввод, носовой зажим с устройством для управления им и все газораспределительные устройства. Изнутри шлем-маска имеет эластичную прокладку вокруг лица, исключающую прижатие к нему жесткой обоймы, и полумаску, закрывающую нос и рот для уменьшения вентилируемого объема с целью предотвращения накапливания углекислого газа.

Шлем-маска оборудован двумя дыхательными системами: постоянной и периодической подачи газовой смеси. Первая система обеспечивает непрерывный поток газовой смеси в маску на ее стекло для предупреждения запотевания. Она имеет клапан, степень открытия которого регулируется водолазом с помощью маховичка, установленного на маске. Система периодической подачи имеет обычный дыхательный автомат, подающий газовую смесь при вдохе в полумаску. Питаются обе системы по шлангу из колокола через штуцер, в котором установлен невозвратный клапан. Для перехода на питание систем от аварийного запаса газовой смеси из баллонов служит вентиль, маховичок которого расположен с правой стороны шлем-маски.

Кроме того, шлем-маска оборудована носовым зажимом, управляемым снаружи, и отражателем и глушителем потока, поступающего на обдув стекла.

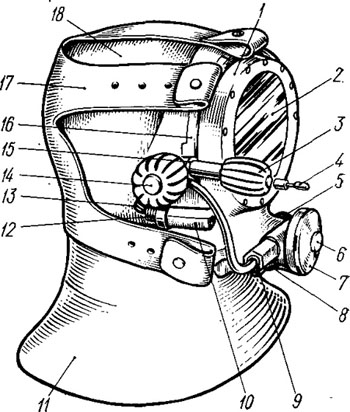

Рис. 4.13. Шлем-маска «КБМ-Бенд-Маск-10»:
1 — пластмассовая обойма; 2— иллюминатор; 3 — маховичок клапана постоянной подачи газовой смеси; 4 — управление иосовым зажимом; 5 — регулятор величины подачи газовой смеси дыхательным автоматом; 6 — кнопка принудительной подачи; 7 — дыхательный автомат; 8 — выпускное отверстие полости маски; 9—выпускное отверстие выдоха; 10 — корпус невозвратного клапана; 11 — воротник; 12 — штуцер шланга подачи газовой смеси; 13 — штуцер аварийной подачи газовой смеси из баллонов; 14 — маховичок клапана аварийной подачи; 15 — узел системы подачи газовой смеси; 16 — хомут крепления шлема к обойме; 17 — оголовье; 18 — шлем.
