Нагревательные установки для обогрева глубоководных водолазов

Нагревательная установка ОП-1000

Нагревательная установка ОП-1000 той же компании ДУИ (США) выпущена в 1977 г. Она отличается простотой эксплуатации и ремонта. Эта установка (рис. 3.20) по своему устройству сходна с предыдущей, но отличается тем, что в ней применен теплообменник высокого давления. Через него вода прокачивается насосом под давлением 2,45 МПа (25 кг/см2) с подачей 45 л/мин. Благодаря этому в установке отсутствует циркуляционный насос и достигаются более высокие параметры всей установки. Температура подающейся горячей воды поддерживается автоматически с точностью ± 1 °С электронным терморегулятором.


Масса установки в металлическом корпусе составляет 1814 кг, а в рамном исполнении 907 кг.

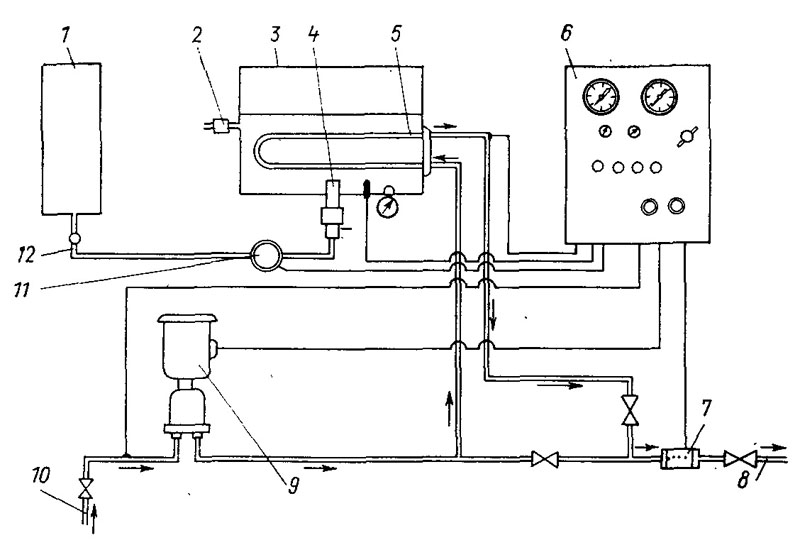

Рис. 3.20. Схема нагревательной установки ОП-1000.
1 — топливный бак; 2 — предохранительный клапан; 3— нагреватель; 4 — форсунка; 5 — теплообменник; 6 — пульт управления; 7 — расходомер; 8 — подача горячей воды; 5 — насос; 10 — забор воды; 11— топливный насос; 12 — топливная магистраль.
