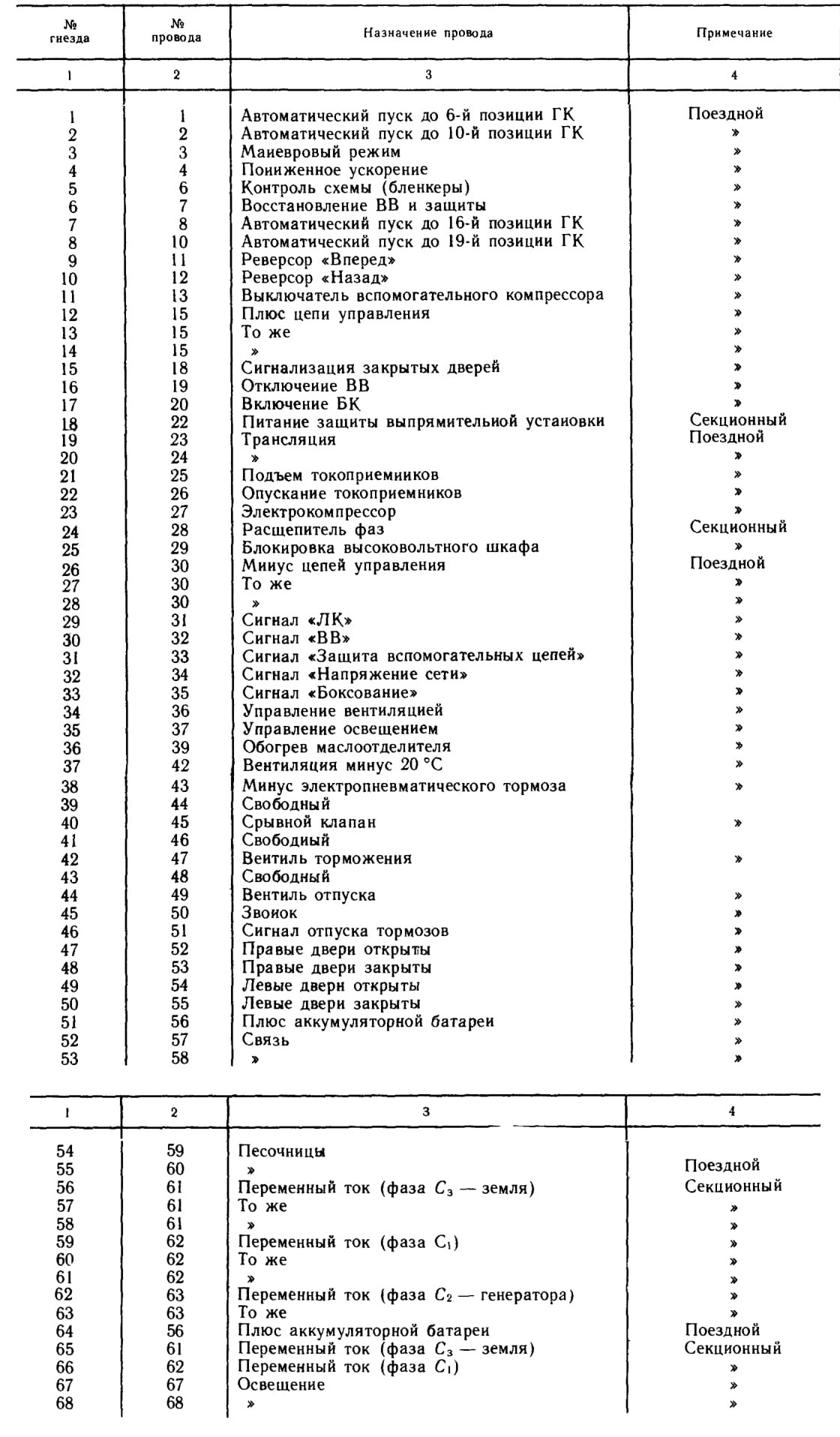

Таблица поездных и секционных проводов цепей управления электропоездов переменного тока (1985 год)

Таблица поездных и секционных проводов цепей управления электропоездов переменного тока (1985 год)

1 Автоматический пуск до 6-й позиции ГК
2 Автоматический пуск до 10-й позиции ГК
3 Маневровый режим
4 Пониженное ускорение
6 Контроль схемы (бленкеры)
7 Восстановление ВВ и зашиты
8 Автоматический пуск до 16-й позиции ГК
10 Автоматический пуск до 19-й позиции ГК
11 Реверсор «Вперед»
12 Реверсор «Назад»
13 Выключатель вспомогательного компрессора
15 Плюс цепи управления
15 То же
15 »
18 Сигнализация закрытых дверей
19 Отключение ВВ
20 Включение БК
22 Питание защиты выпрямительной установки
23 Трансляция
24 »
25 Подъем токоприемников
26 Опускание токоприемников
27 Электрокомпрессор
28 Расщепитель фаз
29 Блокировка высоковольтного шкафа
30 Мииус цепей управления
30 То же
30
31 Сигнал «ЛК»
32 Сигнал «ВВ»
33 Сигнал «Защита вспомогательных цепей»
34 Сигнал «Напряжение сети»
35 Сигнал «Боксование»
36 Управление вентиляцией
37 Управление освещением
39 Обогрев маслоотделителя
42 Вентиляция минус 20 °С
43 Минус электропневматического тормоза
44 Свободный
45 Срывной клапан
46 Свободный
47 Вентиль торможения
48 Свободный
49 Вентиль отпуска
50 Звоиок
51 Сигнал отпуска тормозов
52 Правые двери открыты
53 Правые двери закрыты
54 Левые дверн открыты
55 Левые двери закрыты
56 Плюс аккумуляторной батареи
57 Связь

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1. Калинин В. К., Михайлов Н. М. Электроподвижиой состав железных дорог. М.: Транспорт, 1972. 536 с.

2. Электропоезда /3. М. Рубчинский, Л. С. Лынюк, Е. А. Эглон, С. И. Соколов. М.: Транспорт, 1983. 416 с.

3. Авдеев М. М. Устройство, эксплуатация и ремонт электропоездов. М.: Высшая школа,

1970. 280 с.

4. Тихменев Б. Н., ТрахтманЛ. М. Подвижной состав электрифицированных железных дорог. М.: Транспорт, 1980. 470 с.

5. Электропоезда переменного тока /М. М. Авдеев, В. А. Гут, В. И. Томчук, В. А. Хряев. М,: Транспорт. 1973. 431 с.

6. Электропоезд ЭР9М. Руководство по эксплуатации. М.: Транспорт, 1978. 328 с.

7. Чебовский О. Г., Моисеев Л. Г., Сахаров Ю. В. Силовые полупроводниковые приборы (справочник). М.: Энергия, 1975. 304 с

8. Б е л я е в И. А. Токоприемники электроподвижного состава. М.: Транспорт, 1970. 192 с.

9. Электровоз ВЛ80К. Руководство по эксплуатации. М.: Транспорт, 1978. 432 с.

10. Электровоз ВЛ60К. Руководство по эксплуатации. М.: Транспорт, 1976. 352 с.

11. Быстрицкий X. Я., Дубровский 3. М., Ре бри к Б. Н. Устройство и работа электровозов переменного тока. М.: Транспорт, 1970. 424 с.

12. Костенко М. П., Пиотровский Л. М. Электрические машины, ч. 1, М.—Л.: Энергия,

1964. 548 с.

13. Бессонов Л. А. Теоретические основы электротехники. М.: Высшая школа, 1964. 750 с.

14. Костюковский М. А. Управление электропоездом н его обслуживанием. М.: Транспорт, 1980. 208 с.

15. Правила техники безопасности и производственной санитарии при эксплуатации электровозов, тепловозов и моторвагонного подвижного состава. Инструкция по технике безопасности при эксплуатации электровозов, тепловозов и моторвагонного подвижного состава. М.: Транспорт, 1980. 88 с.

16. Правила текущею ремонта и технического обслуживания электропоездов. М.: Транспорт, 1982. 264 с.

17. Леонов А. А. Пособие по техническому содержанию автоматической локомотивной сигнализации и автостопов. М.: Транспорт, 1967. 88 с.

18. К у р ч а щ к о в а В. А., Томфельд Л. П. Справочник машиниста электропоезда. М.: Транспорт, 197L 392 с.

19. Электропоезда постоянного тока. /П. В. Цукало, Н. Г. Ерошкии, А. И. Ковалев, А. А. Ва-шурин. М.: Транспорт, 1979. 415 с.

20. 3 о р о х о в и ч А. Е., Крылов С. К. Основы электротехники для локомотивных бригад. М.: Транспорт, 1980. 399 с.

21. Амелина А. А. Устройство и ремонт вагоиных букс с роликовыми подшипниками. М.: Транспорт, 1965. 272 с.

22. Преображенский В. И., Зимин Е. Н. Силовые кремниевые вентили. М.: Энергия,

1971. 80 с.

23. Богословский А. С. Силовые полупроводниковые выпрямители. М.: Воениздат,

1965. 208 с.

24. Серебряков А. С., Б у л ы ч е в Г. Ф. Устройство для испытания на пробой вентильных разрядников электроподвижного состава. ЦНИИТЭИ МПС. Серия «Локомотивы и локомотивное хозяйство», вып. 1. М., 1978 г.
