47. Автоматический выключатель А-3134 П электропоездов переменного тока
(1985 год)
Автоматический выключатель А-3134 П (по схеме АВ) предназначен для
защиты вспомогательных цепей переменного тока от токов перегрузок и
коротких замыканий, а также нечастых оперативных переключений.

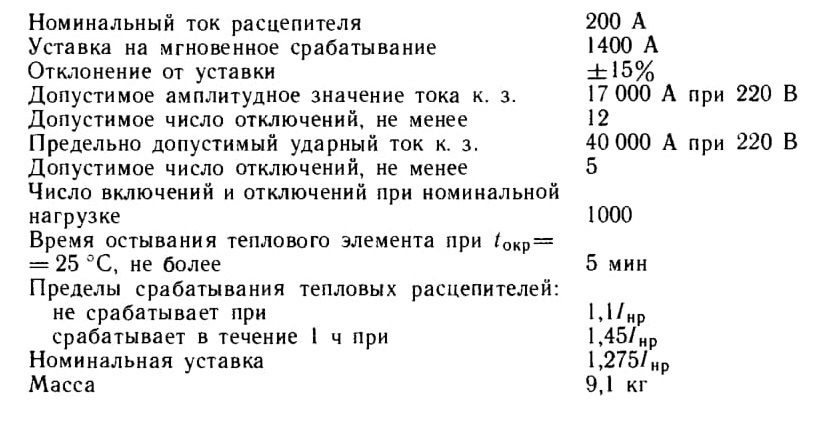

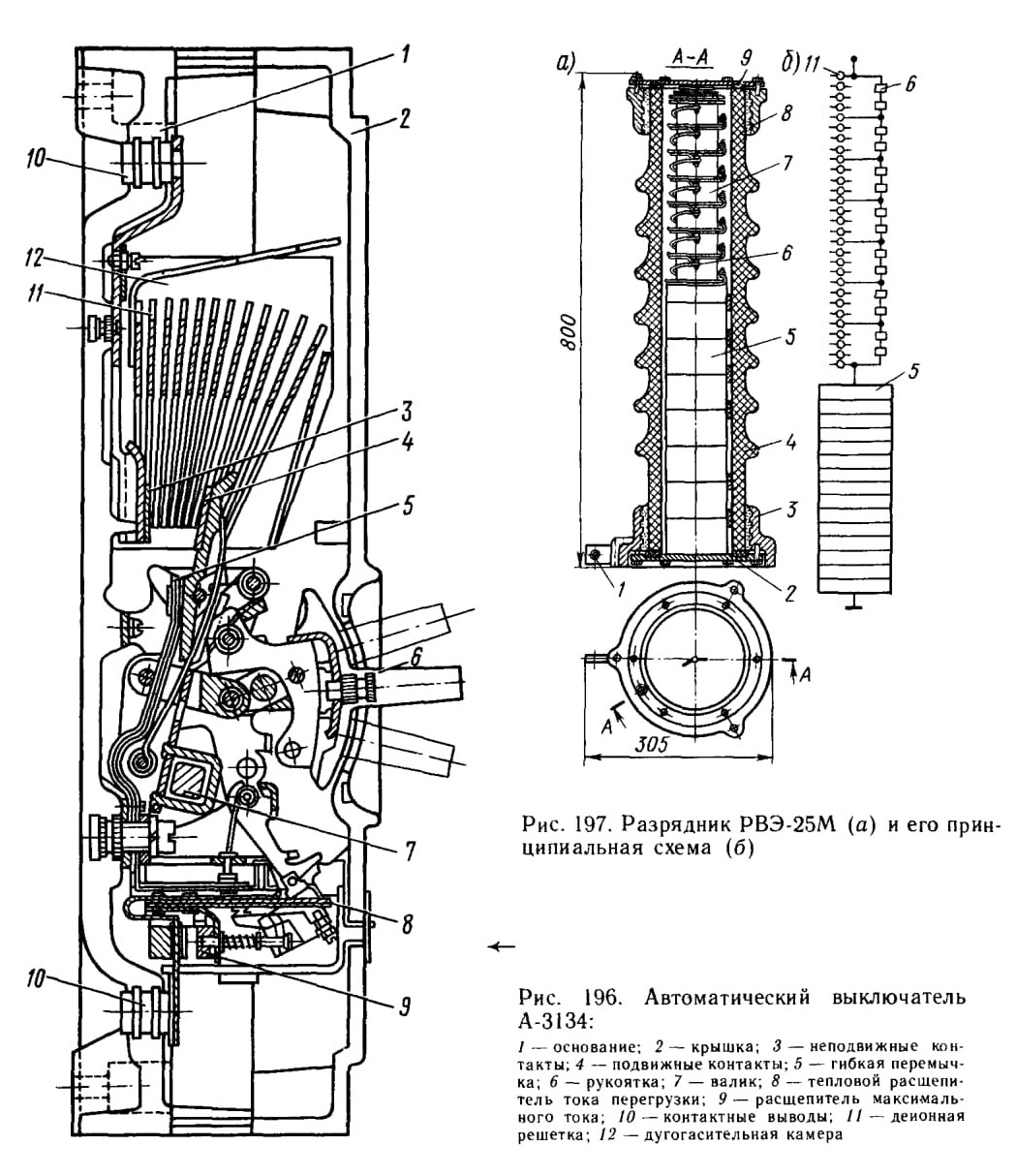

Выключатель трехполюсный с комбинированным расцепителем. Он смонтирован
на основании 1 (рис. 196), на котором размещены все части выключателя,
закрывающиеся крышкой 2. Коммутирующее устройство состоит из неподвижных
3 и подвижных 4 контактов. Подвижные контакты соединяются с шинами
расцепителя максимального тока гибкими перемычками 5. Держатели
подвижных контактов смонтированы на стальном изолированном валике 7 и
посредством механизма свободного расцепления связаны с рукояткой 6
автомата. Гашение дуги при разрыве контактов происходит в деионной
решетке 11 дугогасительной камеры 12. Автоматическое отключение
производится встроенным в выключатель электромагнитным расцепителем
максимального тока 9 и тепловым расцепителем тока перегрузки 8. При
возникновении в какой-либо фазе перегрузки сработает тепловой элемент
расцепителя, а при коротком замыкании — электромагнитный элемент
расцепителя, соответствующий данному полюсу. При этом повернется общая
для всех трех полюсов отключающая рейка. Рукоятка 6 займет промежуточное
положение, что укажет на автоматическое отключение выключателя.
Расцепитель максимального тока автоматического выключателя регулируется
на заводе-изготовителе и пломбируется. Изменение заводской регулировки
расцепителя может вывести его из строя. Оперативное включение и
отключение осуществляется поворотом рукоятки 6 выключателя,
воздействующей на его контакты через механизм свободного расцепления.
Для включения выключателя, отключенного расцепителем, нужно сначала
отжать рукоятку до отказа в сторону отметки Откл., а затем поднять в
верхнее положение.
Выключатель необходимо содержать в чистоте, систематически очищать его
от копоти и пыли, которые могут образовать проводящие мостики. В обычных
условиях выключатель достаточно осматривать через 3—4 ремонта ТР-1, и
независимо от этого осмотр производится после каждого отключения тока
короткого замыкания. При осмотре обращают внимание на размер провала и
толщину металлокерамического слоя контактов. Если провал и толщина
металлокерамического слоя контактов окажутся менее 0,5 мм, то
выключатель для дальнейшей работы непригоден.
