22. Разделительные трансформаторы электропоездов переменного тока (1985 год)

Глава 5 Тяговые трансформаторы и реакторы электропоездов переменного тока (1985 год)

22. Разделительные трансформаторы электропоездов переменного тока (1985 год)

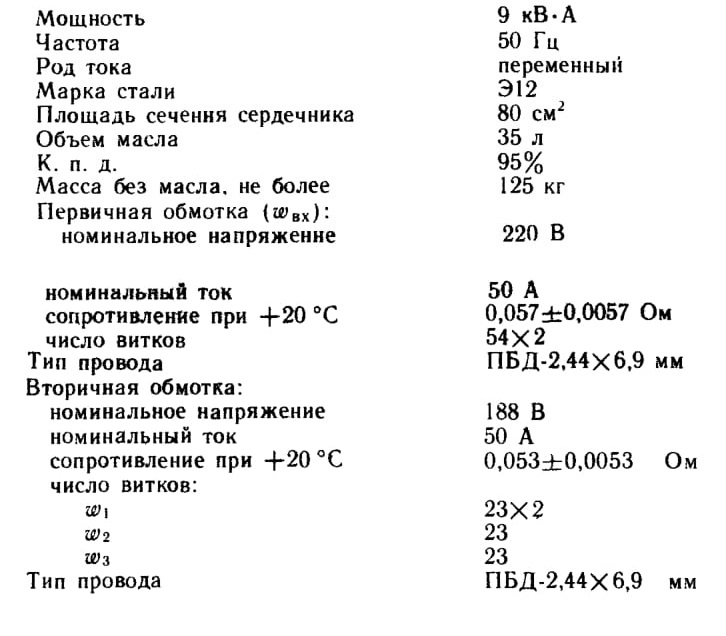

Трансформатор 1ТР.071. Назначение и технические данные. Трансформатор 1ТР.071 предназначен для исключения электрического соединения между цепями управления и заземленными частями в системе питания цепей управления. Технические данные трансформатора 1ТР.071:

Устройство. Общий вид и схема трансформатора показаны на рис. 98 и 99. Магнитопровод 11 имеет О-образную форму, набран из отдельных прямоугольных пластин и расположен горизонтально. На каждом стержне магнитопровода имеется катушка 12 — бескаркасная многослойная. Первичная и вторичная обмотки состоят из двух секций, расположенных в разных катушках. Первой намотана секция первичной обмотки, а затем секция вторичной обмотки. Магнитопровод 11 с катушками 12 подвешивается на стягивающих его шпильках 7 к крышке 3. На крышке смонтированы выводы. Выводы катушки закрыты коробкой 5, обеспечивающей пылебрызгозащиту выводных зажимов. Трансформатор помещается в баке 10 с трансформаторным маслом. К баку приварены кронштейны 9 для подвески под вагоном.

Бак имеет сбоку наливной патрубок, к пробке 2 которого прикреплен щуп для контроля уровня масла. На дне бака расположено маслосливное отверстие, закрытое пробкой 1. На крышке 3 расположены отверстие для выхода воздуха, закрытое пробкой 8 с отверстиями, и ручки 4 для подъема трансформатора. Бак 10 и пробки 2 и 1 имеют резиновые уплотнения, а пробка 8 — войлочное. Монтаж проводов осуществляют через втулку 6 коробки 5.

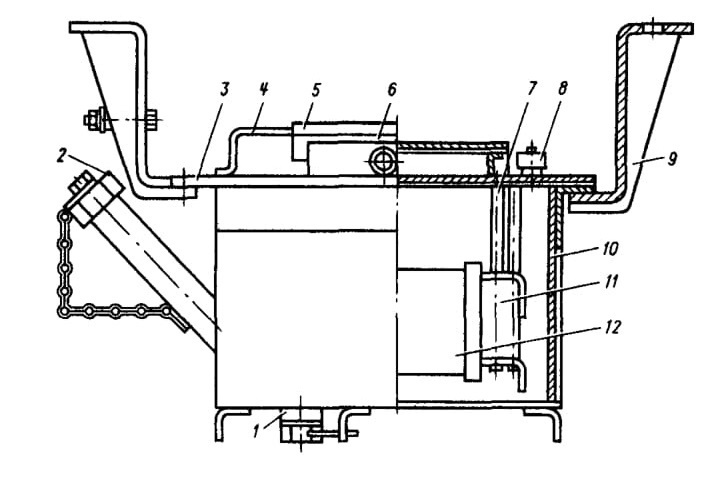

Рис 98. Трансформатор 1ТР-071

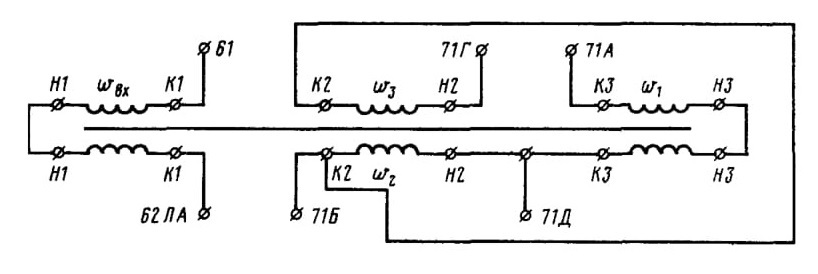

Рис. 99. Схема трансформатора 1ТР-071

Трансформаторы 1ТР.033, 1ТР.068, 1ТР.069 и 1ТР.070. Назначение и технические данные. Трансформаторы предназначены для использования в системе тиристорной стабилизации:

1ТР.068 (рис. 100) — входные трансформаторы Тр1, Тр2 блока управления БУС;

1ТР.033 (рис. 101)—импульсный трансформатор ТрБ блокинг-генератора БГ;

1ТР.069 (рис. 102) — понижающий трансформатор ТрП для питания АЛ С;

1ТР.070 (рис. 103) — трансформатор тока ТрО — датчик ограничителя тока.

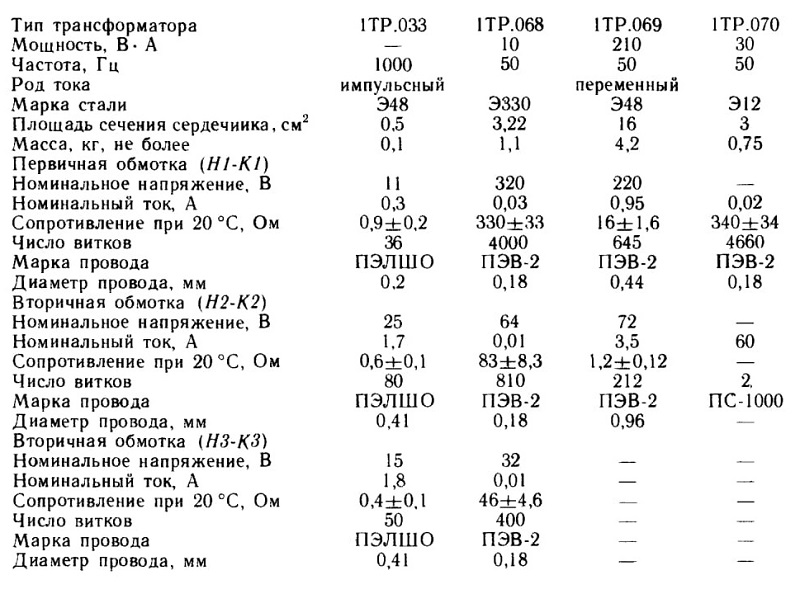

Технические данные трансформаторов:

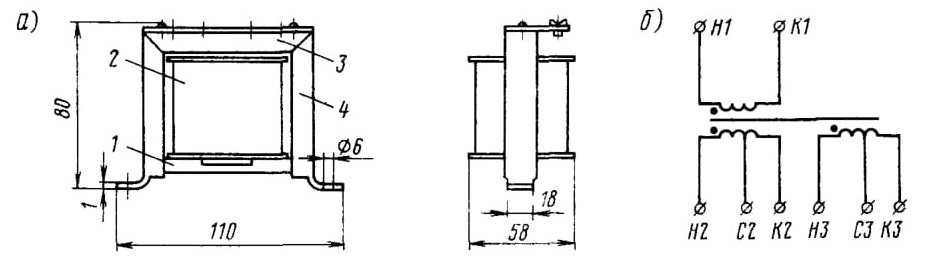

Рис. 100. Трансформатор 1ТР.068:
а — габаритный чертеж; б — схема обмоток

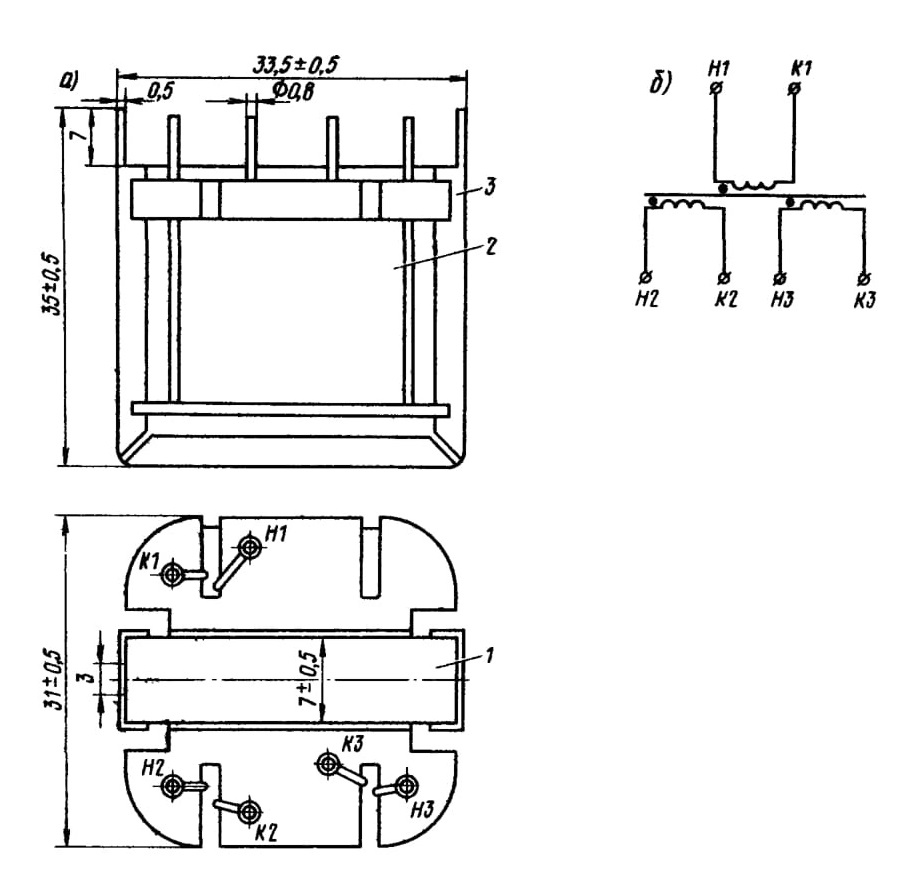

Рис. 101. Трансформатор 1ТР.033:
а—габаритный чертеж; б — схема обмоток

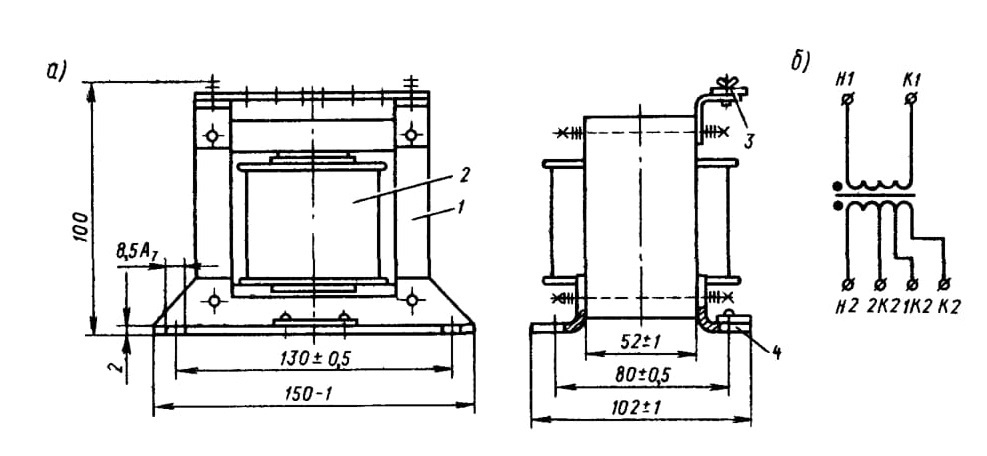

Рнс. 102. Трансформатор 1ТР.069:
а — габаритный чертеж. б — схема обмоток

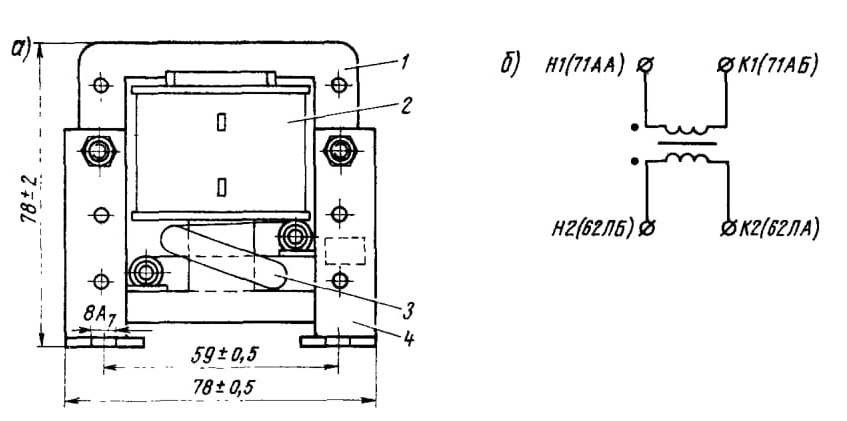

Рис. 103. Трансформатор ITP.070:
а — габаритный чертеж; б — схема обмоток

Устройство. Магнитопровод 1 трансформатора 1ТР.033 (см. рис. 100) набран из Ш-образных пластин. Катушка 2 каркасная. Трансформатор крепится к панели лапками коробки 3. Магнитопровод 1 трансформатора 1ТР.068 (см. рис. 101) набран из Ш-образных пластин. На среднем стержне магнитопровода насажена каркасная катушка 2, от 730-го витка обмотки Н2-К2 и от 200-го витка обмотки НЗ-КЗ сделаны отводы. Выводы катушки крепятся к лепесткам панели 3. Коробка 4 предназначена для стяжки магнитопровода и крепления к панели.

Магнитопровод 1 трансформатора 1ТР.069 (см. рис. 102) набран из Ш-образных пластин. На среднем стержне магнитопровода насажена каркасная катушка 2, от 198-го и 205-го витков обмотки Н2-К2 сделаны отводы. Выводы катушки крепятся к лепесткам панели 3. Угольники 4 предназначены для крепления трансформатора к панели.

Магнитопровод 1 трансформатора 1ТР.070 (см. рис. 103) Ш-образный. Первичная обмотка намотана на каркасную катушку 2. Вторичная обмотка 3 намотана непосредственно на средний стержень магнитопровода проводом ПС-1000 с площадью сечения 10 мм2. Трансформатор крепится к панели с помощью угольников 4.
