Редукционный клапан масляной системы тепловоза М62

В корпусе 5 (рис. 60) находятся клапан с пружиной 3 и опорная шайба. Поршень 8, пружина 9, центрирующая шайба 10 и регулировочный винт 13 расположены в стакане 12. Стакан закрыт крышкой 14. Между стаканом 12 и корпусом 5 установлено уплотнение 7. Клапан регулируется на постоянное на выходе давление масла 0,7 кгс/см2 (68 кПа) при помощи регулировочного винта 13, изменяющего затяжку пружины 9 через центрирующую шайбу 10. Под действием пружины 9 поршень 8 перемещается и через уплотнение 7 и опорную шайбу 6 перемещает клапан 4, сжимая или отпуская пружину 3 клапана. Таким образом устанавливается определенное проходное сечение между клапаном и седлом, соответствующее регулируемому давлению. При постоянном давлении устанавливается равновесие между усилием затяжки пружины 9 поршня и усилием от давления масла.

При повышении на выходе давления масла опорная шайба 6 поднимается вверх, сжимая пружину 9. При этом под действием давления масла и пружины 3 поднимается клапан 4, следовательно, уменьшается проходное сечение между корпусом 5 клапана и седлом. Давление масла соответственно уменьшается и становится равным первоначальному. При понижении на выходе давления масла в системе опорная шайба 6 под действием пружины 9 опускается вниз, тем самым передвинет вниз клапан 4. При этом увеличивается проходное сечение между клапаном и седлом, т. е. давление масла поднимается до первоначальной величины.

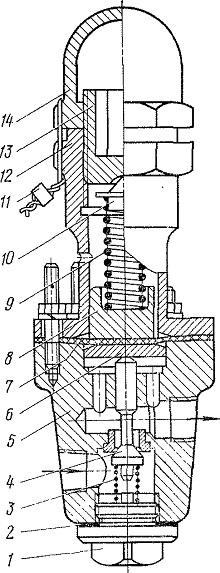

Рис. 60. Редукционный клапан:
1 — пробка; 2 — прокладка; 3,9— пружины; 4 — клапан; 5 — корпус; 6 — шайба опорная; 7 — уплотнение; 8 — поршень; 10 — шайба центрирующая; 11 — пломба; 12 — стакан; 13 — регулировочный винт; 14 — крышка
