Кабина тепловоза ТУ7

Кабина тепловоза ТУ7

(рис. 100) оборудована двумя пультами управления, расположенными по диагонали и обеспечивающими эксплуатацию тепловоза в обе стороны с равноценным обзором. Передний 1 и задний 4 пульты максимально унифицированы. В переднем пульте управления монтируются в отличие от заднего контроллер машиниста, кнопка стартера, выключатель батарей, тумблер масляного насоса, предохранители, клеммные наборы и штепсельный разъем электросхемы. Остальные приборы, кнопки, тумблеры и органы управления дублируются. Пуск дизеля и полное выключение тепловоза осуществляются только с переднего пульта. Управлять тепловозом и тормозами состава можно с обоих пультов. Все приборы, кнопки и тумблеры снабжены табличками с соответствующими надписями.

Для возможности управления контроллером с заднего пульта управления предусмотрена связь штурвала заднего пульта с валом контроллера с помощью вертикальных валов 5, угловых редукторов 6 и карданного вала 25. На тепловозах ТУ7 последних выпусков устанавливаются два одинаковых контроллера. У переднего и заднего пультов управления установлены вращающиеся мягкие сиденья, регулируемые по высоте. Конструкция позволяет перемещать их вдоль кабины. Для обогрева в зимнее время установлен отопитель. Внутренняя обшивка кабины имеет противошумную изоляцию. С этой же целью все стенки и потолок кабилы обшиты перфорированным листом. Пол кабины выполнен из фанерной плиты и состоит из отдельных легкосъемных щитов. Кабина имеет хорошую теплоизоляцию. У задней стенки кабины расположен шкаф машиниста 26 для одежды и мелкого инструмента.

У боковой стенки расположен шкаф автоматики 27 системы освещения пассажирского поезда, которая устанавливается на тепловоз по заявке заказчика.

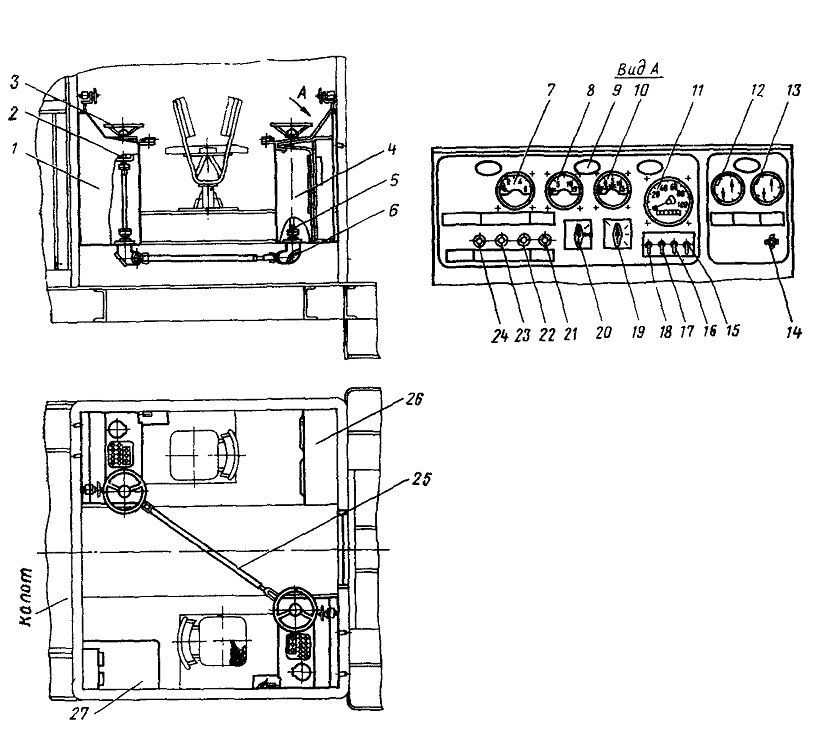

Рис. 100. Расположение приборов и органов управления в кабине тепловоза ТУ7:
1 — пульт управления передний; 2 — контроллер; 3 — штурвал управления; 4 — пульт управления задний; 5 — вал; 6 — редуктор; 7, 8, 12, 13 — манометры; 9 — пампа освещения щитка приборов; 10 — термометр; 11 — спидометр; 14 — выключатель стеклоочистителя; 15, 16, 17, 18 — контрольные лампы; 19 — переключатель режимов работы гидропередачи, 20 — переключатель датчиков температуры; 21, 22, 23, 24 — включатели освещения; 25 — вал карданный; 26 — шкаф машиниста; 27 — шкаф автоматики
