Привод реверсора тепловоза ТУ2
(рис. 86) представляет собой двухцилиндровый
пневматический механизм, управляемый двумя включающими
электропневматическими вентилями ВВ-2А.
Поршни 4 привода соединены между собой ползуном. Штифт 5 ползуна входит
в малую вилку мотыля 9.
При питании катушки электропневматического вентиля
ВВ-2А того или иного пневматического цилиндра, сжатый воздух поступает в
цилиндр, давит на поршень 4 и перемещает его, а вместе с ним и ползун.
Мотыль вала поворачивается сам и поворачивает вал реверсора с
сегментами. Сегменты, повернувшись вместе с валом, обеспечат то или иное
включение обмоток возбуждения тяговых электродвигателей в силовую цепь.
При прекращении питания катушки электропневматического вентиля сжатый
воздух выходит из цилиндра в атмосферу.

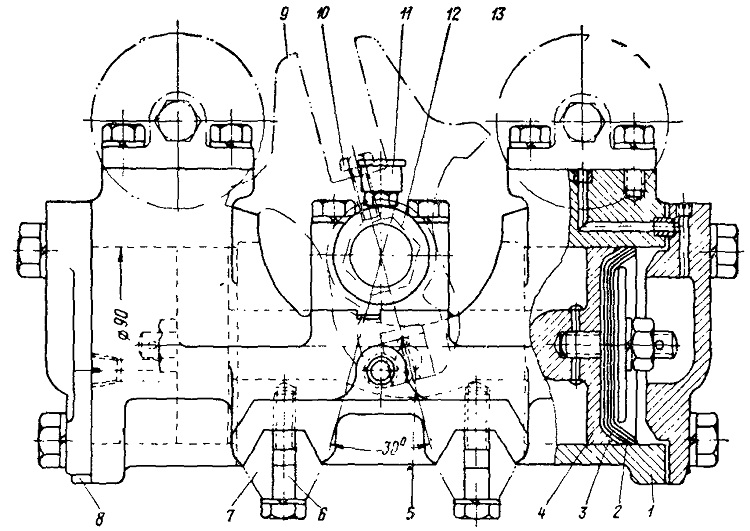

Рис. 86. Привод реверсора:
1 — цилиндр; 2 —пружинные шайбы; 3 —кожаная прокладка; 4 — поршень;
5—штифт; 6—болт; 7 — стойка; 8— крышка; 9 — мотыль; 10— болт; 11 —
масленка; 12— вал;
13 — вентиль
