СИСТЕМА ПНЕВМАТИЧЕСКОГО УПРАВЛЕНИЯ ТЕПЛОВОЗА ТЭП10Л
Электропневматический вентиль типа ВВЗ тепловоза 2ТЭ10Л
На рис. 169 показан электропневматический вентиль
типа ВВЗ. Воздух из системы постоянно подведен к корпусу 4 вентиля, но
при обесточенной катушке 7 нижний клапан 5 усилием пружины 3 и воздуха
закрывает выход воздуху к питаемому аппарату и открывает верхний клапан
10, соединяя воздушную полость аппарата с полостью Б, сообщенной с
атмосферой. При подаче напряжения на катушку 7 сердечник 9
намагничивается и притягивает якорь 8, нажимающий на верхний клапан и
сажающий его в гнездо втулки 6. Этим прекращается сообщение аппарата с
атмосферой. Одновременно верхний клапан, преодолевая усилие пружины и
воздуха, опускает нижний клапан и воздух через корпус 4 поступает к
аппарату.
Пневматический цилиндр 19 автоматического привода гидромуфты вентилятора
холодильника заполняется воздухом через вентиль ВВЗ при включении его
тумблером с пульта управления. Это делается в случае выхода из строя
автоматического привода для смещения его штока в крайнее положение и
выведения вентилятора холодильника на максимальные обороты. С 1967 г. на
тепловозах 2ТЭ10Л для уменьшения числа оборотов вентилятора на холостом
ходу введен запорный клапан 26, в пневмоцилиндр которого поступает
воздух одновременно с открытием верхних жалюзи.
В отличие от других локомотивов в системе пневматического управления тепловоза 2ТЭ10Л не устанавливается воздушный резервуар контакторов. Для создания запаса воздуха, обеспечивающего нормальную работу контакторов, отводы труб к контакторам берутся от трубы размером 76 X 3 мм. Установка получается более компактной, чем при резервуаре контакторов.

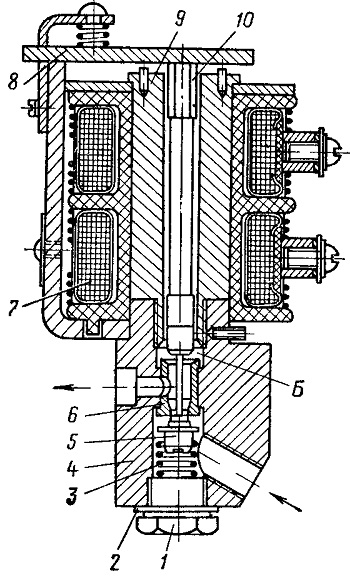

Рис. 169. Вентиль электропневматический ВВЗ
1 — заглушка; 2— прокладка; 3 — пружина, 4 — корпус; 5 — нижний клапан;
6 — втулка. 7 — катушка; 8 — якорь, 9 — сердечник; 10 — верхний клапан
