ГИДРОМЕХАНИЧЕСКИЙ ТРАНСФОРМАТОР ТЕПЛОВОЗА ТГМ3 - ЧАСТЬ 1

Гидромеханический трансформатор состоит из повышающего и раздаточного редукторов, комплексного гидротрансформатора и планетарного механизма (рис. 24 и 25)*. Мощность от вала двигателя посредством карданного вала или упругой муфты подводится на

входной вал повышающего редуктора и через шестерни с числом зубьев 53 и 35 на вал гидротрансформатора. Далее мощность передается двумя потоками: гидравлическим—через турбинное колесо 9, венечную шестерню 21 и сателлиты 20 на водило 14 и механическим—

через солнечную шестерню 18 и сателлиты 20 на водило 14. Через водило планетарного механизма мощность передается на входной вал КПП.

Повышающий редуктор обеспечивает необходимое число оборотов, соответствующее входной характеристике гидротрансформатора. Повышающий редуктор состоит из шестерни с числом зубьев z == 53 и 35. Шестерня с числом зубьев г = 53 крепится к фланцу вала призонными болтами, на этот же вал напрессована раздаточная шестерня с числом зубьев г — 35 для отбора мощности на вспомогательные нужды.

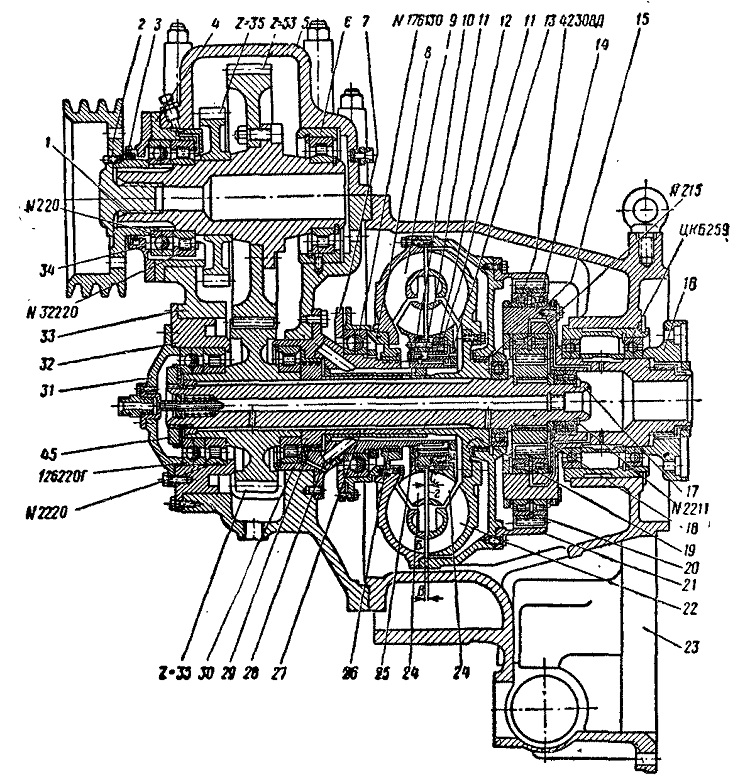

Рис. 24а. Гидромеханический трансформатор с повышающим
редуктором:
1 — вал; 2 — фланцевый шкив; 3 —резиновая манжета; 4, 6 — стаканы;
5—-верхний корпус редуктора; 7 —шайба; 3 —-обойма; Р—турбинное колесо; 10—втулка; —обгоняющая муфта; 12—-ролик; 13 —неподвижная втулка; 14 — водило; 15 — чугунное кольцо; 16 — зубчатая муфта; 17 — ведущий вал; 18 — солнечная шестерня; 19 — ступица; 20 — сателлит; 21 — венечная шестерня) 22—насосное колесо; 23—корпус гидротрансформатора; 24 — колесо направляющего аппарата; 25—-прокладка;
26 — втулка; 27 — регулировочное кольцо; 28 — ступица; 29 — уплотнительное чугунное кольцо; 30 — втулка; 31 — крышка; 32 — гнездо;
33 —нижний корпус; 34 — гайка

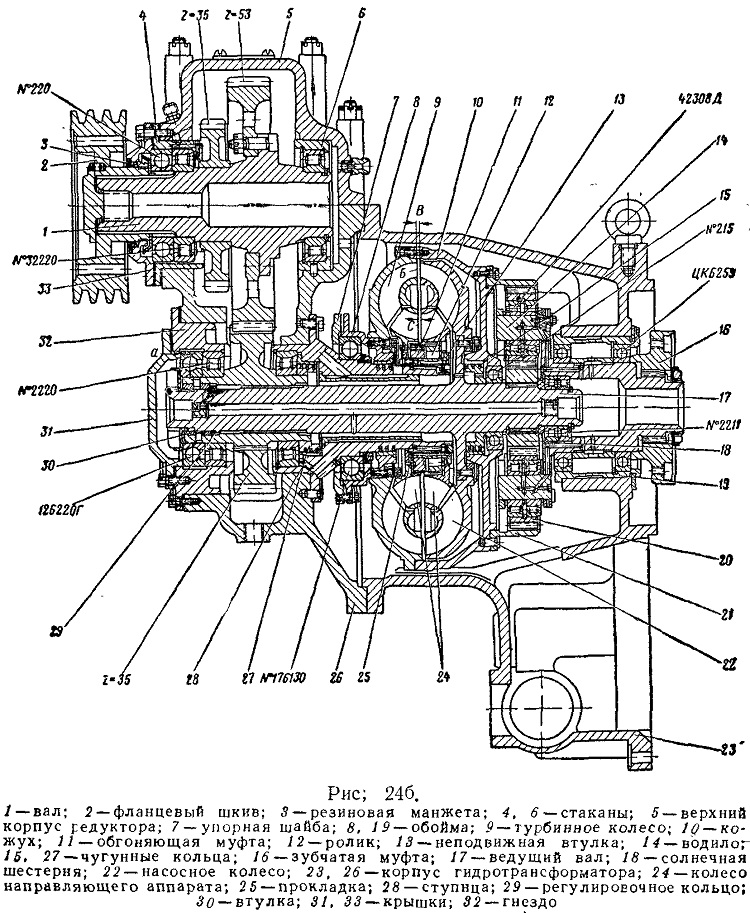

Рис; 24 б
