ГЛАВА I КОМПОНОВКА ОСНОВНЫХ УЗЛОВ И АГРЕГАТОВ ТЕПЛОВОЗА ТЭП70

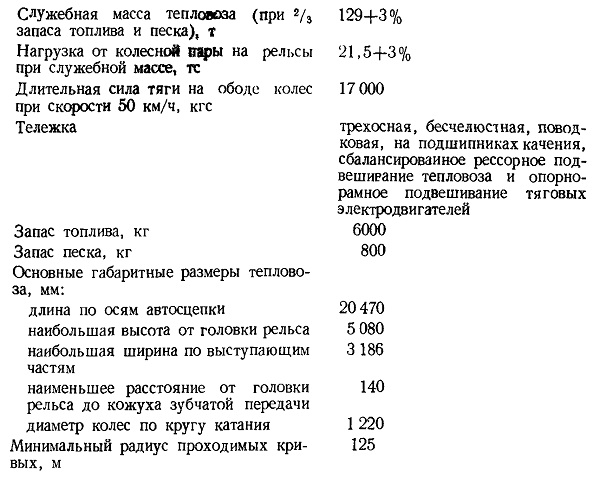

Техническая характеристика тепловоза ТЭП70
Габарит (1T ГОСТ 9238—73)
Род службы пассажирский
Осевая характеристика Зо—3о
Конструкционная скорость, км/ч 160
Тележка трехосная, бесчелюстная, поводковая, на подшипниках качения, сбалансированное рессорное подвешивание тепловоза и опорнорамное подвешивание тяговых электродвигателей
|
Запас топлива, кг |
6000 |
|
Запас песка, кг |
800 |
|
Основные габаритные размеры тепловоза, мм: |
|
|
|
|
|
длина по осям автосцепки |
20470 |
|
наибольшая высота от головки рельса |
5 080 |
|
наибольшая ширина по выступающим |
3186 |
|
частям |
|
|
наименьшее расстояние от головки |
140 |
|
рельса до кожуха зубчатой передачи |
|
|
диаметр колес по кругу катания |
1 220 |
|
Минимальный радиус проходимых кри вых, м
|
125 |
