Вкладка. Электрические схемы тепловоза ТЭМ7

Вкладка. Электрические схемы тепловоза ТЭМ7

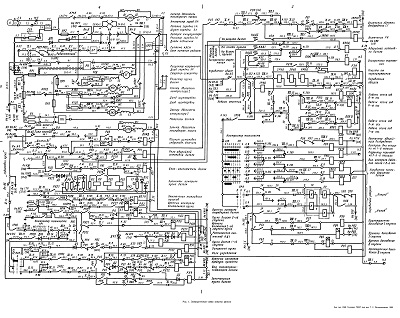

вкладка рис1 Электрическая схема запуска двигателя тепловоза ТЭМ7

вкладка рис2 Электрическая схема управления возбуждением тягового генератора тепловоза ТЭМ7

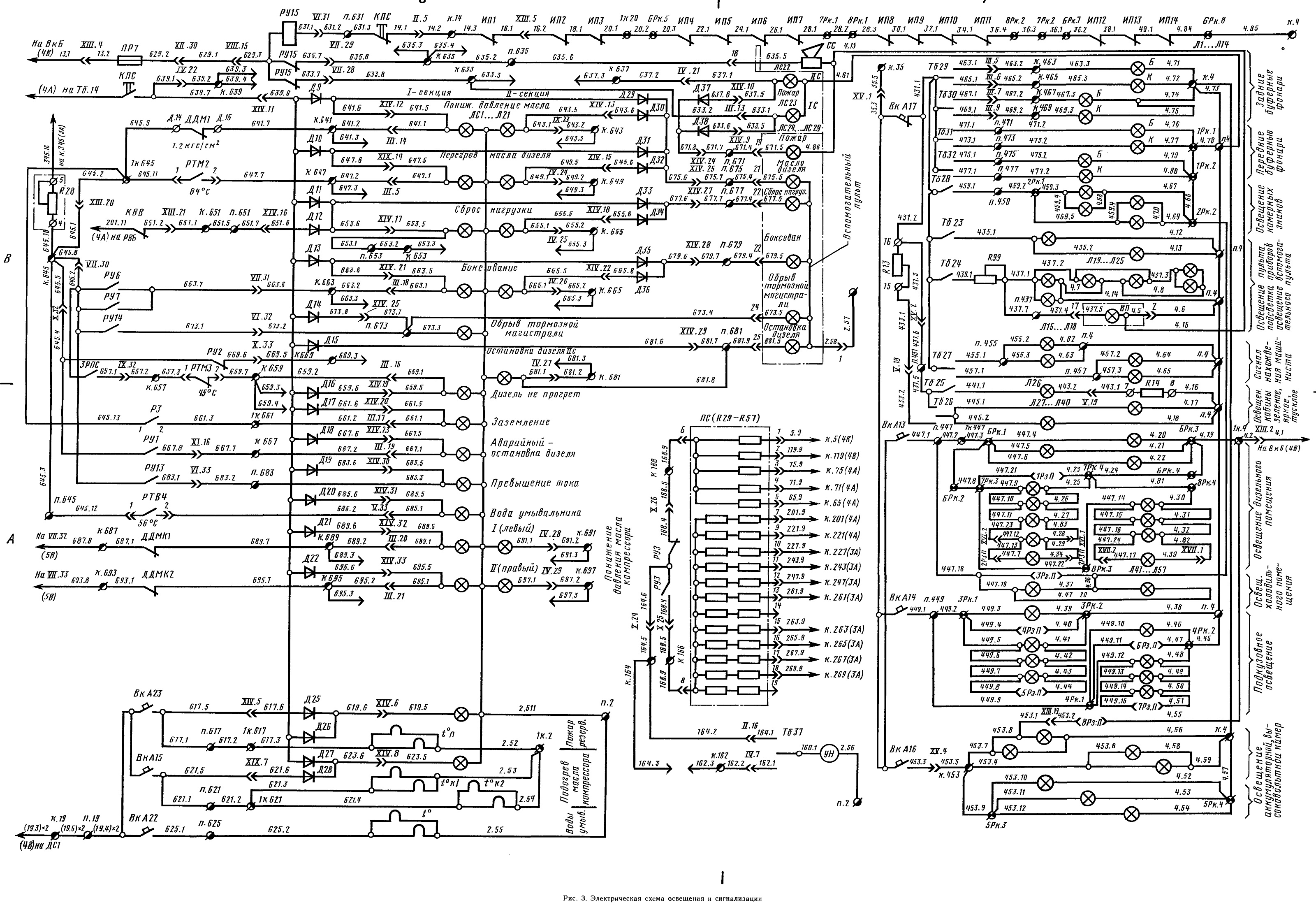

вкладка рис3 Электрическая схема освещения и сигнализации тепловоза ТЭМ7

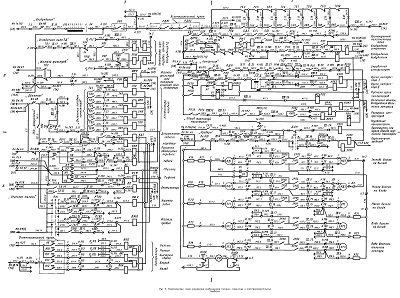

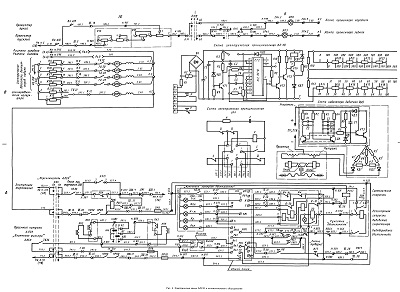

вкладка рис4 Электрическая схема АЛСН вспомогательного оборудования тепловоза ТЭМ7

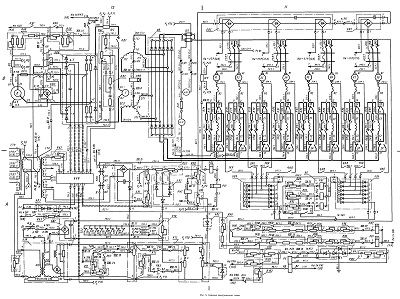

вкладка рис5 Электрическая схема силовая тепловоза ТЭМ7

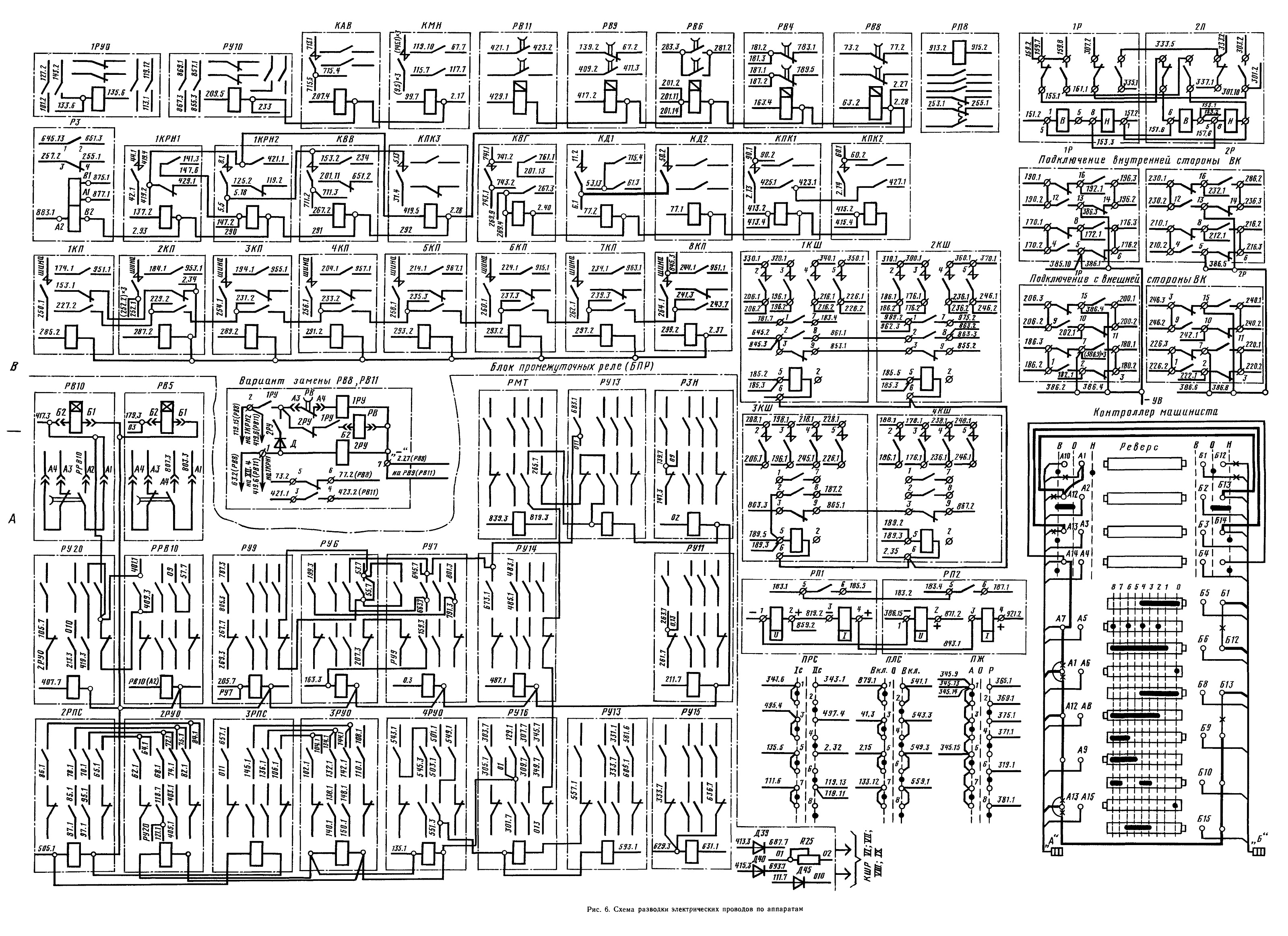

Вкладка Рис. 6. Схема разводки проводов по аппаратам тепловоза ТЭМ7

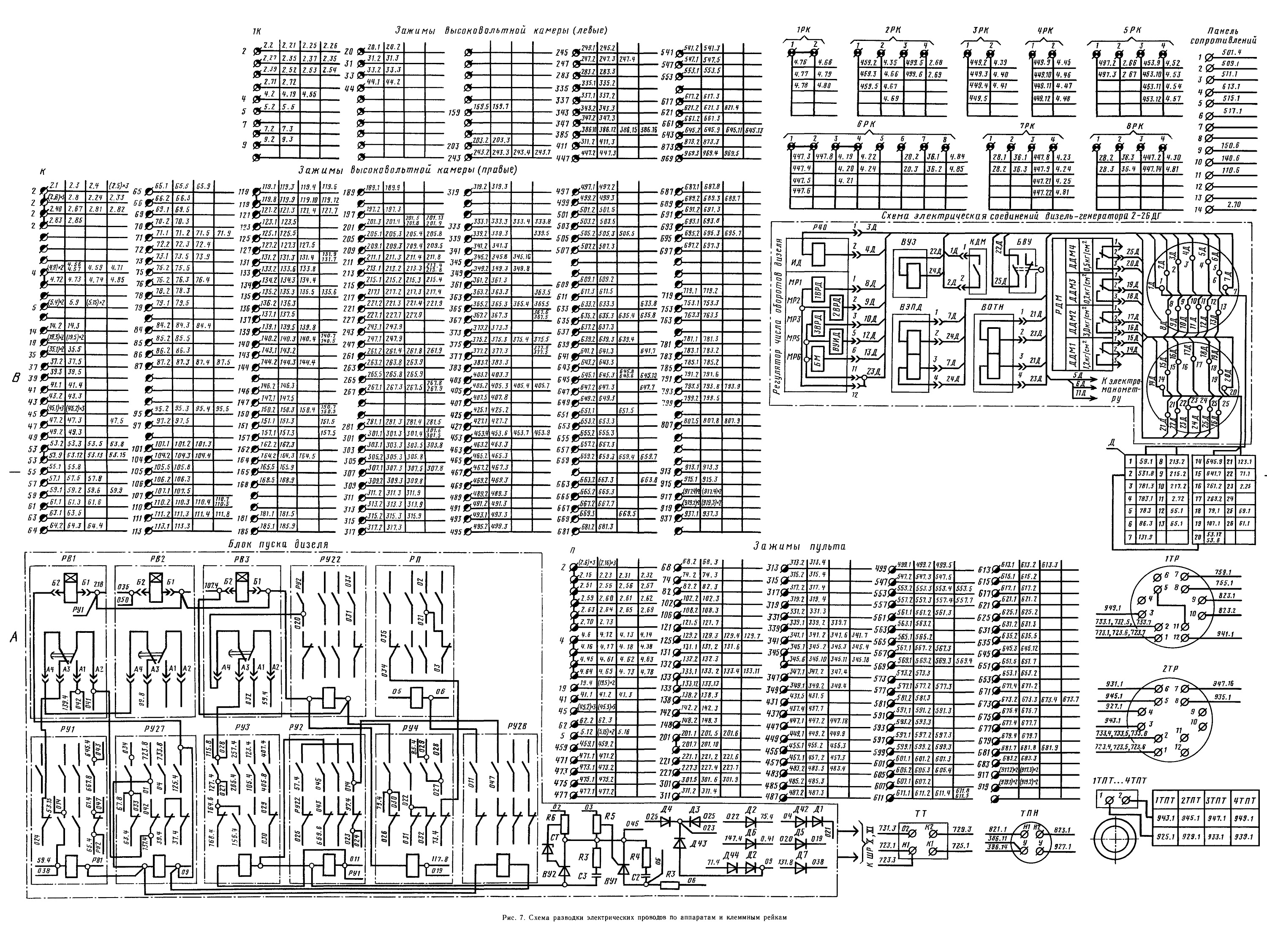

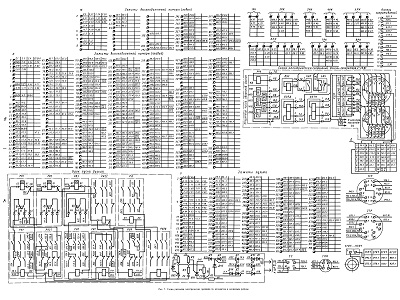

Вкладка Рис. 7. Схема разводки электрических проводов по аппаратам и клеммным рейкам тепловоза ТЭМ7

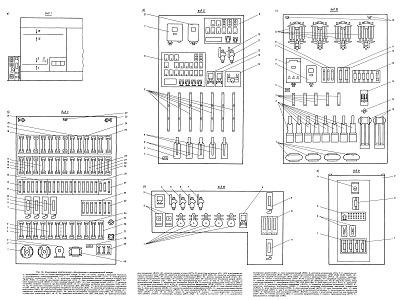

Вкладка Рис. 94. Компоновка электрического оборудования тепловоза ТЭМ7
