Терморегулятор давления (ТРД) тепловоза ТЭМ7

СИСТЕМА УПРАВЛЕНИЯ ЖАЛЮЗИ И ВЕНТИЛЯТОРОМ ТЕПЛОВОЗА ТЭМ7

Терморегулятор давления (ТРД) тепловоза ТЭМ7

(рис. 152) предназначен для регулирования давления воздуха, управляющего на тепловозе ТЭМ7 оборотами вентилятора, в зависимости от температуры охлаждающей жидкости. При повышении температуры воды выше установленной, давление расширяющихся паров наполнителя (26+1 см3 ацетона в терморегуляторе основного контура, этилового эфира — в терморегуляторе дополнительного контура) термоэлемента 14 преодолевает сопротивление пружины 17 и мембраны 10 и через толкатель 15, головку клапана 1 отрывает клапан 8 от седла. Тем самым открывается проход сжатого воздуха из полости А в полость Б и далее в пневмокамеру напорного золотника. При понижении температуры воды давление паров наполнителя падает, головка 1 клапана опускается, клапан 8 отсекает воздух системы питания.

Воздух из полости Б через сверление в головке клапана, полость В уходит в атмосферу.

Терморегуляторы обеспечивают в зависимости от температуры воды изменение давления воздуха, перемещающего золотник наполнения, в пределах от 0,1 до 0,3 МПа (от 1 до 3 кгс/см2).

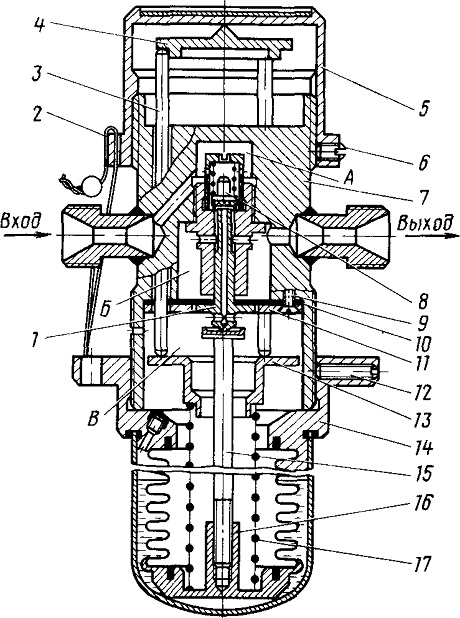

Рис. 152. Терморегулятор:
1—головка клапана; 2—проволока с пломбой; 3—шток; 4—упор; 5—крышка; 6, 12—винты; 7— корпус; 5—клапан в сборе; 9—винт М4Х9; 10— мембрана; 11—кольцо; 13—опора; 14—термоэлемент в сборе; 15—толкатель; 16—контргайка; 17—пружина

Настройку терморегуляторов производят на термостате при установившейся температуре (360 ±0,2) К [(87±0,2)°С] (для ТРД основного контура) или (333 ±0,2) К [(60 ±0,2) °С] (для ТРД дополнительного контура) следующим образом:

устанавливают терморегулятор так, чтобы весь термобаллон находился в воде;

к входному штуцеру ТРД подводят воздух давлением 0,6—0,15 МПа (6—1,5 атм);
к выходному штуцеру ТРД подключают манометр 0—1 МПа (0— 10 атм), имеющий цену деления 0,05 атм;

выдержав в термостате при вышеуказанных температурах ТРД не менее 20 мин, крышкой 5, изменяя затяжку пружины 17, устанавливают давление воздуха (0,1 ±0,01) МПа [(1 ±0,1) атм]. После этого крышку закрепляют винтами 6

нагревая, а затем охлаждая воду в термостате, снимают статическую

характеристику терморегулятора (зависимость давления на выходе от температуры воды в термостате) .

Температуру воды фиксируют через 1 К (1 °С) с точностью 0,2 К (0,2 °С) с выдержкой не менее 5 мин;

терморегулятор считается годным, если зависимость давления выходящего воздуха от температуры в диапазоне от 0,1 до 0,3 МПа (1 до

3 атм) имеет линейный характер и гистерезис характеристики не более

1,5 К (1,5 °С).

После окончания настройки крышку 5 пломбируют.
