ПОЛУПРОВОДНИКОВЫЕ И ЭЛЕКТРОННЫЕ УСТРОЙСТВА ТЕПЛОВОЗА ТЭМ7

Установка выпрямительная тепловоза ТЭМ7

Основные технические данные выпрямительной установки

УВКТ-8У2 (рис. 103, а) представляет собой два неуправляемых трехфазных моста, собранные на полупроводниковых вентилях типа ДЛ-171-320-12-Ы4. Установка обеспечивает выпрямление тока в цепи синхронный генератор — тяговые двигатели. Соединение мостов вы-
прямительной установки — параллельное, осуществляемое медными лужеными шинами большого сечения. Каждое плечо выпрямительного моста состоит из 14 параллельно включенных диодов. Конструкция установки допускает двустороннее обслуживание. На каждой стороне размещен один трехфазный мост. Вентили мостов собраны в блоки с охладителями по 14 шт. На каждой стороне установки находится по 6 блоков. Все блоки съемные, что обеспечивает доступ для очистки воздушного канала и смены охладителей. Доступ к вентилям установки осуществляется через легкосъемные двери, которые снимаются без поворота вокруг оси и имеют блокировочные контакты (конечные выключатели), обеспечивающие снятие нагрузки с генератора при открывании дверей. В ниж-ней части установки имеется фланец для подсоединения к системе охлаждения. Выброс воздуха осуществляется через люки в крыше выпрямительной установки. Электрическая схема установки приведена на рис. 103, б.

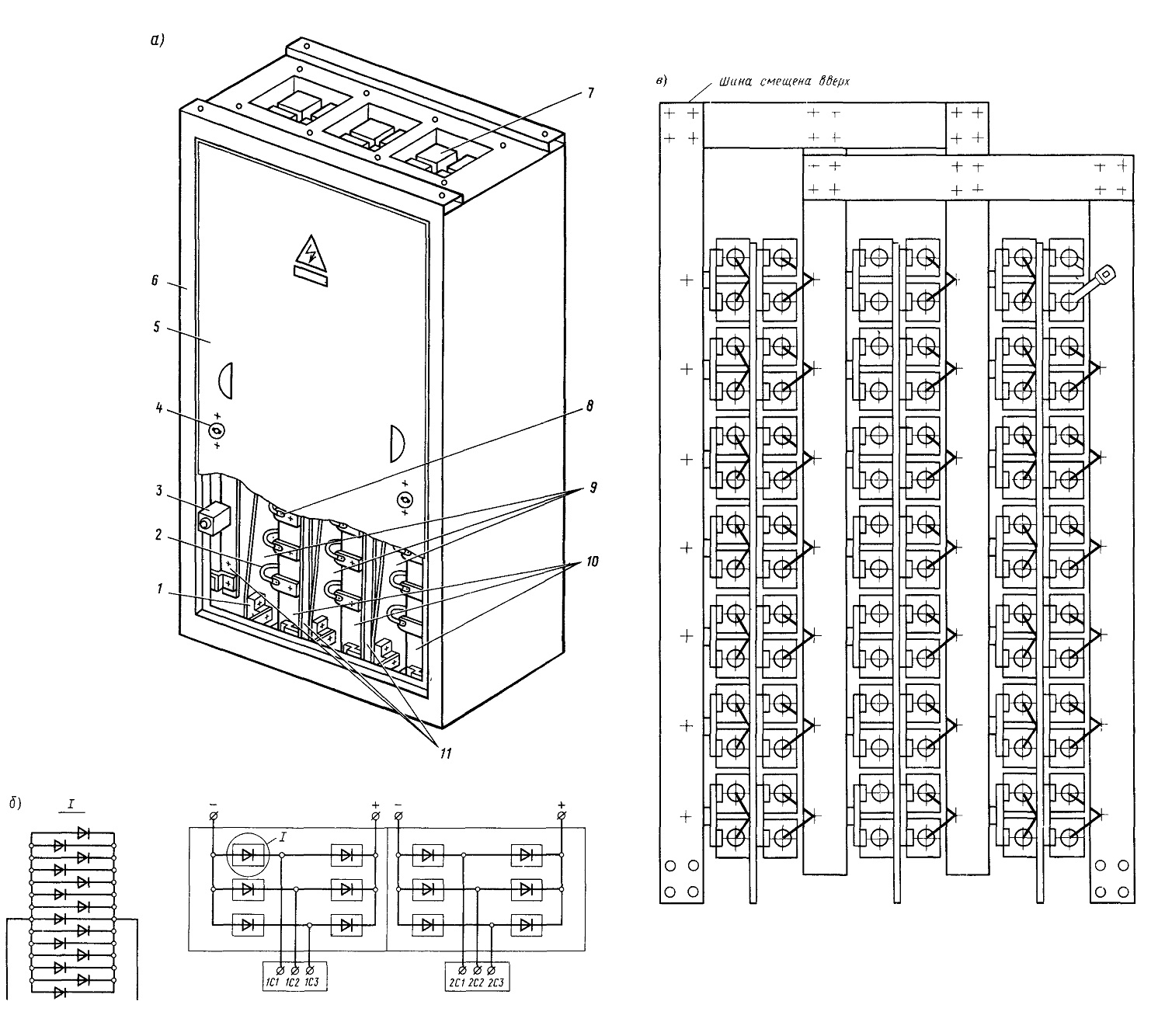

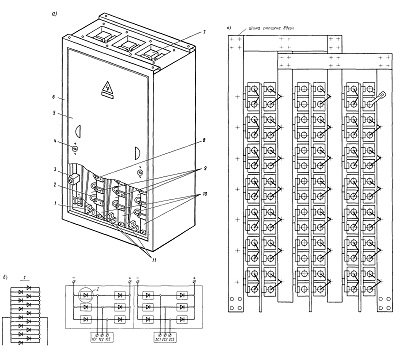

Рис. 103. Установка выпрямительная УВКТ-8У2: а—устройство: 1—изолятор; 2—гибкий вывод диода; 3—концевой выключатель; 4— замок; 5—дверь; 6—корпус; 7—охладители диодов; 8—пластины уравнительные; 9— шины переменного тока; 10—шины плюсовые, 11—шины минусовые, б—принципиальная электрическая схема; в—схема расположения полупроводниковых вентилей
