29.
УДАРНО-ТЯГОВЫЙ ПРИБОР ВАГОНОВ-САМОСВАЛОВ УЗКОЙ КОЛЕИ
(УВС-20 и УВС-22)
Вагоны-самосвалы УВС-20 и УВС-22 колеи 750 мм оборудованы центральным
стандартным ударно-тяговым прибором для подвижного состава железных
дорог узкой колеи (рис. 102). К буферному брусу вагона-самосвала на
болтах прикреплен буферный стакан 3, который имеет вертикальное
отверстие, ограничивающее продоль-ное перемещение буферного стержня 1, и
два горизонтальных отверстия для пропуска балансира. На стержне
балансиры 2 закреплены валиком, диаметром 45 мм. На правом конце
балансира шарнирно укреплен сцепной крюк, а на левом — трехзвенная цепь
с замком «Карабин» и накидной скобой. При ударе в буферную тарелку
тяговое усилие передается через пружины 5 и 6 на заднюю упорную подушку
7, а затем через задние упорные шайбы — на хребтовую балку рамы
вагона-самосвала. Тяговое усилие упруго передается хребтовой балке рамы
вагона через спиральные наружную и вертикальную пружины, переднюю
упорную плиту и шайбу 4. Спиральные пружины поглощают ударные усилия,
передающиеся раме вагона при рывках и толчках.

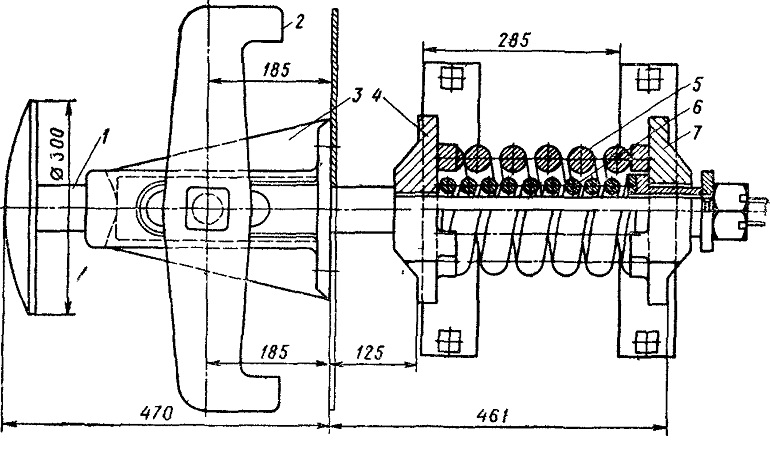

Рис. 102. Ударно-тяговый прибор вагонов-самосвалов колеи 750 мм
