Поглощающий аппарат ЦНИИ-Н6 железнодорожного транспорта





Поглощающий аппарат ЦНИИ-Н6 предназначен для установки на пассажирских вагонах и тендерах пассажирских локомотивов, оборудованных автосцепкой.

Этот аппарат (фиг. 48) состоит из двух самостоятельных частей: пружинной и пружинно-фрикционной, соединённых последовательно в один агрегат. В связи с этим корпус аппарата разделён на две части: горловину 1 и основание 2.

Пружинно-фрикционная часть аппарата состоит из шестигранной горловины 1, трёх фрикционных клиньев 3, нажимного конуса 4, шайбы 5, наружной 6 и внутренней 7 пружин. Эти детали аппарата однотипны с деталями поглощающего аппарата Ш-1-Т и отличаются от последних только уменьшенной длиной фрикционных клиньев и высотой нажимного конуса, а также вдвое меньшим числом рабочих витков пружин.

Пружинная часть состоит из основания 2, центральной пружины 8, четырёх больших угловых пружин 9, четырёх малых угловых пружин 10 и четырёх стержней 11. Пружина 8 одинакова по своим размерам с пружиной 6, а большие угловые пружины 9 — с пружиной 7. Малые угловые пружины 10 отличаются от больших пружин 9 только меньшим количеством рабочих витков.

Большие угловые пружины 9 размещаются в нишах горловины, а малые 10 — в нишах основания. Стержни 11 проходят внутри угловых пружин 9 и 10, разделяя их средней утолщённой частью, расположенной в отверстиях основания.

В угловых нишах горловины имеются цилиндрические приливы, на которые надеваются большие угловые пружины 9.

Обе части поглощающего аппарата стягиваются болтом 12 с гайкой 13. На болт надета вспомогательная пружина 14. Стяжной болт одинаков с болтом поглощающего аппарата Ш-I-T.

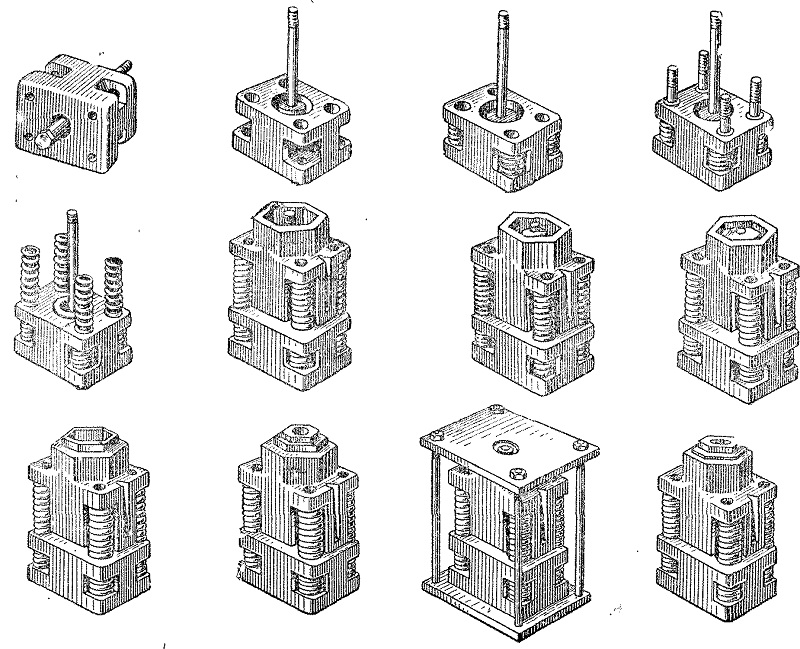

Аппарат собирается в следующем порядке (фиг. 49). В основание со стороны дна вставляется стяжной болт с предварительно надетой на него вспомогательной пружиной. В гнездо основания ставится центральная пружина, а малые угловые пружины вводятся сбоку в ниши. После этого в угловые отверстия основания вставляются стержни, концы которых^ входят внутрь малых угловых пружин. На выступающие части стержне? надеваются большие угловые пружины.

Затем ставится горловина так, чтобы её цилиндрические выступы, расположенные по углам, вошли внутрь больших угловых пружин, а дно легло на верх центральной пружины. В горловину вставляются наружная пружина и внутренняя, после чего ставится шайба, три фрикционных клина и нажимной конус. 1 Навинчиванием гайки на конец стяжного болта заканчивается сборка аппарата. Гайка стяжного болта ставится тогда, когда длина аппарата, сжимаемого под прессом, достигнет 568—575 мм.

Для облегчения навинчивания гайки на стяжной болт рекомендуется под головку болта ставить подкладку высотой 60 мм, чтобы при сжатии аппарата под прессом в первую очередь сжималась вспомогательная пружина.

После постановки гайки на стяжной болт и проверки аппарата под копром конец болта над гайкой слегка расклёпывается так же, как это делается у аппарата Ш-I-T.














Фиг. 48. Пассажирский поглощающий аппарат ЦНИИ-Н6











Разбирается аппарат под прессом. Выемка деталей производится в обратной последовательности.

Смазка фрикционных клиньев, нажимного конуса и внутренней поверхности горловины так же, как и у грузовых аппаратов, запрещается.

Запрещается ставить подкладку под гайку стяжного болта для укорочения длины аппарата ЦНИЙ-Н6 при постановке его на вагон, как это делается у поглощающих аппаратов грузового типа.



Такая подкладка не может выпасть из-под гайки болта, так как она всегда остаётся зажатой вспомогательной пружиной, находящейся на стяжном болте. Укорочение аппарата перед постановкой на вагон осуществляется путём сжатия его в тяговом хомуте струбцинкой.

При сжатии аппарата под прессом во время сборки длина его уменьшается на 20 мм за счёт предварительной затяжки пружин. После первого полного сжатия аппарата под прессом эта затяжка распределяется между пружинами обеих частей аппарата соответственно их жёсткостям, причём прогиб мощной пружинной части равен 8,5 мм, а более слабых пружин фрикционной части — 11,5 мм.












Фиг. 49. Последовательность сборки поглощающего аппарата ЦНИИ-Н6









При отсутствии вспомогательной пружины усилие предварительной затяжки аппарата, равное начальному сопротивлению пружинной части, составляло бы 2,5 т. Благодаря вспомогательной пружине начальное сопротивление аппарата уменьшается до 1,6 т, что способствует более плавному троганию поезда с места. Это объясняется тем, что полностью сжатая в ненагруженном аппарате вспомогательная пружина стремится расправиться с усилием 0,9 т и при этом противодействует пружинной части, сопротивляющейся сжатию аппарата.

Кроме того, прогиб вспомогательной пружины на 24 мм вместе с предварительной затяжкой аппарата на 20 мм является достаточным запасом для покрытия всех производственных допусков и износа деталей.

Пружины в фрикционной части имеют усилие предварительной затяжки около 3 т, вследствие чего движение фрикционных клиньев начинается при нагрузке на аппарат более 12 т (учитывая, что сила трения увеличивает сопротивление пружин в четыре раза).

Поглощающий аппарат ЦНИИ-Н6 работает следующим образом.

При приложении нагрузки к торцу нажимного конуса или к основанию аппарата сначала сжимаются одновременно центральная пружина 8 (см. фиг. 48) и четыре большие угловые пружины 9 пружинной части. В это же время начинает расправляться вспомогательная пружина.

После сжатия пружин 8 и 9 на 23 мм цилиндрические выступы -Горловины касаются торцов стержней 11 и продвигают их к основанию. От нажатия заплечиков утолщённых мест стержней начинают сжиматься малые угловые пружины 10.

Дальнейшее сжатие всех девяти пружин пружинной части продолжается до тех пор, пока дно горловины не упрётся в торец основания. В это время сопротивление сжатию пружинной части аппарата достигает 28,5 т.

Однако, прежде чем горловина упрётся в основание, в работу вступает пружинно-фрикционная часть аппарата, имеющая начальное сопротивление сжатию, равное 12 т. Это происходит примерно одновременно с началом сжатия малых угловых пружин, так как в момент касания цилиндрических упоров горловины со стержнями 11 сопротивление пружинной части аппарата равно 12,5 т. Что начнёт сжиматься раньше — пружинно-фрикционная часть аппарата или пружины 10 — зависит от величины коэффициента трения фрикционных деталей.

Включение пружинно-фрикционной части в работу аппарата происходит без толчка, после чего сопротивление аппарата продолжает нарастать плавно, но с несколько большей жёсткостью.

Благодаря тому, что конечное сопротивление пружинной части в два с лишним раза превышает усилие, приводящее в движение фрикционные детали аппарата, достигается плавный переход от работы одной пружинной части к совместной работе обеих частей



аппарата даже при всех неблагоприятных производственных допусках на детали и изменениях коэффициента трения.

После упора горловины в основание сжатие пружинной части аппарата прекращается и продолжает работать только одна пружинно-фрикционная часть. Это происходит также без скачка усилия, но
жёсткость аппарата ещё больше увеличивается. Сжатие пружинно-фрикционной части аппарата заканчивается, когда торцовая поверхность нажимного конуса станет на одном уровне с кромкой горловины. Конечное сопротивление аппарата к этому времени достигает 46,4 т.

Сопротивление аппарата при любом его сжатии в сильной степени зависит от величины коэффициента трения на рабочих поверхностях фрикционных деталей, а также от изменения углов наклонных плоскостей этих деталей из-за производственных допусков.

При отдаче аппарата после прекращения действия усилия сначала расправляется на 21 мм только пружинная часть, затем происходит одновременное расправление до конца всех пружин, кроме вспомогательной, которая свободна в сжатом аппарате. После того как аппарат расправится на 46 мм, начинается сжатие вспомогательной пружины и к концу отдачи она опять оказывается полностью сжатой (на 24 мм).

На фиг. 50 показана теоретическая диаграмма работы аппарата, т. е. нарастание сопротивления по мере сжатия, построенная в предположении величины коэффициента трения 0,25.

Наличие пружинной части, имеющей малое сопротивление в начале сжатия и достаточно высокое в конце (выше силы тяги пассажирского локомотива), хорошо обеспечивает плавность хода

пассажирского поезда в нормальных эксплуатационных условиях при наиболее частых изменениях усилий во время трогания с места, служебных торможений и остановок.

При более тяжёлых эксплуатационных условиях, т. е. во время экстренных торможений, случайных толчков большой силы в поезде и при манёврах, смягчение ударов обеспечивается работой пружинно-фрикционной части аппарата.

Эффективность аппарата ЦНИИ-Н6 при полном ходе, равная. 1 416 кем, является достаточной для существующих пассажирских поездов. Ограниченное участие фрикционных деталей в работе аппарата при обычных условиях движения поезда предохраняет аппарат от быстрого износа.

Передача очень больших усилий после полного сжатия (закрытия) аппарата происходит непосредственно через горловину и основание корпуса. Пружины защищены от участия в передаче этих усилий тем, что в закрытом аппарате, так же как и в аппарате Ш-I-T, они не сжимаются до соприкосновения витков при всех неблагоприятных производственных допусках и из нос ах деталей.

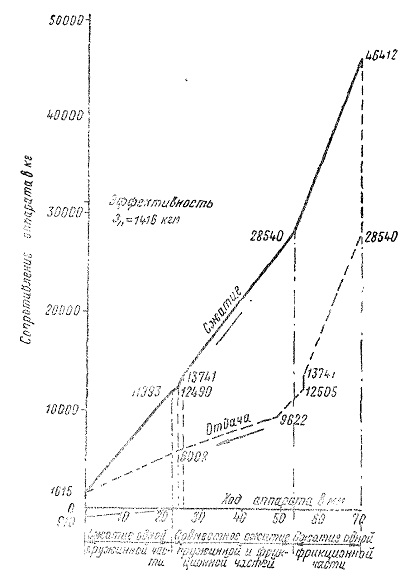

Фиг. 50. Теоретическая диаграмма работы пассажирского поглощающего аппарата ЦНИИ-Н6
