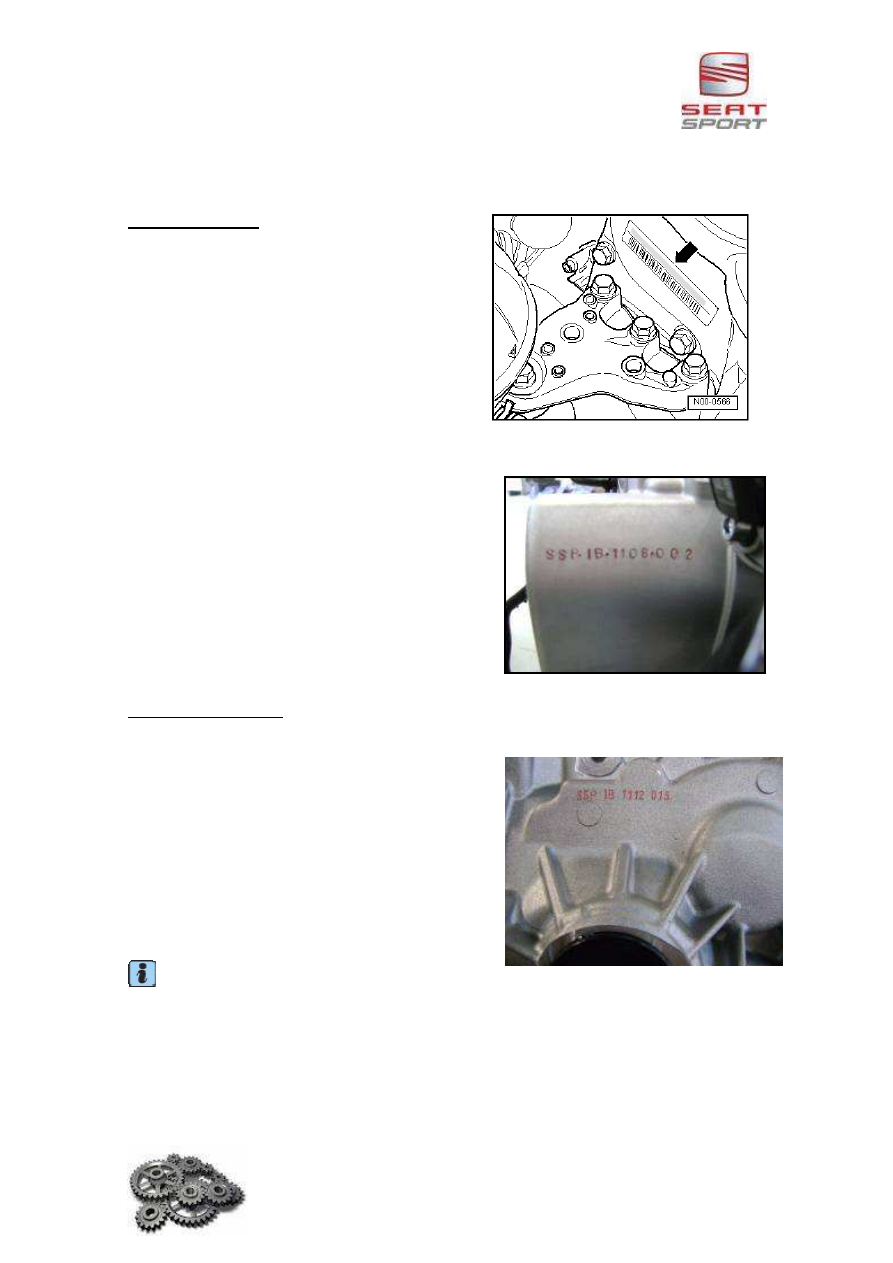

1. IDENTIFICATION NUMBERS



Engine number


The code letters and the engine number appear on
the sticker -arrow- next to the distribution casing and
on the crankcase on the gearbox.










SEAT Sport engine number
The SSp identification number from SEAT Sport is
placed on the crankcase lateral.














Gear box number:


SEAR Sport gear box identification number
The SSp identification number from SEAT Sport is
placed on the carcass.














 Nota:

All information on the work to be carried out on the SEAT Ibiza SC Trophy



that are not

described in this instruction, can be find through programs available in the network of
dealers.









SEAT IBIZA SC TROPHY



        WORKSHOP MANUAL FOR SEAT IBIZA SC TROPHY

4 of 29

2. ENGINE

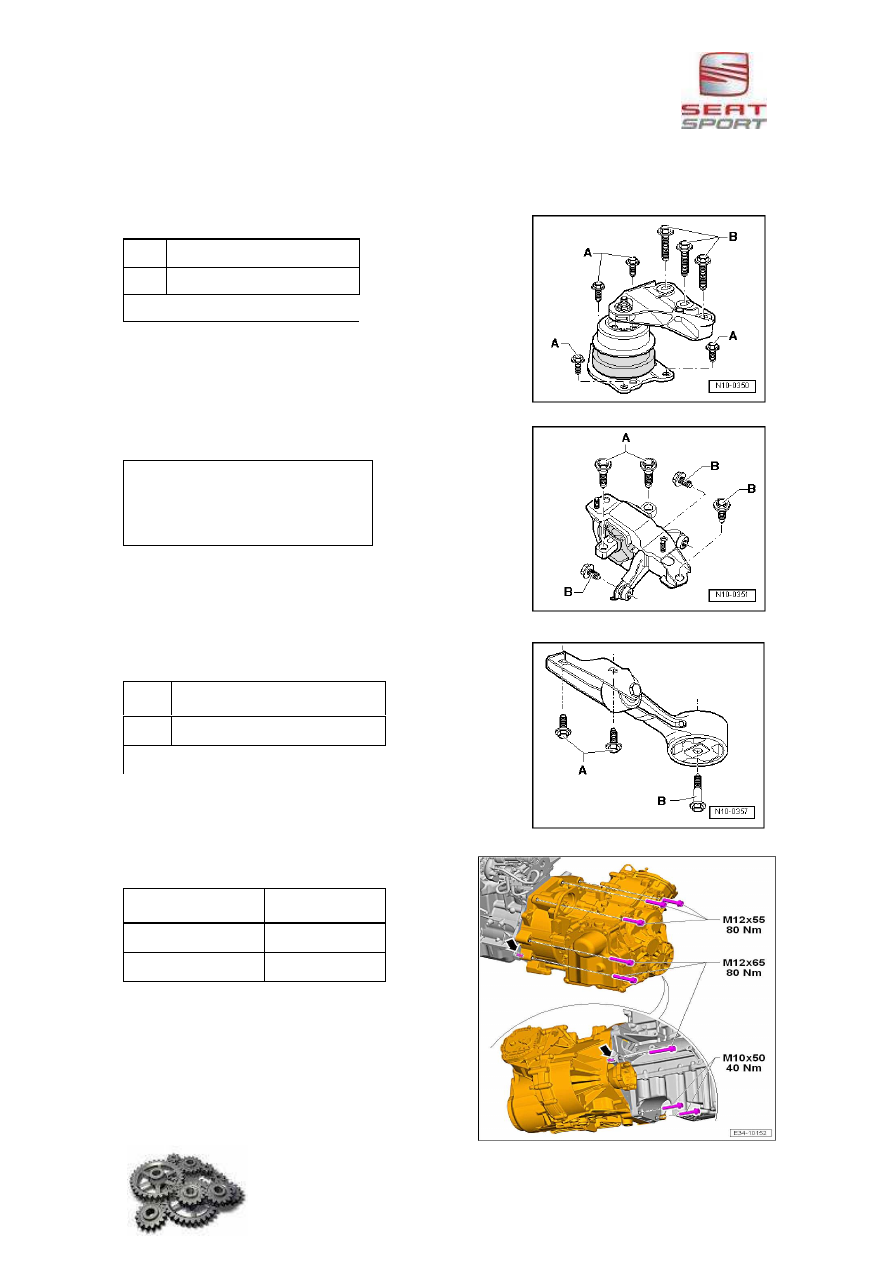

2.1.  Engine tightening torques


Engine support unit






Gear box support unit















Pendulum support














Engine / gear box union



















-A-

1)

  20 Nm + 90° (

1

/

4

 vuelta)

-B-

1)

  30 Nm + 90° (

1

/

4

 vuelta)

1)

 replace bolts

-A-

1)

  50 Nm + 90° (

1

/

4

 vuelta)

-B-

1)

  40 Nm + 90° (

1

/

4

 vuelta)

1)

 replace bolts

-A-

1)



30 Nm + 90° (

1

/

4

 vuelta)

-B-

1)



40 Nm + 90° (

1

/

4

 vuelta)

1)

 replace bolts

M12x55

80 Nm

M12x65

80 Nm

M10x50

40 Nm



SEAT IBIZA SC TROPHY



        WORKSHOP MANUAL FOR SEAT IBIZA SC TROPHY

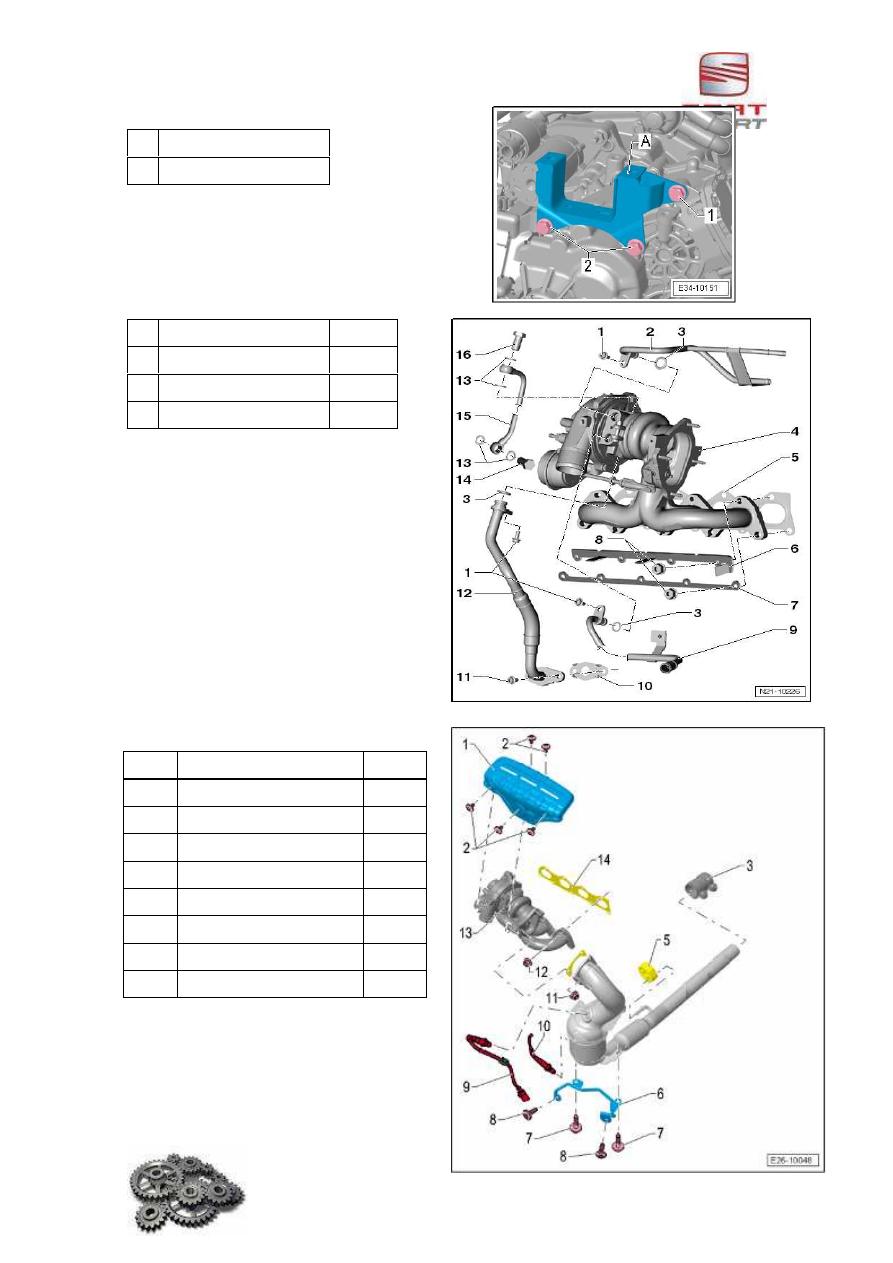

5 of 29

Intermediate bracket












Turbo


























Exshaust












1  60 Nm

2  60 Nm

1  Bolt

8 Nm

8  Nut M8

20 Nm

14  Bolt

20 Nm

16  Hollow bolt

30 Nm

No.

Tightening torque

Nm

2

Heat shield

5

3

Clamp

25

7

Bolt

25

8

Bolt

10

10

Lambda probe

50

11

(add sealant)

40

12

(add sealant)

20

14

Always replace





SEAT IBIZA SC TROPHY



        WORKSHOP MANUAL FOR SEAT IBIZA SC TROPHY

6 of 29

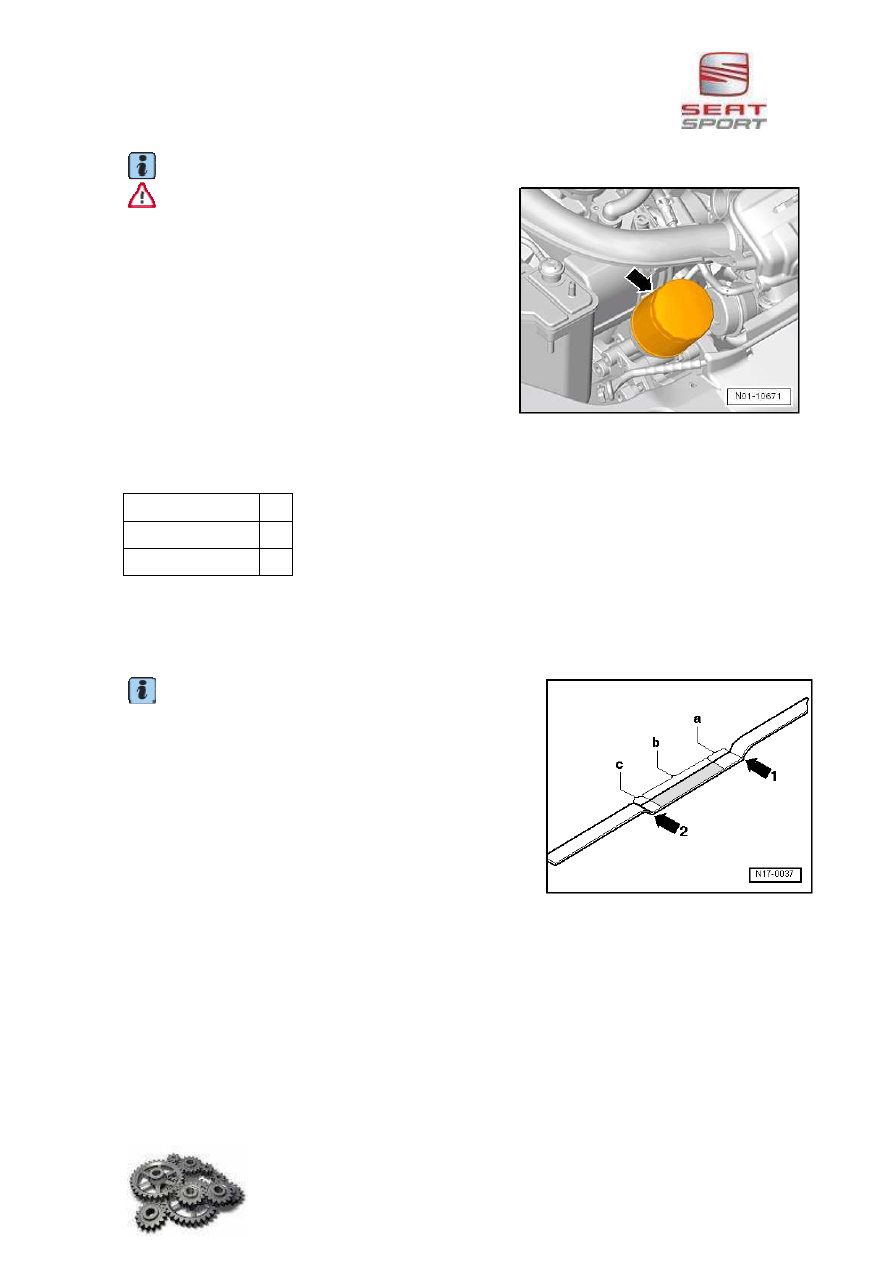

2.2.  Change the CAVE engine oil



  Note: Rotation tool -T20050-

  Warning!

Prevent the oil dripping onto vehicle components.
Before starting the removal, cover the alternator with a
cloth


First, loosen the oil filter -arrow- with the rotation tool -
T20050- before completely unscrewing it.
Let several minutes pass for the oil to flow from the filter
to the engine.
Clean the surface of the seal between the oil filter and
the distribution casing.
Lightly lubricate the joint of the new filter.
Screw the new filter on by hand.
Screw the oil drain plug in with a new sealing ring.
Replace the engine oil, specifications












Oil level check


 Note



the d

ifference between the lower and upper zone

"a" may be due to the temperature difference between hot
and cold.

Marks of the measuring rod of oil level
1 - Mark max.
2 - Mark min.

a- - Area between the upper limit of the area recorded and
the mark max.: Not adding oil.
b - The level is located in the area recorded: Can Be added
oil
c - Area between the mark min and the bottom edge of the area recorded: Add a maximum 0.5 l
of oil.





Tightening torque  Nm

Oil filter

20

Oil drain plug

30



SEAT IBIZA SC TROPHY



        WORKSHOP MANUAL FOR SEAT IBIZA SC TROPHY

7 of 29

3. TRANSMISSION



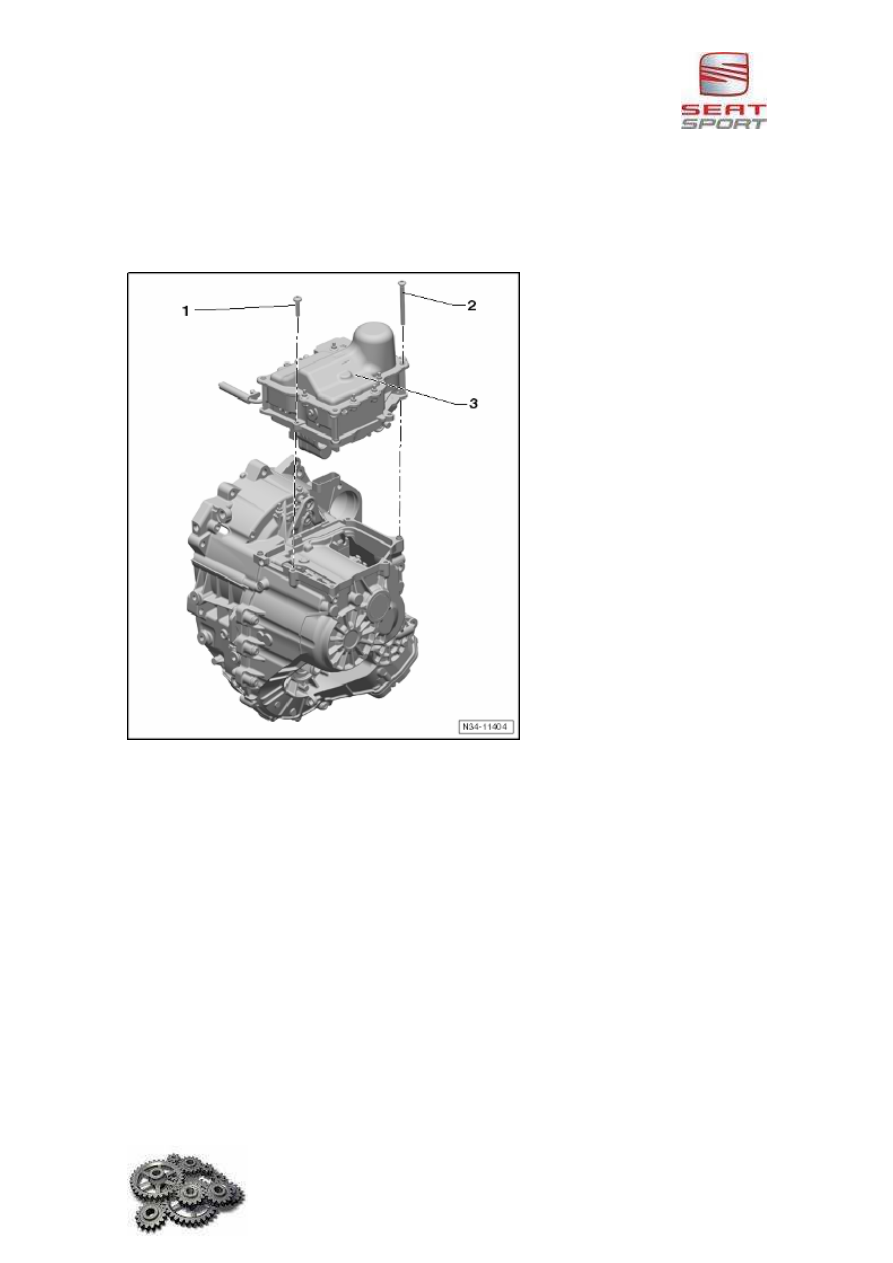

3.1.  Gear box union bolts


Mechatronica. Change






Control Cable from the lever rotary switch.

Verify:
From "P" and the pad holding, pull the gear lever about 5 mm rearward and keep in this
position, without articulating "R".
Releasing the gear lever
The lever must return alone to "P". If not, adjust the control cable from the lever
Put the gear lever in "N".
From "N" and the pad holding, pull the gear lever about 5 mm rearward and keep in this
position, without articulating "D".
Releasing the gear lever
The lever must return alone to "N".
If not, adjust the control cable from the gear lever
From "N" and the pad pressed, push the gear lever about 5 mm forward and keep it in this
position, without articulating "R".
Releasing the gear lever
The lever must return alone to "N".
If not, adjust the control cable from the gear lever.








SEAT IBIZA SC TROPHY



        WORKSHOP MANUAL FOR SEAT IBIZA SC TROPHY

8 of 29

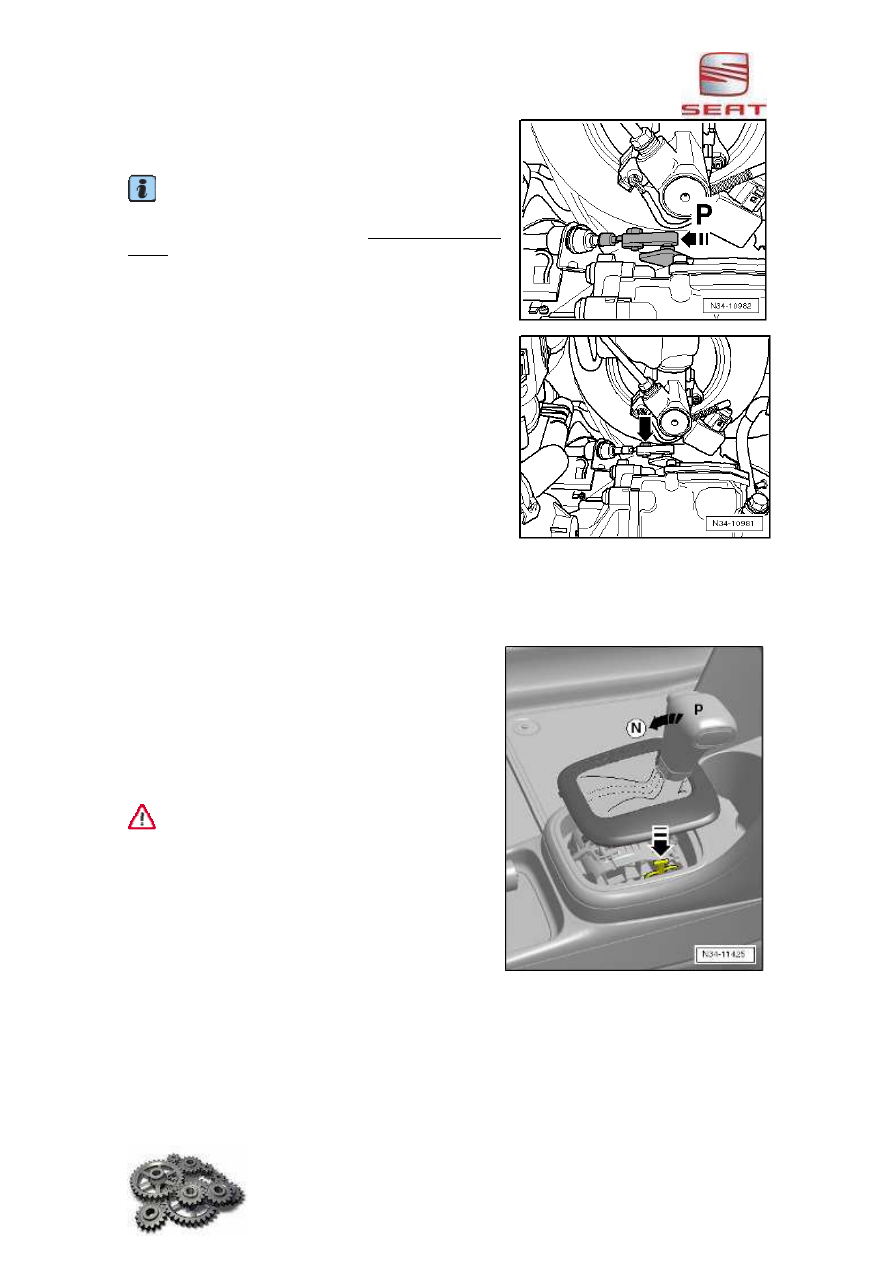

Gear box lever adjustment:

Disconnect the power on.
Loosen the screw of the slide.

Note:

With the thumb screw tighten loose, the lever of the
actuating mechanism of the change must always remain
in "P"; otherwise the adjustment will not correct



Put in "P" the gear box lever.
To do this, press the gear box lever (see arrow) -
towards the support of the control cable. Turn the front
wheels one direction, ex. Pushing the vehicle forward
until the pinion engage and lock the parking wheel.

The blockade of parking is not confined until the two
wheels (tires) don't be able to turn at the same time in
the same direction

Move with care the lever slightly backwards and
forwards, without changing to another lever position.
Tightening the screw -arrow - of the control cable from
the lever rotary switch without jerks (torque: 13 Nm).





3.2.  Emergency unlocking


It is only possible to change to “P” from an other
position if the main and contact switch is powered. If
for any reason there is no battery is possible to unlock
the gear security block.

Lift the plastic cover and push down the yellow lever
Push the gear shift lever button and move the gear shit
lever to “N” (neutral).


  Warning!

Be careful because the car does not have parking
brake and now there isn’t any mechanism to block the
car movement.


















SEAT IBIZA SC TROPHY



        WORKSHOP MANUAL FOR SEAT IBIZA SC TROPHY

9 of 29



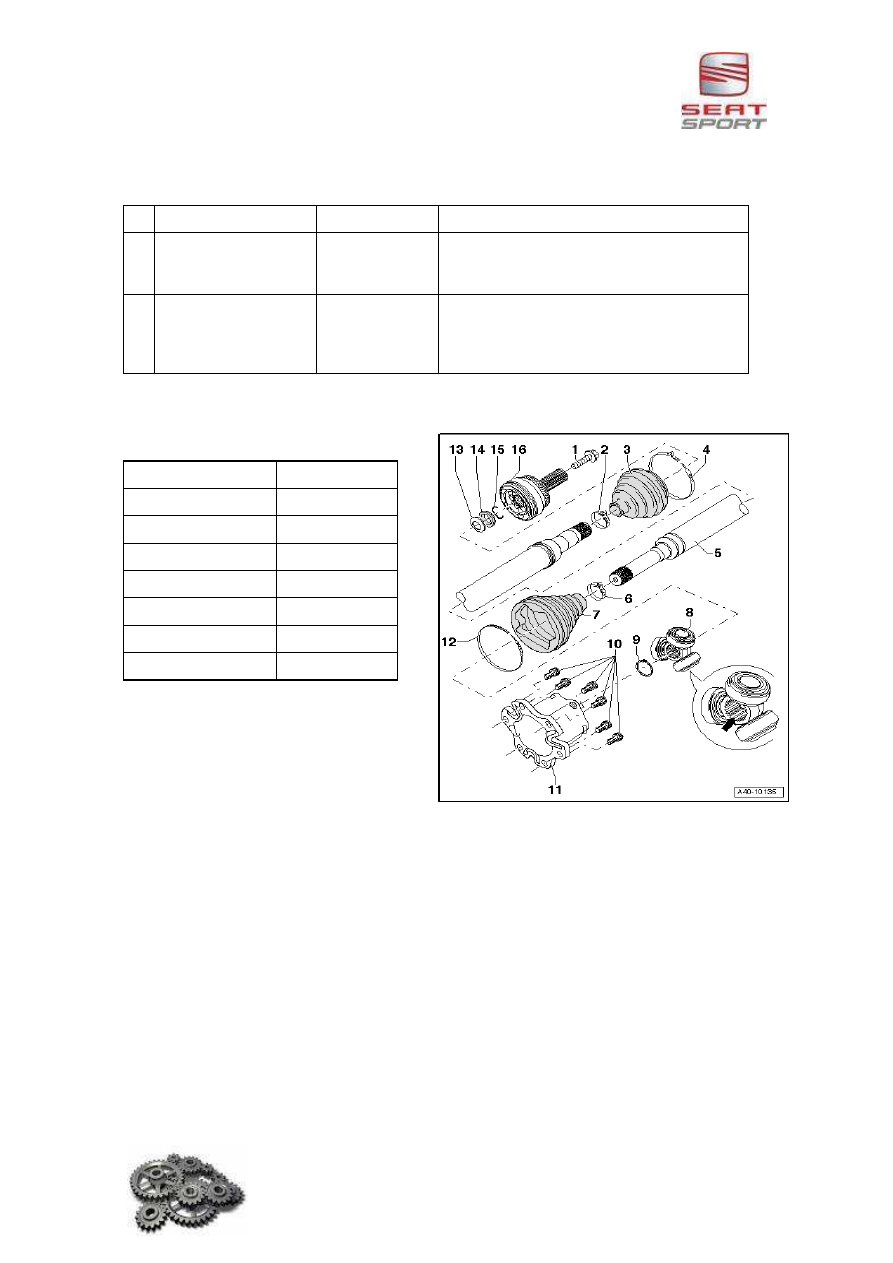

3.3.  Drive shaft with AAR tripod joint


Tightening torques

No.  Bolt

Thread

Tightening torque (Nm)

1

Securing the
articulated shaft

M16

240 Nm

loosening and tightening

240Nm + 90º

10

Attachment of the
articulated element



Prior: diagonally 10Nm

M8: diagonally 40Nm

M10: diagonally 70Nm

Replace after each removal







Filling the joints with grease



Exterior joint

Total quantity

120 g

In the joint

80 g

In the dust guard

40 g



Tripod joint

Total quantity

140 g

In the joint

70 g

In the dust guard

70 g











SEAT IBIZA SC TROPHY



        WORKSHOP MANUAL FOR SEAT IBIZA SC TROPHY

10 of 29



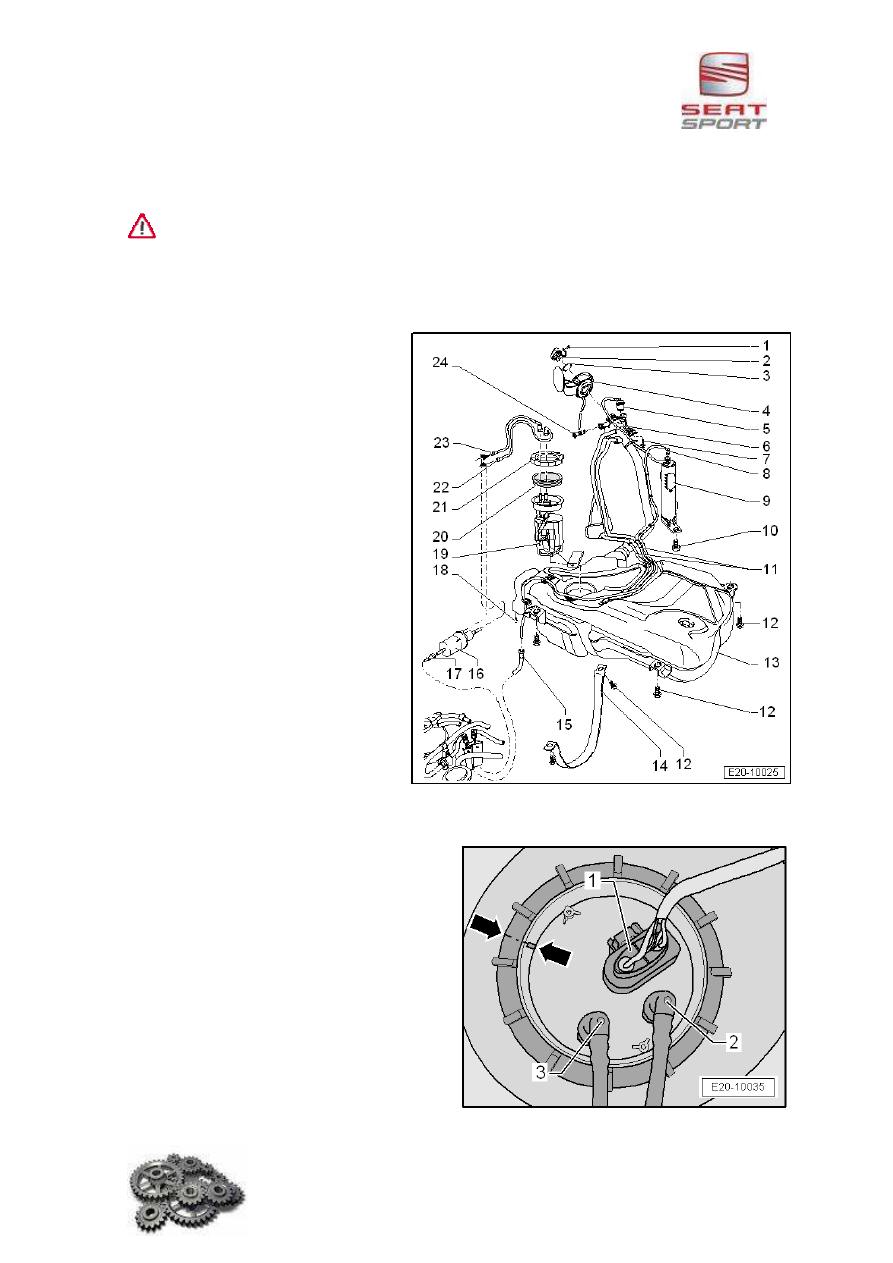

4. FUEL



Safety precautions when working on the fuel supply system



  WARNING!

Fuel system is under pressure. Wear safety gloves and glasses to avoid injury and contact with
skin. Before loosening hose connections, a cloth must be wrapped around the connection. Then
release pressure by carefully pulling hose off connection.



5- Gravitational valve

*Perpendicular valve: open
*Valve inclined 45 °: closed

6- Earth connection
7- Bolt 10 Nm
8- Vent pipe
10- 10 Nm
12- 25 Nm
16- Fuel filter.

Fitting position: The arrow

indicates direction of flow

The fuel pressure regulator is

part of the fuel filter
18- 3 Nm
21- Seal bolt, 80 Nm
22- Supply pipe. Black
23- Return pipe.  Blue












Fitting position of fuel delivery unit flange

The marks on the gauge and on the fuel tank
must coincide -arrows-

Return pipe -2- (blue or with blue marking) to
connection marked with an -R-

Black fuel supply line -3- to the connection
marked with a -V-










SEAT IBIZA SC TROPHY



        WORKSHOP MANUAL FOR SEAT IBIZA SC TROPHY

11 of 29



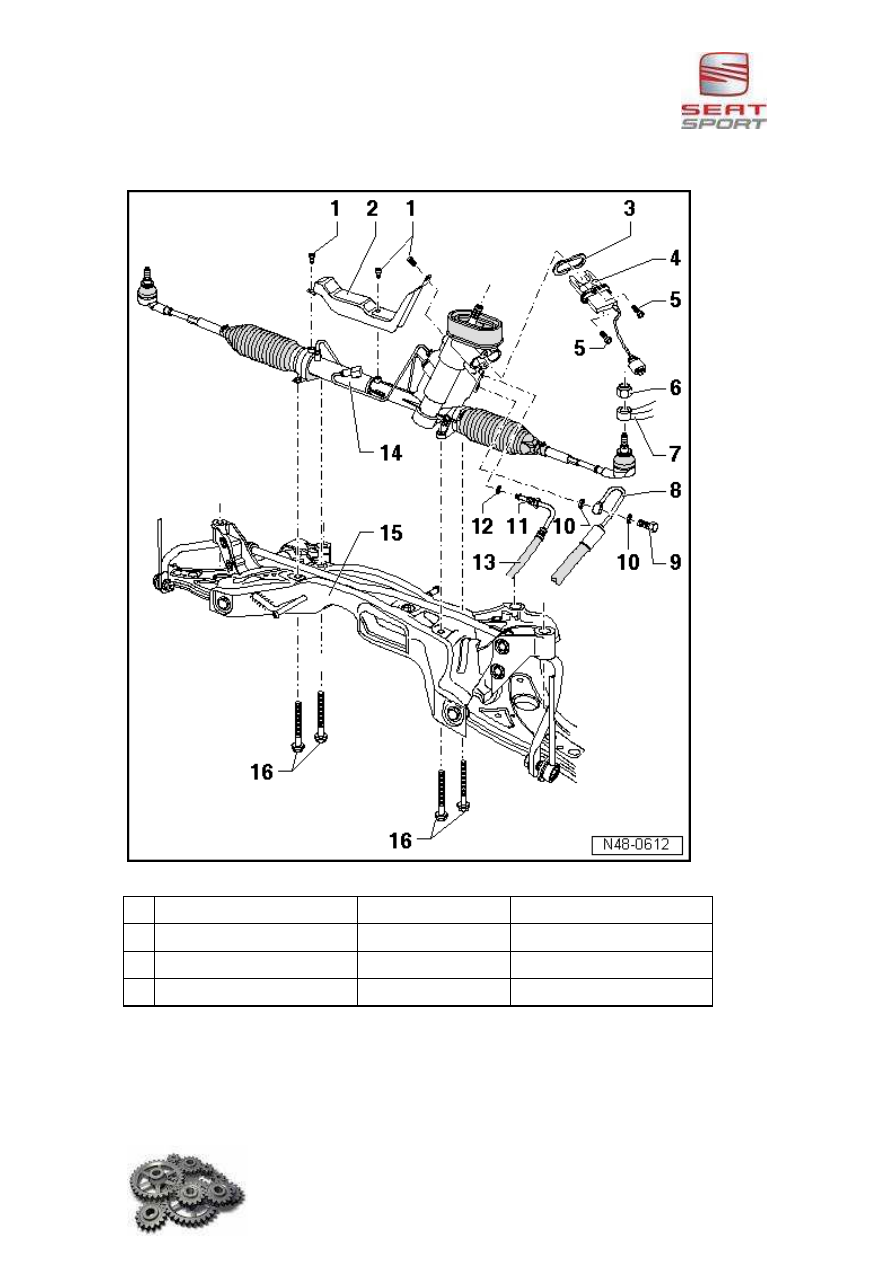

5. STEERING RACK








No.  Bolt

Thread

Tightening torque (Nm)

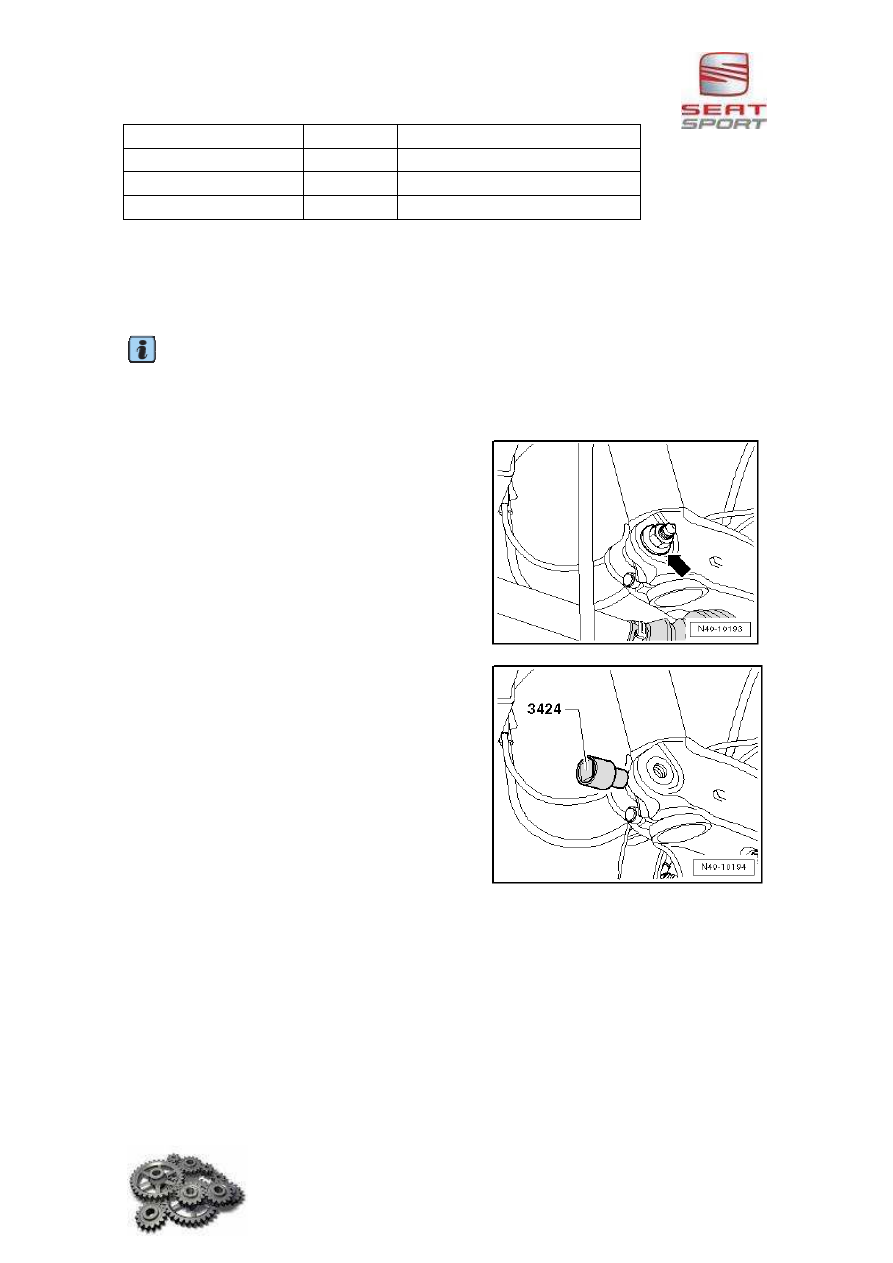

6

For conic ball joint

M12 x 1,5

20 Nm +

1

/

4

 turn (90º)

9

Hollow bolt& retention valve



40 Nm

16

Steering rack fixation

M10 x 84

50 Nm +

1

/

4

 turn (90º)












SEAT IBIZA SC TROPHY



        WORKSHOP MANUAL FOR SEAT IBIZA SC TROPHY

12 of 29


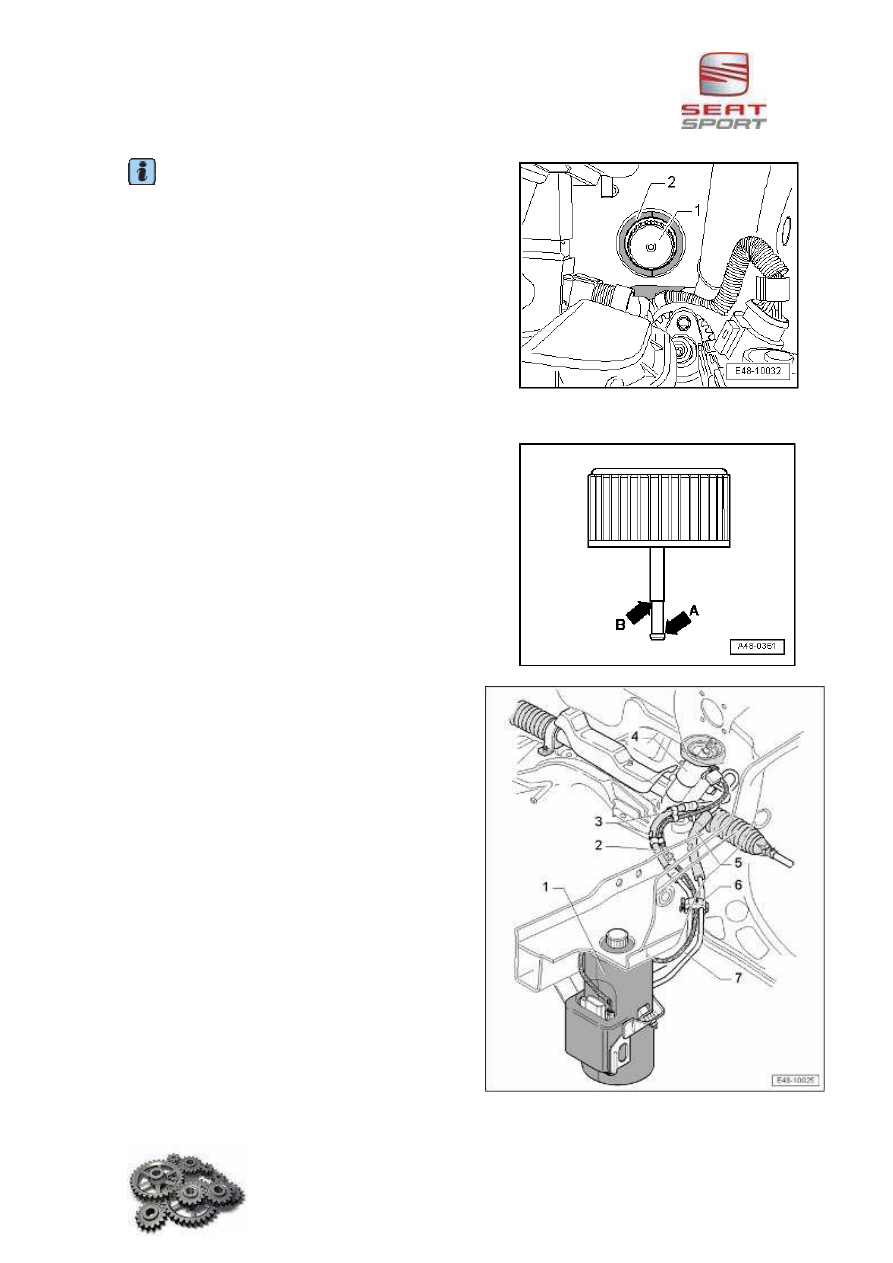

Power steering: check level, top up with hydraulic fluid as necessary


  Note: Do not reuse drained hydraulic fluid.


-Unscrew the sealing plug -1 from the electro-hydraulic
pump unit -2-.
-Wipe the oil dipstick with a clean rag.
-Screw the sealing plug in by hand and then unscrew it.
-The oil level is only valid when the sealing plug is
screwed in.







Oil cold


Engine should be off and front wheels straight.
The oil should be between the lower mark -arrow A- and
the higher -arrow B- on the dipstick.


Oil at operating temperature (from approx. 50 ºC)


A level above the upper mark -arrow B- is acceptable
when the oil is at operating temperature.






Power steering: bleeding system

-Raise the vehicle until the front wheels are free.
-Open the sealing plug on the hydraulic fluid tank.
-With the engine off, rotate the steering wheel 10
times from limit to limit.
-Check hydraulic fluid level and top-up if necessary.
-Screw the sealing plug onto the hydraulic fluid
tank, but do not tighten it.
-Start engine and run for approx. 10 seconds.
-Check hydraulic fluid level and top-up if necessary
-Shut engine off
-Screw the sealing plug onto the hydraulic fluid
tank, but do not tighten it.
-Repeat the previous step until the oil level does
not go down.
-Screw the sealing plug onto the hydraulic fluid tank
by hand










SEAT IBIZA SC TROPHY



        WORKSHOP MANUAL FOR SEAT IBIZA SC TROPHY

13 of 29

6. FRONT AXLE

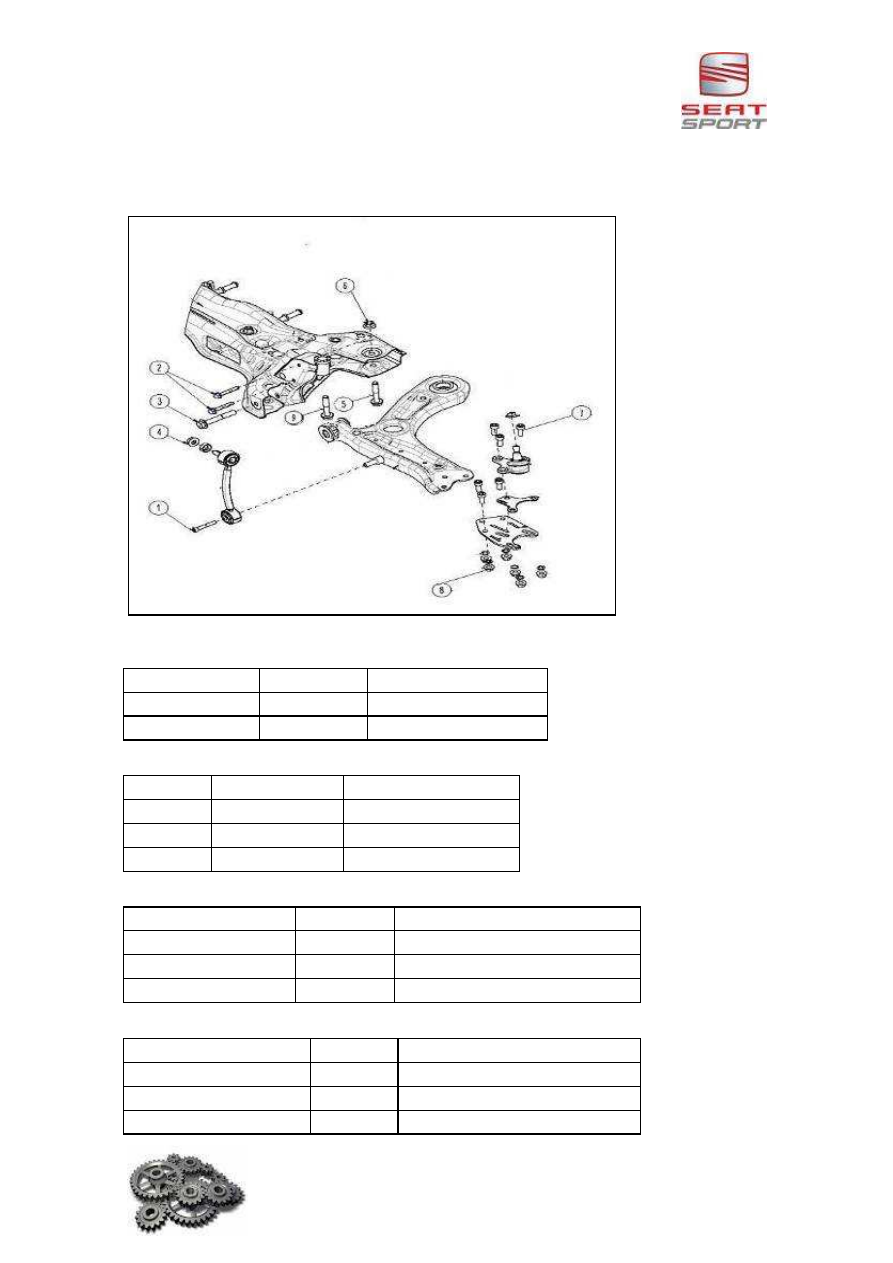

6.1.  Tightening torques







Front sub-chassis




Transverse swinging arm

Bolted joint

Thread

Tightening torque (Nm)

To the strut

M12 x 1,5 x 70–110

70 + 90°

To the ball joint

M10

40 + 45°

To the strut

M10 x 82

70 + 90°


Anti-roll bar

Bolted joint

Thread

Tightening torque (Nm)

To the strut

M8 x 60

20 + 90°

To coupling rod

M12

40

Coupling rod to telescopio arm

M12

40


Telescopic arm

Bolted joint

Thread

Tightening torque (Nm)

To the bodywork

M14 x 1.5

60

To the Wheelhub

M12 x 1,5 x 80

60 + 90°

Suspensión rod to telescopio arm

M14 x 1,5

60



Bolted joint

Thread

Tightening torque (Nm)

To de bodywork

M12 x 1,5 x 100

70 + 90°

Support to the bodywork

M8 × 20

20 + 90°



SEAT IBIZA SC TROPHY



        WORKSHOP MANUAL FOR SEAT IBIZA SC TROPHY

14 of 29

Steering rack

Bolted joint

Thread

Tightening torque (Nm)

Swinging arm ball joint

M12 x 1,5

20 + 90°

Front speed sensor

M6 x 16

8

Steering ball joint

M12 x 1,5

20 + 90°






6.2.  Shock absorber fixation

  Note

The drive shaft should never be left suspended because the internal joint would be damaged by
excessive bending.
Secure the drive shaft to the body using a wire.



Separate the bolted steering knuckle/suspension
strut joint –arrow












Insert the separator -3424- in the steering knuckle
groove
Turn the wrench 90° and remove it from the tool -
3424-.
Remove the steering knuckle downwards with the
shaft joint and extract it from the shock absorber
pipe.





SEAT IBIZA SC TROPHY



        WORKSHOP MANUAL FOR SEAT IBIZA SC TROPHY

15 of 29

7. REAR AXLE




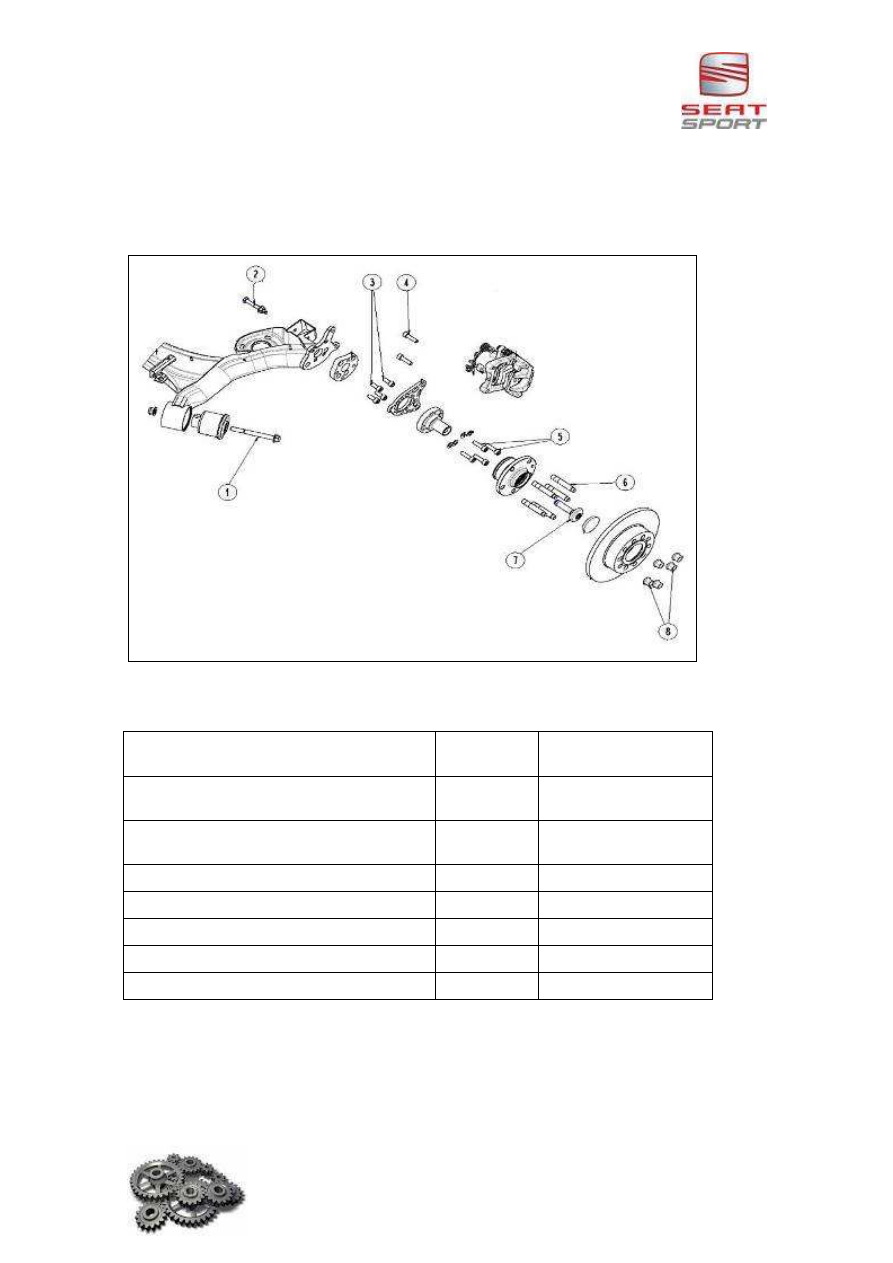

7.1.1.  Rear axle scheme










Bolted joint

Pos.

Tightening torque

(Nm)

Attachment of rear axle to the support
Always replace the nut and bolt!

1

100 Nm

Attachment of shock absorber to the rear axle
Always replace the nut and bolt!

2

80 Nm

Toe & camber spacer bolts

3

60 Nm

Caliper support to toe spacer

4

(M12)   80 Nm

Wheel hub to toe spacer

5

60 Nm

Brake line connection



14 Nm

Wheel nuts



90 Nm











SEAT IBIZA SC TROPHY



        WORKSHOP MANUAL FOR SEAT IBIZA SC TROPHY

16 of 29

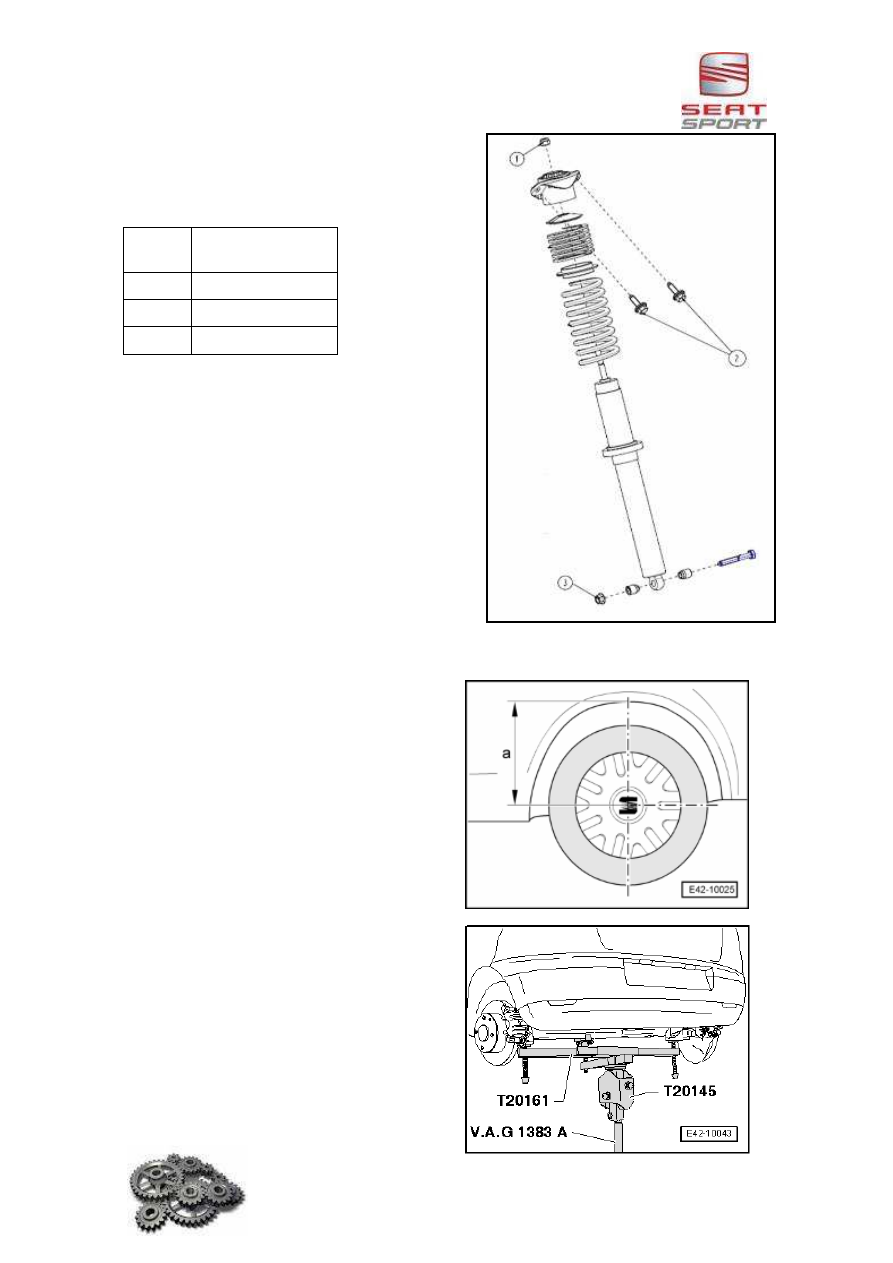

7.1.2.  Rear shock absorber





Position  Tightening torque

(Nm)

1

By hand

2

40 Nm

3

80 Nm






















Replace:

Before lifting the vehicle off the ground, measure
the height of the centre of the wheel to the body.










Once the strut has been replaced, tighten the
rigid strut attachment bolts to the body with the
centre of the wheel at running height. This
process prevents stress in the silentblock.
