Haima 7. Engine HM484 (HM484Q). Instruction - part 2

Special tool

11

Special tools

49 T012 0A0A

Tappet retainer component



49 B014 001

Seal installer



49 0107 680A

Engine service platform



49 L010 1A0

Engine hook components



49 0636 100B

Valve spring puller



49 B012 0A2

Pivot



49 L011 0A0B

Piston pin assembly kit



49 T028 302

Dust cover installer



49 E011 1A0

Gear rim stop device



49 W033 105

Seal installer



49 G030 797

Handle (Part of 49G030 795)



49 B012 005

Puller/installer of valve guide



49 L012 0A0A

Installer  component  of  valve
oil seal and guide



49 E011 001

Guide apparatus



49 S120 170

Puller of valve oil seal



Special tool

12

Special tools

49 B010 001

Seal installer



49 E011 002

Screw



49 G011 103

Bolt component



49 S12 710

Studded connection fixture



49 E011 1A1

Fixture component



49 H010 401

Seal installer



49 G033 107A

Dust cover installer



49 9200 020A

Belt pressure gauge



49 0187 280A

Oil pressure gauge





49 G014 001

Oil filter sleeve



49 D015 001

Extension sleeve



49 1285 071

Needle bearing puller



49 E011 1A0

Gear rim assembly fixtures



49 SE01 310A

Clutch disc positioning tool



49 F028 202

Sleeve mounting unit





Use of Engine Service Platform

13

Inspection and maintenance on CBU

Check of compression pressure

Warning

l  The oil temperature is very hot when the engine remains in warm-up state.

In case of disassembly and assembly, be cautious of scald.

1.  Warn up the engine to the normal operating temperature;

2.  Flame out and let the engine cool down for 10mins;

3.  Remove the fuel pump relay (See the appropriate CBU Service Instruction);

4.  Remove the spark plug of cylinder 1(See the Ignition and Control Systems);

5.  Disconnect  the  harness  joint  of  ignition  coil  (See  the  appropriate  CBU  Service

Instruction);

6.  Connect a pressure gauge in the spark plug hole of cylinder 1;

7.  Step to the end the throttle pedal and start the engine;

8.  Record the max.reading of barometer;

9.  Check each cylinder pressure as per the above-said method.

l  If the pressure of one or more cylinders are too low, or the pressure

difference between the cylinders too much exceeded the specified range,
drop some dots of engine oil inside and recheck the pressure;

—  If the pressure increased, the piston, piston ring and cylinder wall may be worn and

the overhaul is necessary;

—  If the pressure of adjacent cylinder is too low, it means that the cylinder pad may have

been damaged or the cylinder head deformed, the overhaul is necessary;

—  If the compression pressure is still low, it indicates that the valve may be clamped or

the seal surface is not in tight contact and the overhaul is necessary;

—  Compression pressure

kPa {kgf/cm

2

, psi}[rpm]

Items

Compression pressure

Standard value

1370{14.0, 199}[300]

Minimum limit

1080{11.0, 156}[300]

Maximum limit of pressure difference

among cylinders

200kPa {2.0kgf/cm

2

, 28psi}

10.  Take out the pressure gauge.

11.  Connect the ignition coil harness.

12.  Fit the fuel pump relay.

13.  Fit the spark plug.



Tightening torque: 22～25N

·m{2.3～2.6kgf·m, 16～18ft·lbf}.



Use of Engine Service Platform

14



Check of oil pressure

Warning

l  As waste oil is carcinogenic, wash your skin with soap and clean water

after the work.



The oil temperature of warm-up engine is very hot and easily scalding,
operate after the engine shut down and cooled down.

1.  Remove the oil pressure switch.

2.  Fit the special tools on the mounting hole of oil pressure switch.



3.  Warn up the engine to the normal operating temperature.

4.  Bring the engine up to the specified speed and pay attention to the reading of oil

gauge.

l  If the pressure gauge is not within the specified range, check the reason

and repair and replace as needed.

Attention

l  The oil of different viscosity and temperature may varies in pressure.



Oil pressure: 446～588kPa{4.6～6.1kgf/cm

2

, 64～841psi}[2500rpm]

5.  Flame out the engine and let it cool down.

6.  Remove the special tool.

7.  As shown in the following Fig., evenly smear the sealant on the threads of oil

pressure switch.



8.  Fit the oil pressure switch with the tightening torque: 12～14.7N

·m{1.2～1.5kgf·m,

9～10.7ft

·lbf}.

9.    Start the engine and check whether there is any oil leakage.





Oil pressure gauge

The bolt needs to smear the

sealant when in reuse

Use of Engine Service Platform

15



Check of engine oil pressure

1.  Park the vehicle on a flat ground;

2.  Warm up the engine to the normal temperature and then shut down;

3.  Wait for 5mins.

4.  Pull out the dipstick and observe the oil level and state, check whether it remains

between the scales F and L.

5.  Fill up or replace oil as needed.

6.  Confirm the assembly of dipstick O-ring as shown in the following Fig.



7.  Reinsert the dipstick.



Replacement of engine oil pressure

Warning

l  As the oil temperature of warm-up engine is very hot, be cautious of

scalding.

l  As waste oil is carcinogenic, wash your skin with soap and clean water

after the work.

1.  Remove the oil filler cap and drain plug.

2.  Put the oil into a suitable vessel.

3.  Replace by a new gasket and fit the oil drain plug.

4.  Tightening torque: 30～41N

·m{3.1～4.2kgf·m, 22～30ft·lbf}

5.  Fill into the engine the specified type and dosage of oil.

6.  Refit the oil filler cap.

7.  Start the engine and check for any leakage.

8.  Check the engine oil level and add as needed (See

——Check of Engine Oil)

Attention

l  In some cases, the real volume of oil added according to the scale may be

different from the specified.







O-ring

Use of Engine Service Platform

16

Oil volume L{US qt, lmp qt}

Items

Volume

Oil replacement

3.1{3.2, 2.7}

Oil and filter replacement

3.3{3.5, 2.9}

Engine oil grading: more than API/SL.

Oil viscosity option standard

Oil viscosity grade

Higher than

–25℃{13℉}

SAE 10W

–30

–30



℃～37



℃{

–22



℉～98



℉}

SAE 5W

–30



Replacement of oil filer

1.  Use a special tool to remove the oil filter.



2.  Use a piece of clean fabric to clean up the surface of new oil filter.

3.  Smear clean oil around the O-ring of new oil filer.



4.  Use a special tool to fit the oil filter.



Tightening torque: 14～16N

·m{142.3～162.6kgf·cm, 127.5～145.7in·lbf}

5.  Start the engine and check for any leakage.



Check whether the oil level needs to add (See

——Engine Oil and Check of Engine

Oil).



Others

Other checks and maintenances, e.g. generator and starter etc.,, can be also carried out
on the CBU, please refer to this instruction and the CBU-relevant Service Instruction.

Oil filter sleeve

Smear clean oil around the O-ring

Use of Engine Service Platform

17



Use of Engine Service Platform

Upper Service Platform of Engine

1.  Fit the support sliding arm of special tools at the exhaust side of cylinder block and

tighten the fastening bolt (as shown in Fig.).



2.  Install special tools as per the position shown in Fig.



3.  Adjust the fastening bolt and assure that a part of thread in about 20mm (0.79in) is

exposed.

4.  Adjust the bolt and nut and enable the support plate and support sliding arm of

special tool to locate on the same level.

5.  Tighten the bolt and nut of special tool.



Attention

l  The self-lock braking system of engine service platform may become suddenly

ineffective under unbalanced state, e.g. sudden and rapid action during the
upper/lower the engine gets on and off the platform may cause the unbalance of
engine service platform and result in hazard. Thus, during the operation, ensure
the equitability of engine and whole service platform. When operating the
turnover of engine, firmly grip the rotating handle of service platform.

Support sliding arm

Bolt

Fastening nut

Support plate

Fastening bolt

Bolt

Support sliding arm

Bolt

Fastening nut

Support plate

Special tool

Use of Engine Service Platform

18

6.  Install the engine on the service platform.



7.  Place the engine into a designated container.

8.  Replace by new drain plug spacer and tighten the drain plug.



Tightening torque: 30～41N

·m{3.1～4.2kgf·m, 22～30ft·lbf}



Lower Service Platform of Engine

Unload the engine from the service platform in the reversing order with that of the upper
service platform of engine.





Engine service platform

Generator and Starter

19

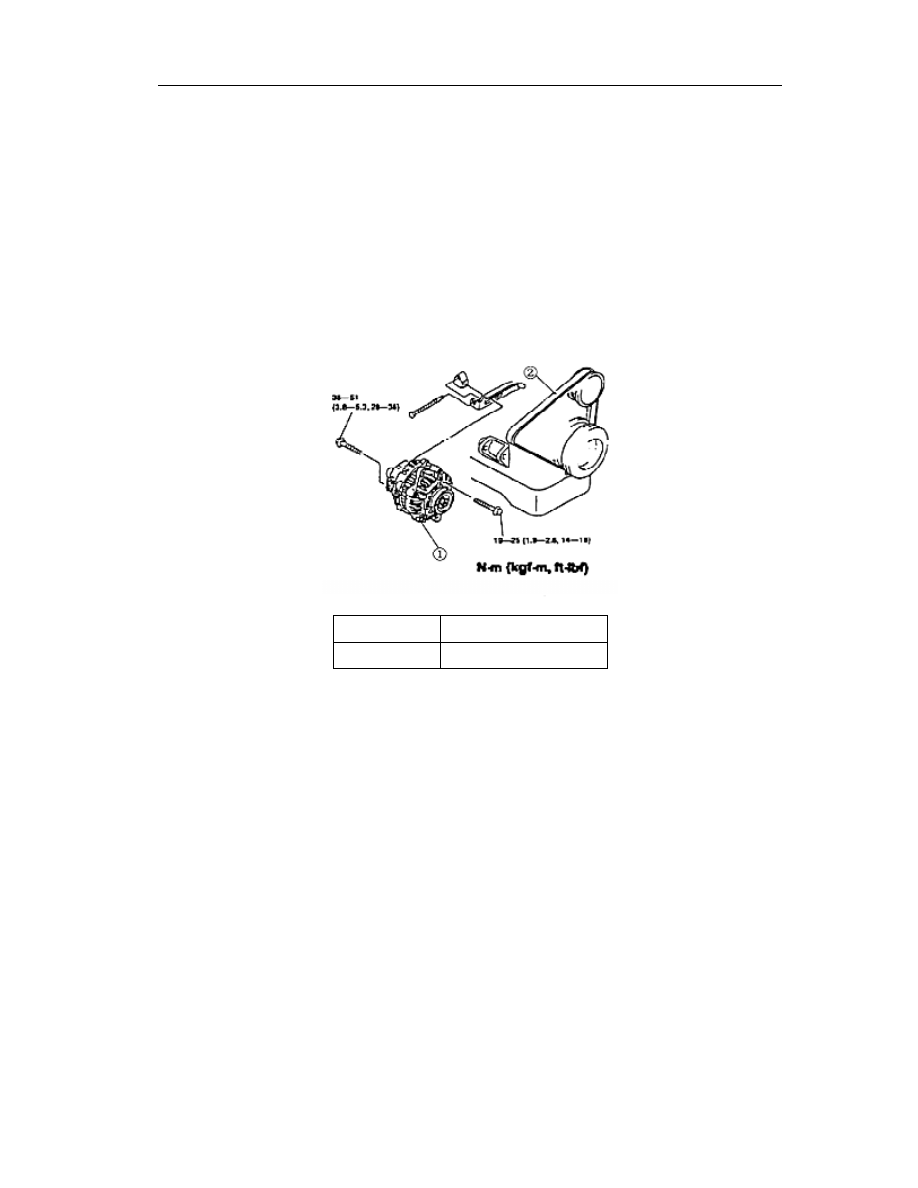

Generator and starter

Lubrication system of Engine

Warning

l  When disassembling/assembling a generator on the CBU, you should remove

first the battery cable, otherwise the terminal B of generator will get in touch
with the bodywork , cause sparks and result in personnel injury and electrical
component damage.

1.  Disassemble as per the order shown in Fig.

2.  Assemble in the reversing order of disassembly.

3.

Check the deflection /tension of belt (See

——Engine belt, Check of Engine Belt).



1

Generator

2

Alternator belt



Check of engine belt

1.  When necessary, check the deflection and tension of engine belt.



Deflection check of engine belt



Attention

l  The belt deflection shall be checked in 30mins after the engine cooled down or

shut down.

1.  Appropriate pressure of 98N{10kgf, 22lbf} is to be added between two pulleys.

l  If the deflection is out of the specified scope, adjust the engine belt (See

——

Adjustment of Engine Belt).



Limit value: 10mm {0.39in}

Generator and Starter

20



Tension check of engine belt

Attention

l  The tension check may replace the deflection check. The tension pulley shall be

checked in 30mins after the engine cooled down or shut down.

1.  Use a special tool to check the belt tension between two driving wheels.

l  If the tension is beyond the specified range, the adjustment is necessary

(See

—— Adjustment of Engine Belt).



Limit value: 392N {40kgf, 88lbf}





Adjustment of engine belt

1.

Loosen the pillar bolt A and bolt B.



2.  Adjust the deflection or tension of belt by regulating the stud C.

Attention

l  If replacing by a new engine belt or an engine belt run not more than 5mins,

adjust as per the standard measure of a new part.

l  If an engine belt operated more than 5mins, adjust as per the standard measure

of an old part.

Generato

r

Measuring

point

Water pump pulley

Crankshaft pulley

Belt pressure gauge

Engine





At the time of

measurement

At the time of

installation

Generator and Starter

21



Deflection mm{in}

[The force of 98N{10kgf, 22lbf} shall be applied in-between]



New

Old

Alternator

belt

6.5～7.5

{0.26～0.29}

7.0～9.0

{0.28～0.35}







Tension N{kgf, lbf}



New

Old

Alternator

belt

686～834

{70～85,

160～180}

490～686

{50～70,

120～150}

3.  Tighten the bolts A and B as per the torque shown in Table.

4.  Check the deflection or tension of belt (See

——Check of Engine Belt).

l  If not within the standard value, readjust by starting from the 1

st

 step and.

Check of engine

1.  Confirm that the battery has been charged.

2.  Confirm that the deflection/tension of belt is within the defined range (See

——Generator,

Check of Engine Belt).

3.  Set the ignition switch in the

“ON” position, now the charge warning light is lit.

4.  Confirm that the charge warning light goes off when the engine started operating.

l  If not in such case, refer to CBU Faults Diagnostic and Disposal.

Engine

Measuring point

Water

pump

Crankshaft pulley

Belt pressure gauge

At the time of
measurement

At the time of

installation

Generator and Starter

22

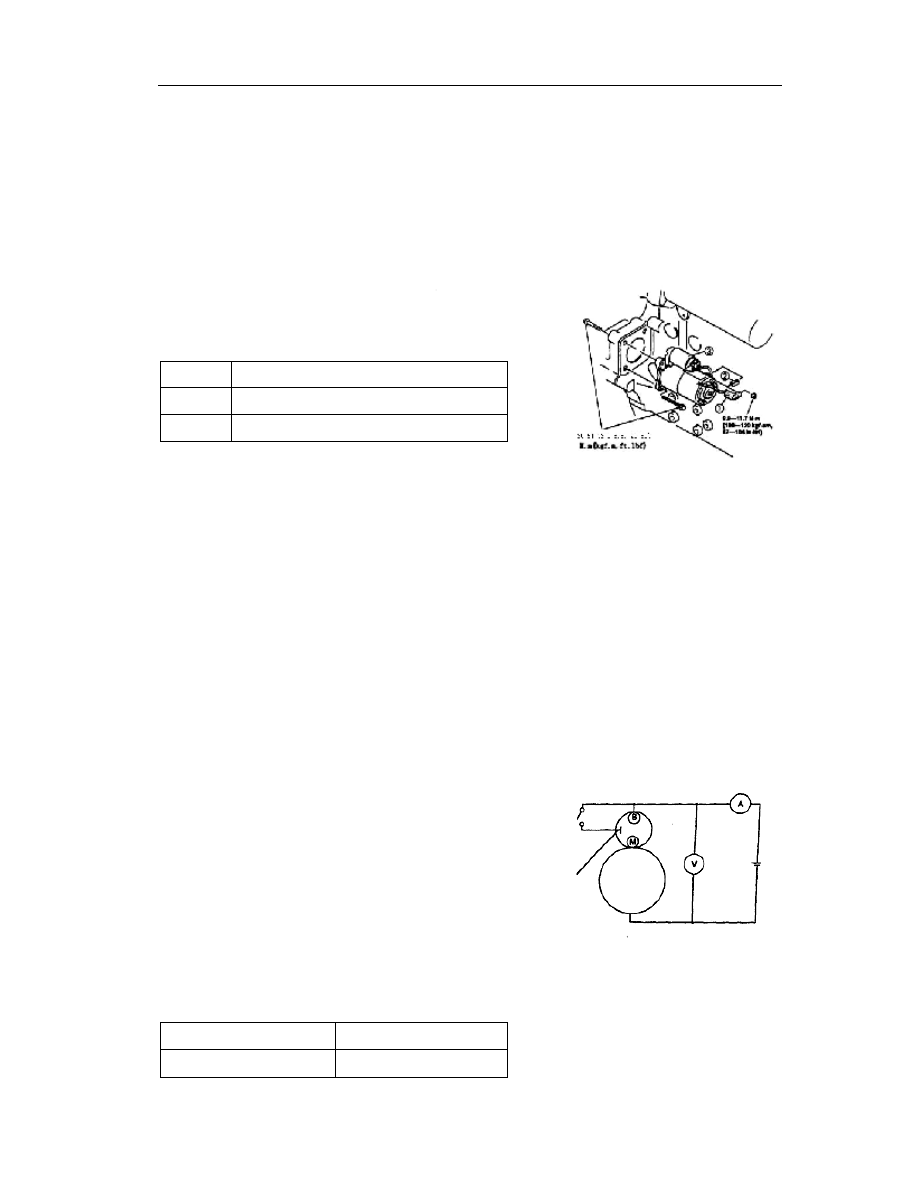

Lubrication system of starter



Warning

l  When removing and installing the starter on the CBU, if the negative cable of

battery is not loosened, the starter terminal B will produce sparks by the access
into connection or the contact with the body, this will cause personnel injury
and result in the electrical component damage, thus you should firstly remove
the negative cable of battery when doing the following operations.

1.  Remove the negative cable of battery.

2.  Disassemble as per the order shown in Fig.

3.  Assemble in the reversing order of disassembly.

1

Cable terminal B

2

Cable terminal S

3

Starter





Check of starter

On-board check

1.  Confirm that the battery has been charged.

2.  Start up the starter to confirm it is running in stable operation and without noise.

l  If incorrect, set the ignition switch onto the

“START”position and measure the

voltage at the terminals S and B.

—    If the voltage is out of the specified range, check and repair the harness and ignition

switch.

—  If the voltage is in the specified range, remove the starter and check the solenoid switch

and starter.



Standard value:  ＞8V

No-load test

1.  Confirm that the battery has been charged.

2.  As shown in Fig., connect the starter, battery,

voltmeter and ammeter.

3.  Have the starter run and confirm it runs in the

stable operation.

4.  While the starter is running, measure the voltage

and current.

l  If incorrect, repair or replace.

Standard

Voltage (V)

11.5

Current (A)

＜80





Ignition

switch

Terminal S

B

at

te

ry



Starter

Ignition and control systems

23

Ignition and control systems

Lubrication system of ignition and PVC valve

Caution

l  When removing the ignition coil and spark plug, it is very easy to tear up the

extension bar sheath, therefore, disassemble it when the replacement is
necessary. At the disassembly time, be cautious to avoid tearing or damage.

1.  Disassemble in the order as shown in Fig.

2.  Assemble in the reversing order of disassembly.





1

Ignition coil

2

Spark plug (See

——Removal/Installation

of Spark Plug)

3

Positive Crankcase
Ventilation(PCV)valve (See

——Check of

PVC valve)



Instructions of plug removal/installation

Caution

l  The spark plugs have to be carefully fitted, as the powerful strike will result in

spark plug damage.







Ignition and control systems

24

Check of PVC valve

1.  Dismantle the PCV valve.

2.  Confirm  the  ventilation  of  PCV  valve

behaves as shown in the Table.

l  Replace if abnormal.





Table of ventilation

Testing condition

Result of testing

Blow into the joint A

Air outlets from the joint B

Blow into the joint B

No air outlets from the joint A





Ignition and control systems

25

Disassembly/assembly of control system parts

1.  Disassemble as per the order shown in Fig.

2.  Assemble in the reversing order of disassembly.



1



Crankshaft position sensor
(See

——Check of Crankshaft Position

Sensor)

2



Oil control valve

3



Water temperature sensor (See

——

Instructions of Removal and
Installation)

4



Knock sensor

5



Injector

6



Fuel rail

7



Electronic throttle body

8



Cam position sensor

*Note 1: This part has only listed the installations all parts of control system on the engine. The
relevant diagnostics and checks are referred to the corresponding part of CBU.







Ignition and control systems

26

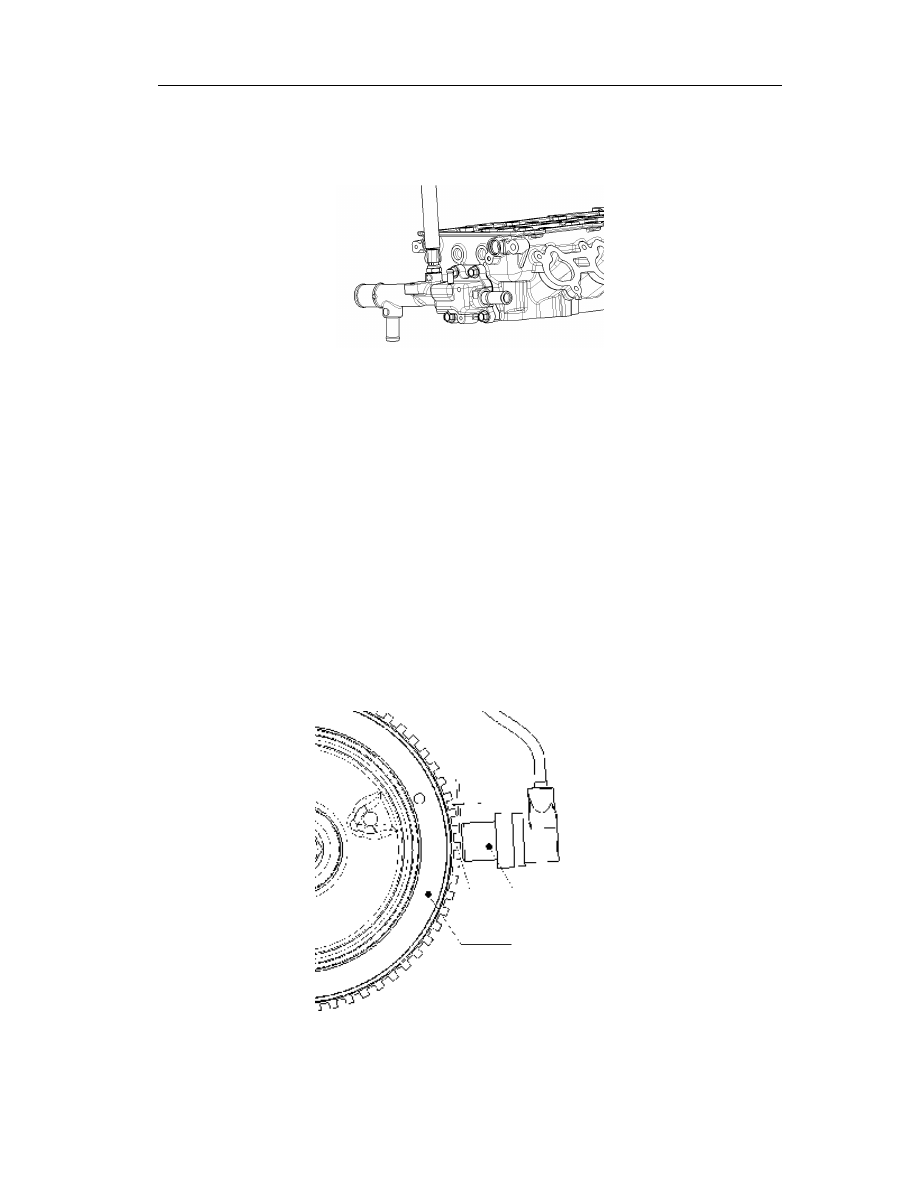

Removal/installation instructions of water temperature sensor

Use a special tool to disassemble/assemble the water temperature sensor.





Check of crankshaft position sensor

Check of clearance

Attention

l  Do the following checks only when necessary.

1.  Confirm that the crankshaft speed sensor has been correctly installed.

2.  Use a feeler to measure the clearance between the platform of signal wheel protrusion and

crankshaft speed sensor.

l  If in wrong clearance, you may adjust the crankshaft speed sensor or check for

any distortion and notch in the signal wheel protrusion(If yes, you should
replace the crankshaft pulley. See Timing Sprocket

——Disassembly

Instructions of Crankshaft Pulley).



Standard value



0.5～1.1mm(0.020～0.043in)







Special sleeve

Clearance

Crankshaft speed sensor

Crankshaft pulley

Protrusion

platform
